KEF B200 SP1014

par FLI  -  22 Décembre 2017, 21:46  -  #MES HAUT-PARLEURS



Ce haut-parleur a été très utilisé par KEF et par d'autres constructeurs.

On le trouve notamment dans les enceintes:

KEF CHORALE,

KEF CANTOR,

TRIANGLE...





KEF B200  SP1014
KEF B200  SP1014

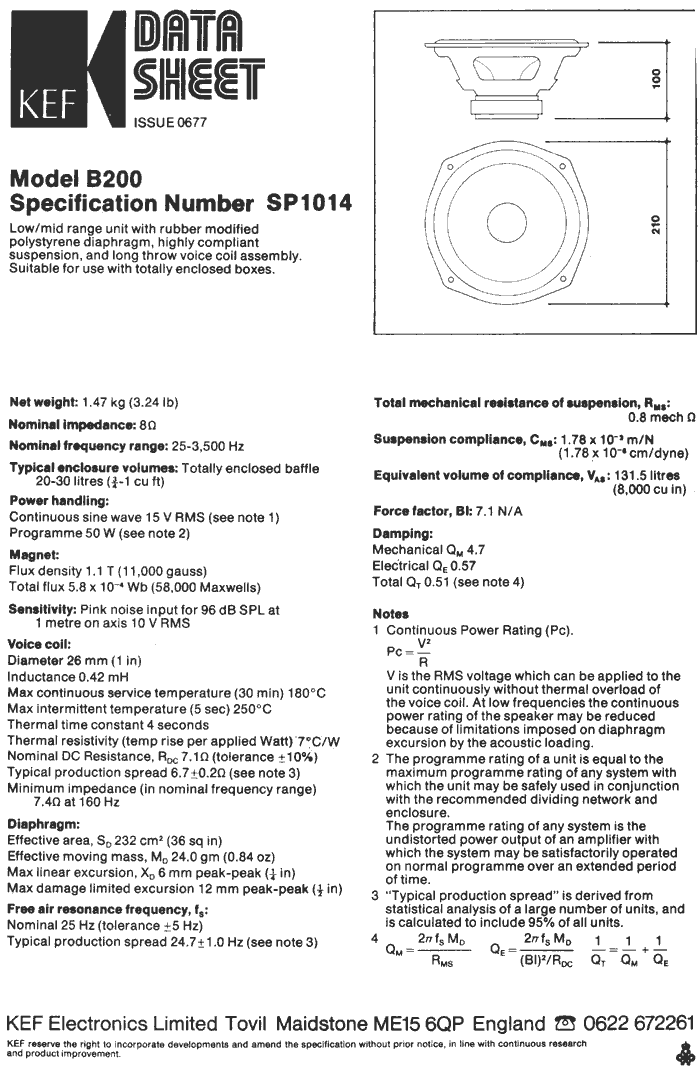

Voici les données fournies par le constructeur:

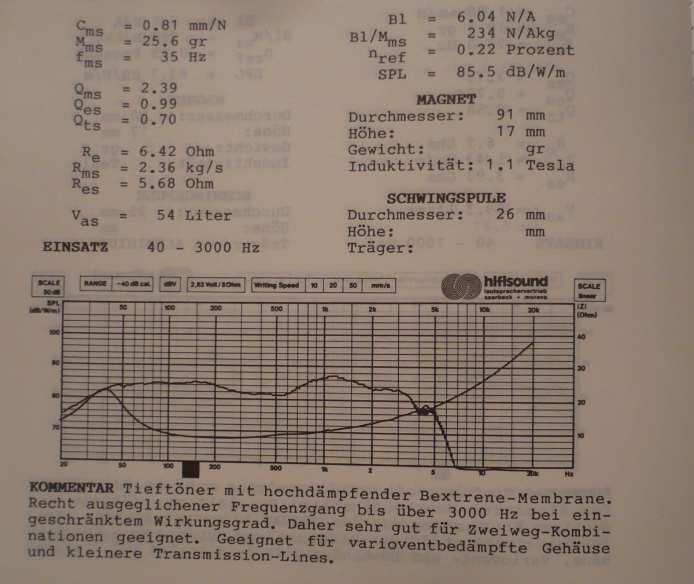

Voici un document trouvé sur le net...

Les données fournies ici sont plus proches de la réalité.









Ce document propose un filtrage destiné à linéariser la courbe de réponse du HP...











MES MESURES...



j'ai réalisé ces mesures sur plusieurs exemplaires et les résultats sont assez constants.

Ces HP ont bien vieillis, les suspensions sont restées souples, le cône est intact...

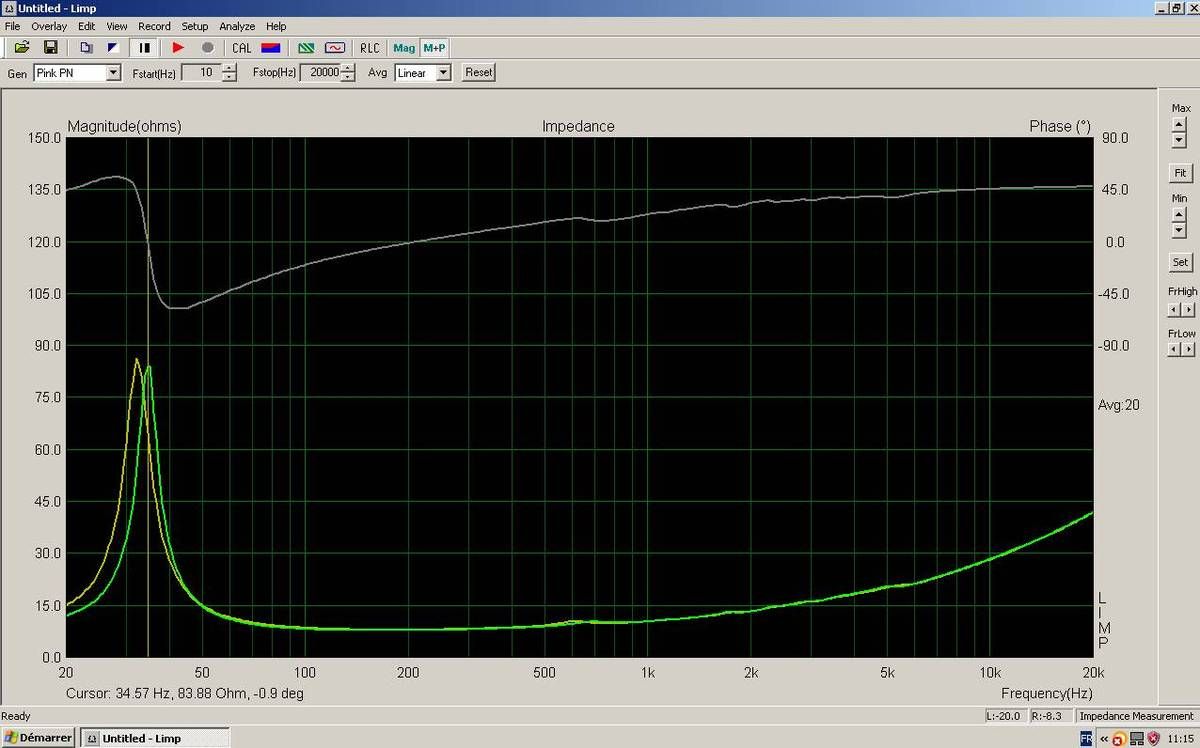

Voici les courbes d'impédance relevées sur deux exemplaires prix au hasard:

les courbes sont superposées.

Rdc = 6,8 ohms

F de résonance à vide = +/- 35 Hz,

Z à Fr = 84 ohms,

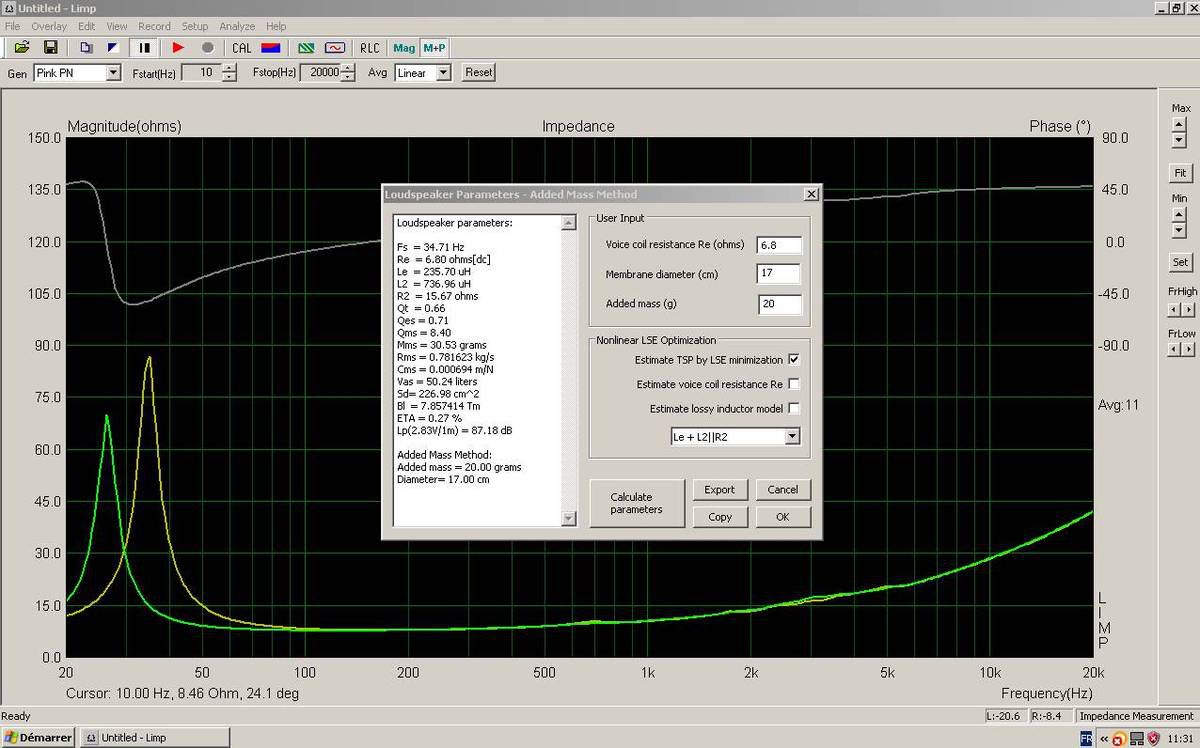

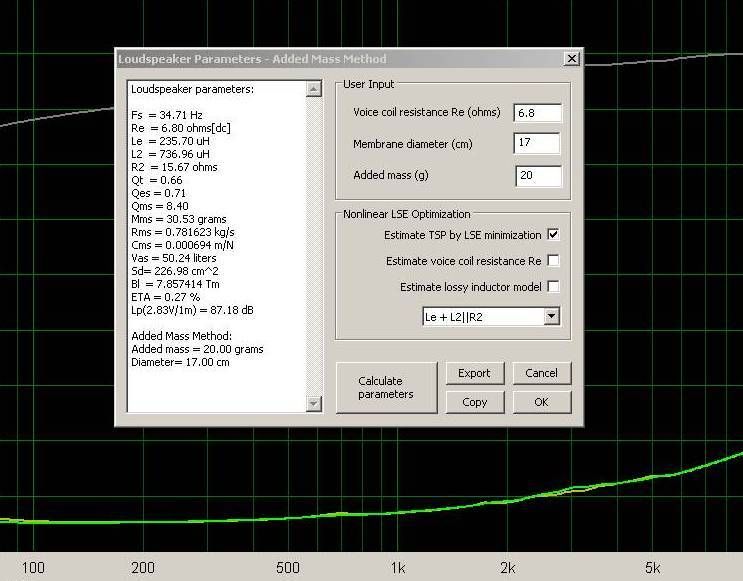

DETERMINATION DES PARAMETRES  T&S...















Et voici la courbe de réponse mesurée en champ proche, à vide...

C'est très linéaire jusqu'à 500 Hz, après c'est la gloire!









REMARQUES:

J'ai utilisé ce HP en woofer en clos dans un volume de +/- 20 litres et coupé à environ 500 Hz.

Pour obtenir une courbe de réponse propre, j'ai dû passer à un filtrage en 18 dB/oct.

Et en finalité, son rendement était de l'ordre de 85 dB!
