SCANSPEAK D2008 - 851100 (NEUF)

SCANSPEAK D2008 - 851100

C'est dans le cadre de l'optimisation des ELIPSON COLONNE DESIGN que j'ai à nouveau l'occasion d'exploiter ce merveilleux tweeter.

Souvent mis en oeuvre dans mes projets ce modèle n'avait jamais fait l'objet d'un cycle de mesures complet.

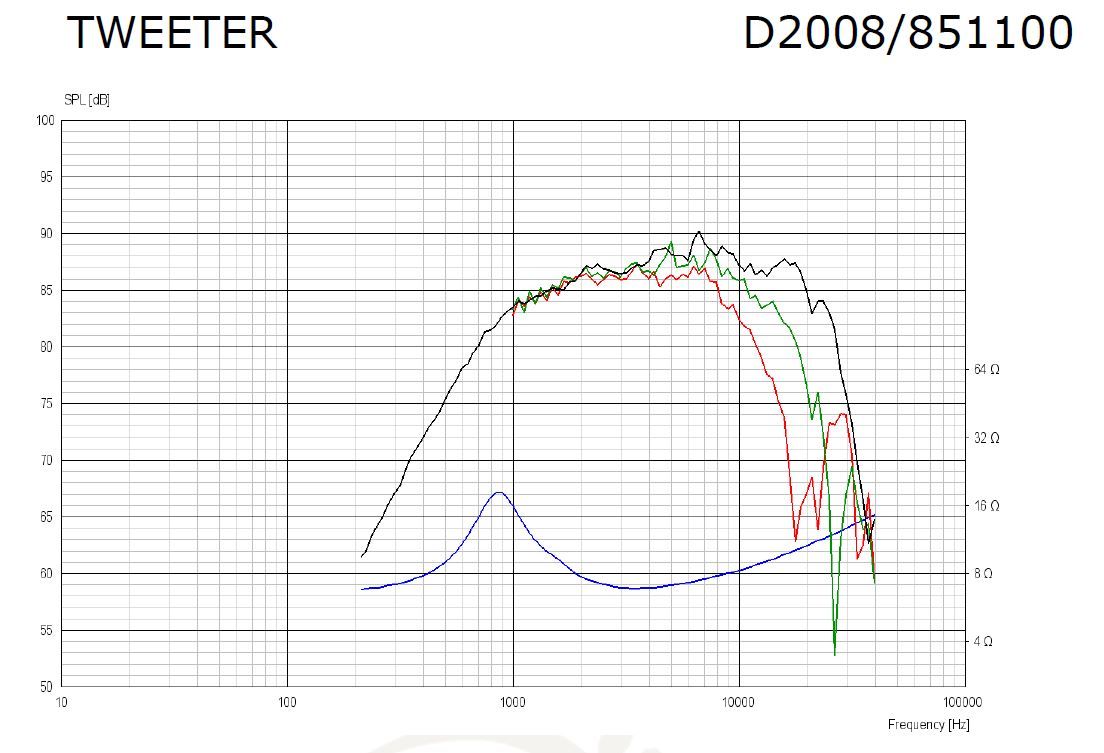

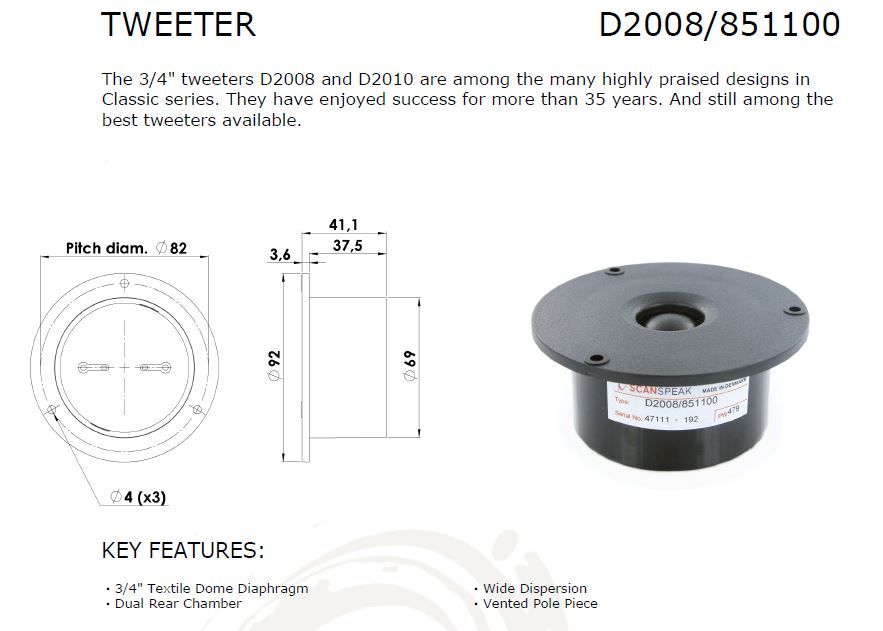

FICHE TECHNIQUE

(informations publiées par le constructeur)

Bien que ce modèle soit déjà fort ancien, il a toujours beaucoup de succès auprès des amateurs car peu de modèle récents sont aussi fidèles et musicaux que celui-ci.

Ce qui est remarquable, c'est sa fréquence de résonance de 650 Hz, son impédance à la fréquence de résonance de 19 ohms, sa tenue en puissance 90 Wrms et surtout son Xlin de +/- 0,8 mm.

___________________________________

_____________________

_______

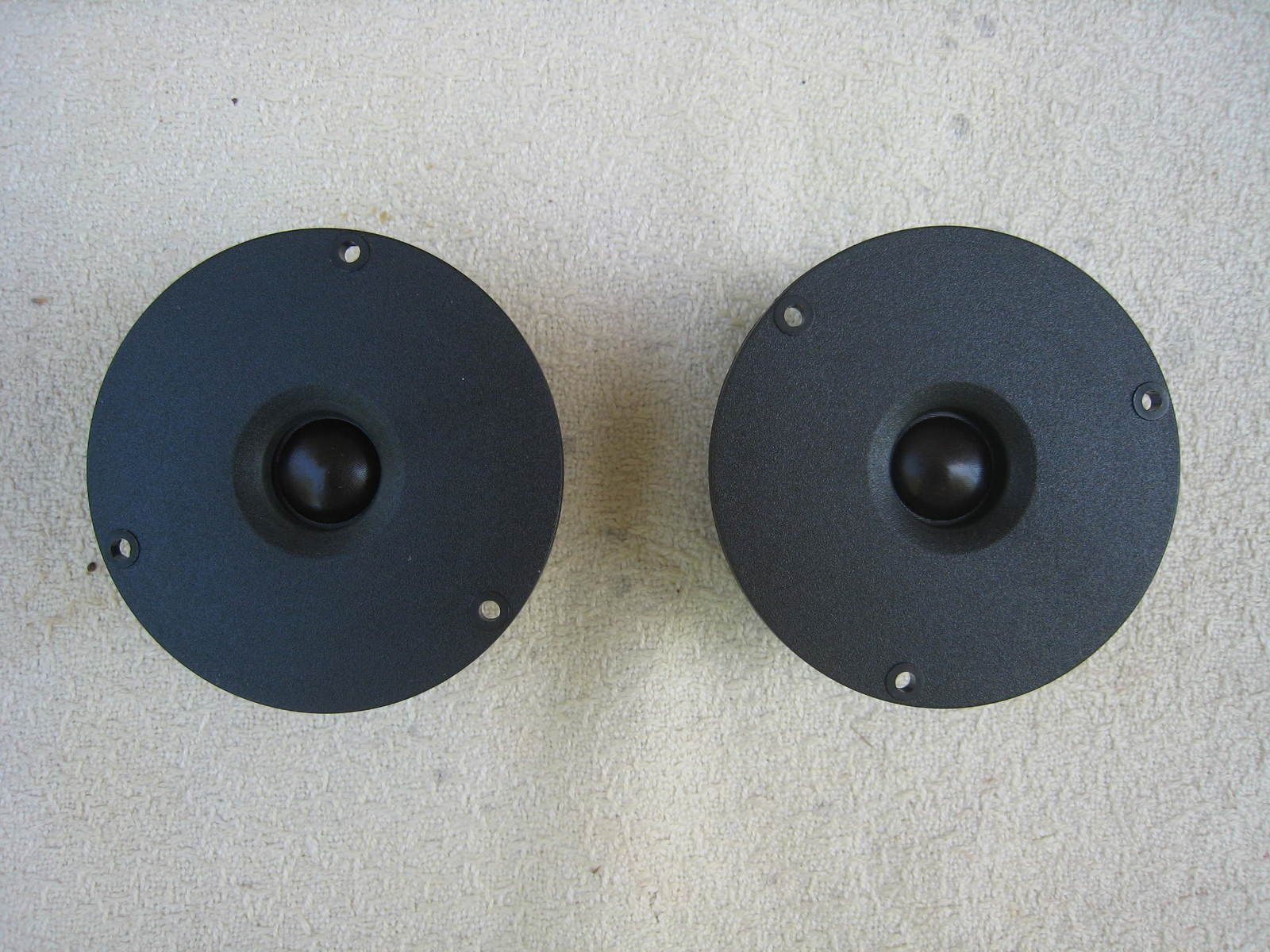

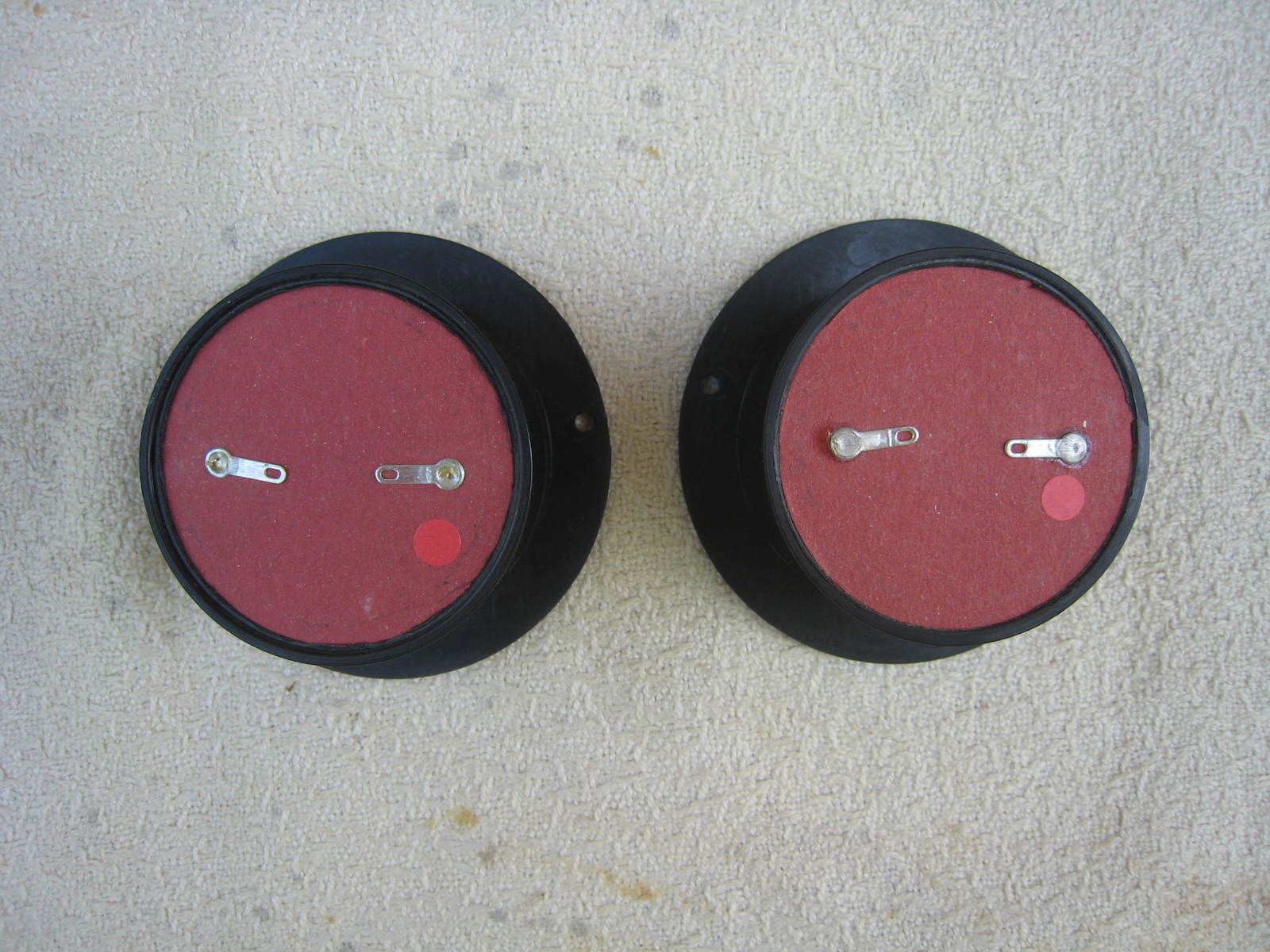

Les deux exemplaires testés portent les numéros de série suivants:

SERIAL N°: 6233-32         PW: 062020

SERIAL N°: 6233-33         PW: 062020

________________________

_____________

_______

Mes mesures...

(effectuées avec la suite de logiciels ARTA)

...

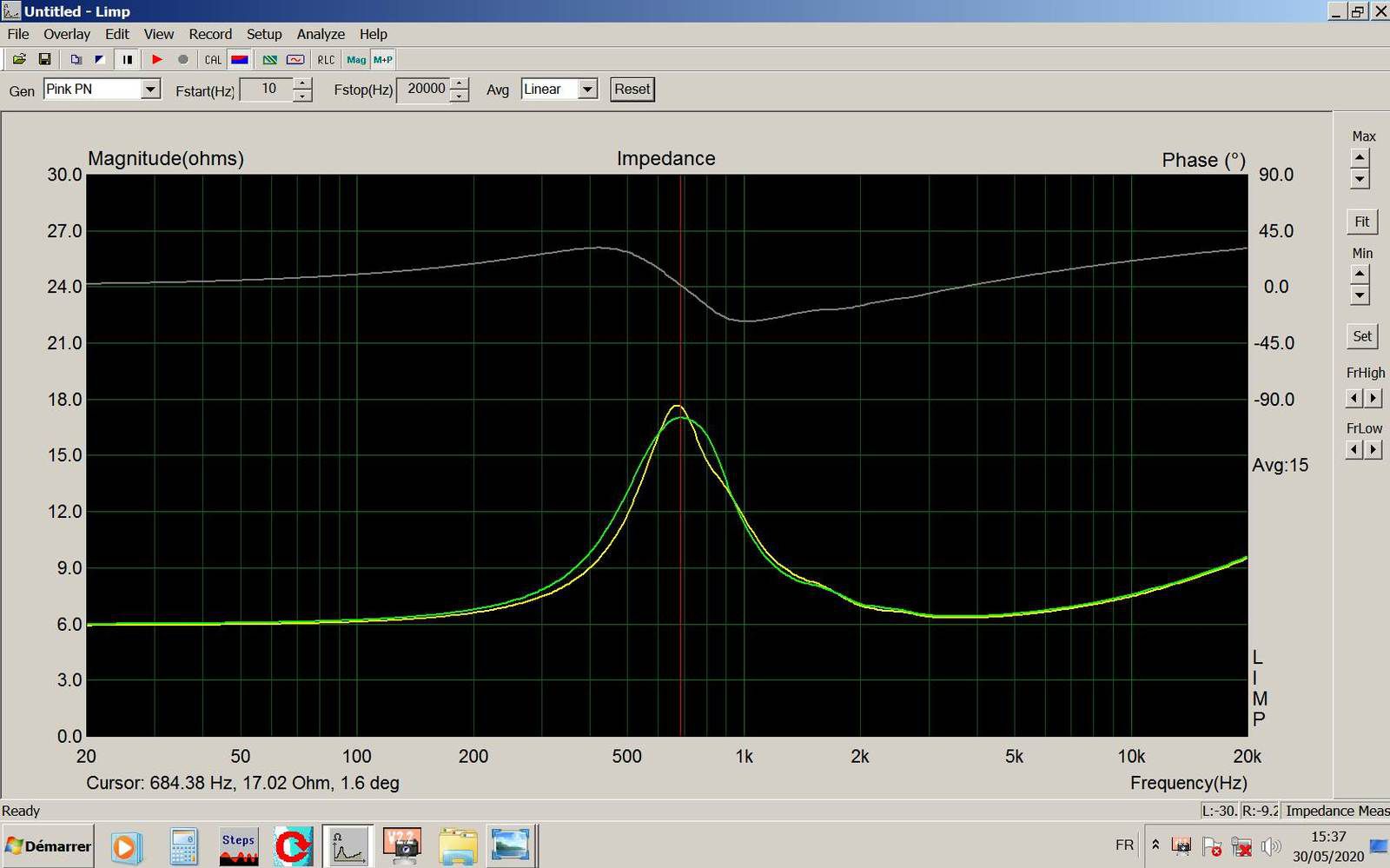

La courbe d'impédance...

Rdc (du -32) = 6 ohms

Rdc (du -33) = 5,9 ohms

Fréquence de résonance = 680 Hz,

Z à fréquence de résonance = 17 ohms,

Faible remontée d'impédance.

Bien que les deux exemplaires soient appairés, ils ne sont pas parfaitement identiques.

...

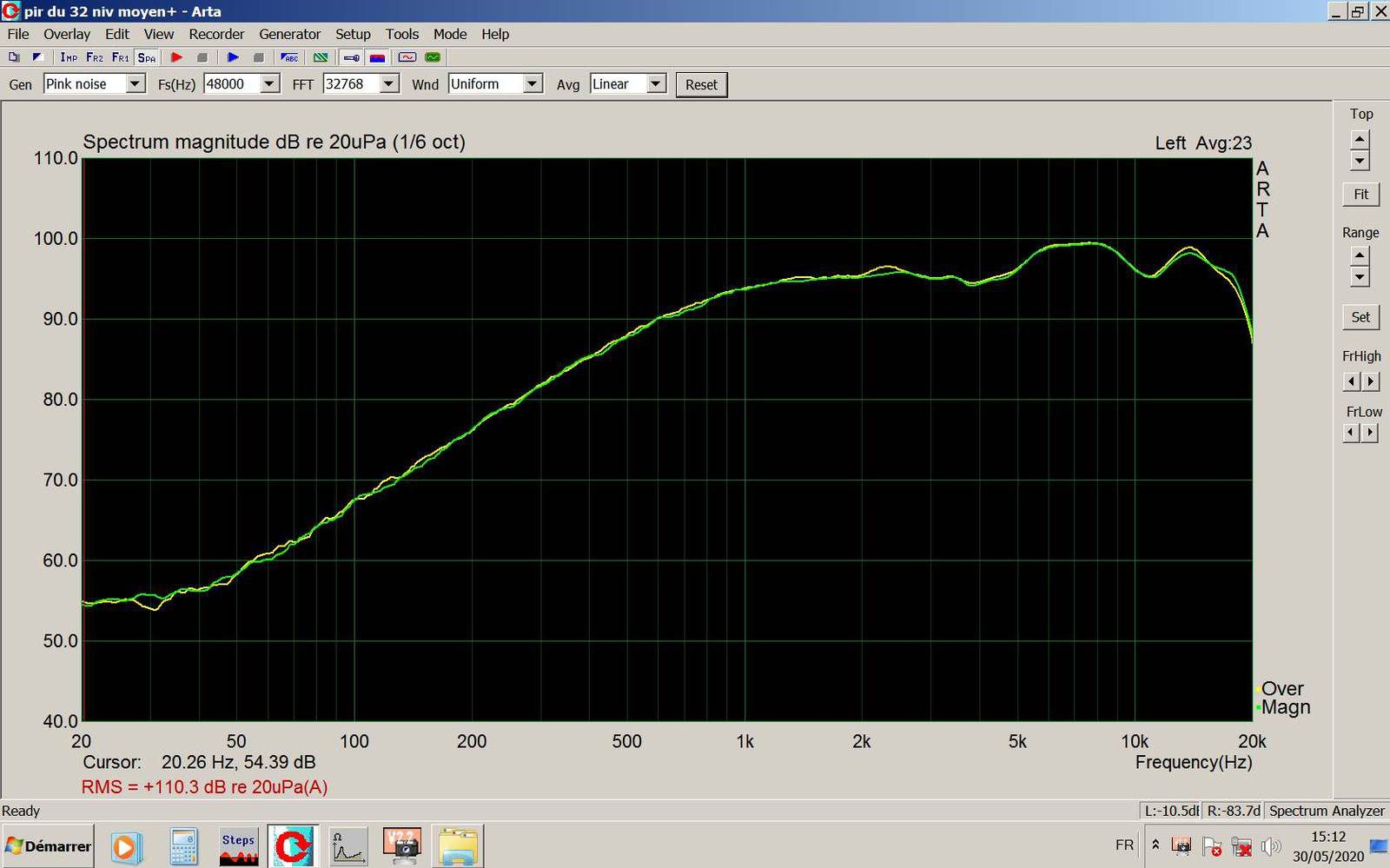

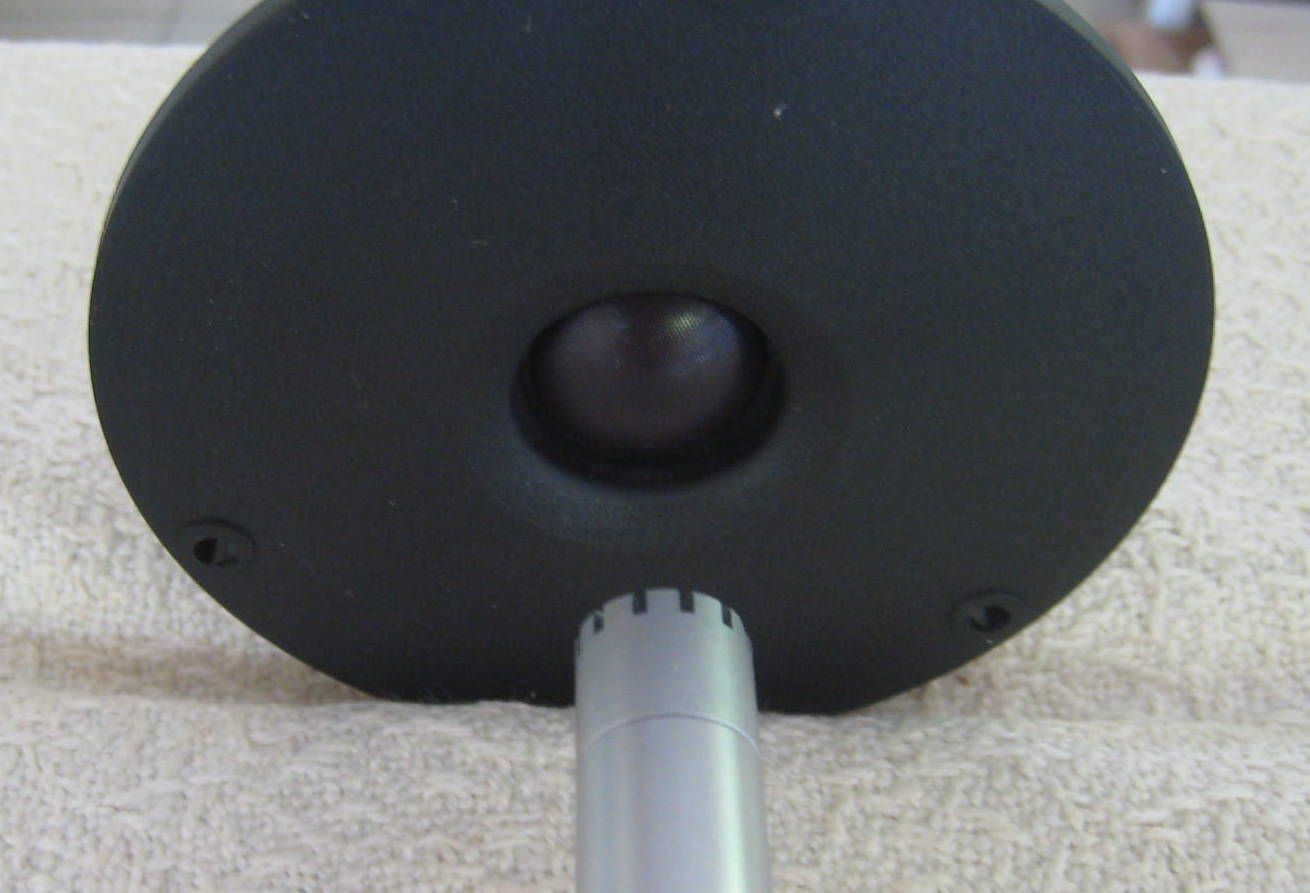

Mesure de la courbe de réponse...

Ici, les relevés sont parfaitement identiques... cela rassure!

Ces tweeters sont exploitables dès 1.500 Hz.

La linéarité de la courbe de réponse sera vérifiée lors des mesures effectuées en champ éloigné.

...

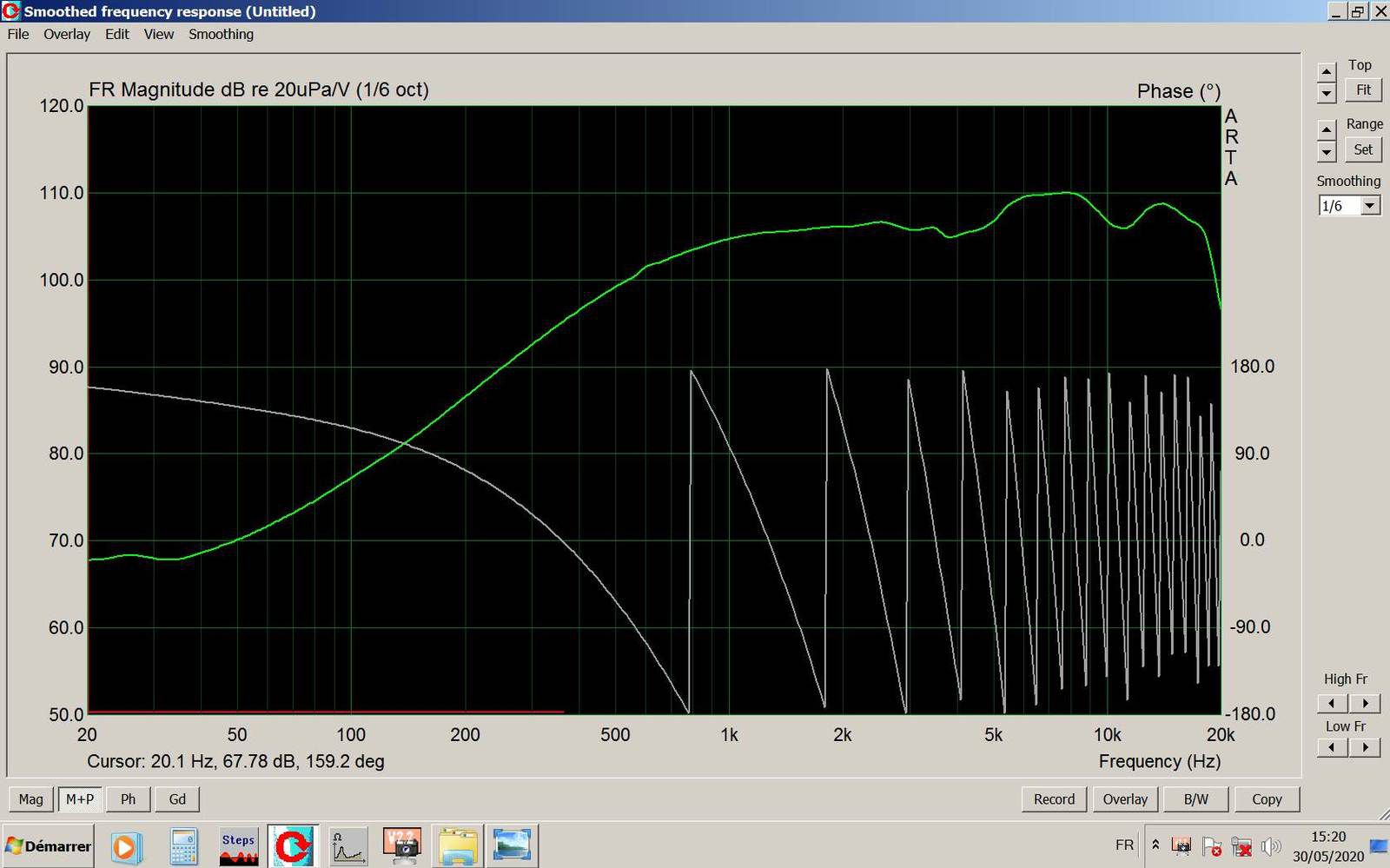

Mesure Magnitude et Phase...

Les relevés sont très similaires et "propres" mais les rotations de phase sont importantes.

...

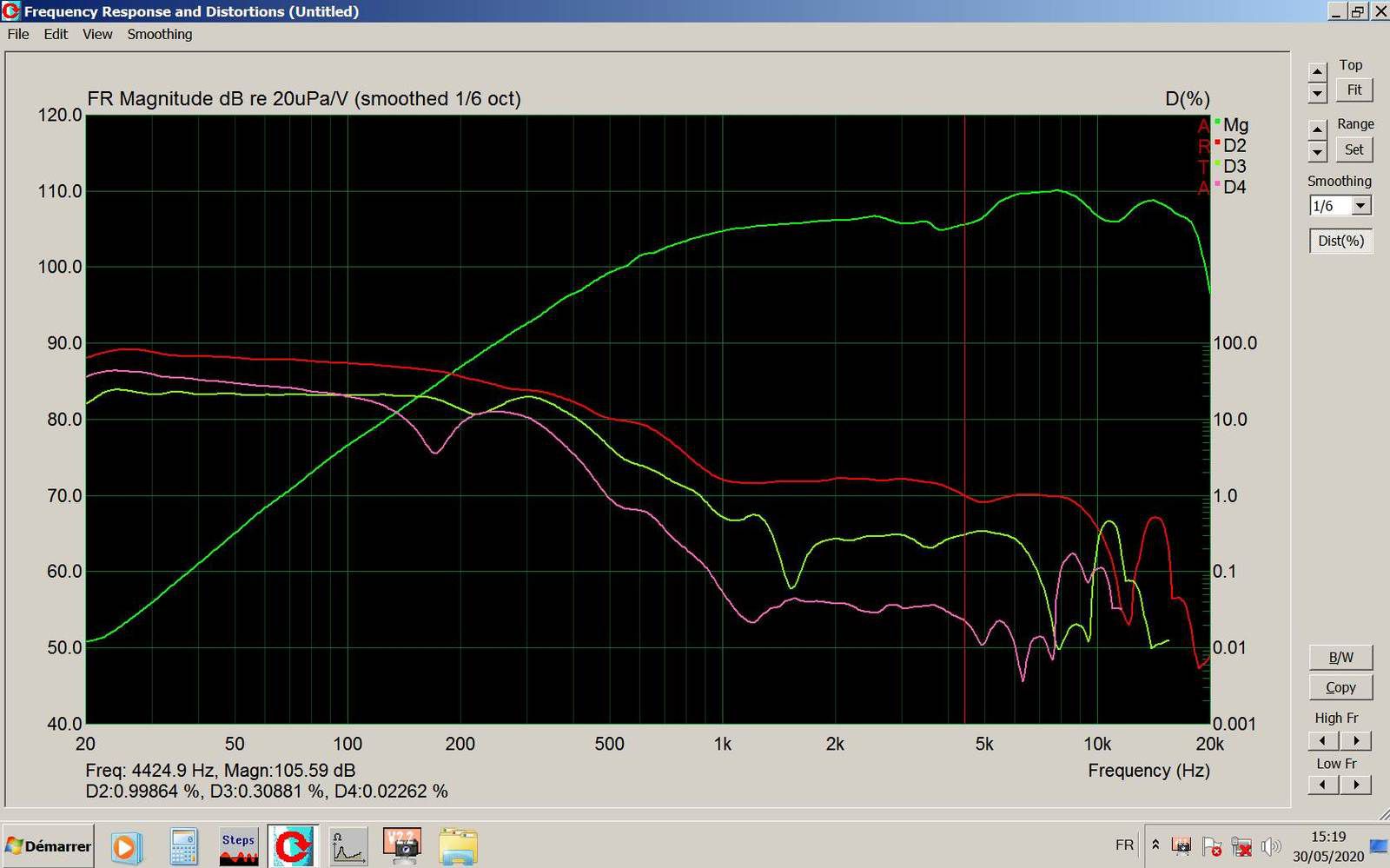

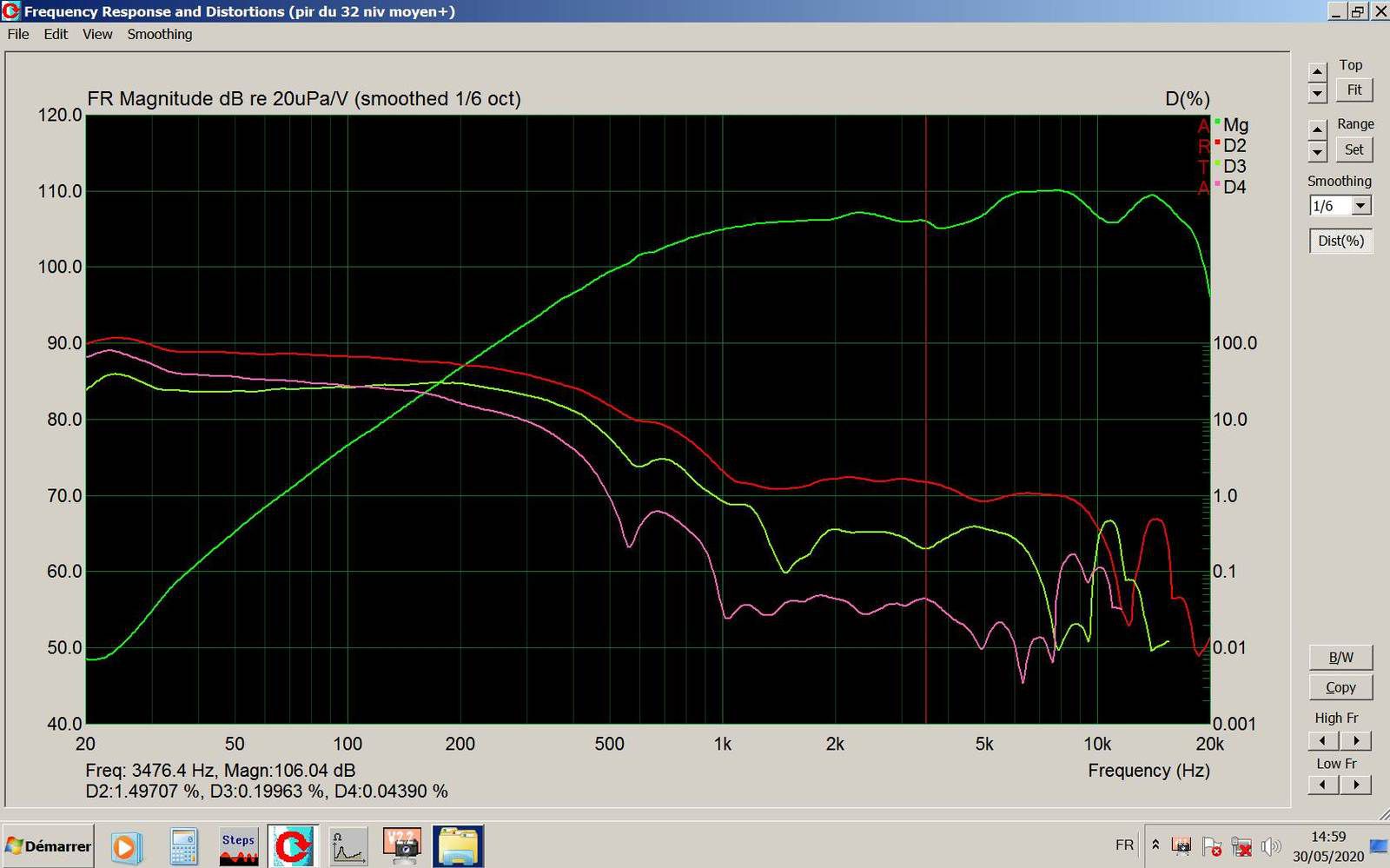

Mesure des taux de distorsion des harmoniques...

(à niveau moyen +)

Les taux de distorsion sont constants et très faibles.

D2 est de l'ordre de 2 % jusqu'à 4.000 Hz, il passe ensuite à 1%.

C'est parfait.

...

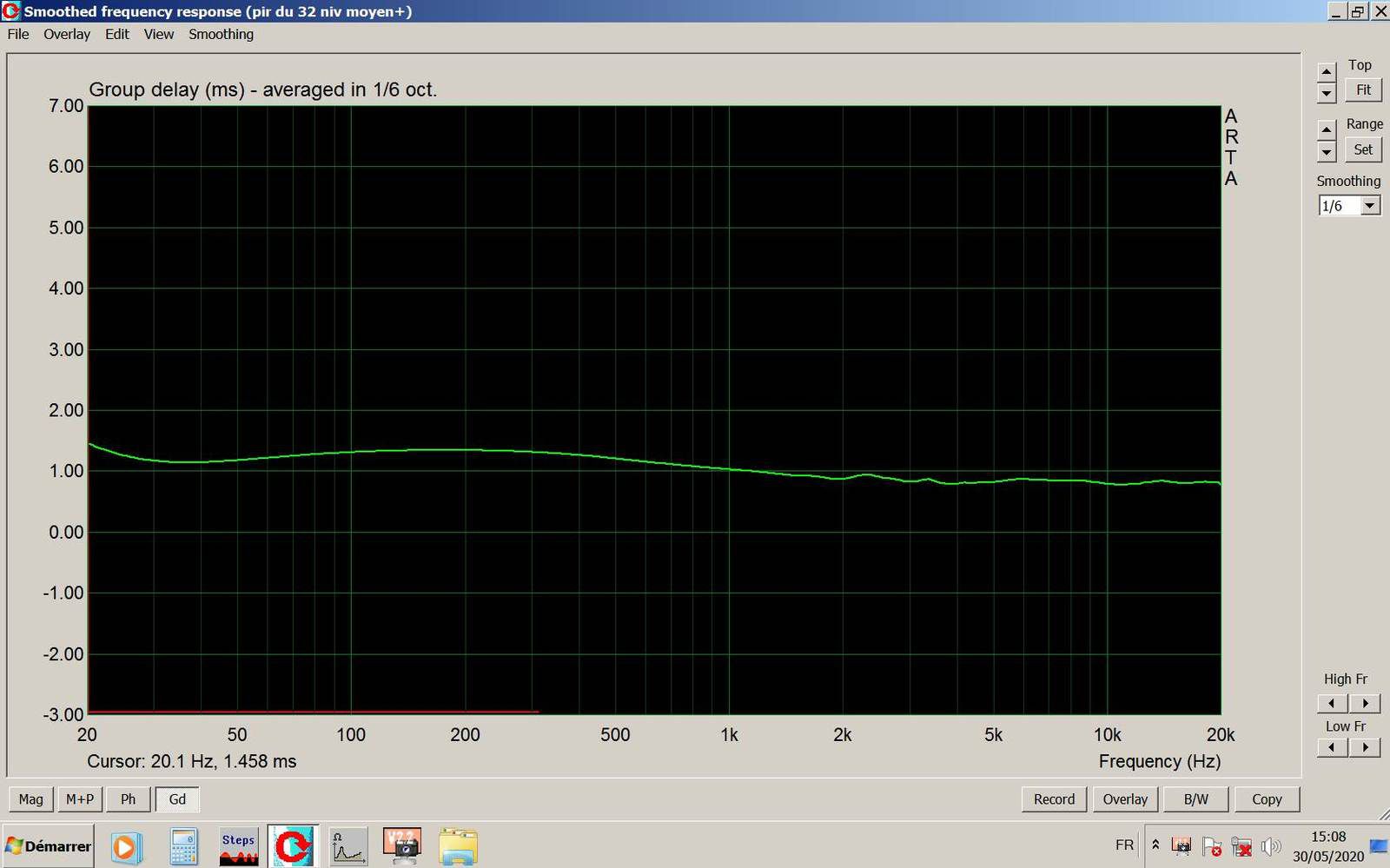

Mesure du group delay...

Les relevés sont très similaires et dans la zone d'utilisation le retard est inférieur à 1 mS. C'est parfait.

...

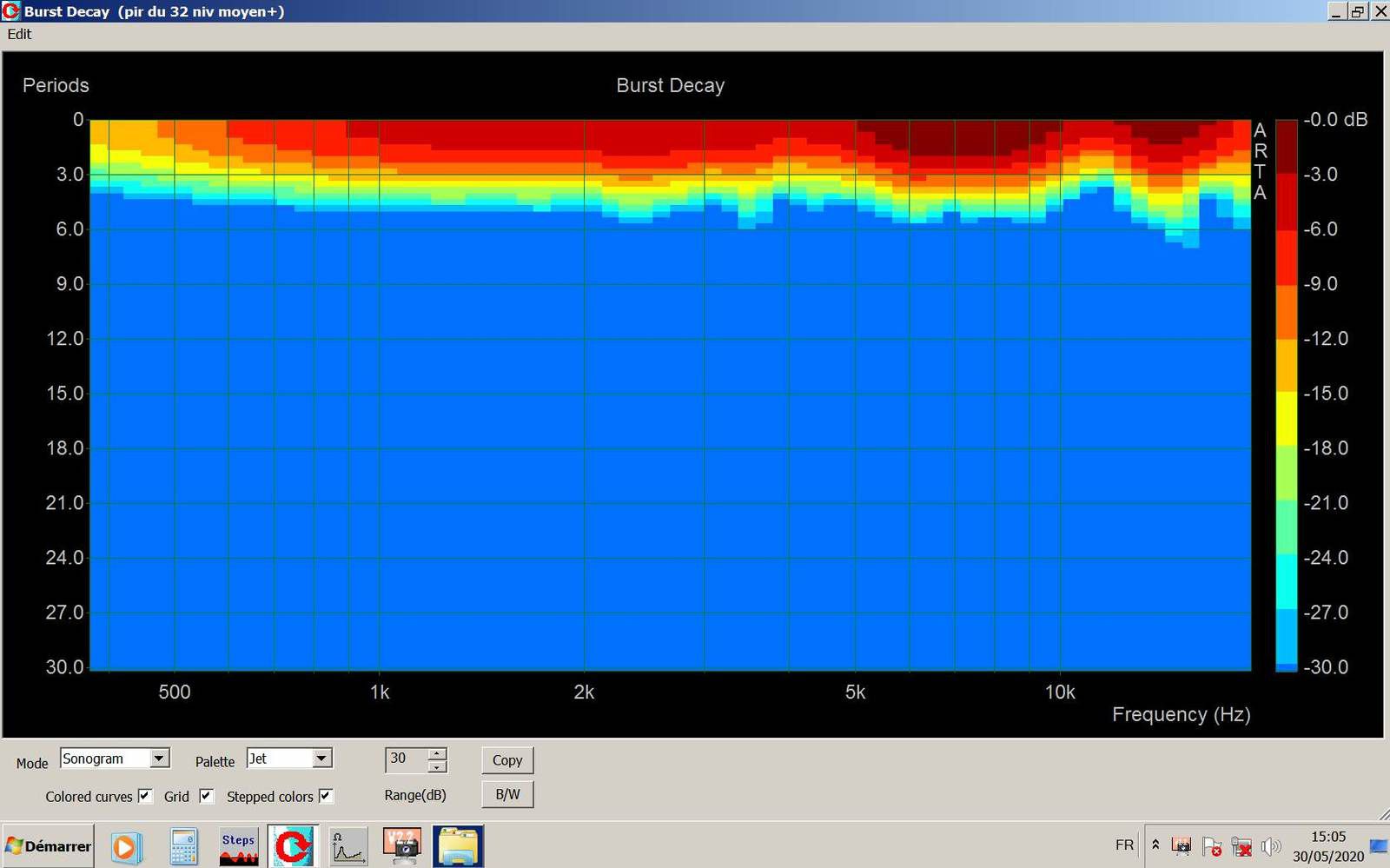

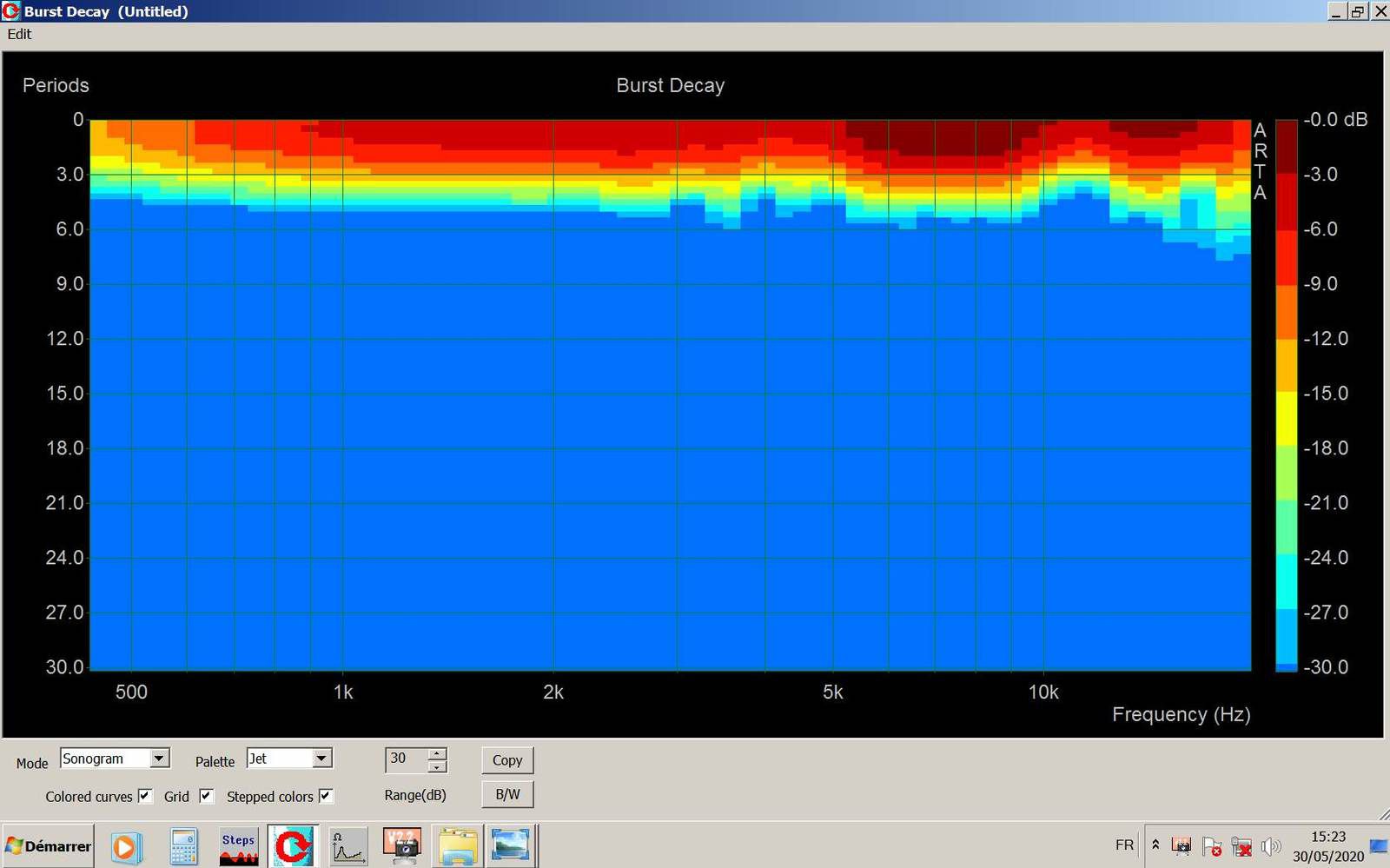

Sonogram...

Les relevés sont très similaires et aucun traînage n'est mis en évidence.

______________________________

_____________

____

Conclusions...

Il semble bien que la différence notée sur l'allure des courbes d'impédance ne porte pas à conséquence. Toutes les autres mesures sont similaires et sans défaut.

Je retiens principalement les très faibles taux de distorsion, la linéarité de sa courbe de réponse et son exploitation possible dès 1.500 Hz.

Pour avoir souvent mis en oeuvre ce tweeter, je sais qu'il est très doux, très fidèle et son grain est extrêmement fin.

Il fait magnifiquement bien son boulot tout en se faisant oublier.
