FOCAL 5N312/2 (grave-médium de 13cm)

Présentation...

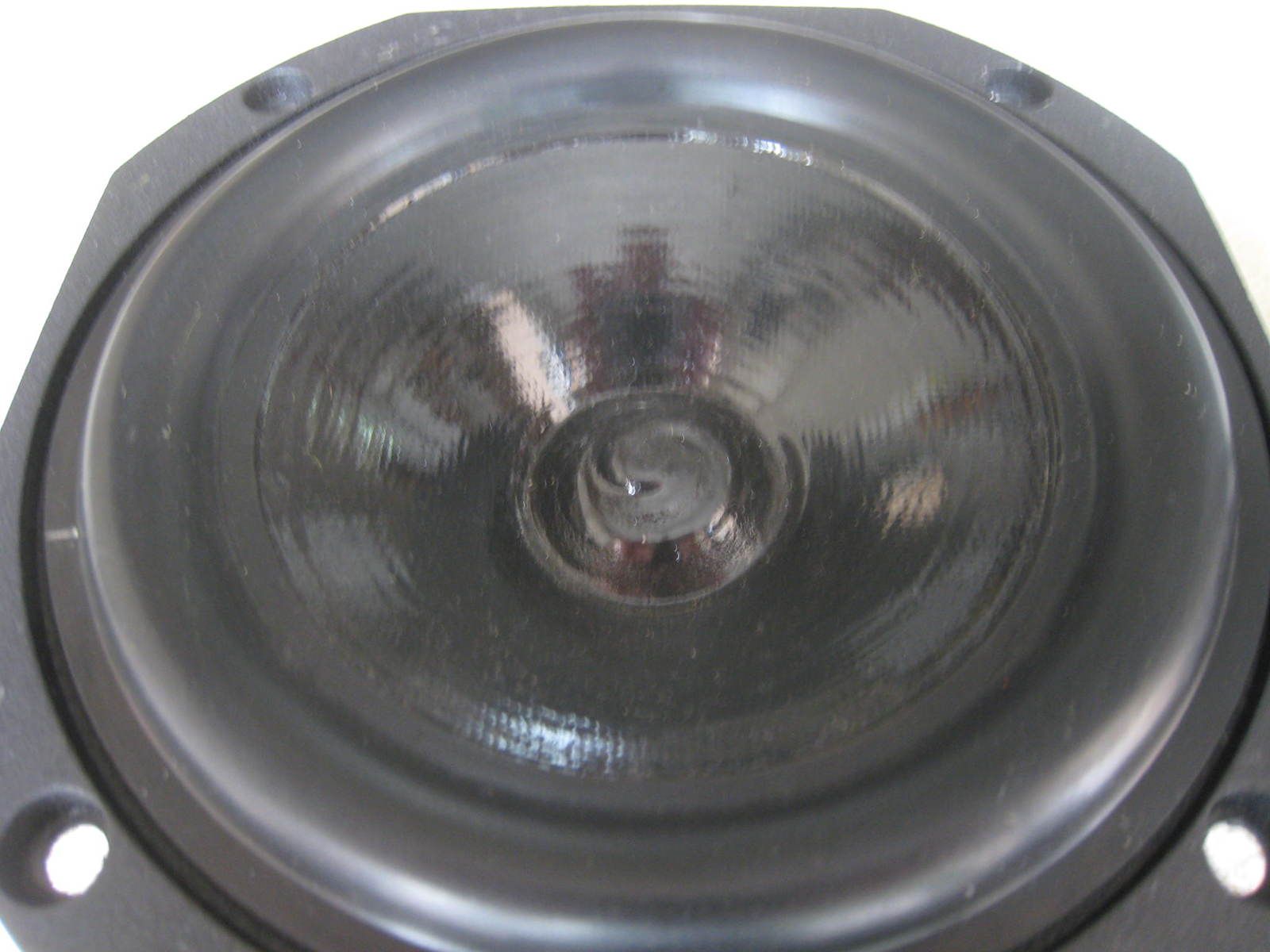

FOCAL  5N312/2

C'est dans le cadre de l'optimisation des enceintes ELIPSON COLONNE DESIGN que j'ai découvert ce HP "grave-médium" de 13 cm.

FICHE TECHNIQUE...

La fiche technique de ce HP n'est pas disponible,

je m'en tiens donc à mes mesures.

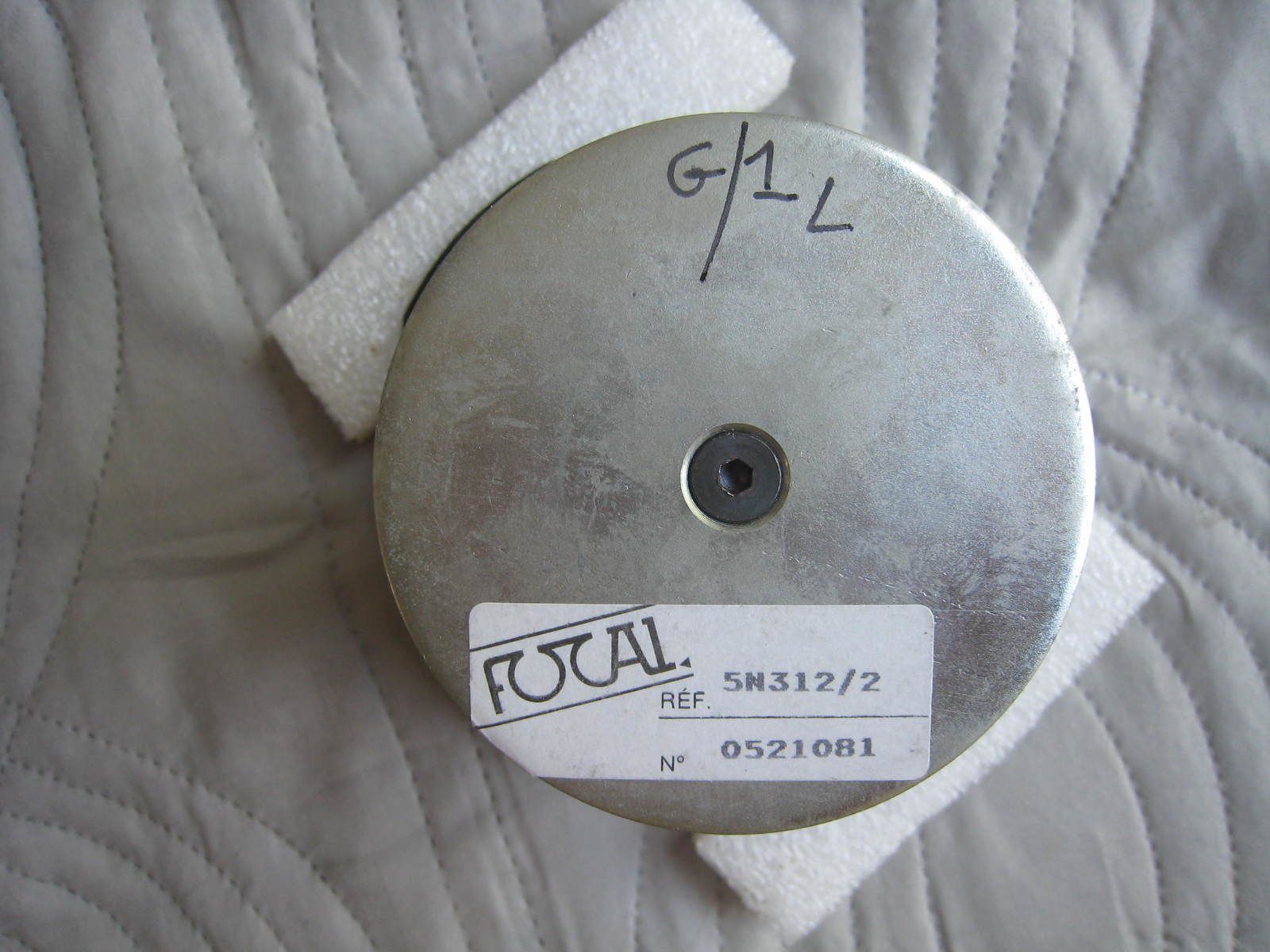

L'exemplaire dont les mesures sont publiées ici porte la référence:

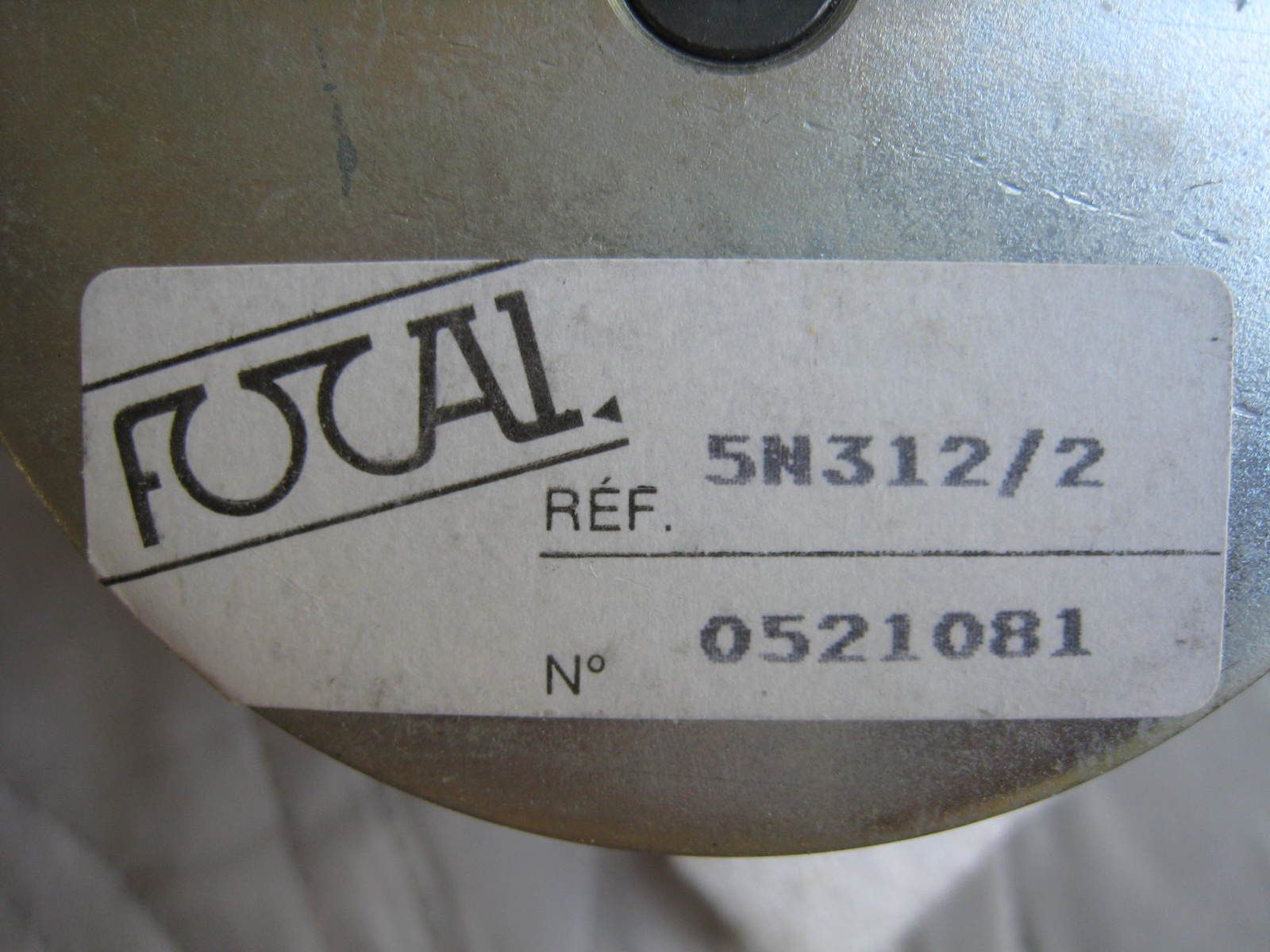

REF.  FOCAL 5N312/2

N° 0521081

D'autres exemplaires ont été testés et mesurés, ils portent les numéros de série:

N° 0521078, 0521024 et 0521021

____________________________________

Mes mesures...

(effectuées avec la suite de logiciels ARTA)

...

La courbe d'impédance...

Rdc 6,8 =  ohms

Fréquence de résonance = 57 Hz,

Z à fréquence de résonance = 33 ohms,

Z nominale = 8 ohms,

la remontée d'impédance est importante.

...

Les paramètres T&S...

On notera principalement:

le Qt de 0,36,

le Mms de 8 G,

le VAS de 8,6 L,

la sensibilité de 88 dB.

...

RELEVE DE LA COURBE DE REPONSE...

La courbe de réponse est parfaitement linéaire jusqu'à 1.000 Hz mais exploitable jusqu'à +/- 3.000 Hz.

Aucune résonance parasite ne vient perturber le spectre de ce HP.

D'autres exemplaires ont été mesurés, les différences sont négligeables.

...

MESURE DES TAUX DE DISTORSION

Les taux de distorsion sont remarquablement bas et souvent sous la barre de 1%.

...

MESURE DE LA ROTATION DE LA PHASE...

Dans la zone d'utilisation, la rotation de la phase est réduite.

...

MESURE DU GROUP DELAY

L'allure de la courbe et les valeurs sont normales.

Le graphique ne présente aucun accident.

Sonogram...

Le sonogram ne fait apparaître aucune résonance parasite ni aucun traînage.

______________________________

_____________

____

Conclusions...

Ce HP "grave-médium" est vraiment intéressant, il ne présente aucun défaut et les taux de distorsion sont vraiment bas.

Il regroupe de nombreuses qualités dont un VAS de 8,6 L et une courbe de réponse exploitable jusqu'à 3.000 Hz.

C'est un HP qui n'a pas pris une ride malgré ses 30 ans d'âge.

Trois autres exemplaires ont été mesurés et les différences sont minimes.

Ce modèle fera encore une longue carrière.

Deux paramètres restent inconnus; sa puissance maximale et son Xlin.
