FOCAL 5C02 (grave-médium de 13cm)
Présentation...

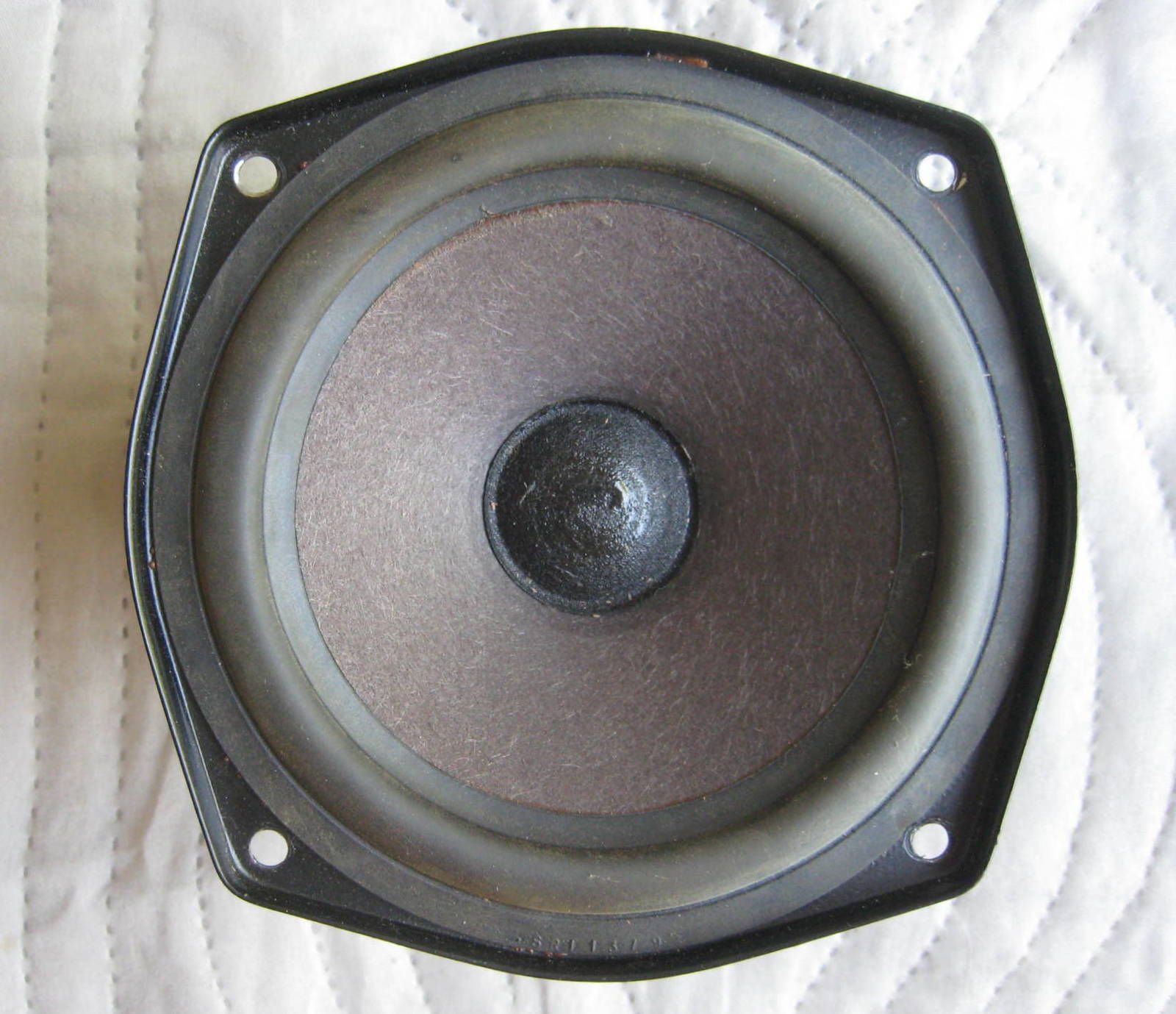

FOCAL 5C02
C'est dans le cadre de l'optimisation des enceintes ELIPSON COLONNE DESIGN que j'ai découvert ce HP "grave-médium" de 13 cm.
FICHE TECHNIQUE...
La fiche technique de ce HP n'est pas disponible.
je m'en tiens donc à mes mesures.

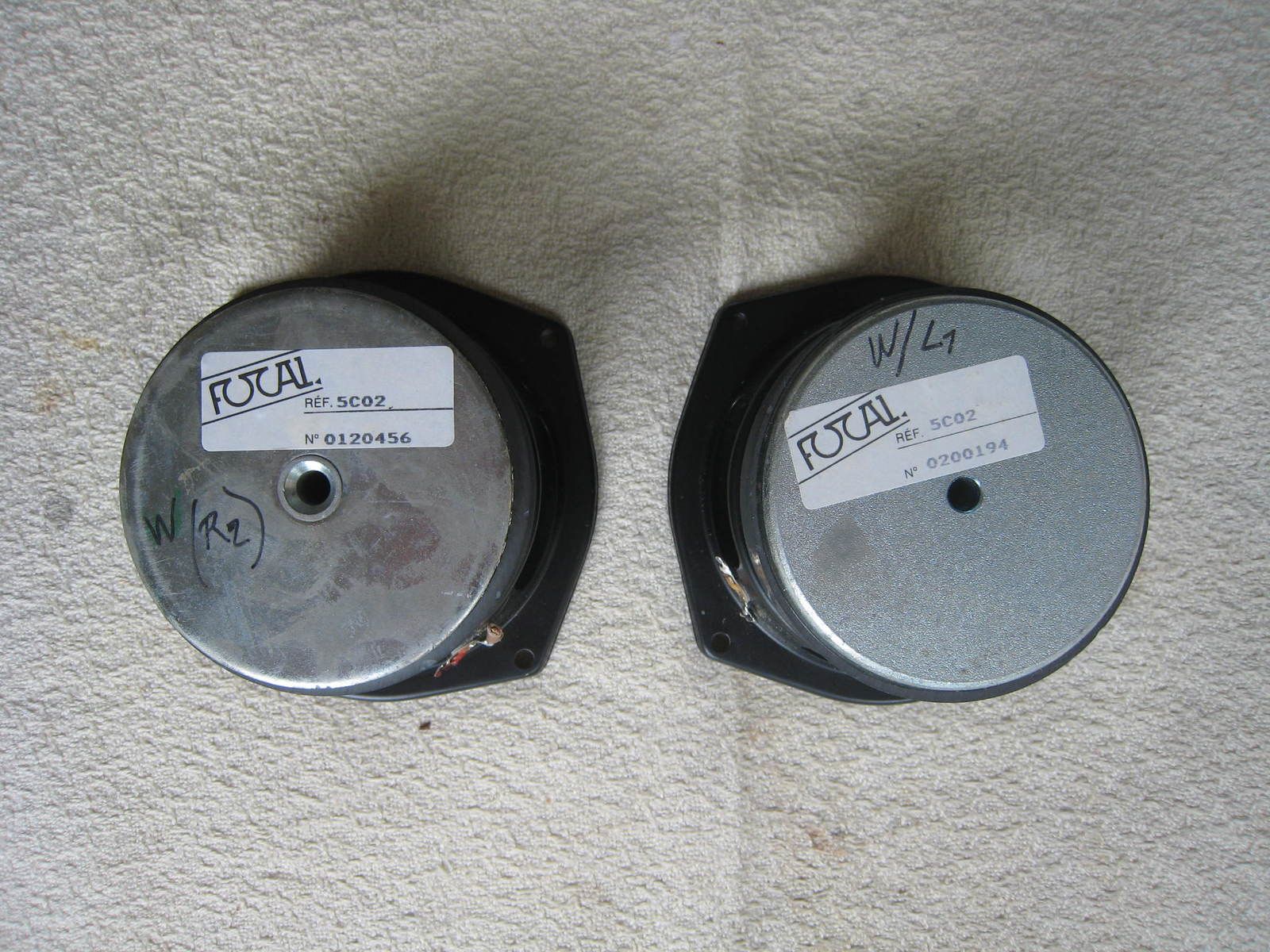

L'exemplaire dont les mesures sont publiées ici porte la référence:
REF. FOCAL 5C02
N° 0200194
Un autre exemplaire a fait l'objet du même cycle de mesures, sa référence est:
REF. FOCAL 5C02
N° 0120456
____________________________________
Mes mesures...
(effectuées avec la suite de logiciels ARTA)
...
La courbe d'impédance...
Rdc 6,8 = ohms
Fréquence de résonance = 130 Hz,
Z à fréquence de résonance = 20 ohms,
Z nominale = 8 ohms,
la remontée d'impédance est importante.
...

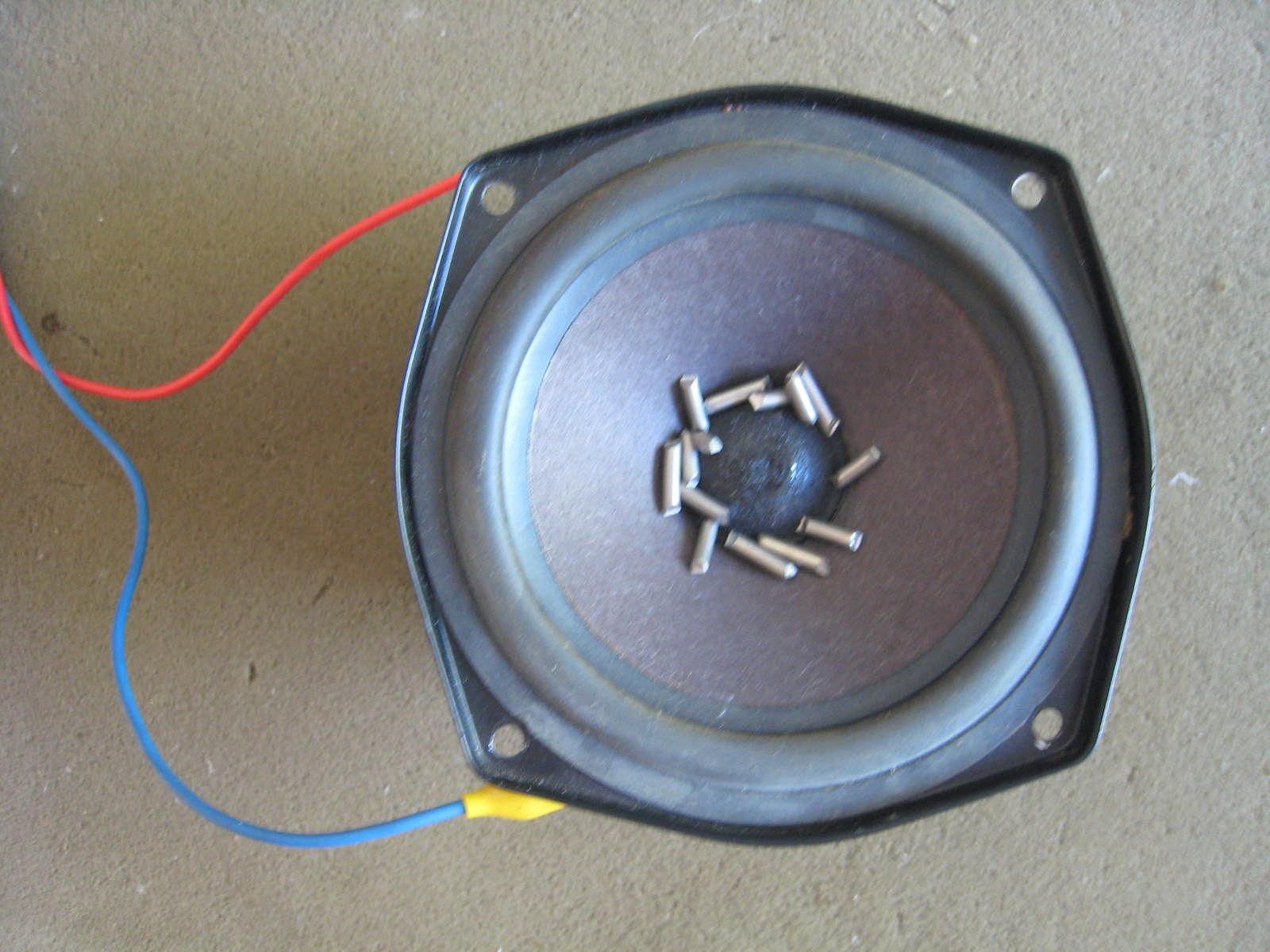

Les paramètres T&S...
On notera principalement:
le Qt de 0,5
le Mms de 6,55 G
le VAS de 2,24 L
et la sensibilité de 90,55 dB.
...
RELEVE DE LA COURBE DE REPONSE...
La courbe de réponse ne fait apparaître aucune résonance parasite.
La descente dans le grave n'est pas extraordinaire mais c'est un HP de 13cm.
Ce grave-médium peut être exploité jusqu'à 2.000 Hz.
...
MESURE DES TAUX DE DISTORSION
Les taux de distorsion sont faibles, D2 fluctue autour de 1%.
...
MESURE DE LA ROTATION DE LA PHASE...
Dans la zone d'utilisation, la rotation de la phase est réduite.
...
MESURE DU GROUP DELAY
L'allure de la courbe et les valeurs atteintes sont normales.
Le graphique ne présente aucun accident.
Sonogram...
Le sonogram ne fait apparaître aucune résonance parasite ni aucun traînage.
______________________________
_____________
____
Conclusions...
Hormis le fait que ce HP a une fréquence de résonance élevée, c'est un HP plein de qualités;
- courbe de réponse sans défaut,
- taux de distorsion réduits,
- VAS très faible,
- Mms faible,...
Deux paramètres restent inconnus; sa puissance maximale et son Xlin.
Sa fréquence de résonance élevée l'oriente plus vers une exploitation en tant que "grave-médium".
Malgré son âge, +/- 30 ans, ce HP reste intéressant et sans défaut majeur.
