DYNAUDIO ESOTAR T330D (paire 1635) neufs

DYNAUDIO ESOTAR T330D

C'est à nouveau grâce à Thierry que j'ai pu effectuer ce cycle de mesures sur des Esotar T330D appairés et neufs.

Merci Thierry pour cette faveur.

FICHE TECHNIQUE

(informations publiées par le constructeur)

La fiche technique concernant ce tweeter figure déjà sur mon blog...

pour la consulter, cliquez sur le lien suivant...

​

En résumé, voici un petit rappel des principales données fournies par le constructeur...

​ ​

​

​

​

___________________________________

_____________________

_______

Les deux exemplaires testés portent les mêmes références:

81900 / 7598988

K3 34 made in Denemark

par 1635

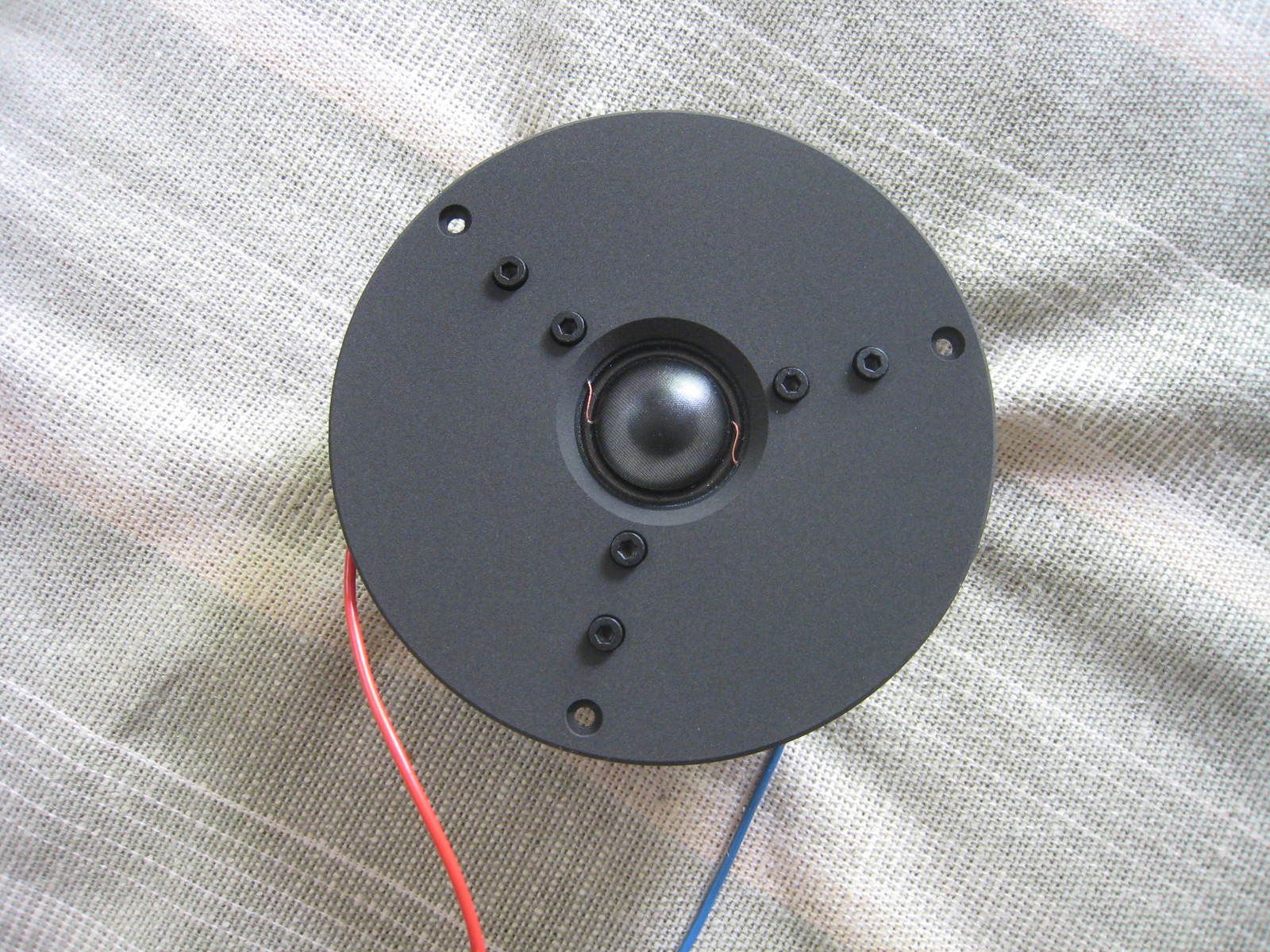

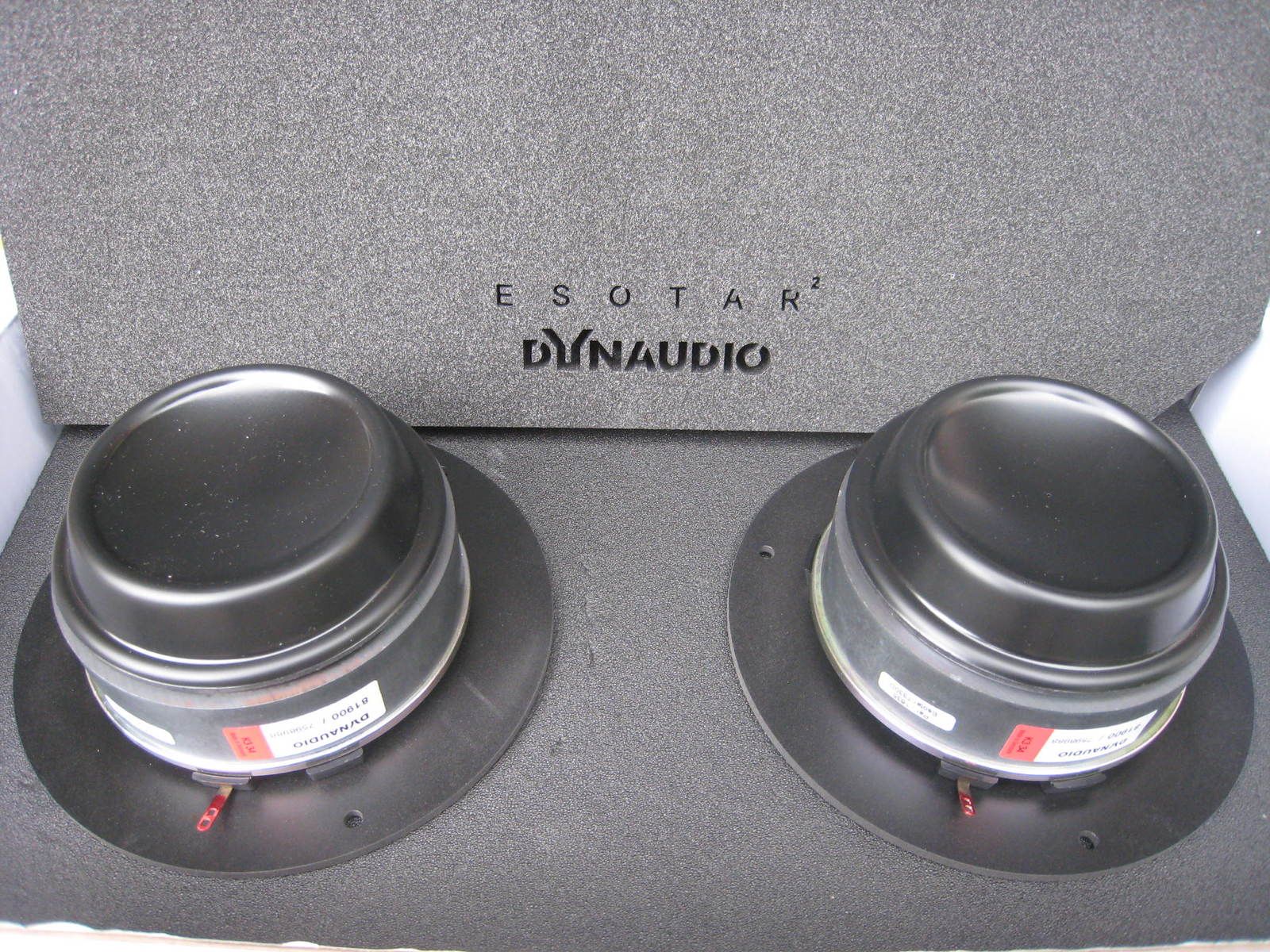

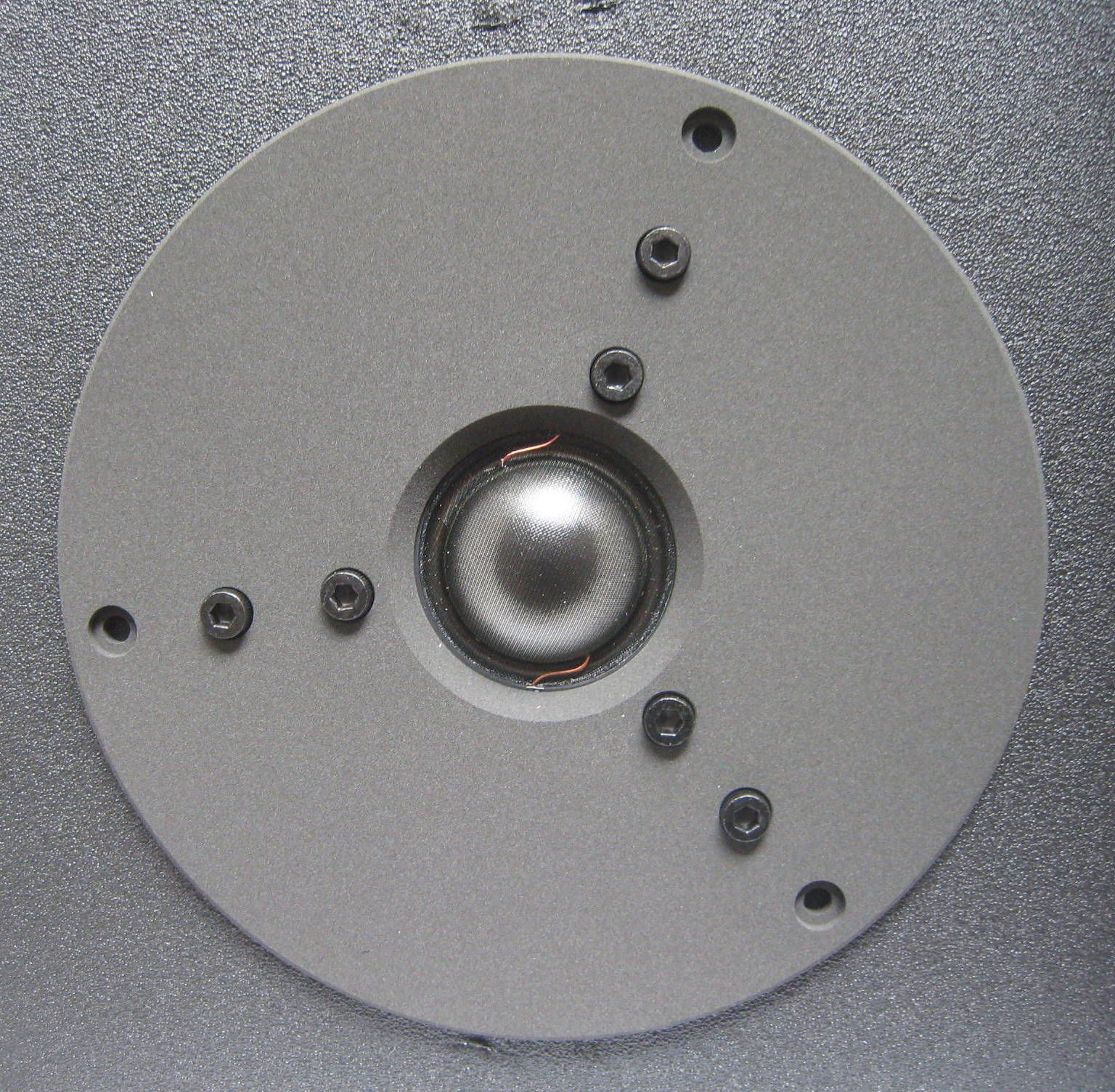

Voici quelques photos de ces deux tweeters fraîchement déballés...

________________________

_____________

_______

Mes mesures...

(effectuées avec la suite de logiciels ARTA)

...

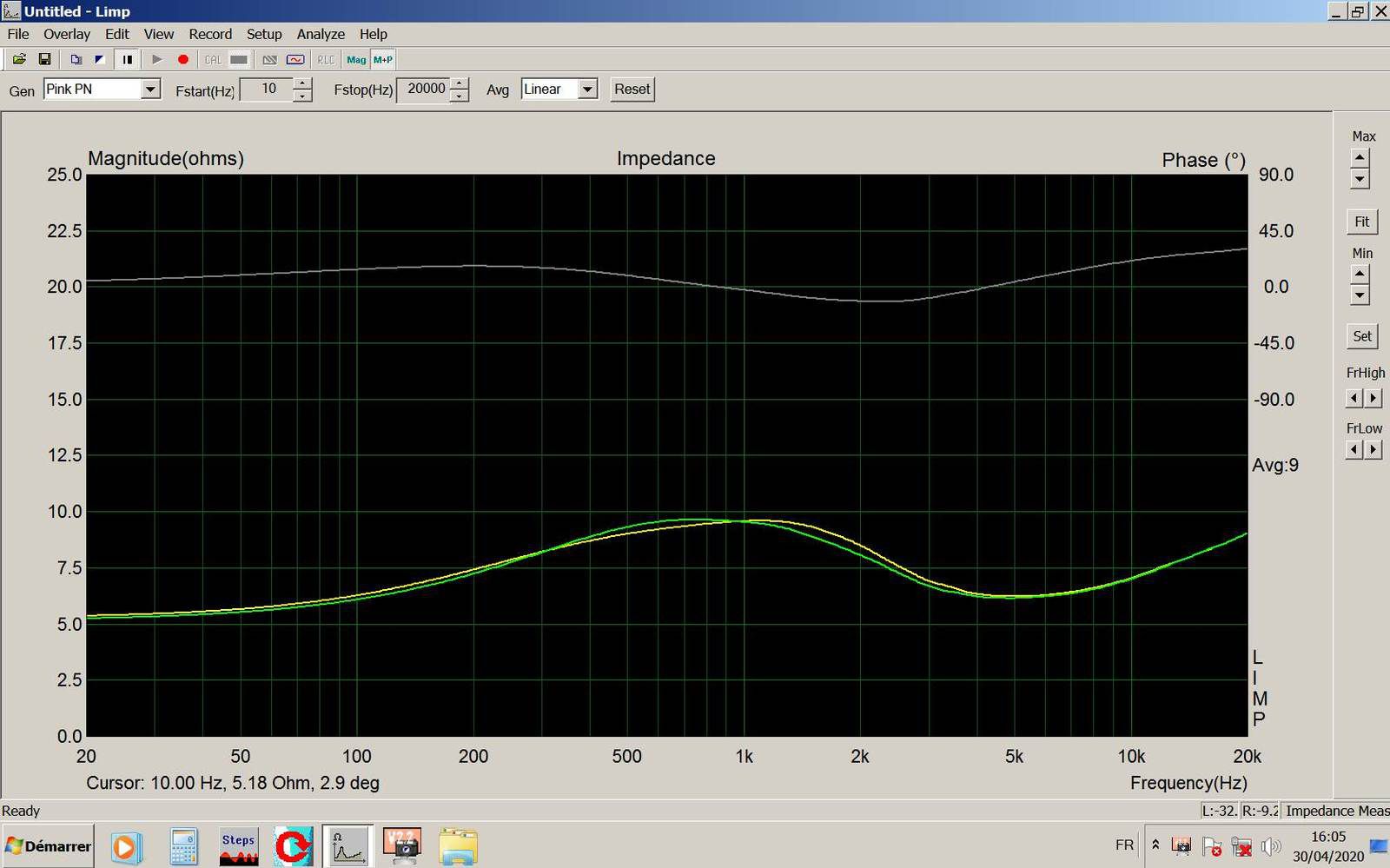

La courbe d'impédance...

Rdc () =  ohms

Rdc () =  ohms

Fréquence de résonance = 900 Hz,

Z à fréquence de résonance = 9 ohms,

l'impédance fluctue entre 5 et 9 ohms.

Les deux exemplaires sont parfaitement identiques.

La fréquence de résonance est très peu marquée; c'est une caractéristique du modèle et la remontée d'impédance est très faible.

...

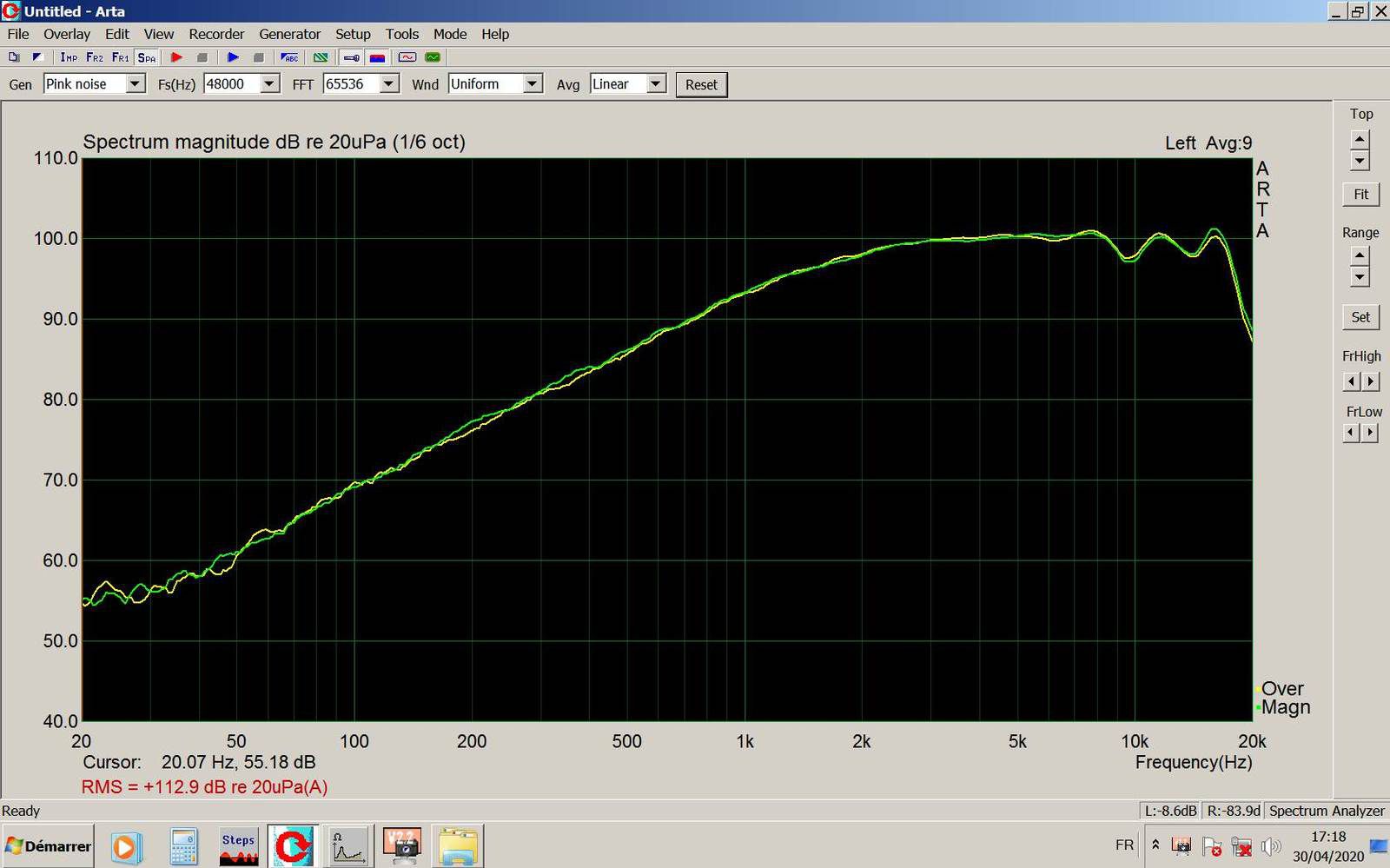

Mesure de la courbe de réponse...

Ici aussi, les deux exemplaires sont parfaitement similaires.

L'appairage de ces deux tweeters est donc une réalité.

La courbe de réponse est très régulière et linéaire au-delà de 2.000 Hz.

...

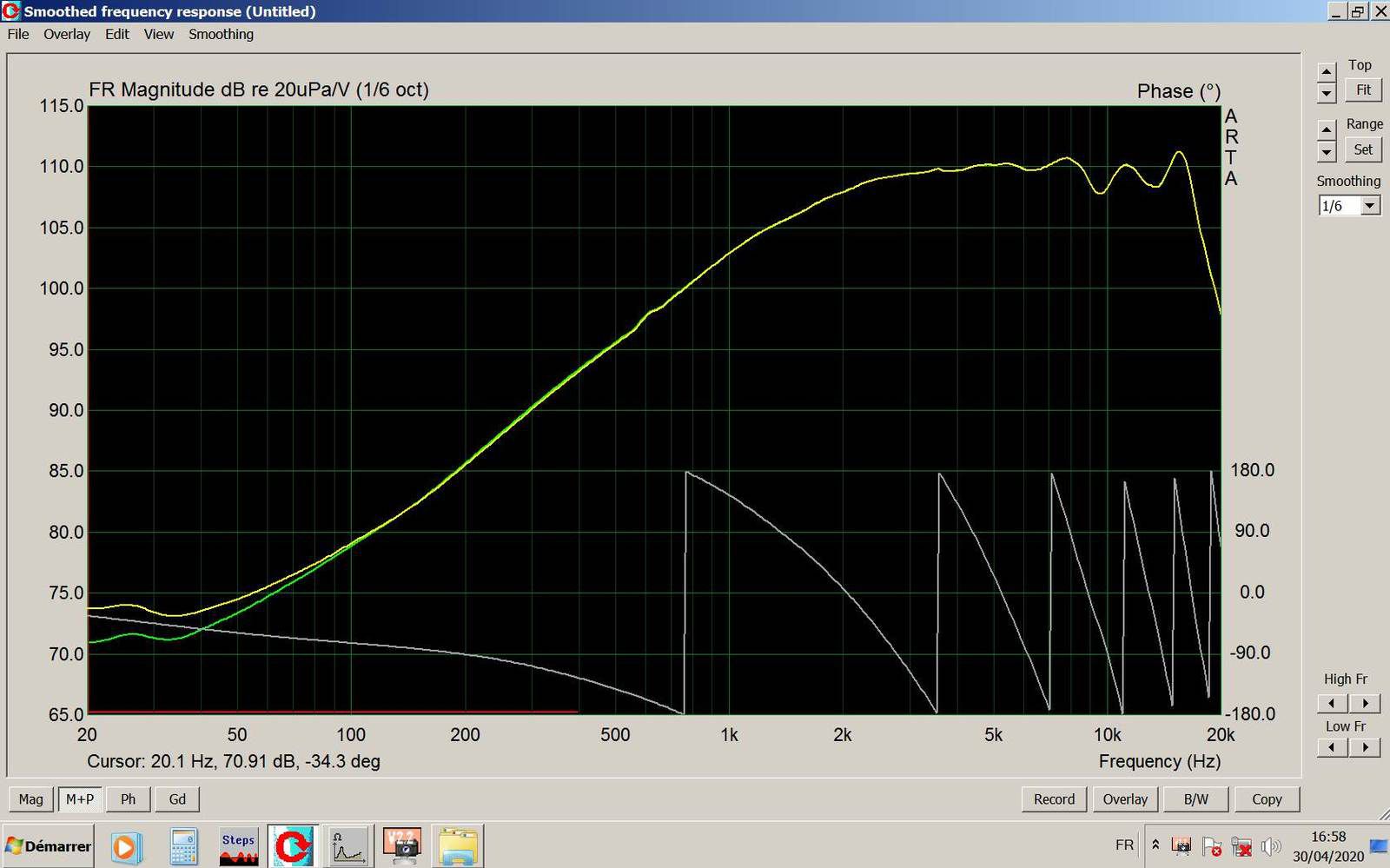

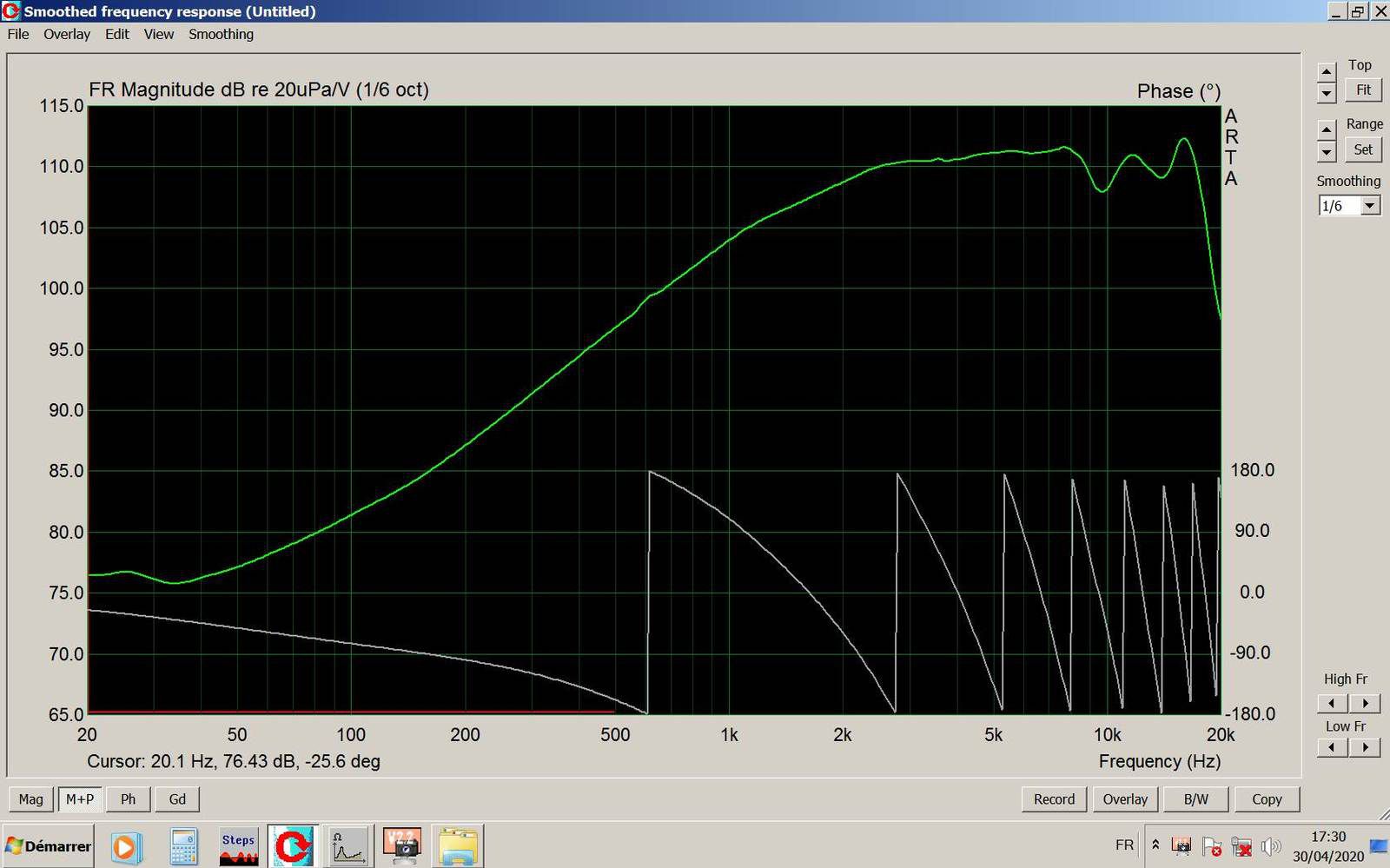

Mesure Magnitude et Phase...

Les rotations de phase sont réduites et aucun emballement n'est constaté, c'est parfait.

...

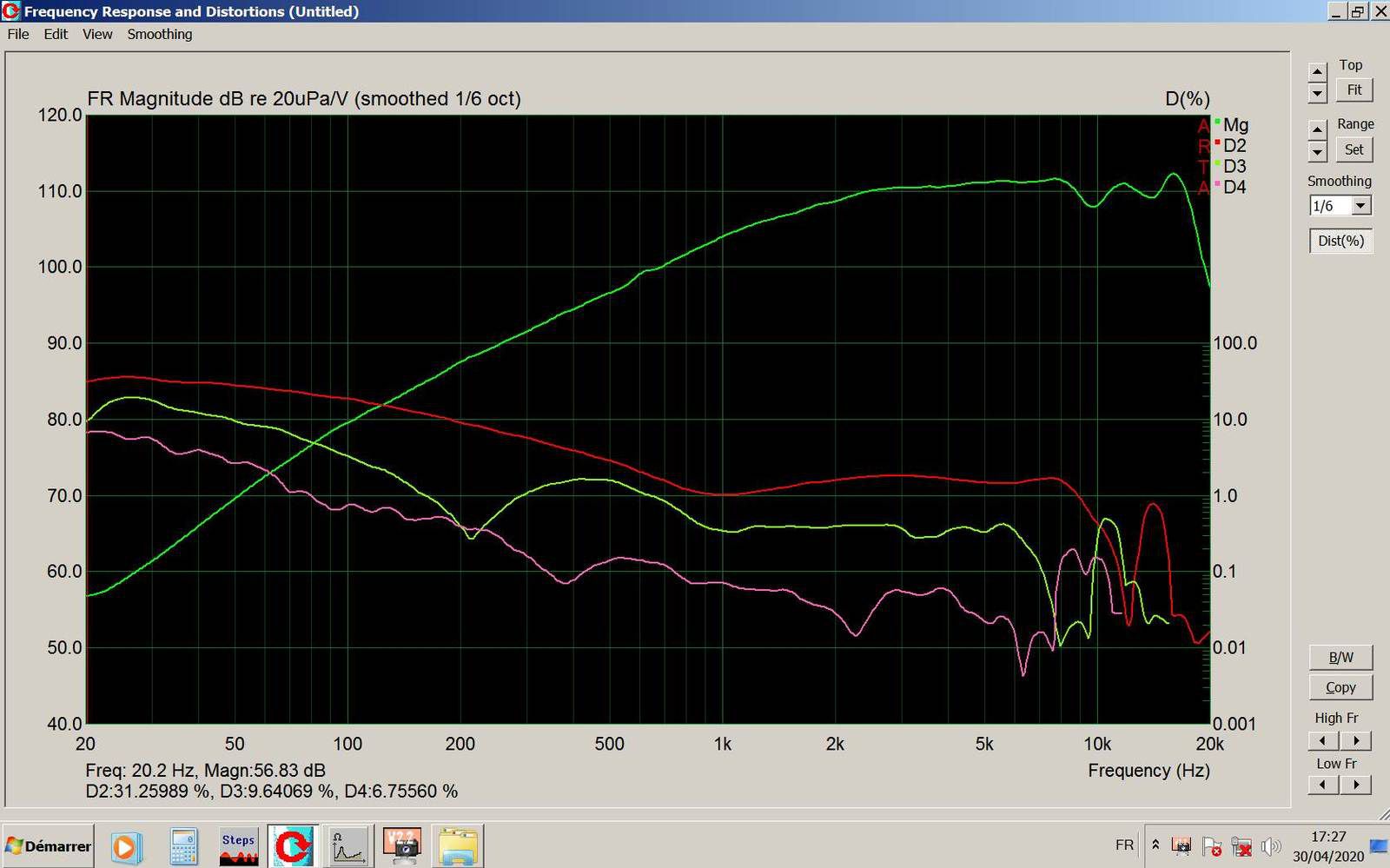

Mesure des taux de distorsion des harmoniques...

(à niveau moyen +)

Globalement, les taux de distorsion restent faibles.

D2 fluctue autour de 2%.

...

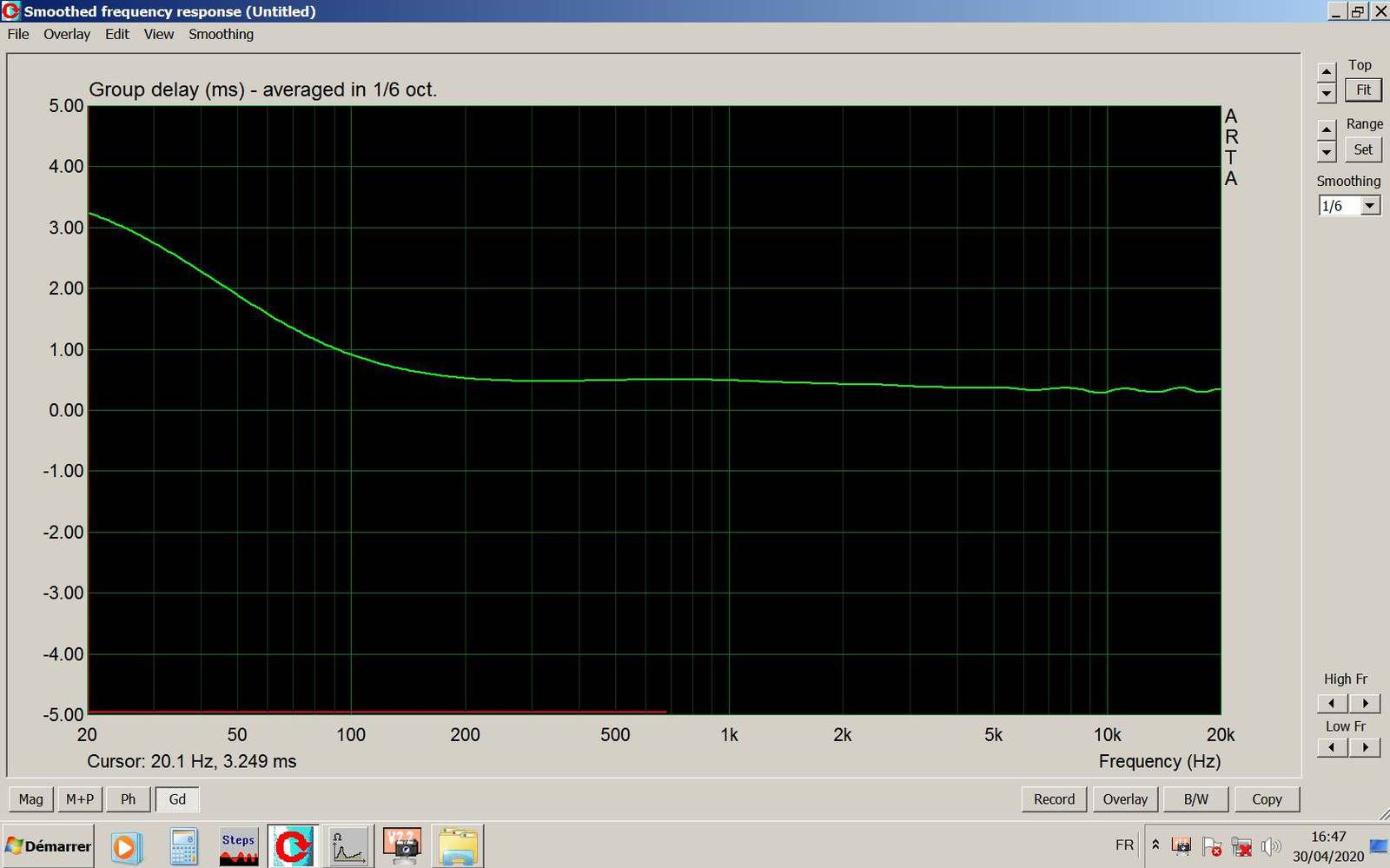

Mesure du group delay...

Les relevés sont remarquablement réguliers.

Dans la zone spectrale utile, le retard est constant et très nettement sous la barre de 1 mS. C'est parfait.

...

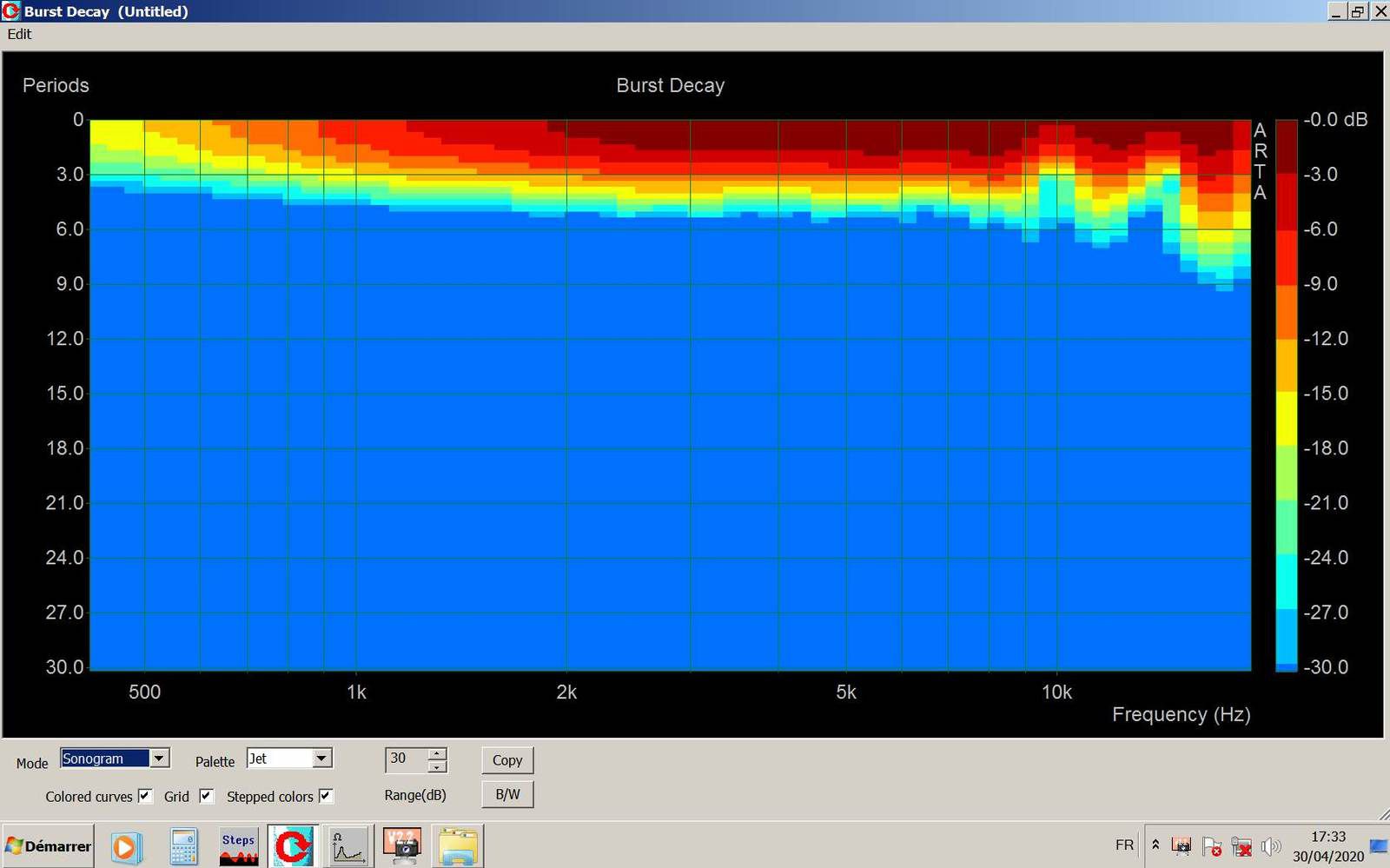

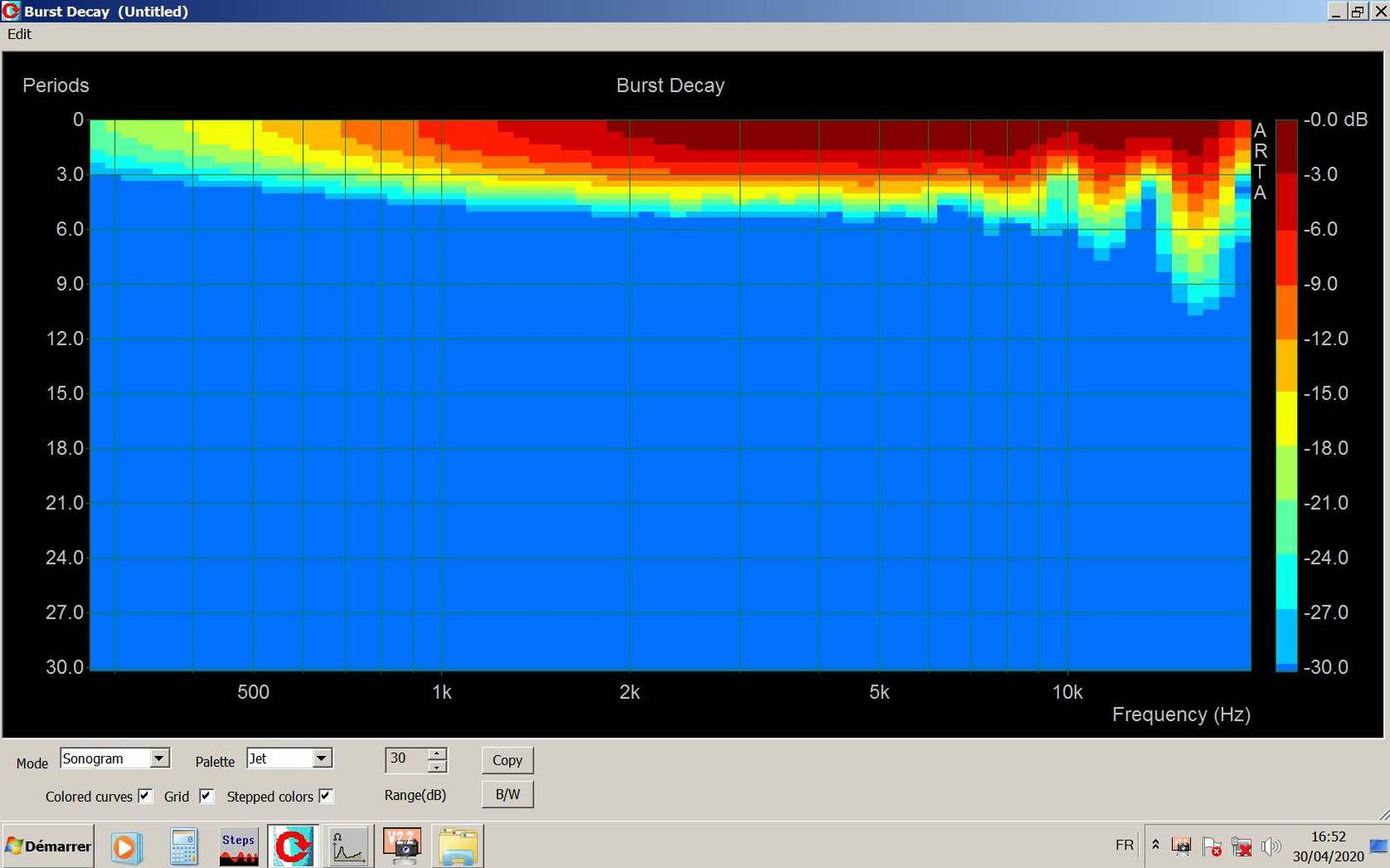

Sonogram...

Aucune résonance ni traînage particulier... c'est parfait!

______________________________

_____________

____

Conclusions...

Aux mesures, ces tweeters sont exceptionnels et parfaitement identiques.

L'appairage est ici bien réel.

Par rapport aux exemplaires précédemment mesurés, lesquels étaient usagés, je constate principalement une bien meilleure linéarité de la courbe de réponse. La bosse souvent relevée sur les tweeters usagés n'apparaît pas ici.

Pour avoir souvent mis en oeuvre ce tweeter dans diverses réalisations, je sais que ce tweeter est très doux et que son grain est très fin.

C'est véritablement un tweeter hifi.
