SEAS EXCEL W21EX001 (2001)

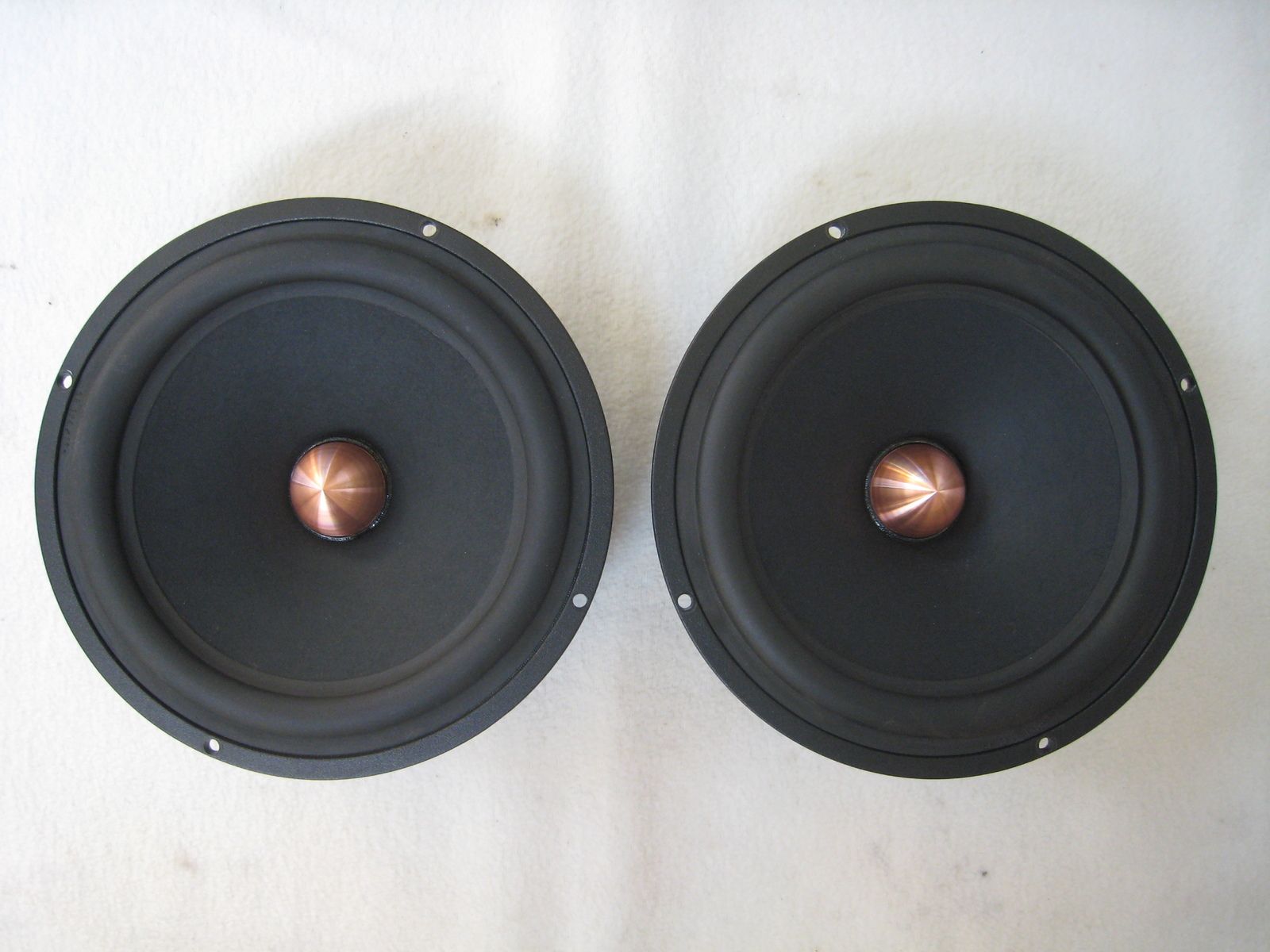

Voici une paire de SEAS EXCEL W21EX001 E004-08 ohms qu'un lecteur du blog m'a demandé de mesurer.

Gaël, le propriétaire de ces HPs, envisage de reproduire le projet de Thierry. Pour rappel, ce projet inspiré d'une réalisation signée François Horvat, regroupe ce fameux Seas Excel et l'AMT Beyma TPL150. Le tweeter choisi par François était et reste l'Esotar T330D.

Les Seas Excel mis au banc de mesure datent de 2001 et ils portent les numéros de série 22/01-03 et -04

Visuellement, ils sont très proches des modèles que j'ai déjà analysés et qui sont commentés sur ce blog. Les exemplaires comparés à une autre page datent de 1994 et de 2017.

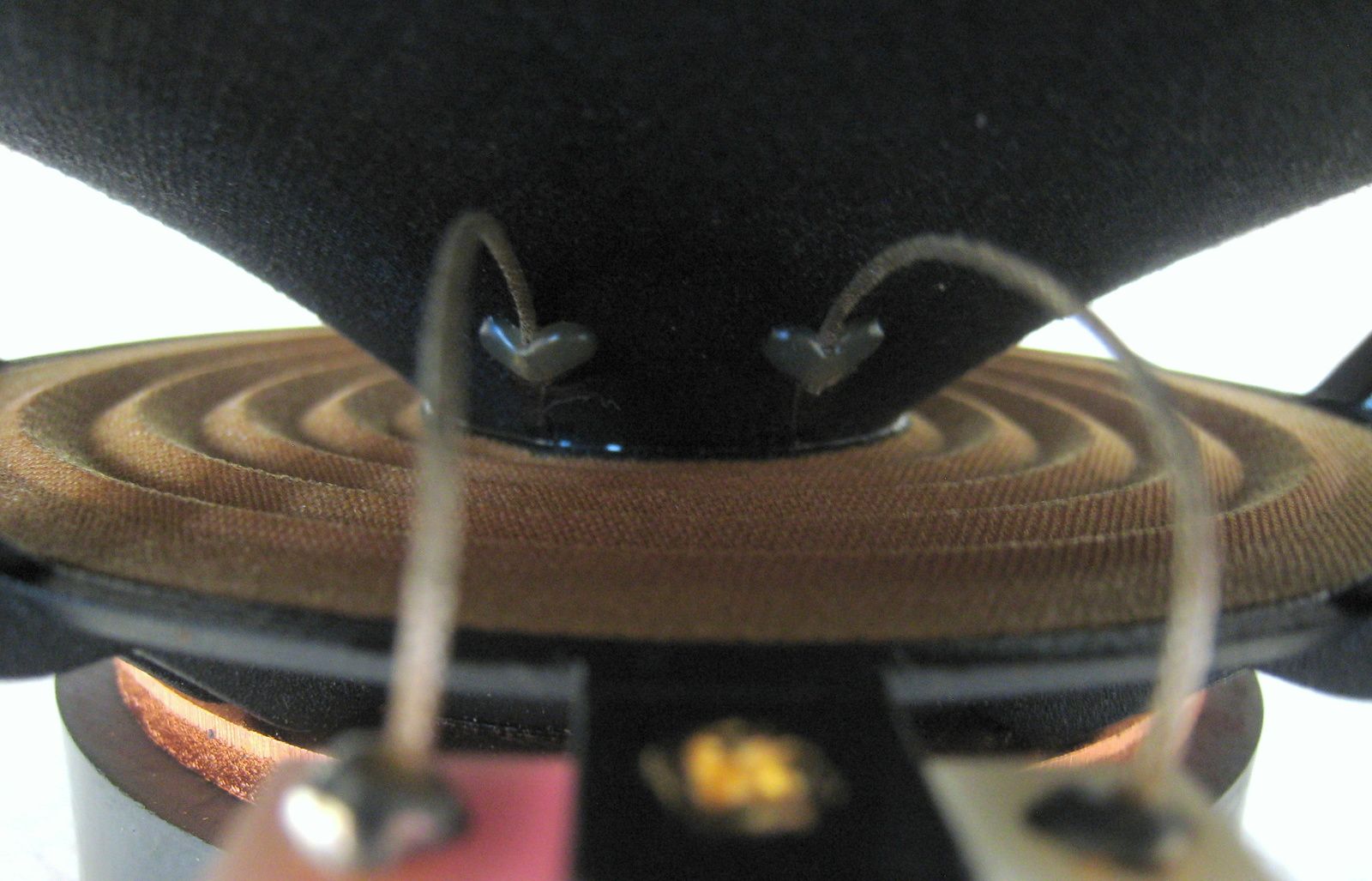

Le châssis, le cône, la suspension et le spider sont identiques.

Le moteur ressemble a celui du modèle construit en 2017 mais il est cuivré comme celui du modèle construit en 1994.

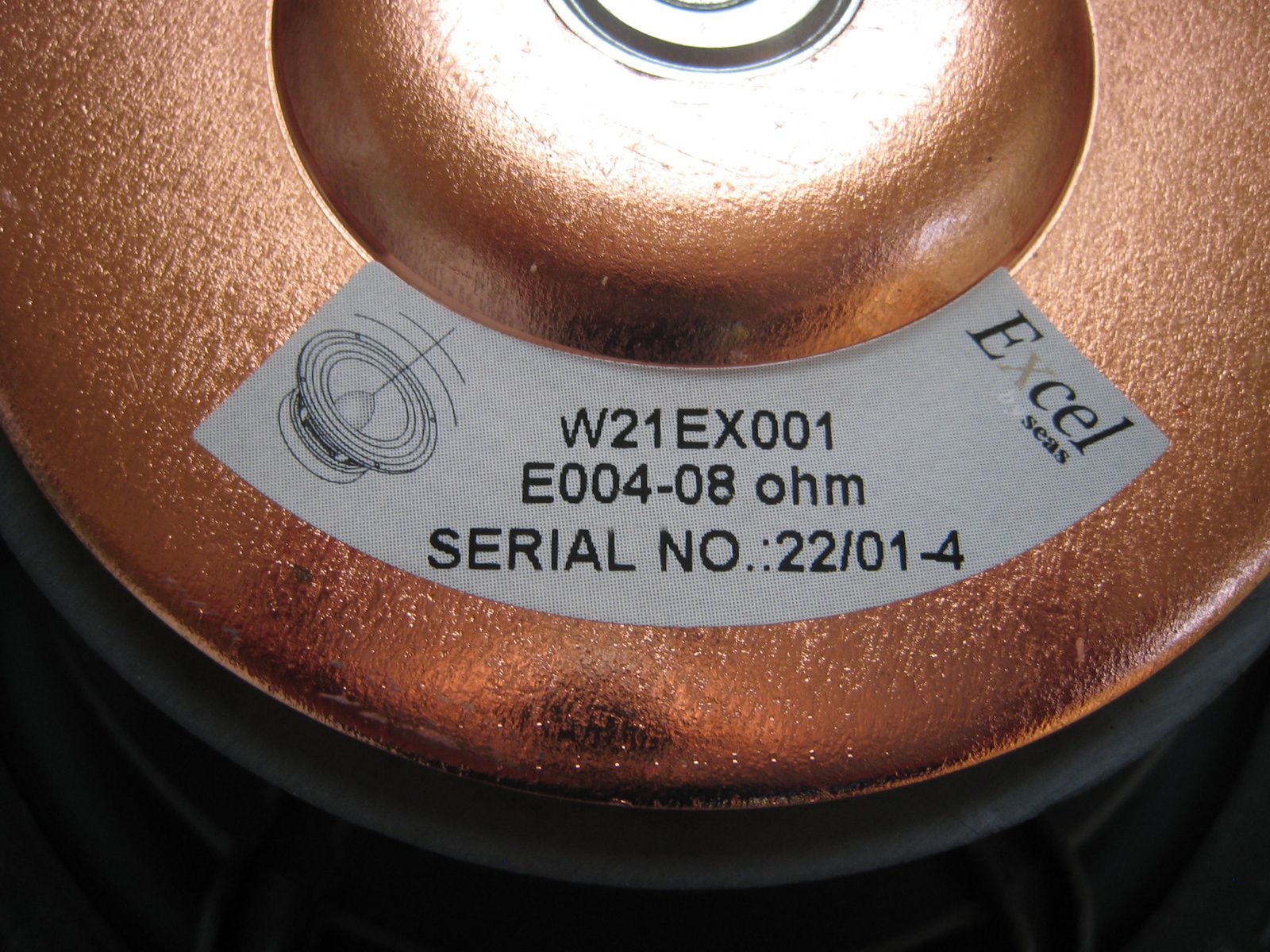

A noter  que l'étiquetage diffère.

Ces haut-parleurs n'ont fait que transiter chez moi et malheureusement durant leur séjour les conditions météorologiques étaient mauvaises. Mon banc de mesure est installé dans le garage et les mesures ont été effectuées dans le froid... avec 12°C au thermomètre!

Passons aux mesures...

...

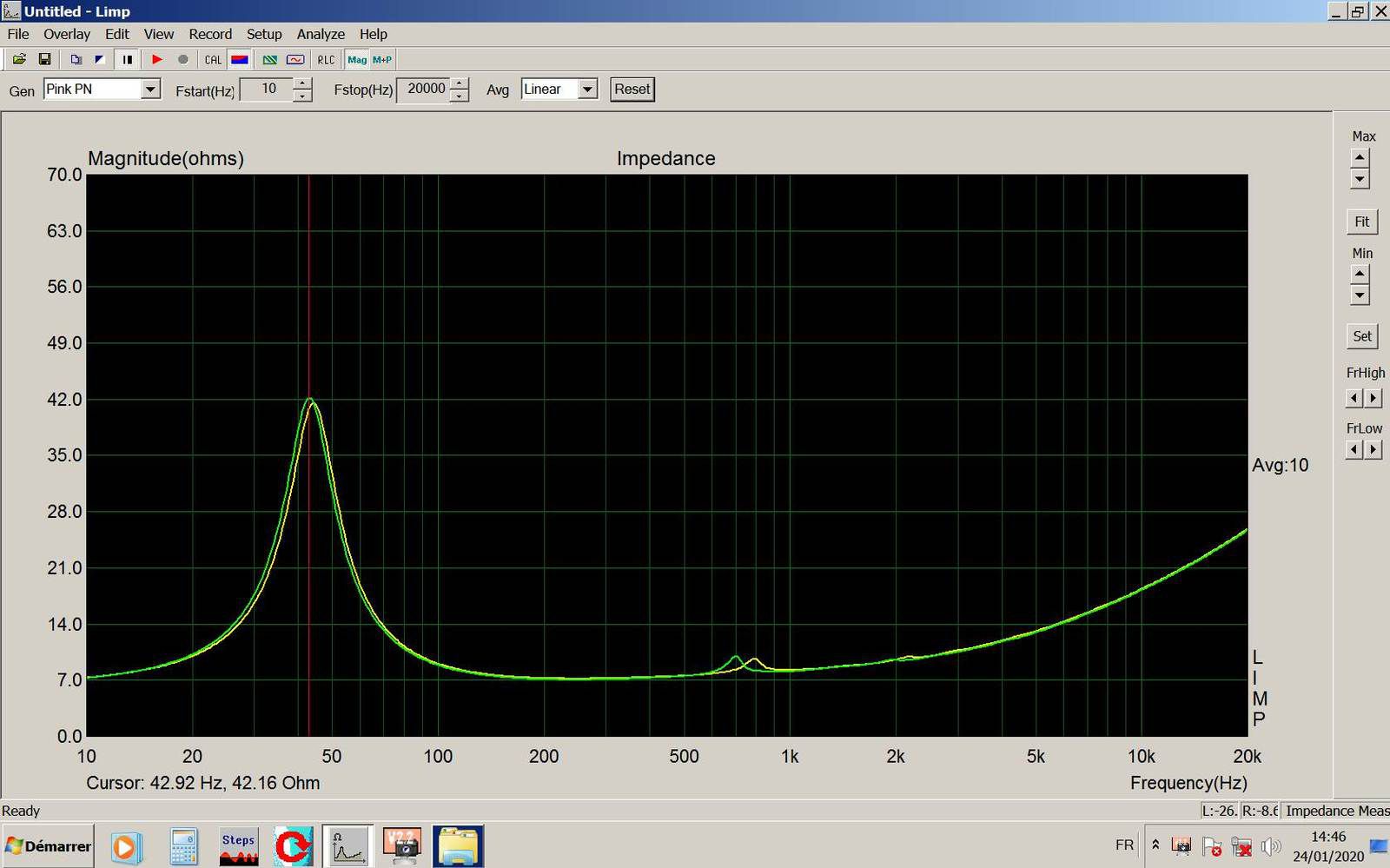

RELEVE DES COURBES D'IMPEDANCE...

Les deux relevés sont superposés et de toute évidence, les deux exemplaires sont parfaitement identiques et sans aucun défaut.

Les fréquences de résonance sont un peu plus élevées que celles des exemplaires déjà mesurés mais je crois que le froid y est pour quelque chose.

Rdc: 6,2 et 6,4 ohms.

...

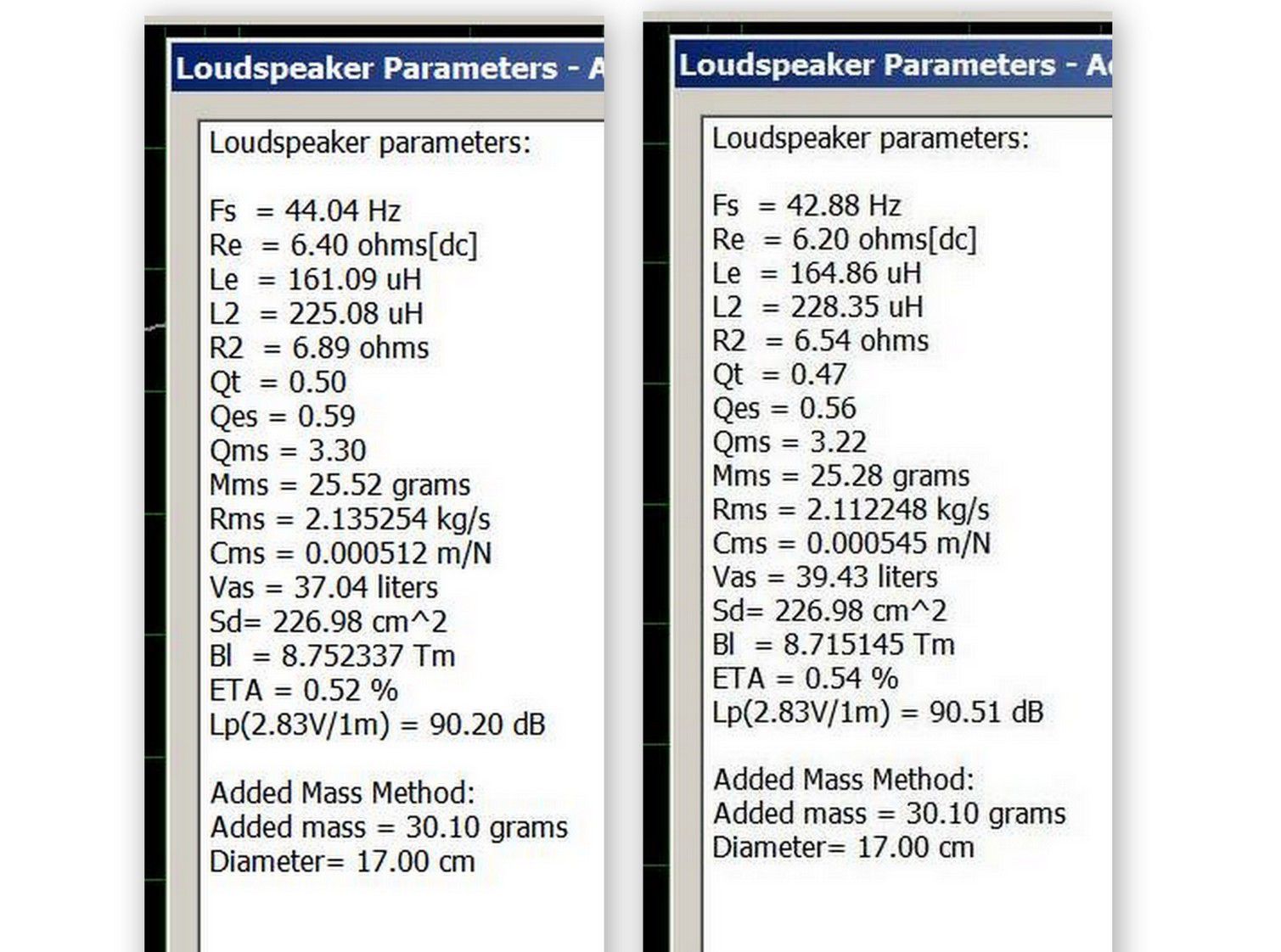

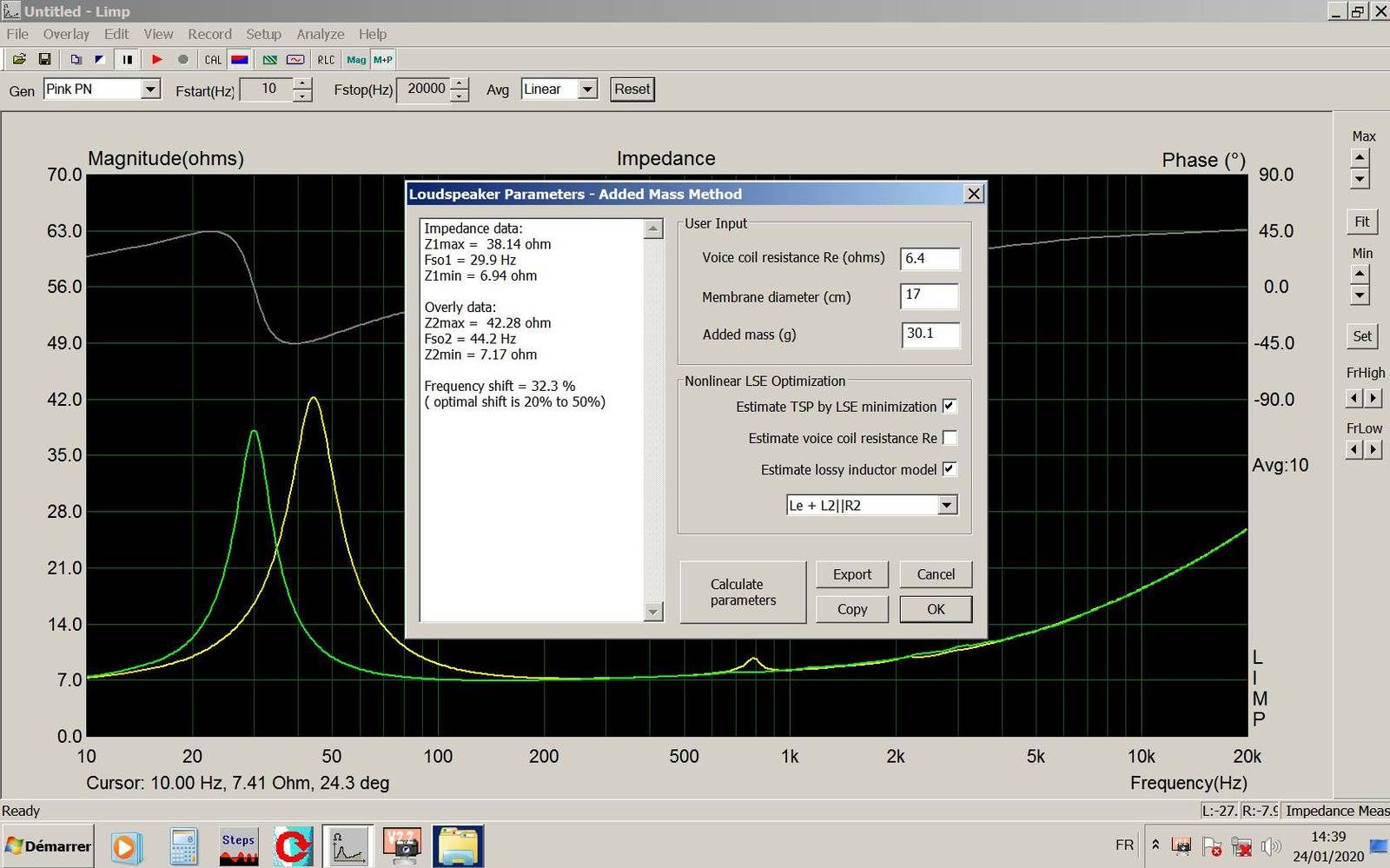

EVALUATION DES PARAMETRES T&S...

Le comparatif repris ci-dessus confirme que les deux HPs sont parfaitement identiques.

Les valeurs des Rdc et des VAS sont faibles mais à nouveau je mets cela sur le compte du froid.

Les sensibilités sont bien de 90 dB, c'est parfait!

A toute fin utile, j'ai enregistré les caractéristiques de l'exemplaire -3 dans la base de données du site internet de Dominique Pétoin. Ceci peut se révéler fort utile pour évaluer le projet.

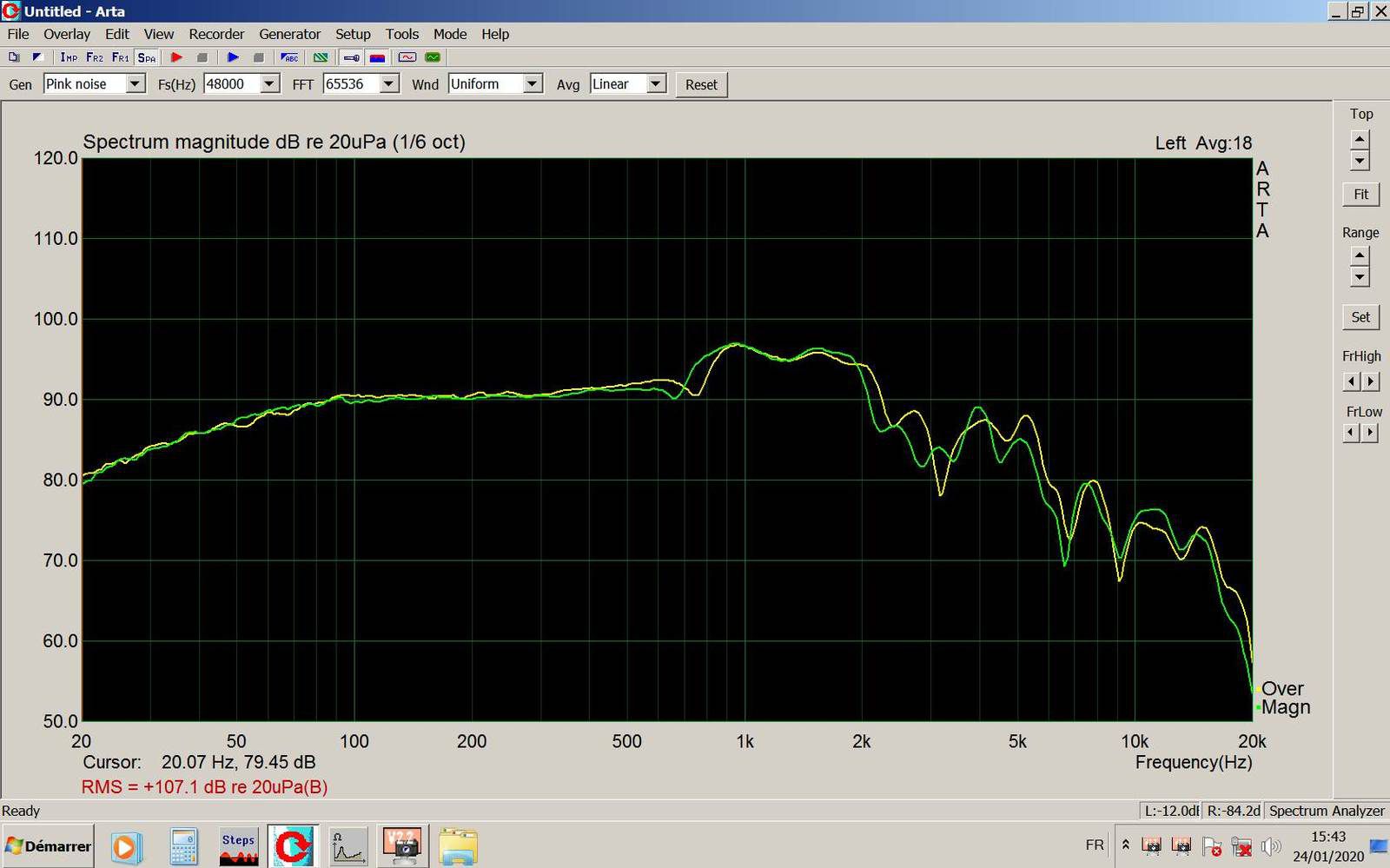

RELEVE DES COURBES DE REPONSE...

Les courbes de réponse des HPs sont superposées.

Les courbes de réponse sont conformes à celles relevées sur les autres modèles et, elles sont parfaitement identiques. C'est parfait.

On remarquera l'excellente tenue dans le grave et l'extrême linéarité jusqu'à 700 Hz. La bosse qui apparaît ensuite sera aplanie au filtrage.

La fréquence de croisement envisagée doit être située sous 2.000 Hz, c'est une confirmation.

Un filtre a pente raide doit être privilégié.

...

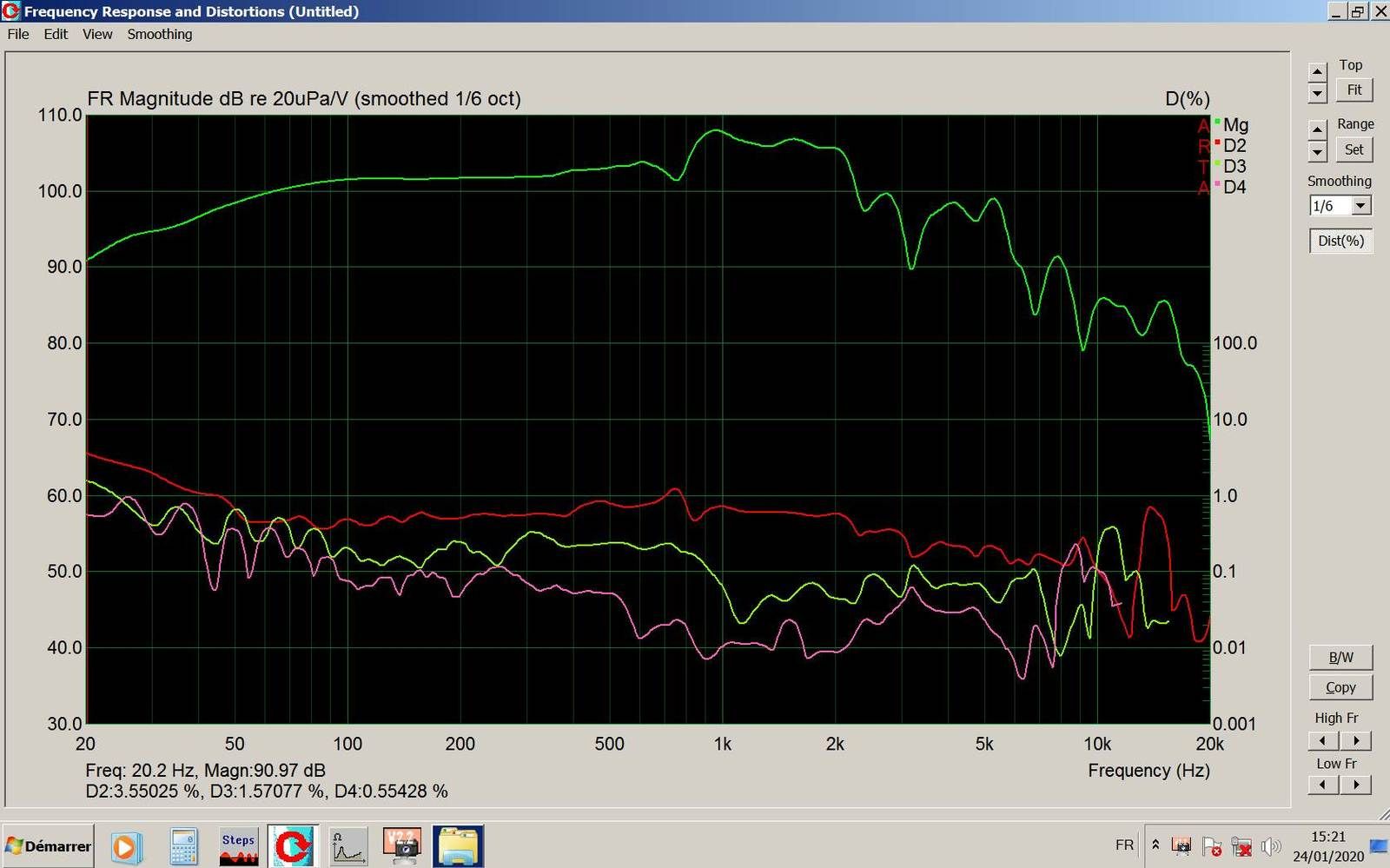

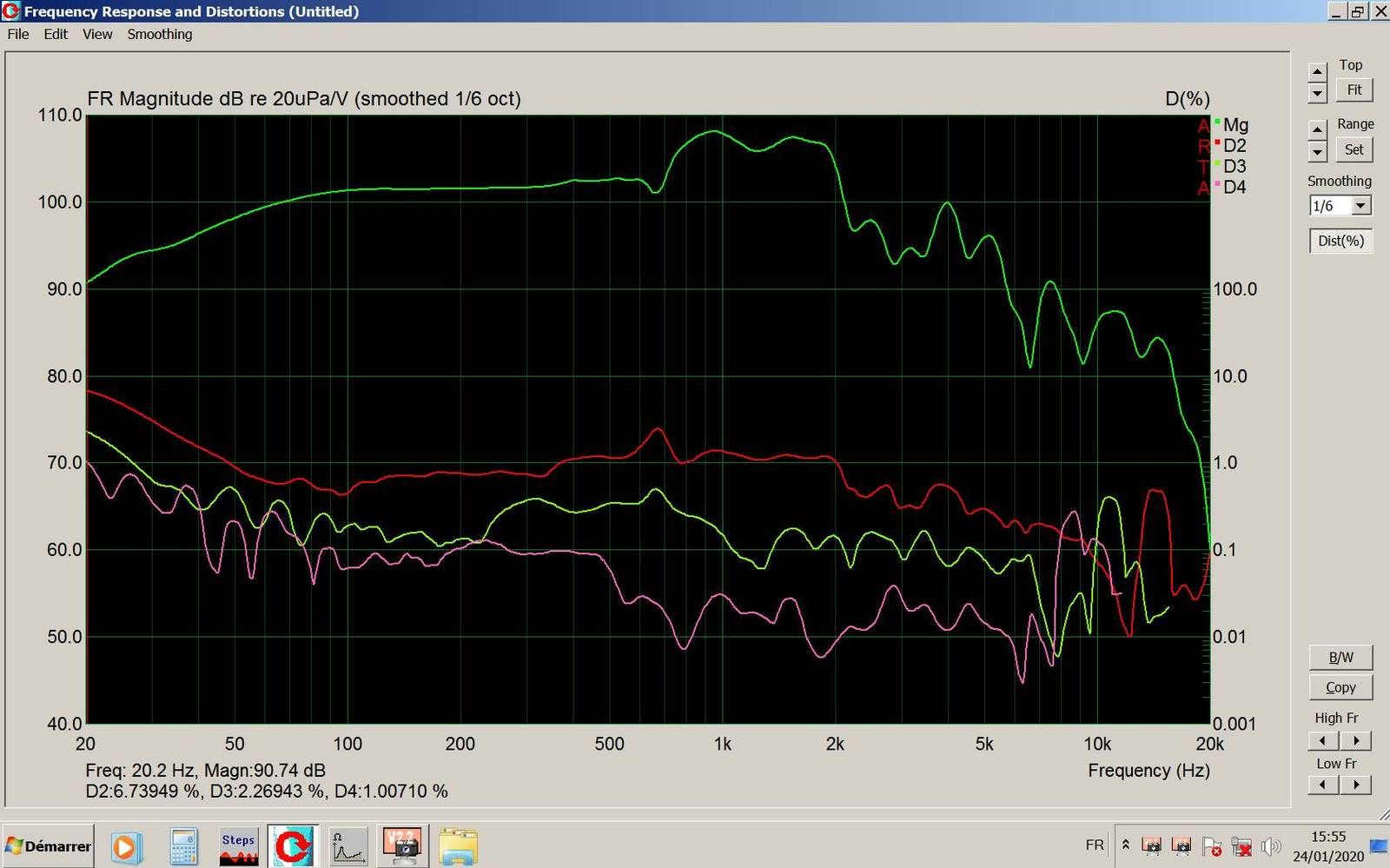

RELEVE DES TAUX DE DISTORSION...

relevés effectués à -6, 0 et +6 dB

niv. faible    -    niv. moyen    -    niv. élevé.

Les mesures montrent que les taux de distorsion restent faibles, même à niveau élevé. La barre de 1 % n'est que très rarement dépassée. C'est parfait.

...

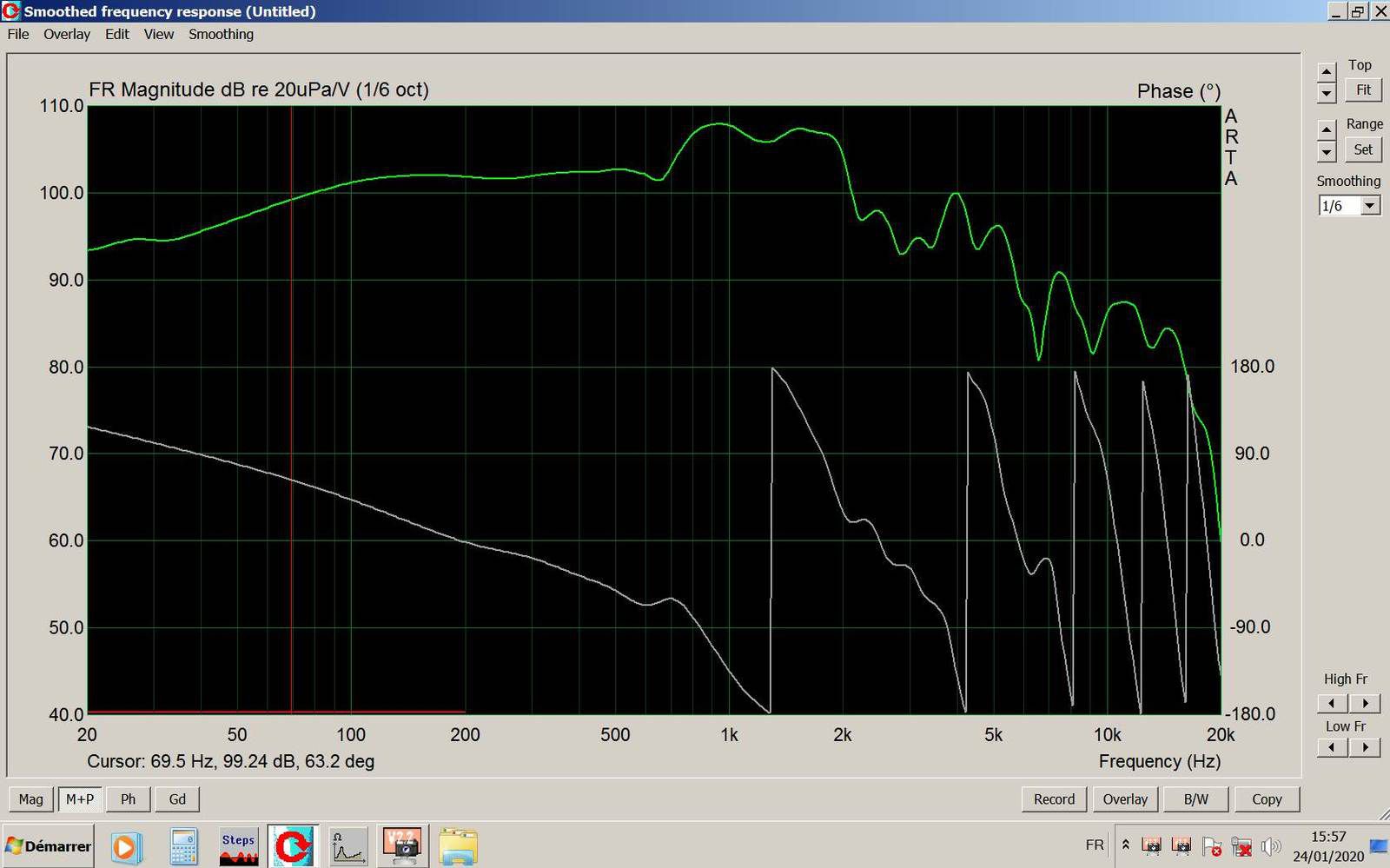

RELEVE DE LA MAGNITUDE

ET DE LA PHASE...

Les rotations de phase sont peu importantes surtout dans la partie "utile du spectre... +/- 360°, c'est peu!

Et, les deux HPs sont ici aussi très similaires.

C'est parfait.

...

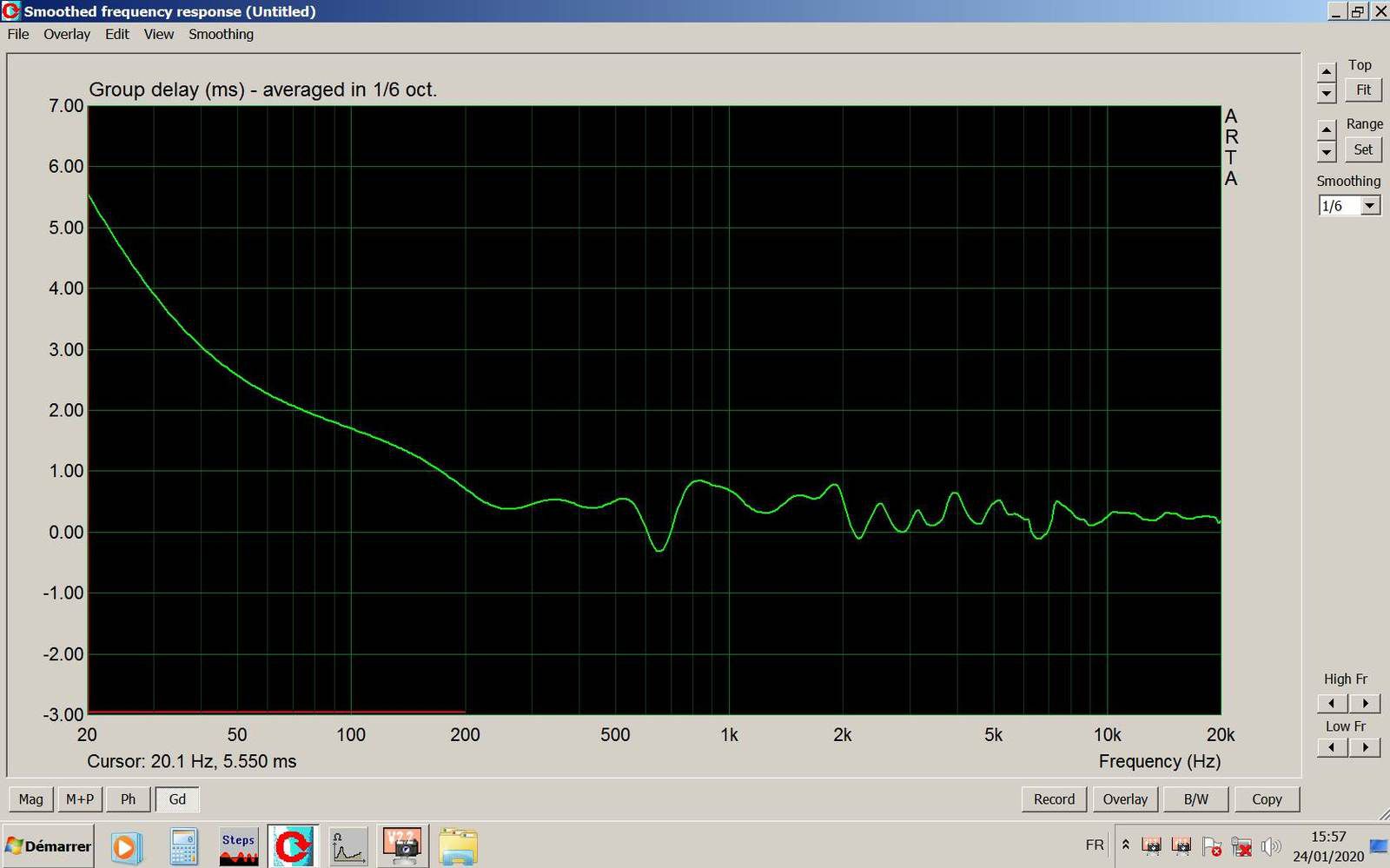

RELEVE DU GROUP DELAY...

Les deux relevés sont très similaires et les valeurs relevées sont normales.

En général, le retard reste inférieur à 1 mS et l'accroissement constaté dans le bas du spectre est normal.

...

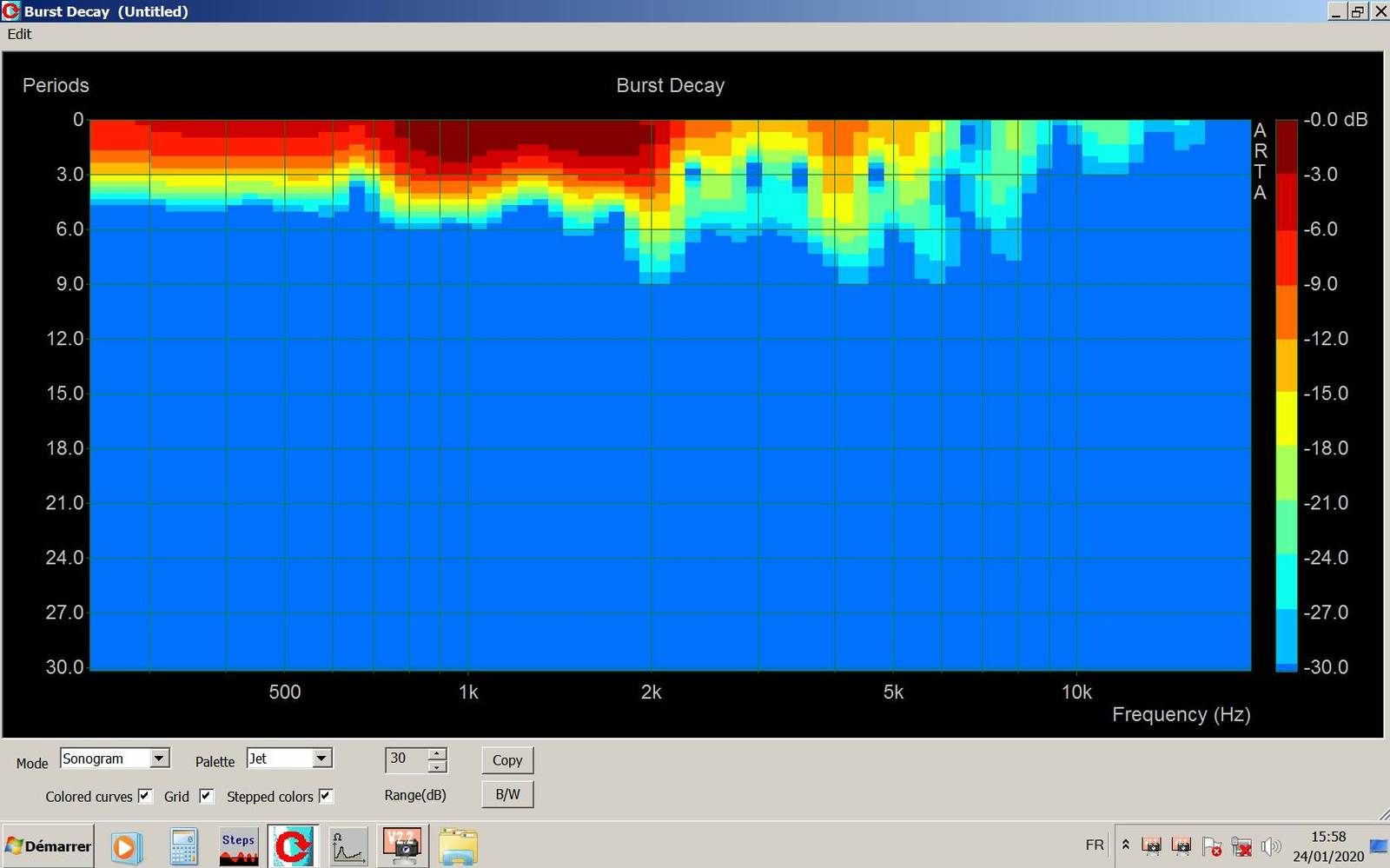

RELEVE DES BURST DECAY

et SONOGRAM...

Les relevés ne font pas apparaître de résonance ou de traînage particulier. Tout est normal.

_______________________________________________

_________________________________

__________________

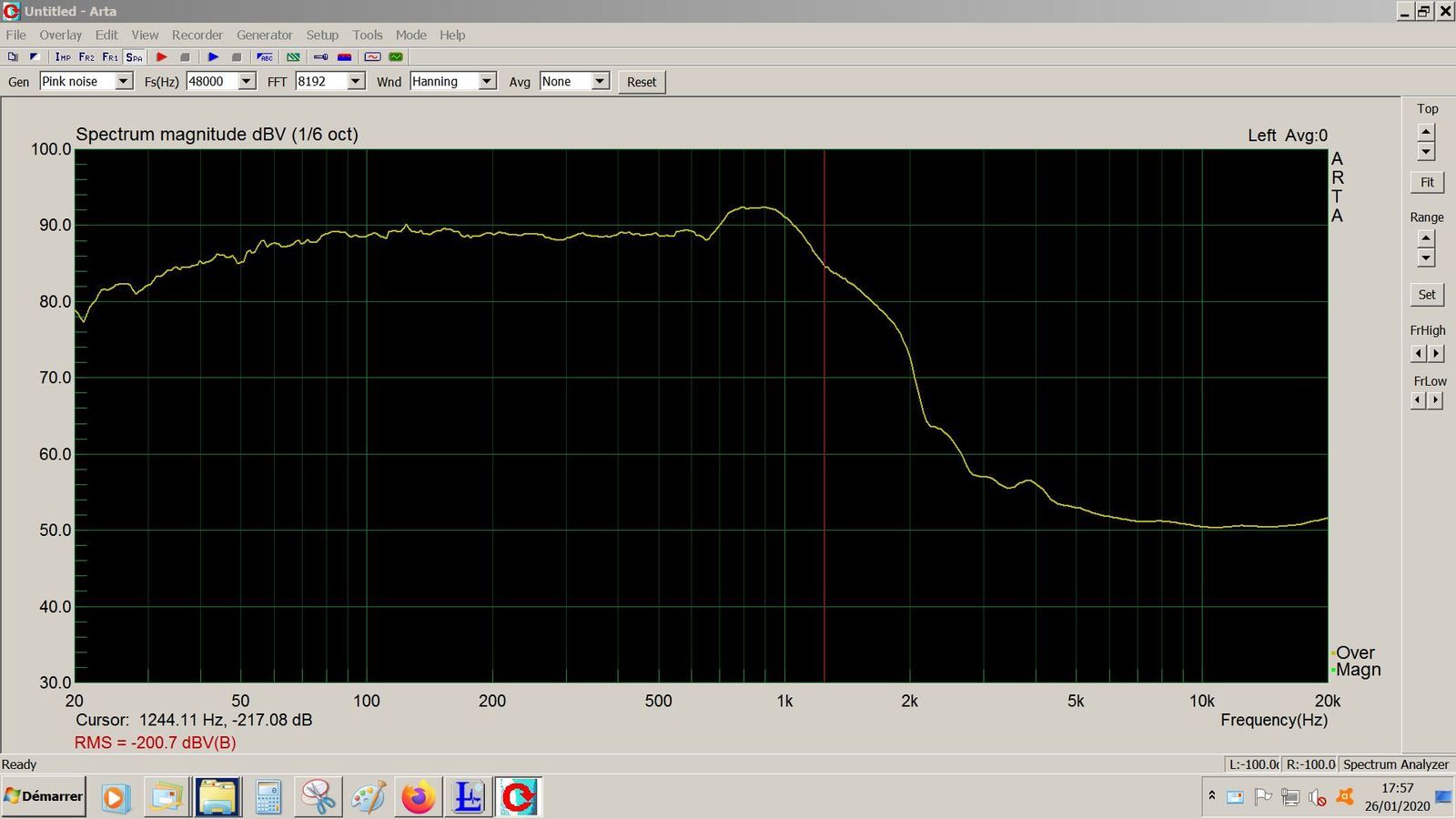

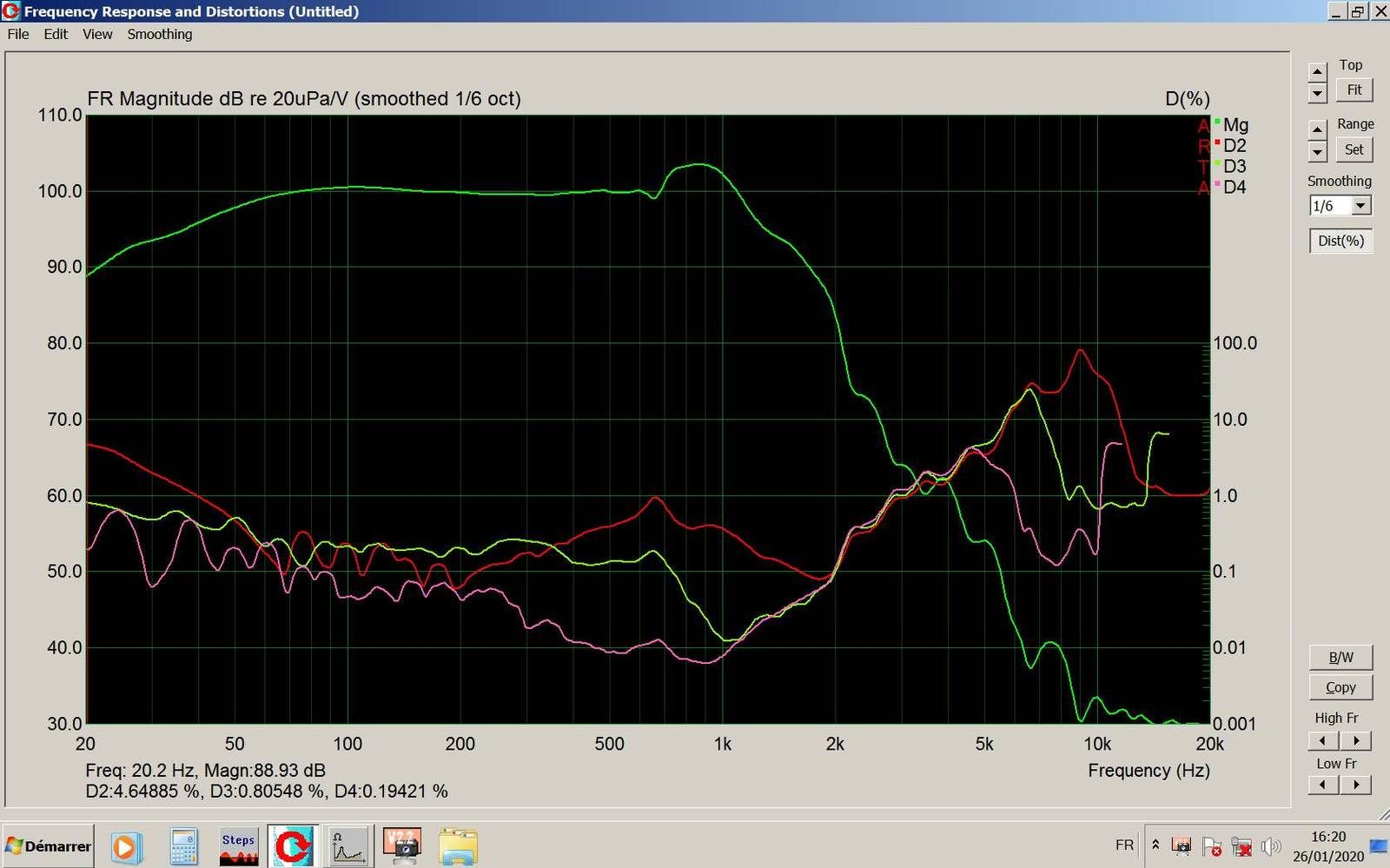

RELEVES EFFECTUES SUR LES HPs FILTRES

Le filtre passe-bas utilisé pour réaliser ce test est identique à celui de mes enceintes "OMEGA THUYA". Pour plus d'informations, voyez l'article concernant ces enceintes.

La courbe de réponse relevée montre bien que le point de croisement est maintenu à 1.250 Hz.... et les taux de distorsion sont très bas...

En conclusion...

Gaël ne devrait rencontrer aucune difficulté dans la réalisation de son projet, ces HPs sont en parfait état et similaires à ceux portant la même référence.
