VISATON TIW 200XS
VISATON TIW 200 XS
C'est dans le cadre de l'optimisation des enceintes ALPHA360 de François que j'ai découvert ce woofer.
...

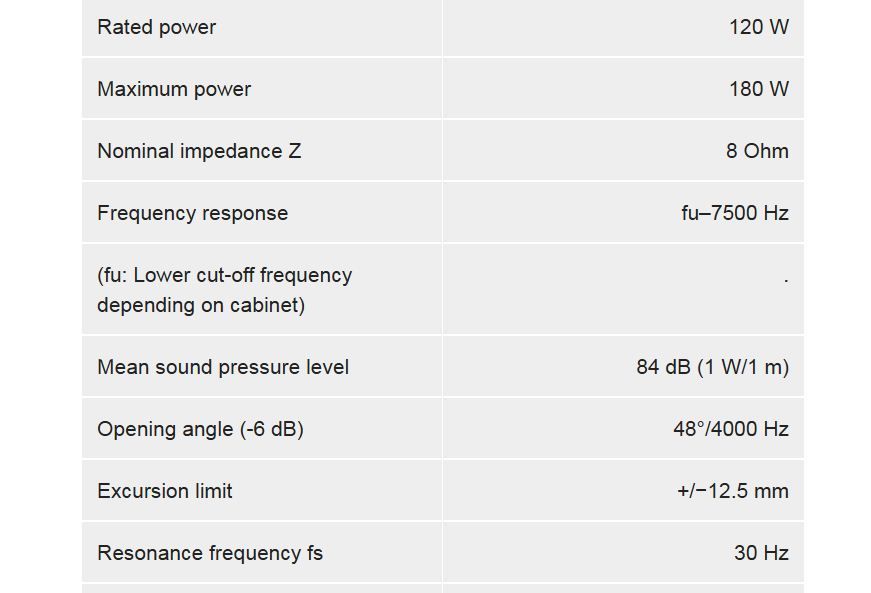

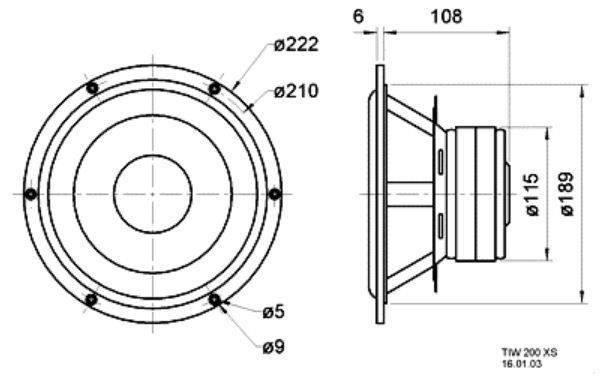

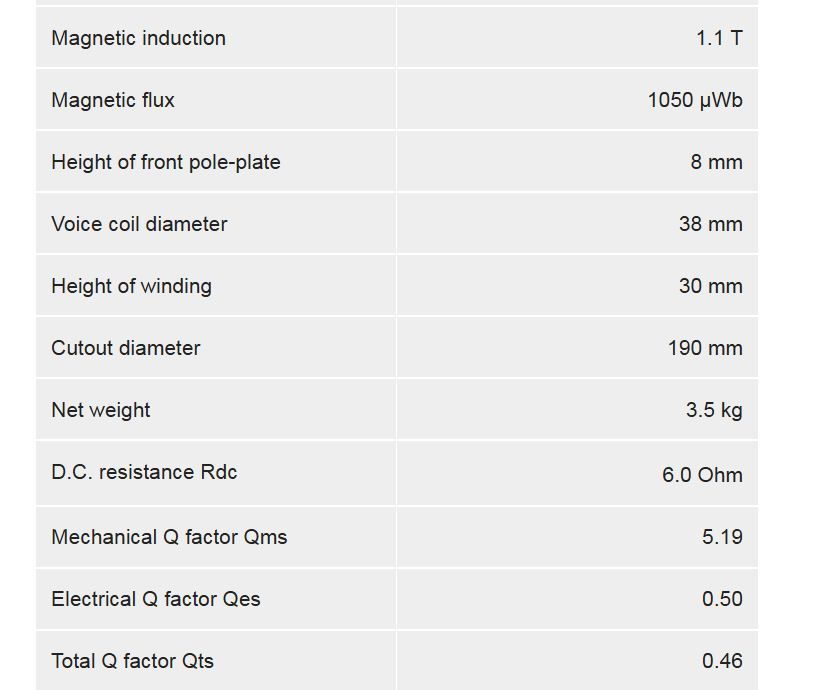

FICHE TECHNIQUE...

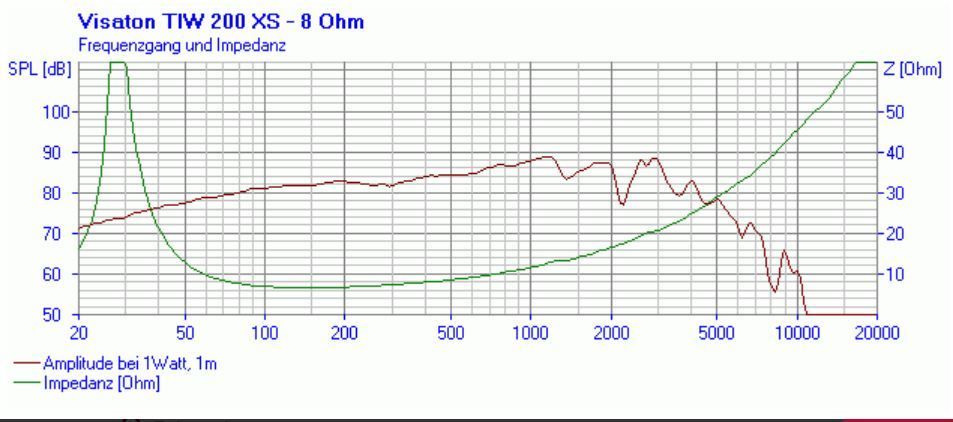

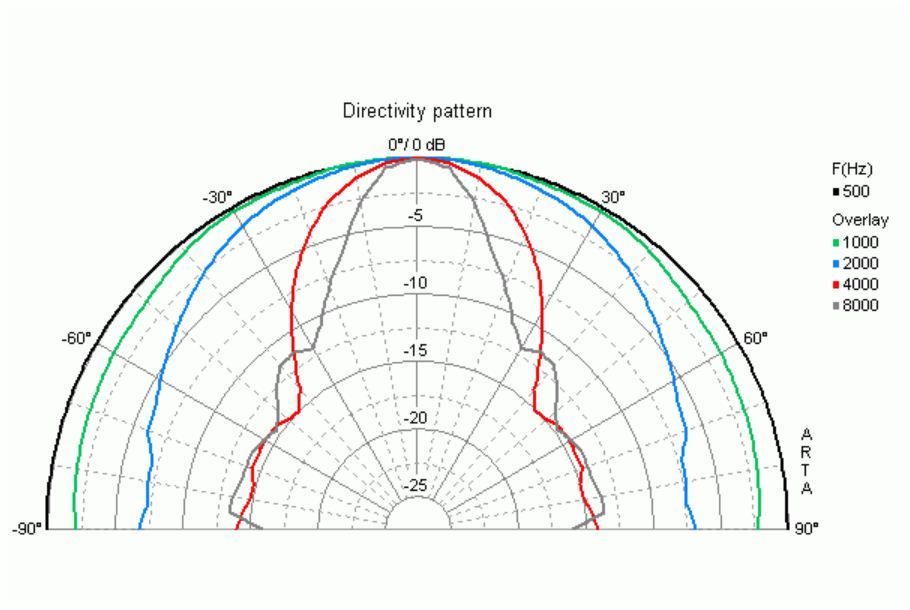

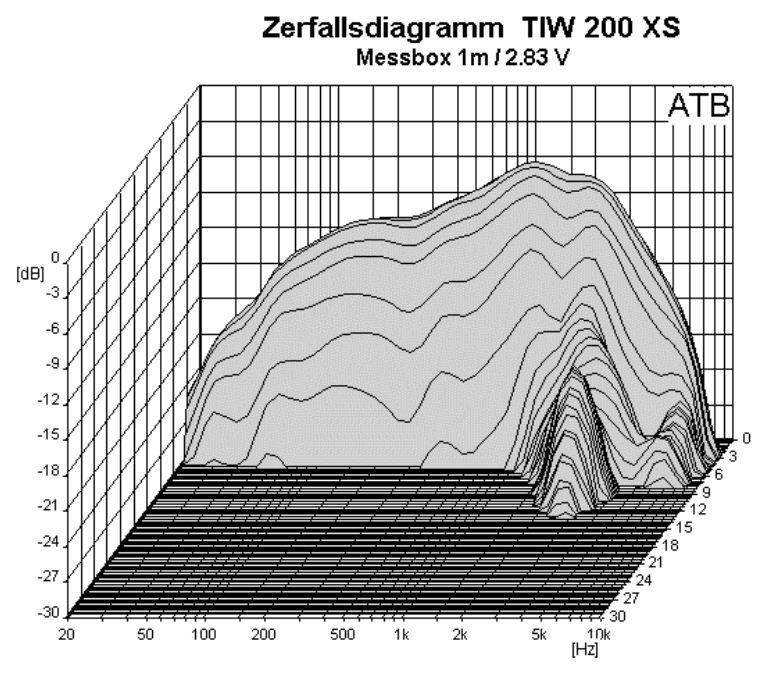

Document publié par le constructeur...
/https%3A%2F%2Fwww.visaton.de%2Fsites%2Fdefault%2Ffiles%2Fstyles%2Fdd_product_image_full%2Fpublic%2Fdd_product%2Ftiw200xs.jpg%3Fitok%3DSBT9lWrn%23width%3D210%26height%3D281)

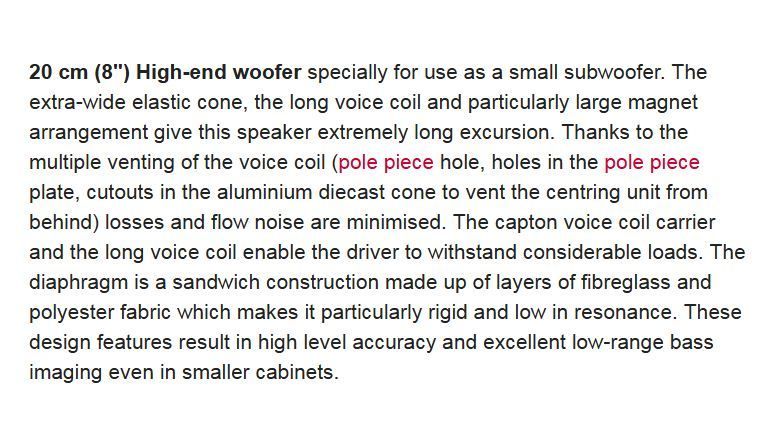

20 cm (8") High-end woofer specially for use as a small subwoofer. The extra-wide elastic cone, the long voice coil and particularly large magnet arrangement give this speaker extremely long ...
Mais tous les constructeurs sont de grands vantards...
et donc j'en suis arrivé à ne plus faire confiance qu'à mes mesures.
...

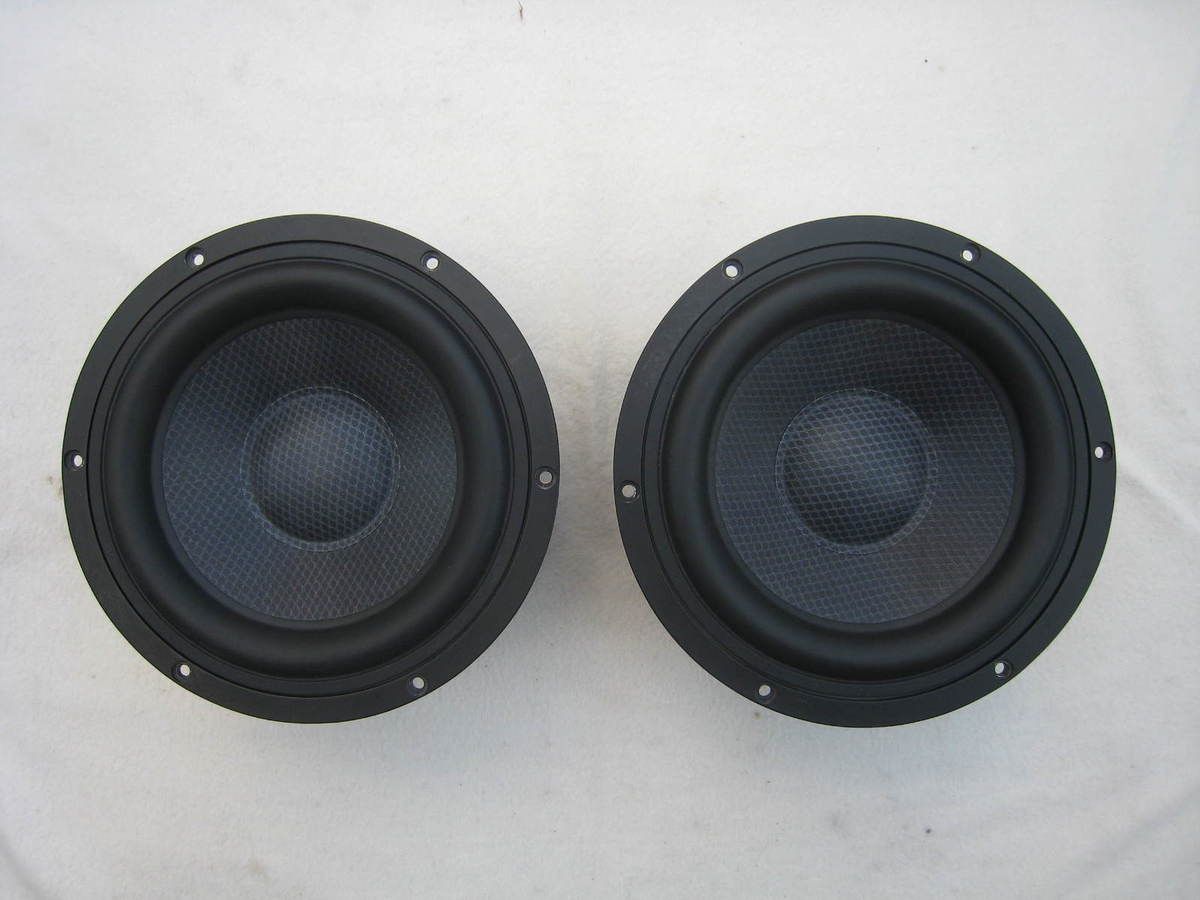

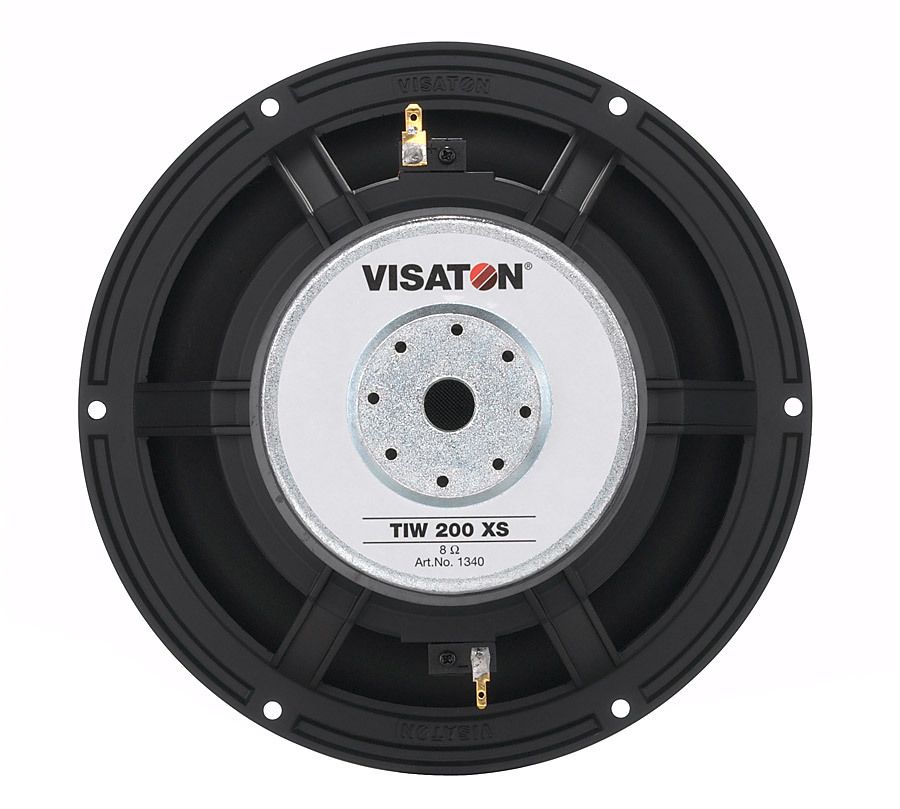

Identification des exemplaires disponibles...
Exemplaire 1:
VISATON TIW 200 SX
8 ohms
N° 1340
Mesure Rdc = 5,9 ohms
...
Exemplaire 2:
VISATON TIW 200 SXX
8 ohms
N° 1340
Mesure Rdc = 5,8 ohms
...
LES MESURES ELECTROACOUSTIQUES...

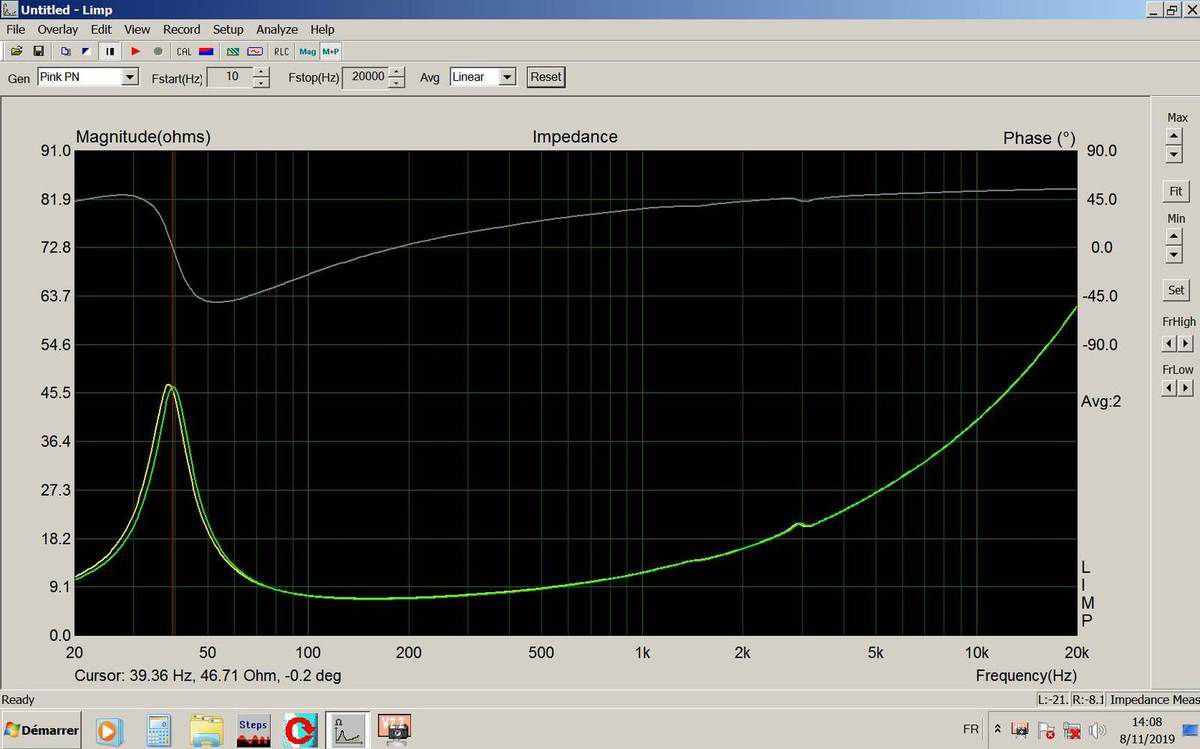

Relevés des courbes d'impédance
et
estimation des paramètres T&S
- Les deux exemplaires mesurés sont très similaires, c'est un bon point.
- La fréquence de résonance mesurée est d'environ 40 Hz alors que le constructeur annonce 30 Hz !!!
- La remontée d'impédance est importante, elle devra probablement être corrigée pour améliorer l'efficacité de certains filtres.

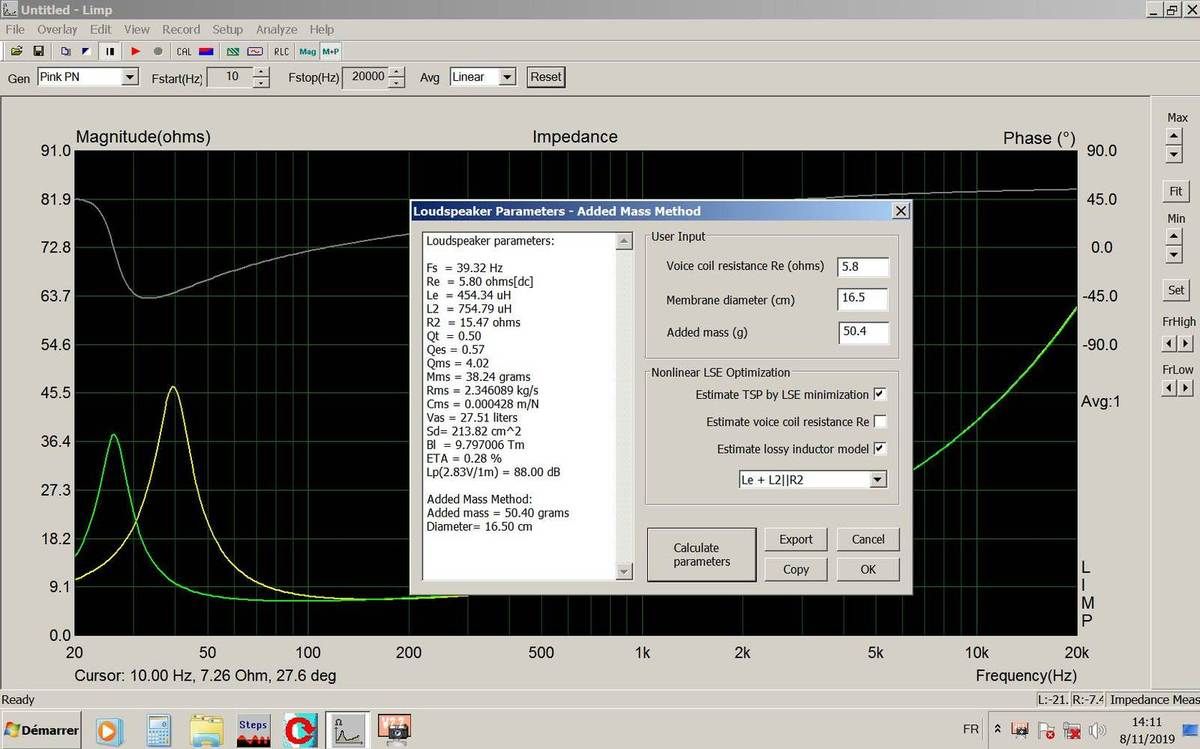

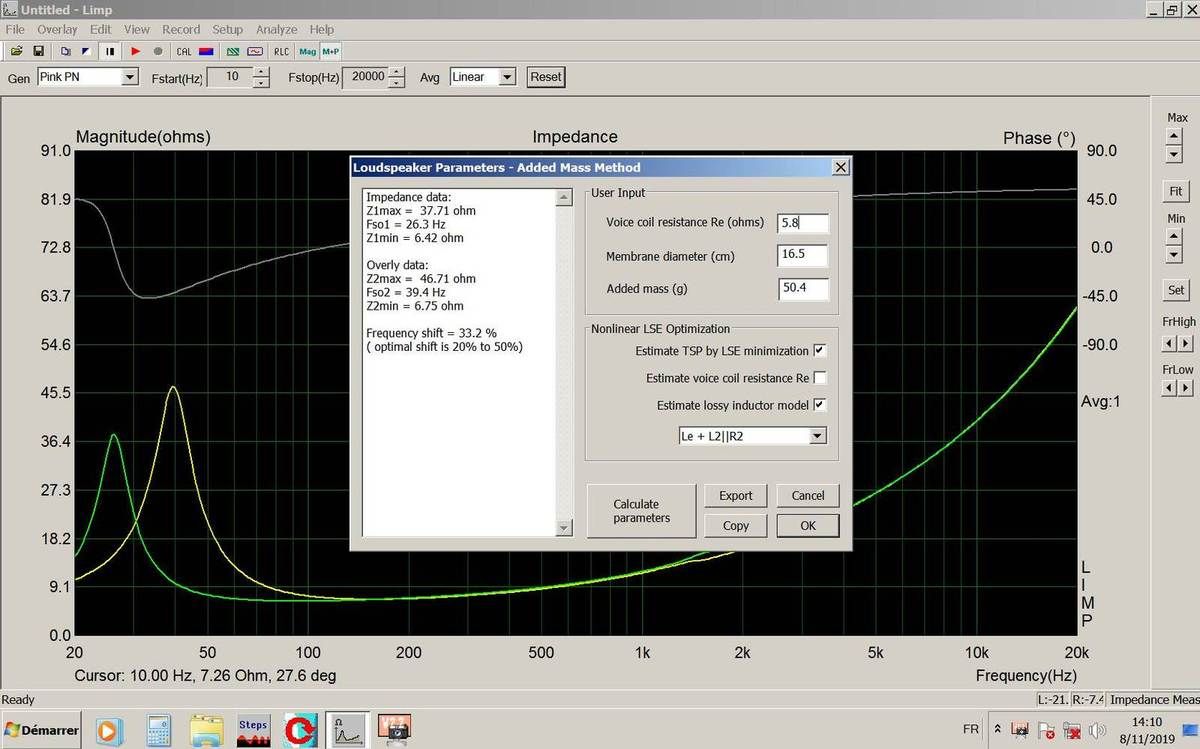

Estimation des paramètres T&S réalisées avec ajout d'une masse de 50g sur la membrane...
...

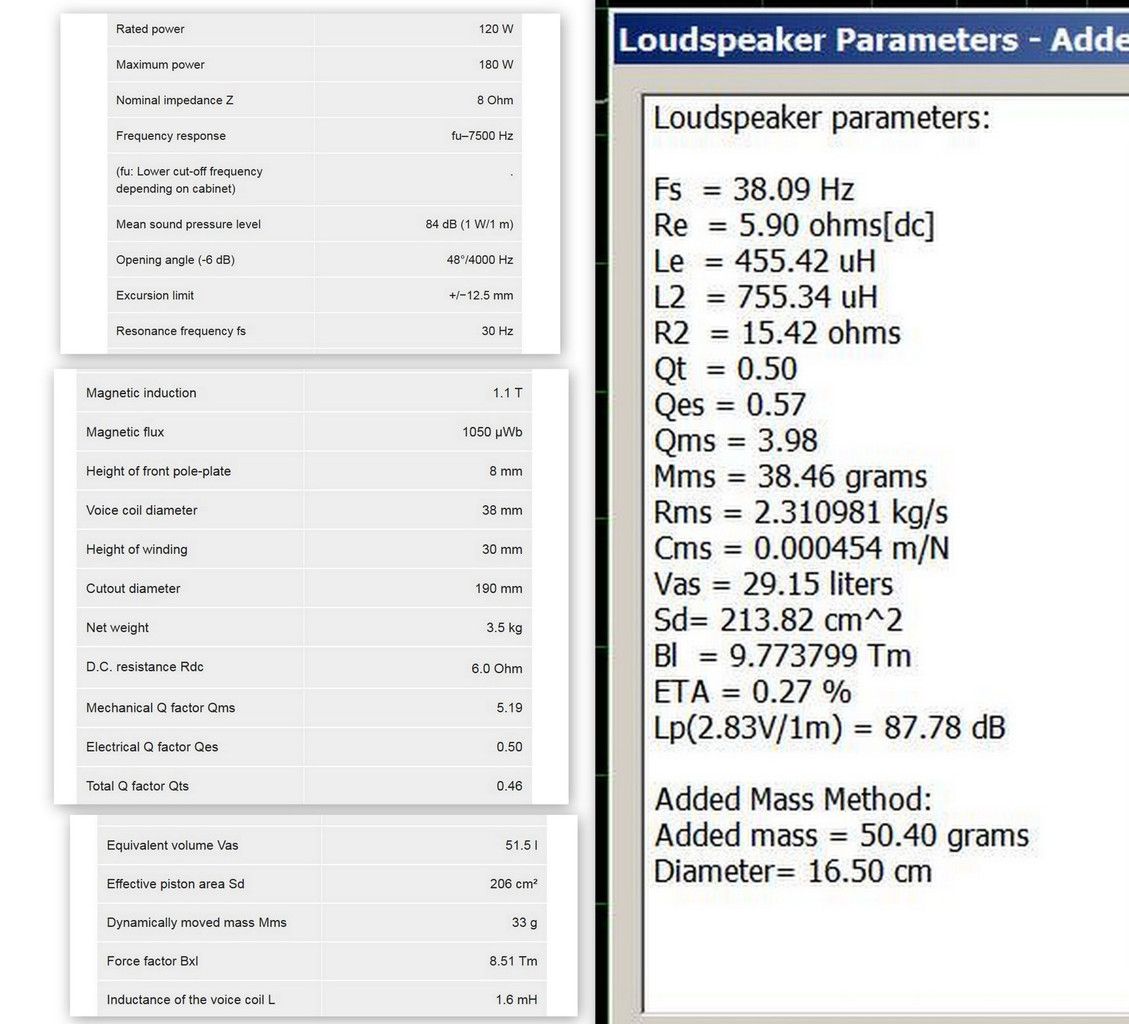

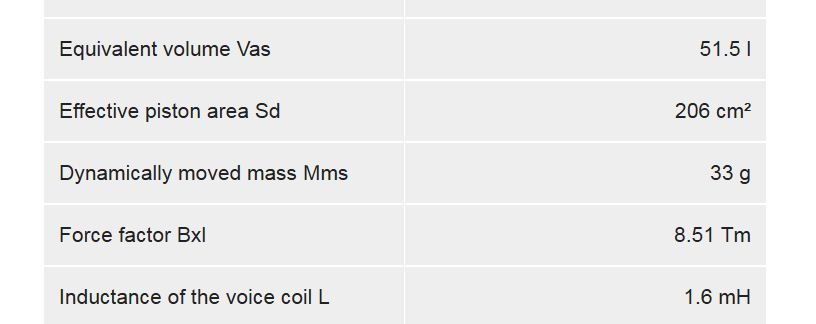

Comparaison des données publiées par le constructeur
et des valeurs mesurées en situation réelle...
Dans le cas présent, les différences ne sont pas énormes sauf pour la fréquence de résonance qui passe de 30 Hz (donnée constructeur) à 38 Hz (valeur mesurée). Ceci se traduira par un rendu écourté dans le grave.
Le Qts mesuré est de 0,5 ce qui l'oriente principalement vers un usage en 1/4 d'onde. Cependant, une utilisation en bass-reflex n'est pas totalement contre-indiquée. Dans ce cas, le volume de charge serait d'environ 40 litres.
...

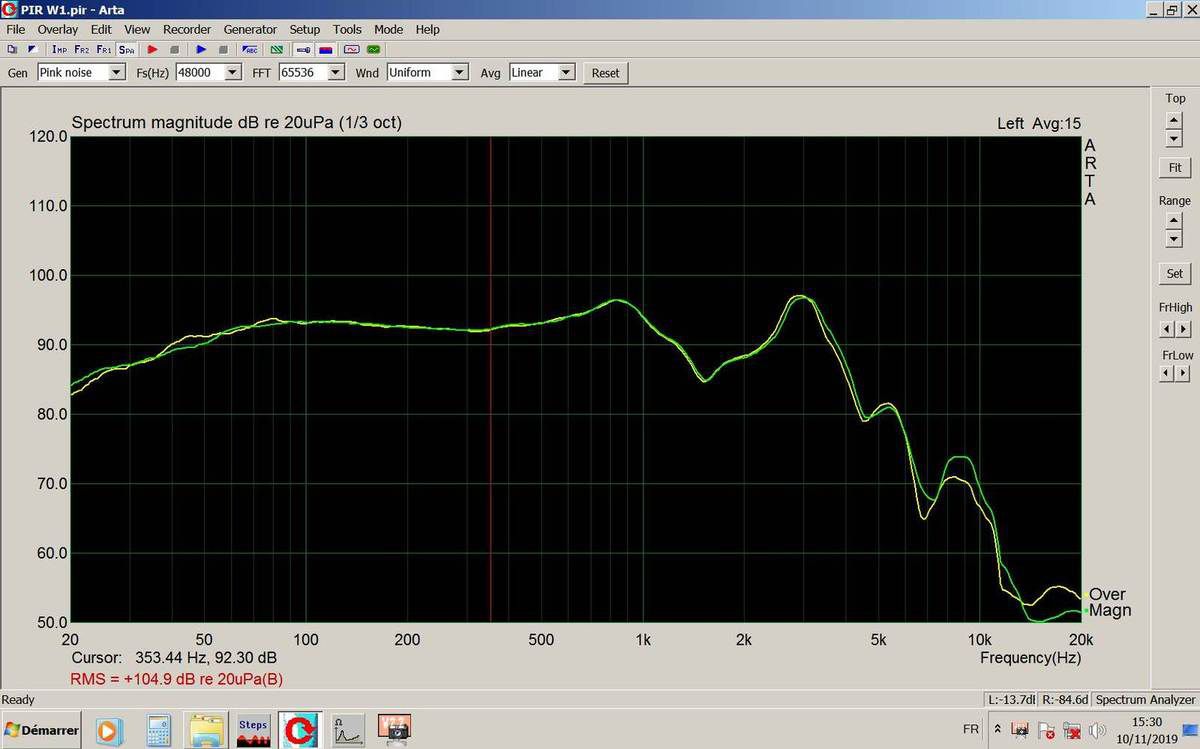

Relevés des courbes de réponse
- Les deux exemplaires sont très similaires, c'est un bon point.
- Les courbes de réponse sont linéaires jusqu'à 1.000 Hz.
- La résonance qui apparaît à 3.000 Hz devra être considérablement atténuée lors du filtrage. je recommande de limiter l'utilisation de ce woofer à 1.000 Hz.
...

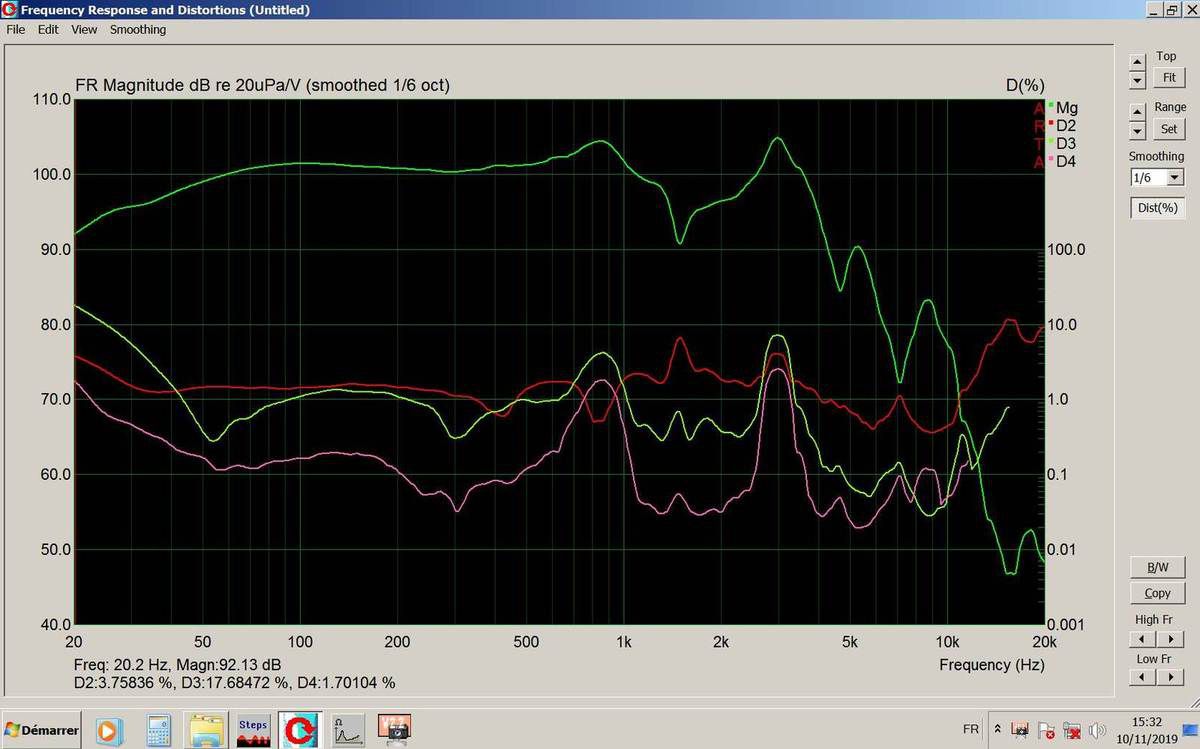

Relevés des taux de distorsion des harmoniques
à niveau moyen +
- Dans la zone d'utilisation, les deux woofers se comportent de la même manière et les taux de distorsion sont normaux.
- Par contre, D3 et D4 grimpent autour de 850 Hz. Il sera donc préférable de ne pas exploiter ce woofer au-delà de 700 Hz.
...

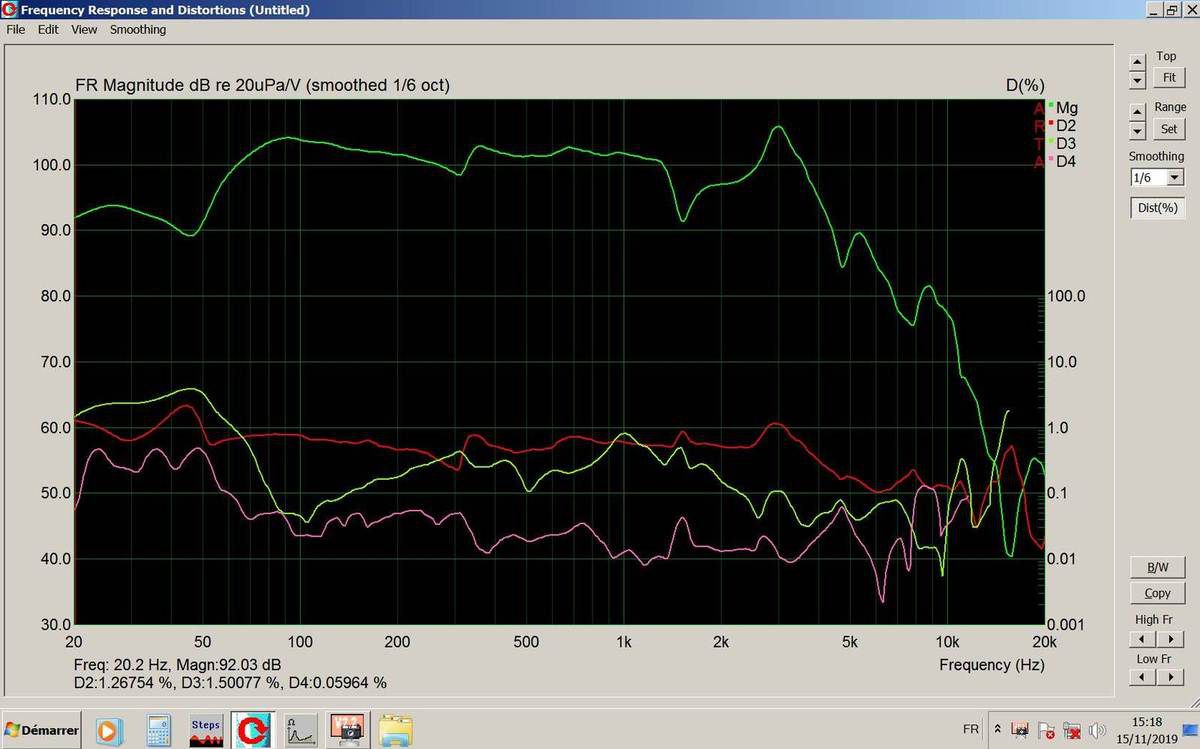

Mesure effectuée à faible niveau
- A faible niveau, les taux de distorsion restent sous la barre du 1%.
...

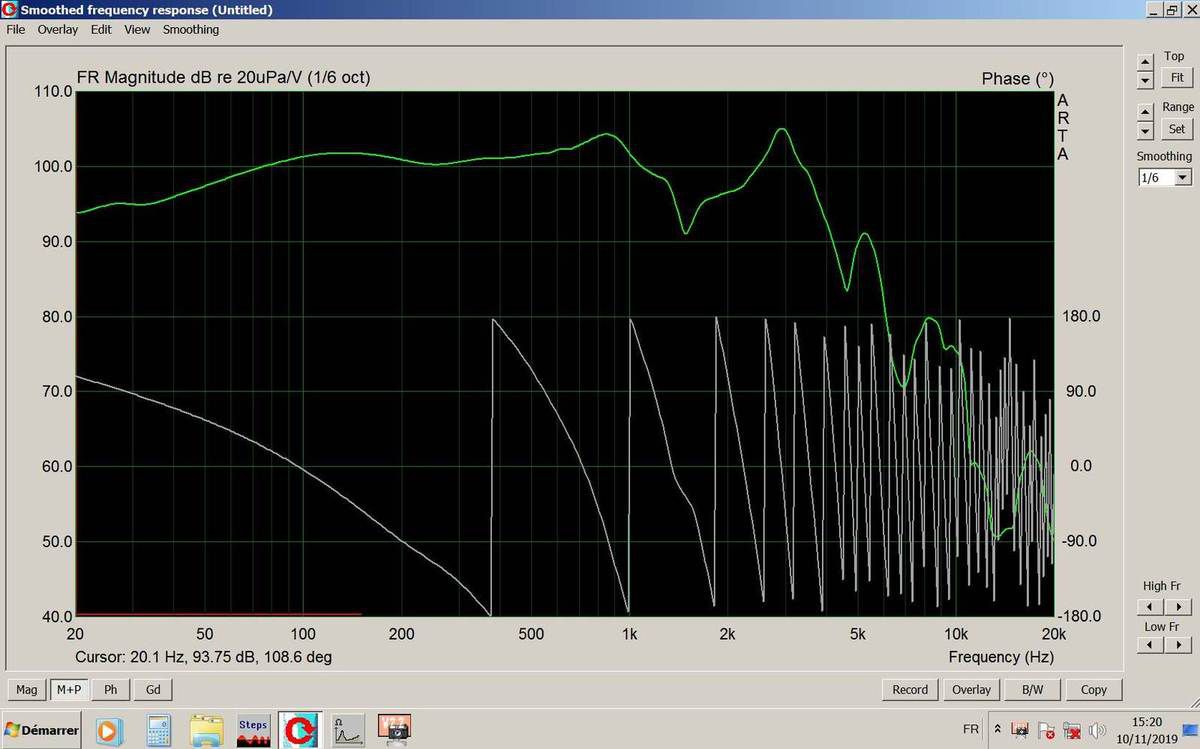

Relevés de l'amplitude et de la phase
- Les deux exemplaires se comportent de la même manière, les relevés sont similaires et les rotations de phase sont régulières et normales.
- Jusqu'à 1.000 Hz, les rotations de phase sont limitées et inférieures à 720°.
...

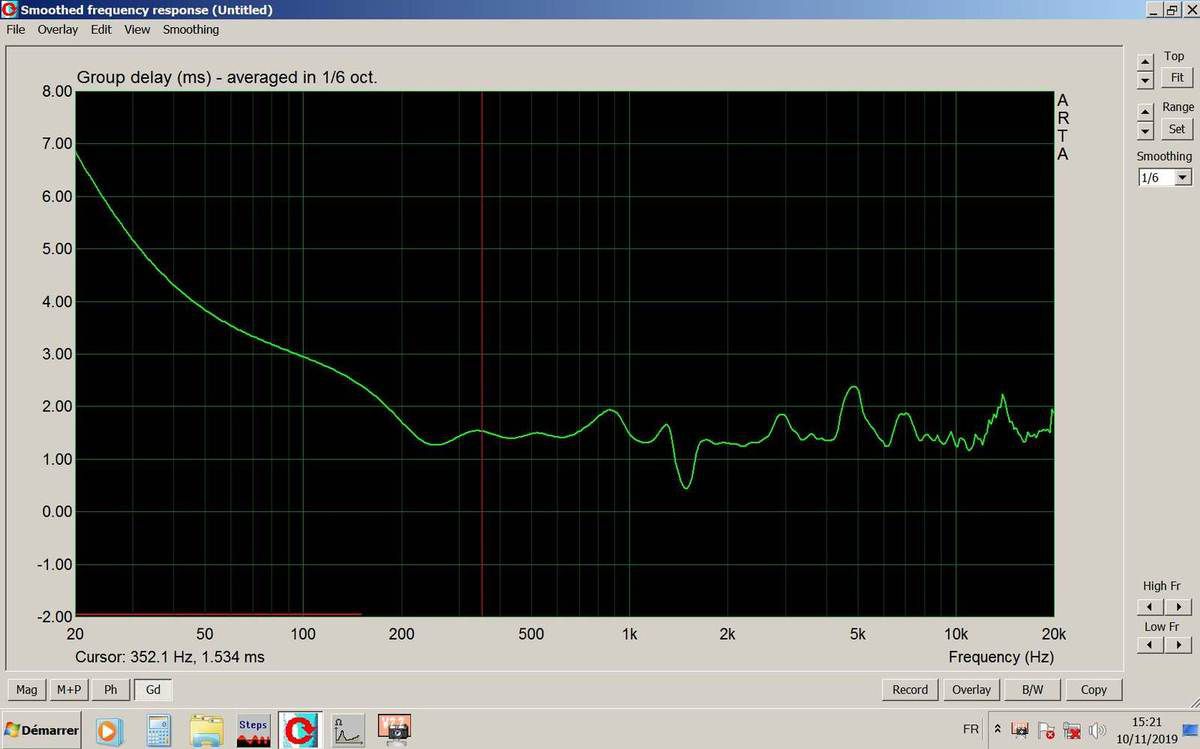

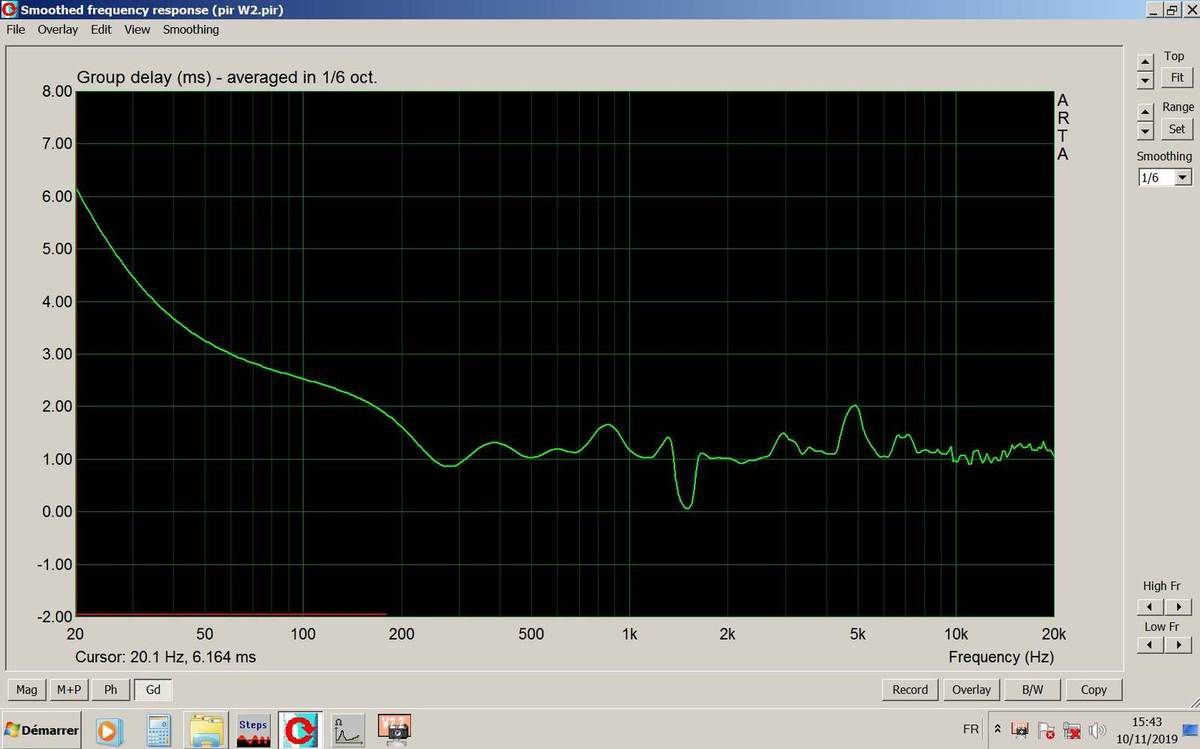

Relevé du group delay
- Les deux woofers se comportent de la même manière, c'est un bon point.
- Aux basses fréquences, il est normal que le retard de groupe soit plus important, 5 mS est normal. Aux fréquences plus élevées, le retard s'estompe pour finalement osciller autour de 1 mS.
- L'allure des courbes et les valeurs relevées sont normales.
...

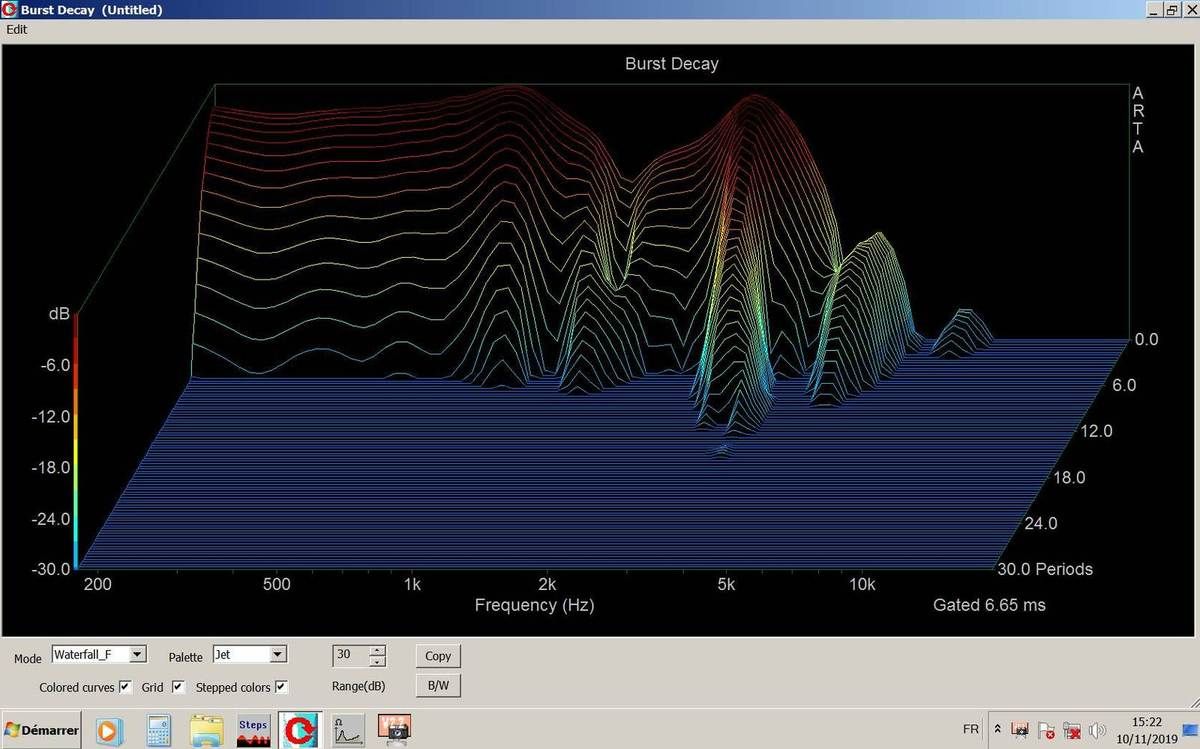

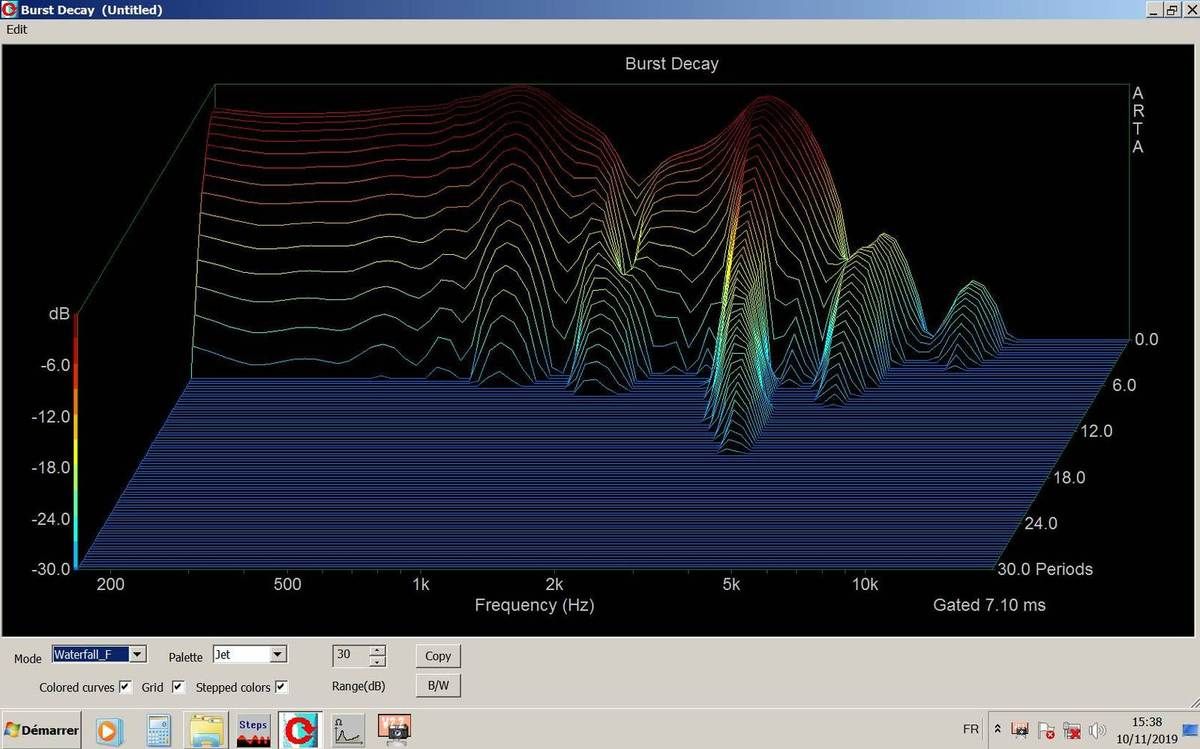

Relevés des Burst Decay
- Les deux woofers se comportent de la même manière.
- Ces graphiques ne font que confirmer des constatations déjà faites précédemment. Une première résonance apparaît vers 1.000 Hz et c'est une confirmation de la limite d'utilisation.
___________________________________
_________________
_____
CONCLUSIONS...
Ce woofer Visaton, un peu vanté au niveau de sa fiche technique, est cependant intéressant.
Je retiens principalement qu'il peut être exploité jusqu'à 700 voire 1.000 Hz et que les taux de distorsion ne sont excessifs.
Le Qts mesuré est de 0,5 ce qui le destine prioritairement à un usage en enceinte 1/4 onde.
Il ne reste plus qu'à le tester à l'écoute..
