ESOTERIC AUDIO DEVICES E100HD

par FLI  -  28 Octobre 2019, 12:54  -  #MES HAUT-PARLEURS

ESOTERIC AUDIO DEVICES  E100HD









Esoteric Audio Devices





E100HD











C'est dans le cadre de l'optimisation des enceintes ALPHA360 de François que j'ai découvert ce HP.







Le haut-parleur EAD E100HD est basé sur le concept de l' Eikona 2 de Ted Jordan, le JX92S. Le fabricant suédois EAD a acquis la licence et a légèrement modifié le modèle. Actuellement il est fabriqué en collaboration avec ScanSpeak.











...













Fiche technique...







Document publié par le constructeur...



















Fiche technique





...





Autre document publié par le constructeur...











...









Extrait de la revue allemande HOBBY HIFI

- mai 2014 -

(tests du E100HD et comparatif)









TEST du EAD E100HD publié par la revue allemande HOBBY HIFI en mai 2014









Mais tous les constructeurs sont de grands vantards...

et donc j'en suis arrivé à ne plus faire confiance qu'à mes mesures.















ESOTERIC AUDIO DEVICES  E100HD
ESOTERIC AUDIO DEVICES  E100HD
ESOTERIC AUDIO DEVICES  E100HD
ESOTERIC AUDIO DEVICES  E100HD
ESOTERIC AUDIO DEVICES  E100HD









Identification des exemplaires disponibles...









Exemplaire 1:

#11097

B:102

7/2012

mesure Rdc = 5,1 ohms



...



Exemplaire 2:

#11173

B:102

7/2012

mesure Rdc = 5 ohms



























LES MESURES ELECTROACOUSTIQUES...









Relevés des courbes d'impédance

et

estimation des paramètres T&S













Comparatif des Z... (M1 en vert)

Comparatif des Z... (M1 en vert)





- Les deux exemplaires mesurés sont très similaires.





- La fréquence de résonance est d'environ 90 Hz, ce qui signifie que son filtre passe-haut devrait avoir une fréquence de coupure de minimum 360 Hz.





- La remontée d'impédance est très faible, ce qui permettra d'obtenir un filtrage efficace.

















Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2
Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2
Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2
Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2
Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2
Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2

Dans l'ordre, mesure M1, mesure M1, T&S du M1, mesure M2, mesure M2, T&S du M2





- Le Mms et le VAS sont faibles, c'est intéressant.





- Le Qts est d'environ 0,7 ce qui le destine aux enceintes closes.





- La sensibilité est de l'ordre de 88 dB... c'est bien.





- Ce HP peut être monté dans de petits volumes, c'est intéressant.





- Les taux de distorsion ne sont pas communiqués !







...

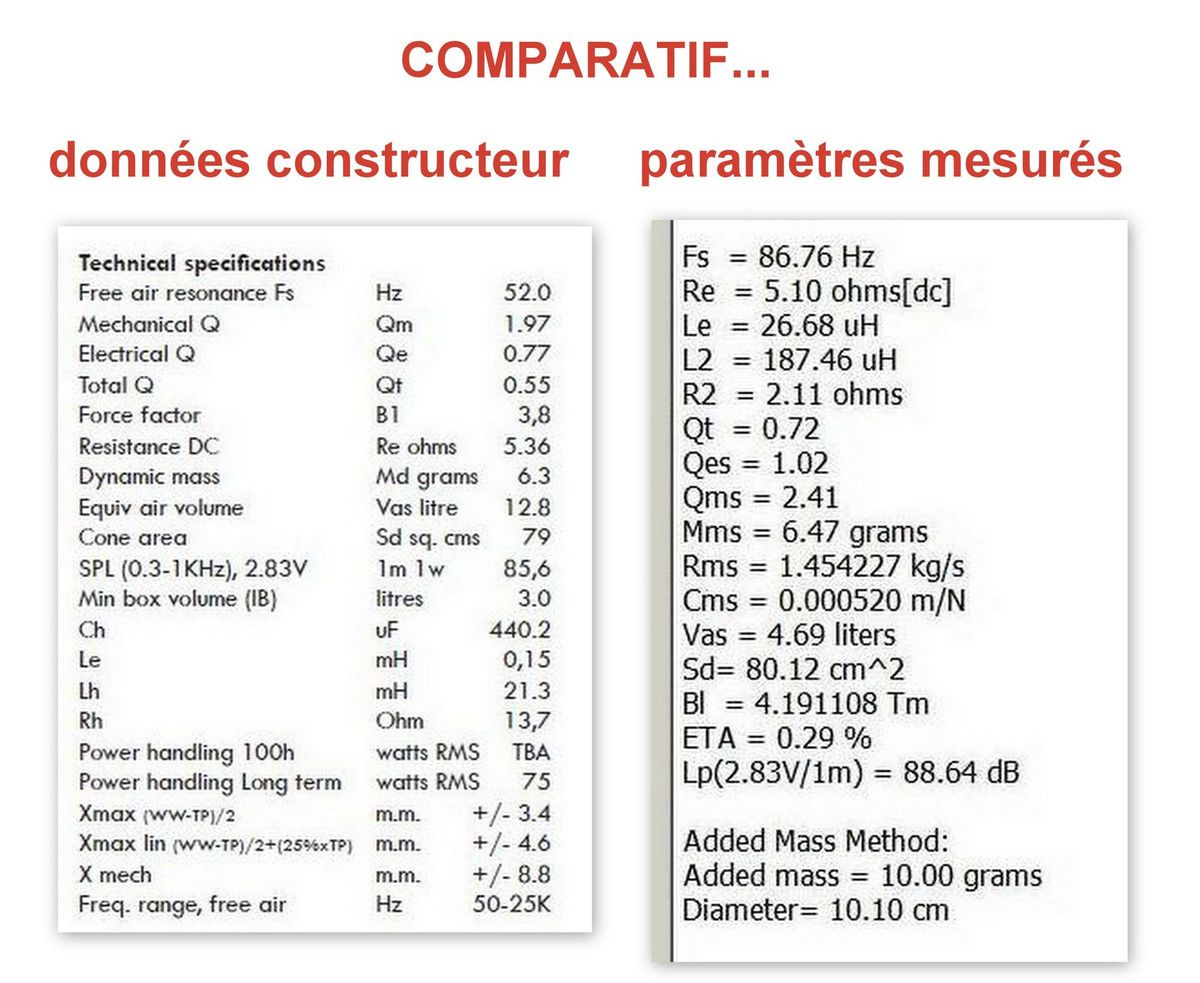

Comparaison des données publiées par le constructeur

et des valeurs mesurées en situation réelle...









Dans le cas présent, les différences ne sont pas négligeables!



Notez surtout les différences sur: Fs, Qt et Vas.













...













Relevés des courbes de réponse

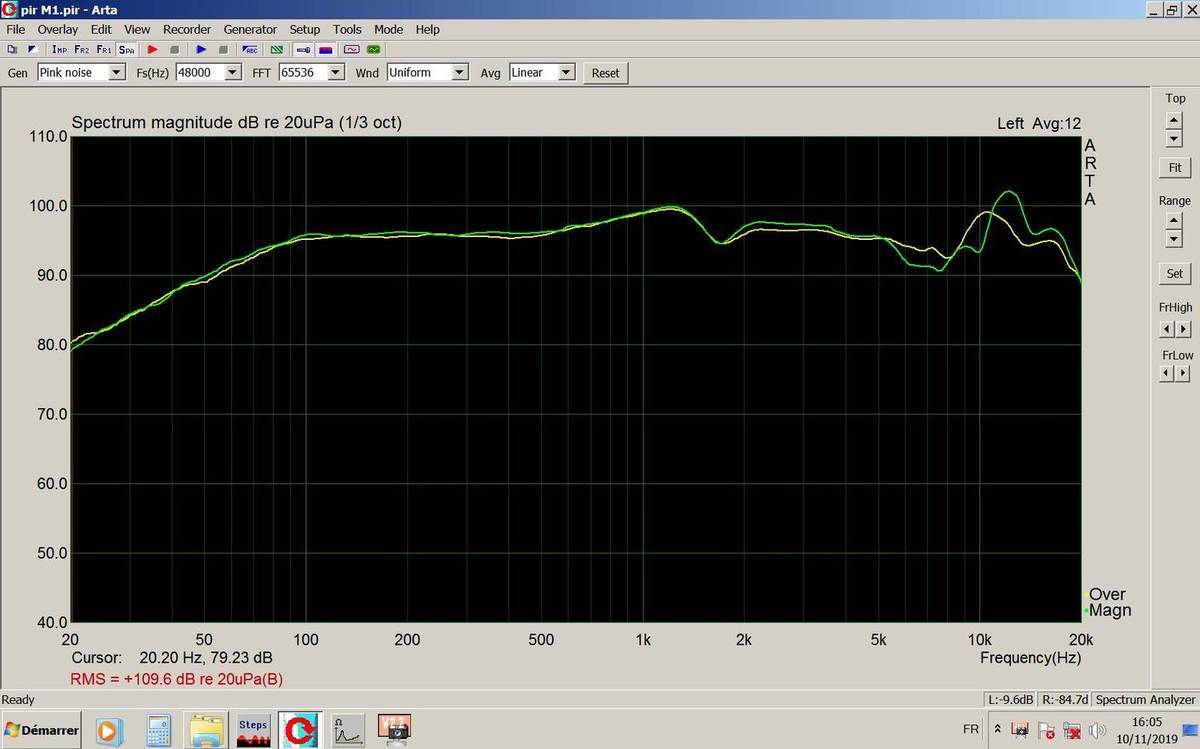

Les courbes de réponse sont superposées, celle du M2 apparaît en vert







- Les deux exemplaires sont très similaires, c'est un bon point.





- Hormis le petit accident à 1.500 Hz, les courbes de réponse sont très linéaires jusqu'à 5.000 Hz.





- Globalement, la courbe de réponse de ce HP large bande est intéressante.









...

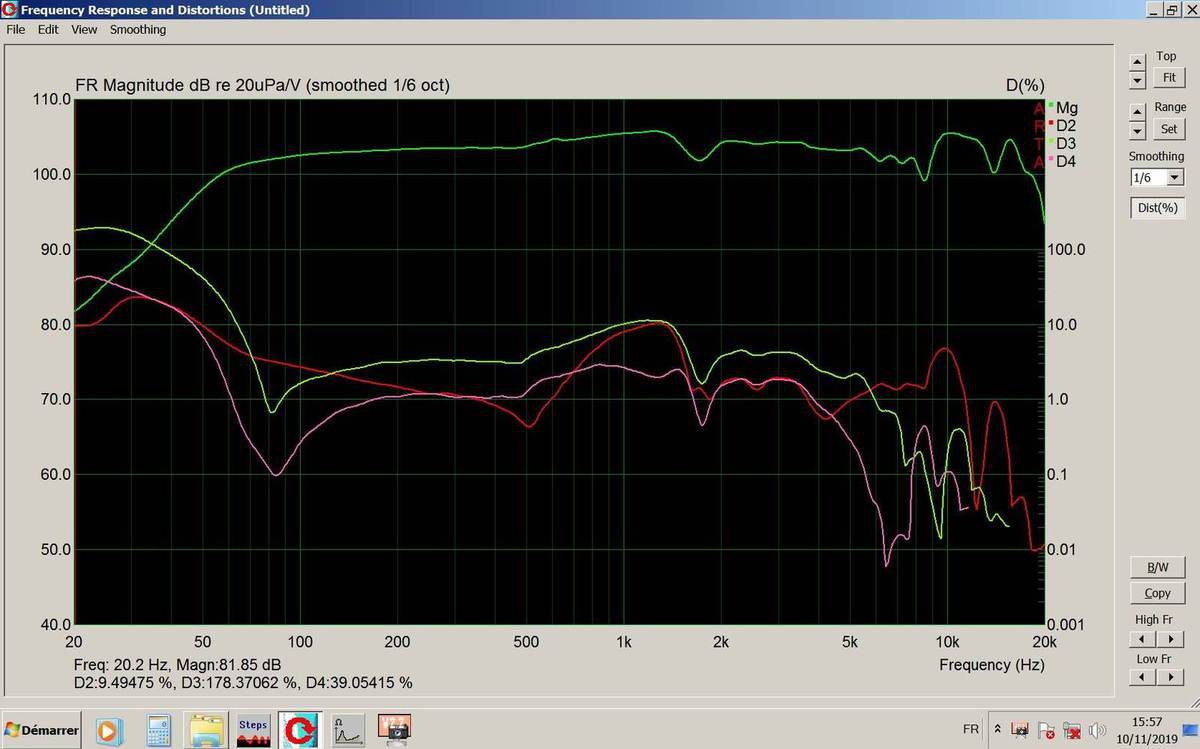

Relevés des taux de distorsion des harmoniques





à niveau moyen +

















- Les deux HPs se comportent de la même manière.





- En milieu de bande, les taux de distorsion sont compris entre 3 et 10%, c'est beaucoup.









...

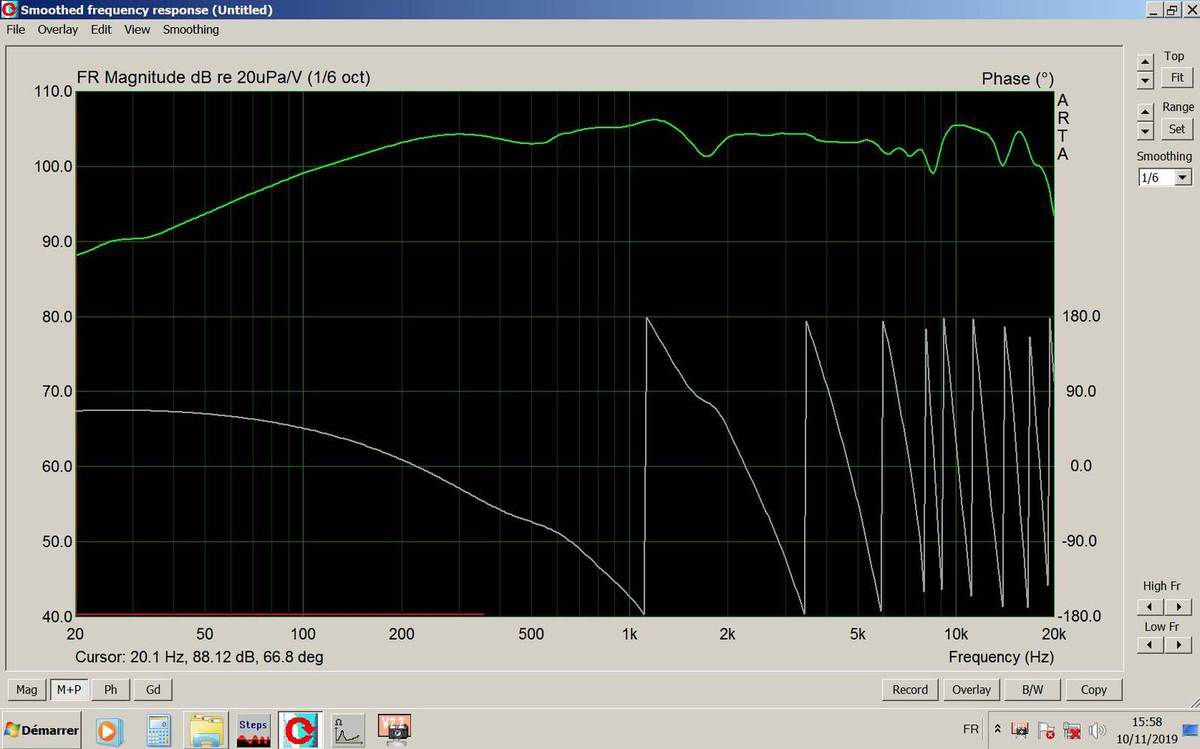

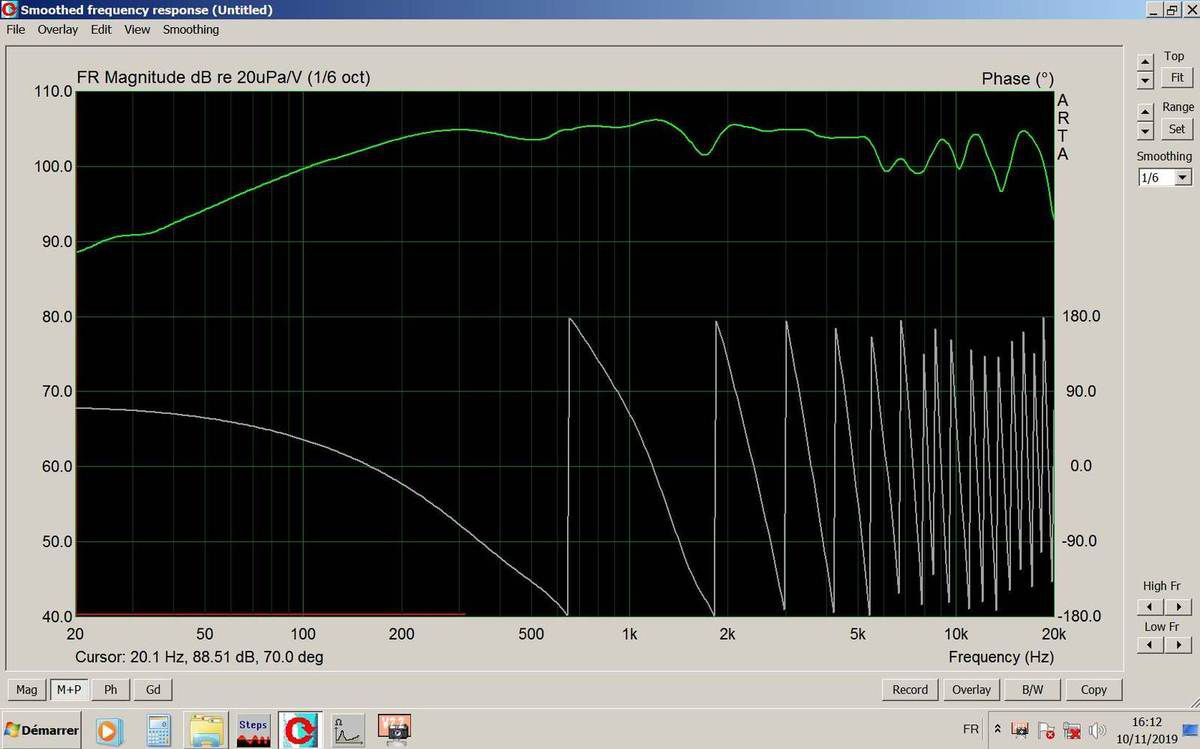

Relevés de l'amplitude et de la phase









M1





M2





- Les deux exemplaires ne se comportent pas exactement de la même manière, M2 induit plus de rotation de phase.









...

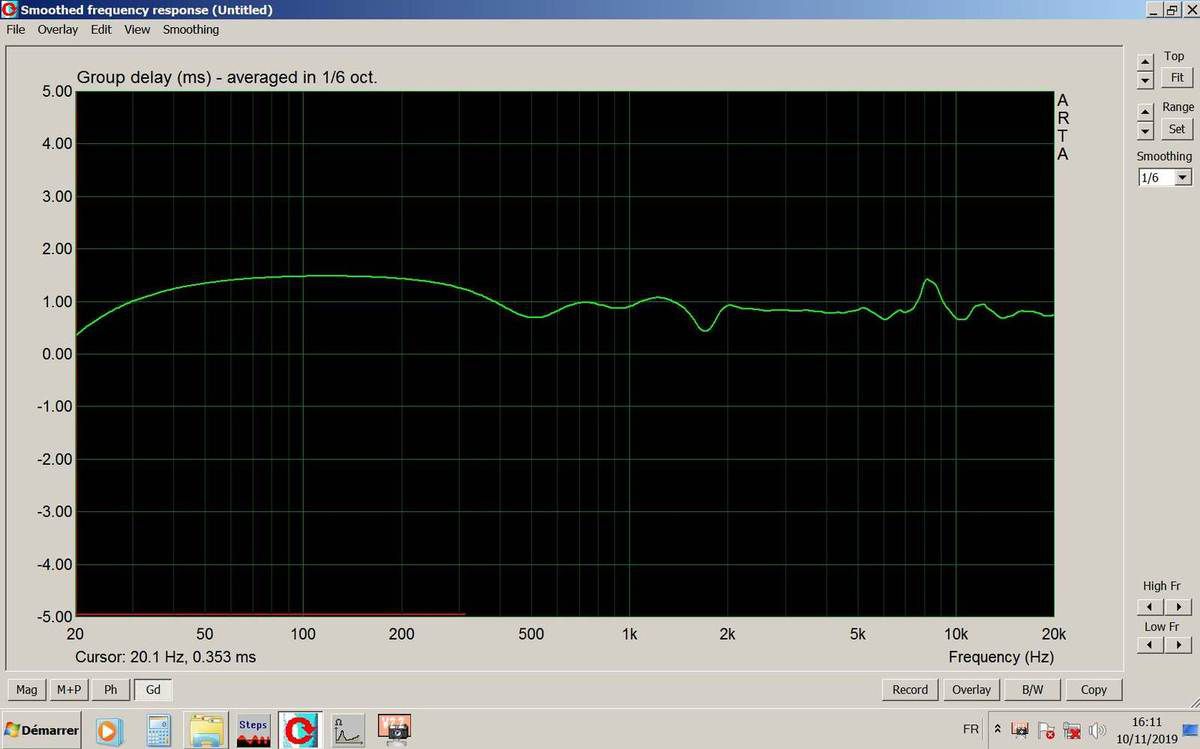

Relevé du group delay









M1





M2





- Globalement, les deux HPs se comportent de la même manière mais M2 accuse un retard plus important. La différence est constante et d'environ 1/2 mS.

Cette constatation est en mettre en parallèle avec la différence relevée au niveau du group delay.





- Le retard est très faible aux basses fréquences, il est d'ailleurs assez constant sur l'ensemble du spectre.





- Les valeurs relevées sont normales.









...

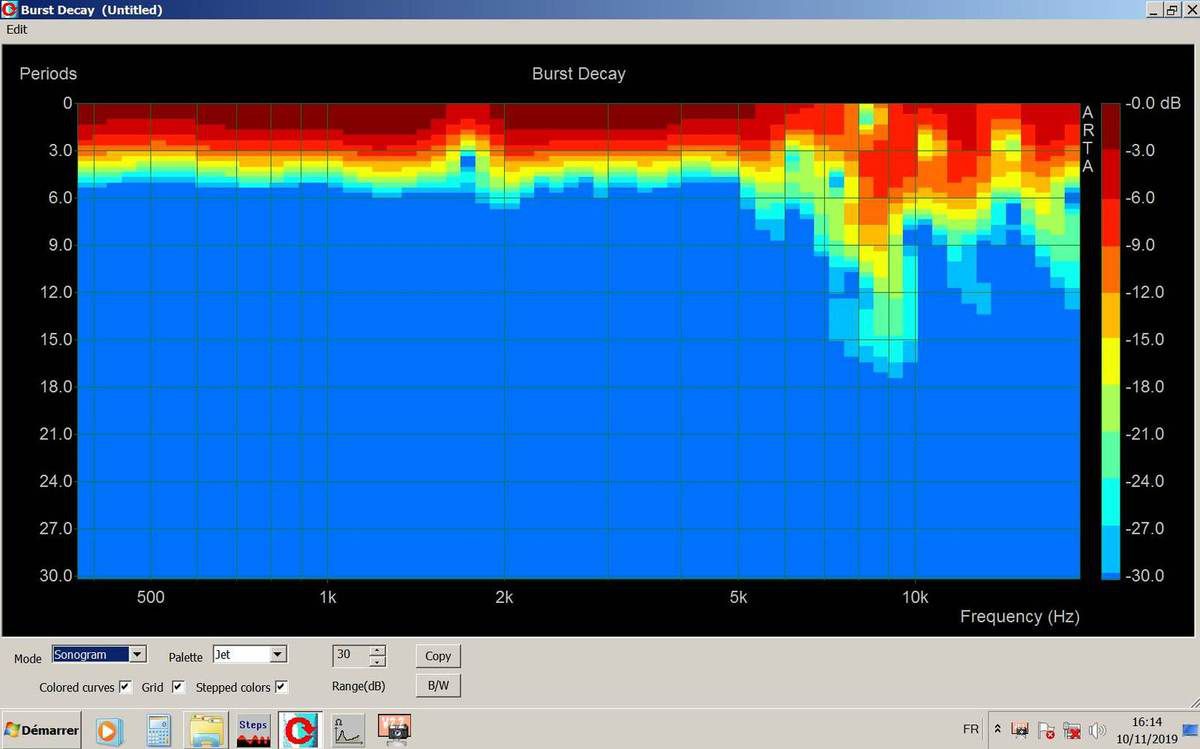

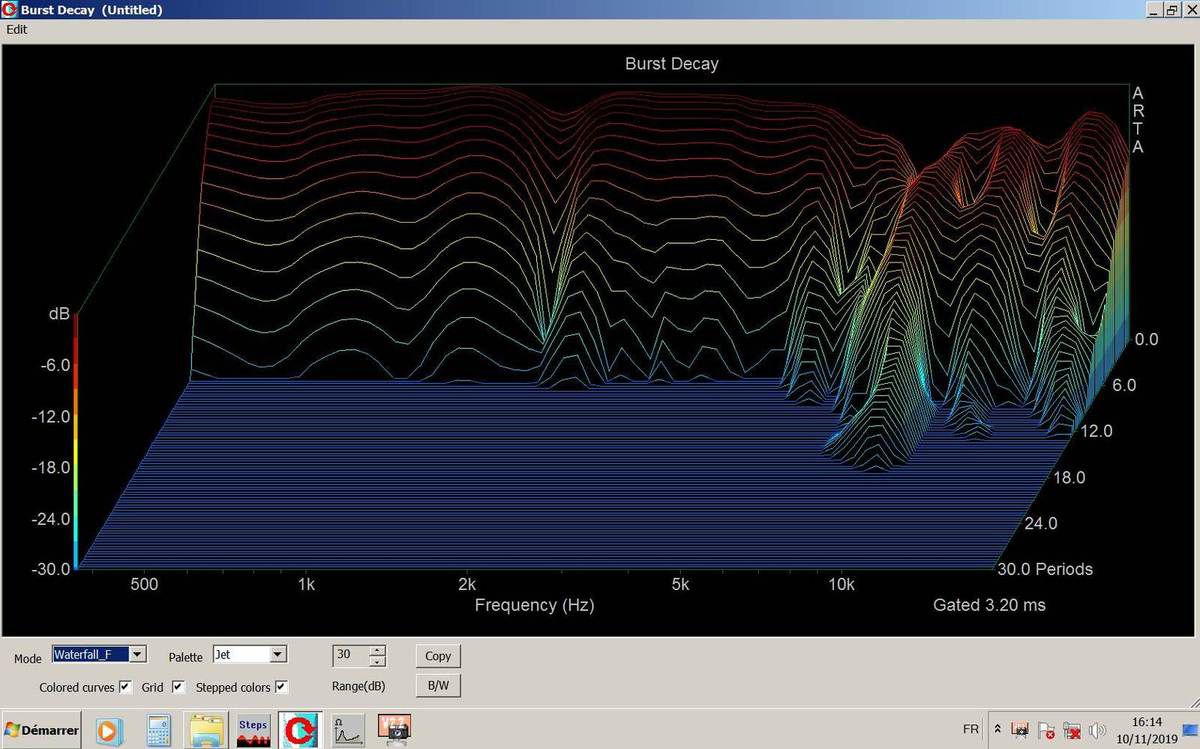

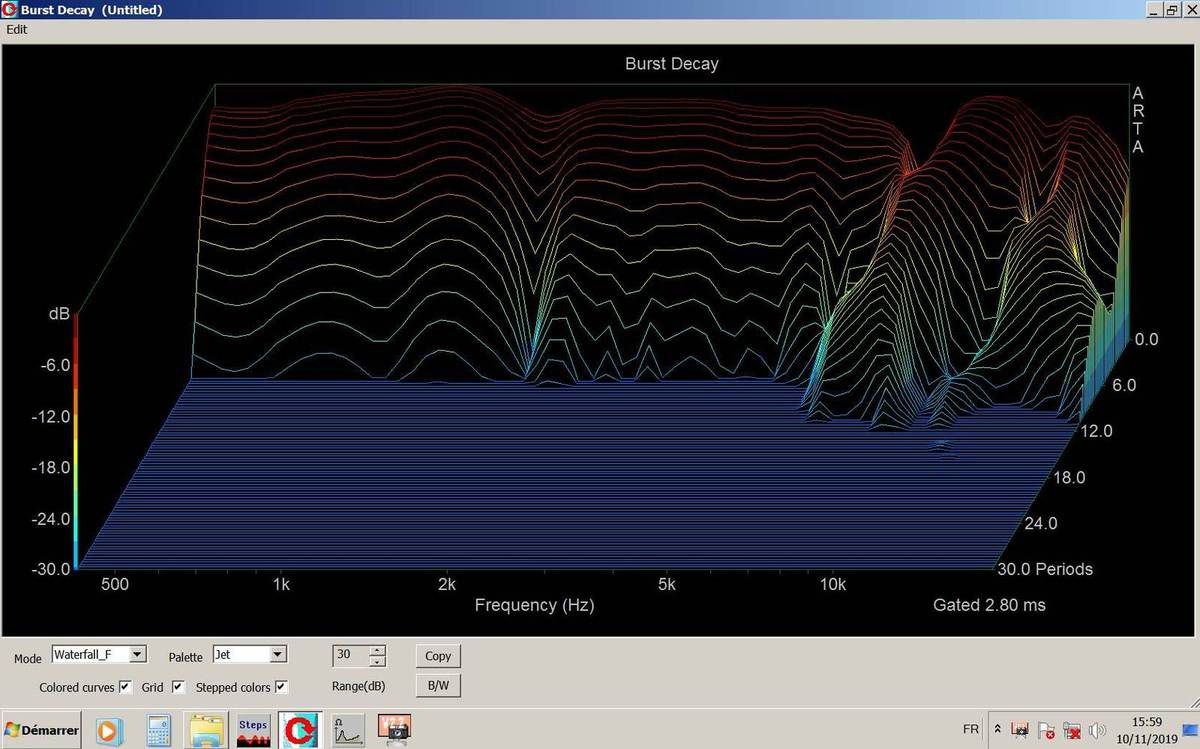

Relevés des Burst Decay et Sonogram









M1





M1







M2





M2





- Jusqu'à 5 - 6 Khz, les deux HPs se comportent de la même manière et aucune résonance ne vient perturber le spectre. Au-delà de cette plage des résonances viennent parasiter le signal. Il est donc conseillé de ne pas exploiter ce HP au-delà de 5.000 Hz.





- Ces graphiques ne font que confirmer des constatations déjà faites à la lecture des courbes de réponse.









___________________________________

_________________

_____











CONCLUSIONS...







Ce large bande est intéressant en temps que tel mais les taux de distorsion des harmoniques sont élevés. Il faudra le réserver aux systèmes peu puissants.



Mention ajoutée à postériori....

Lors du travail accompli sur les Alpha360, j'ai constaté que ce HP présentait des taux de distorsion normaux une fois filtré... Pour plus d'informations, voyez l'article concernant l'optimisation des Alpha360.





S'il est utilisé comme médium, il est préférable de l'exploiter entre 400 et 5.000 Hz. C'est dans cette zone que ses caractéristiques techniques sont les plus intéressantes et sans gros défaut.





Son Qts le destine prioritairement à un usage en enceinte close, volume >5 litres.







Il ne reste plus qu'à le tester à l'écoute..
