SEAS CA25RE4X

par FLI  -  3 Septembre 2019, 06:29

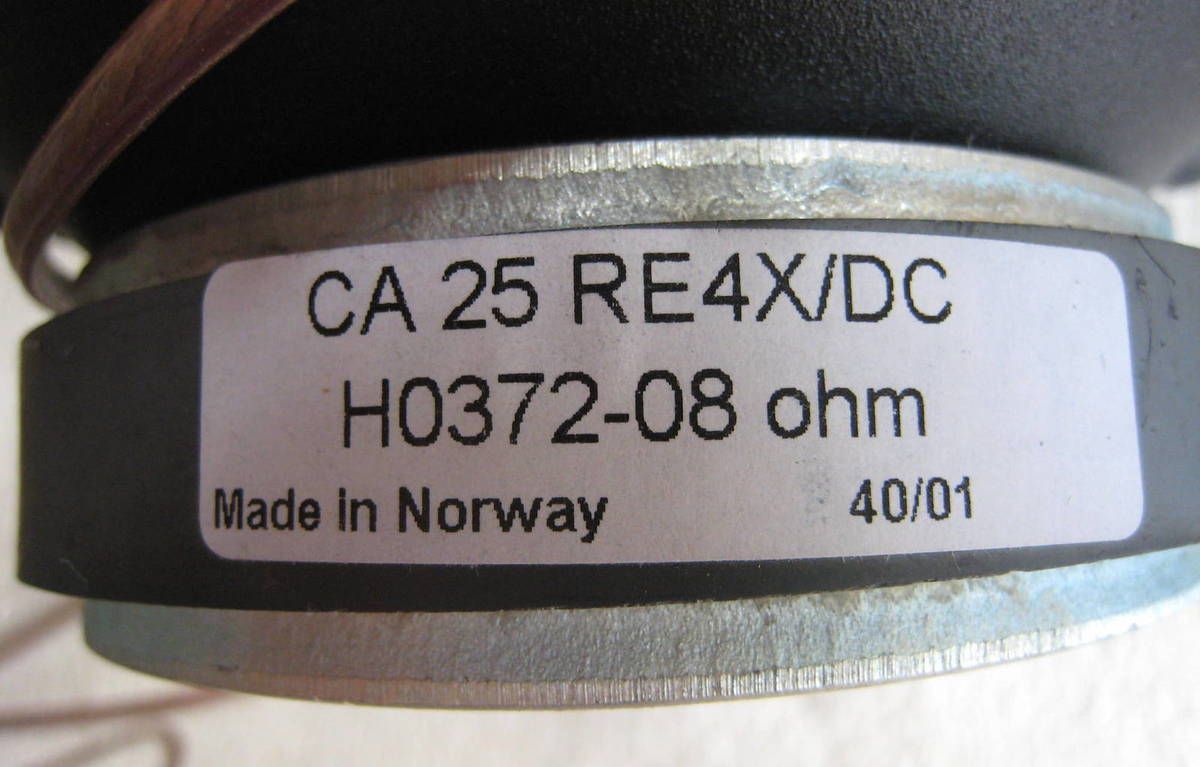

SEAS CA25RE4X

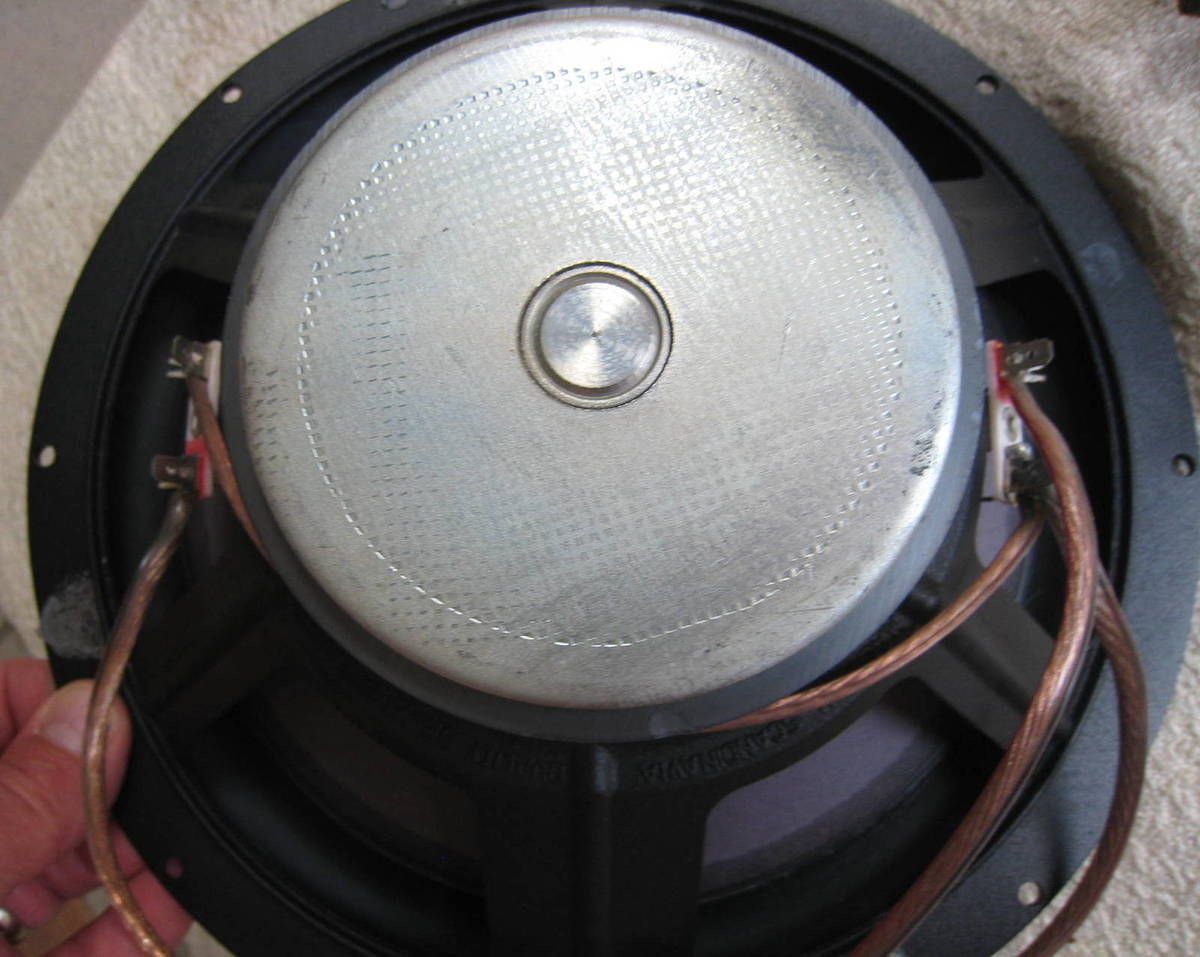

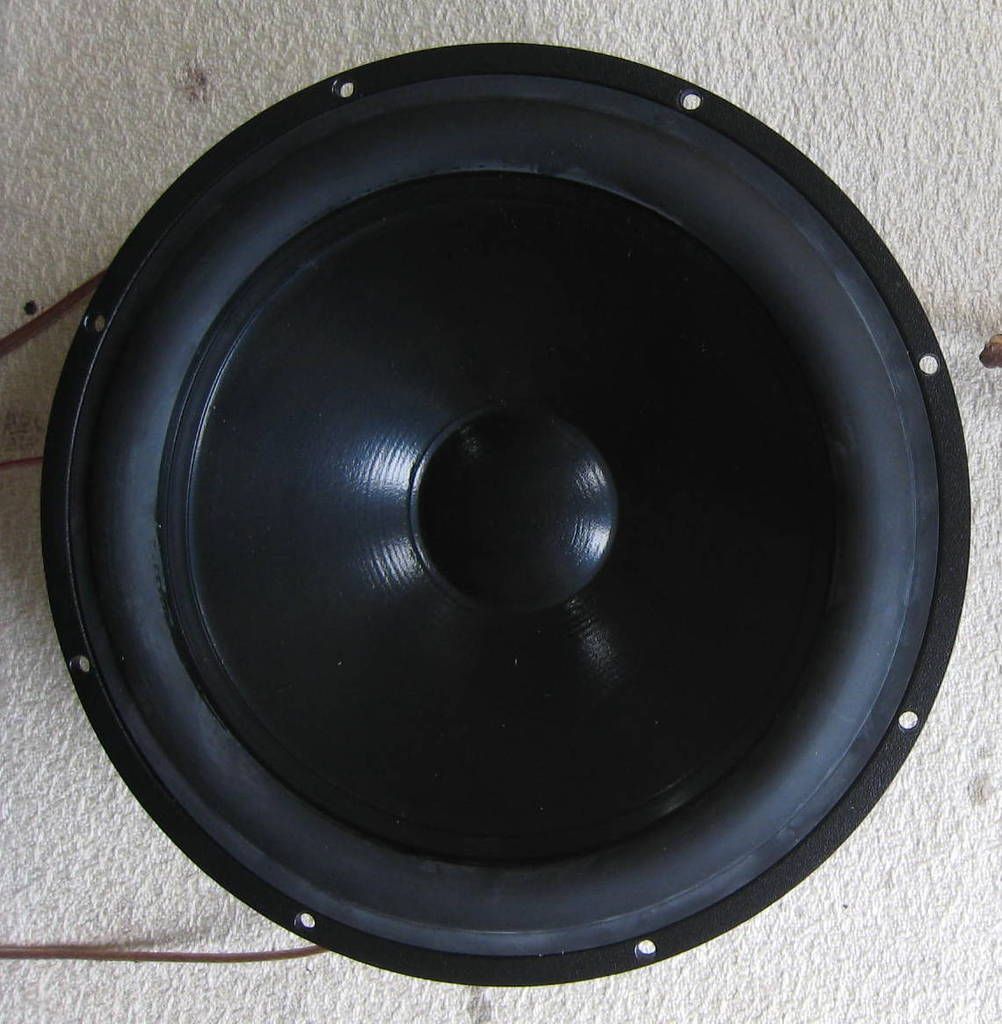

PRESENTATION...







SEAS CA25RE4X
SEAS CA25RE4X
SEAS CA25RE4X

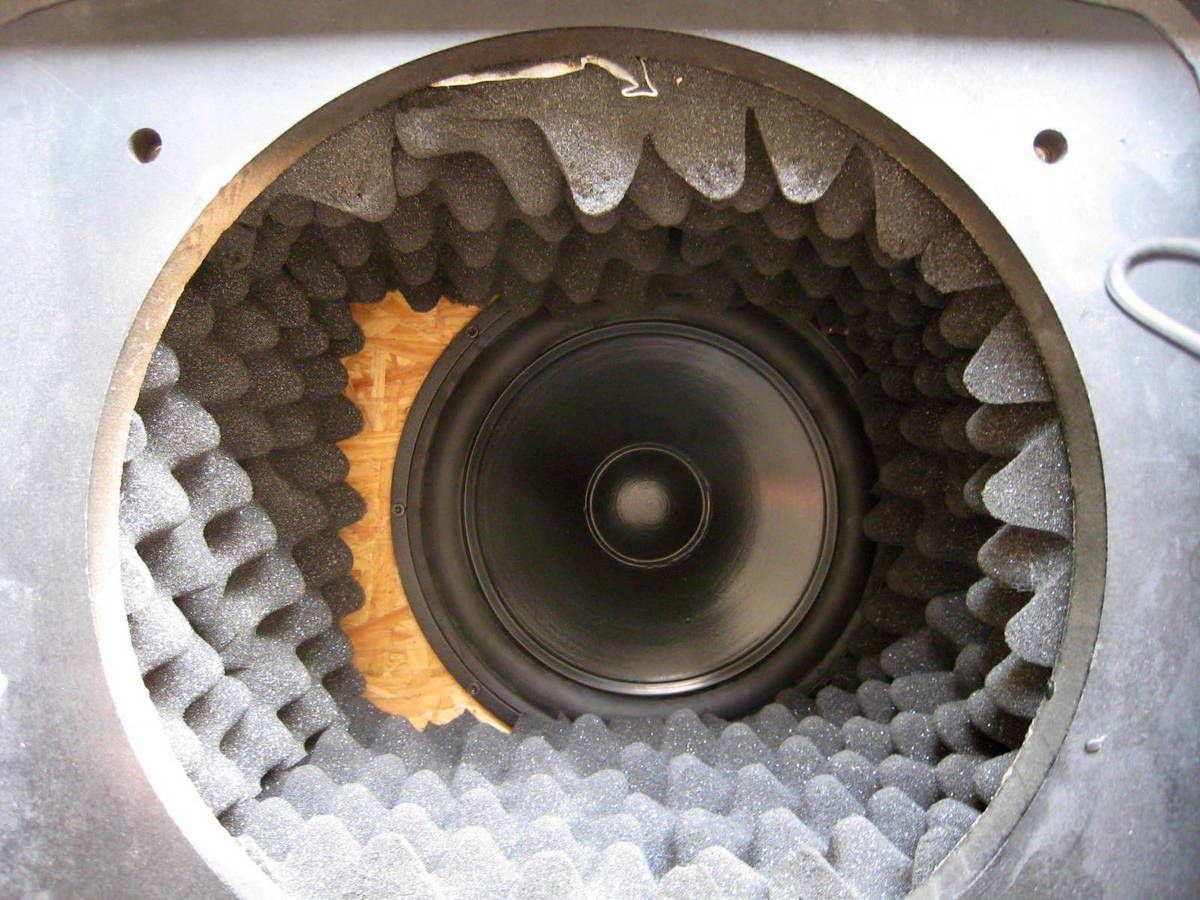

J'ai découvert ce haut-parleur lors de l'optimisation des enceintes BC Acoustique "NIL" de Frederik.





C'est un superbe woofer qui, à mon sens, est mal exploité dans les NIL.





Son usage en charge asymétrique ne permet pas de mettre en valeur ses qualités hifi.

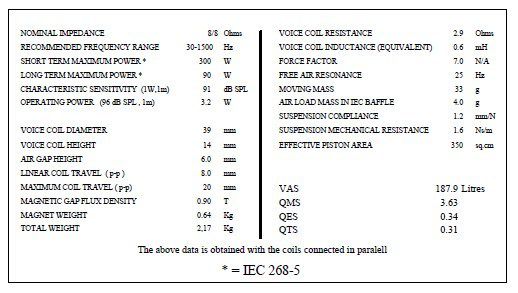

FICHE TECHNIQUE...

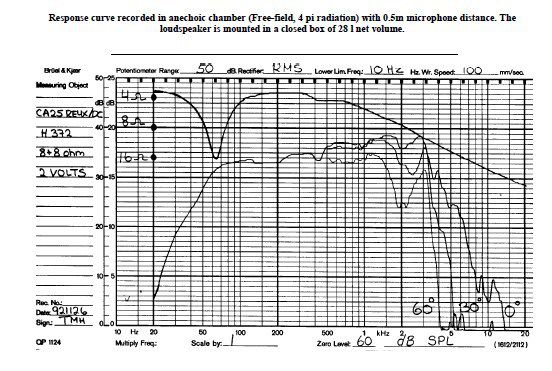

Informations publiées par le constructeur...





















Ses caractéristiques techniques sont intéressantes.



Il est destiné à un usage en charge close ou en bass reflex.



La présence de 2 bobines permet des combinaisons qui peuvent se révéler avantageuses.









________________________________







MES MESURES...

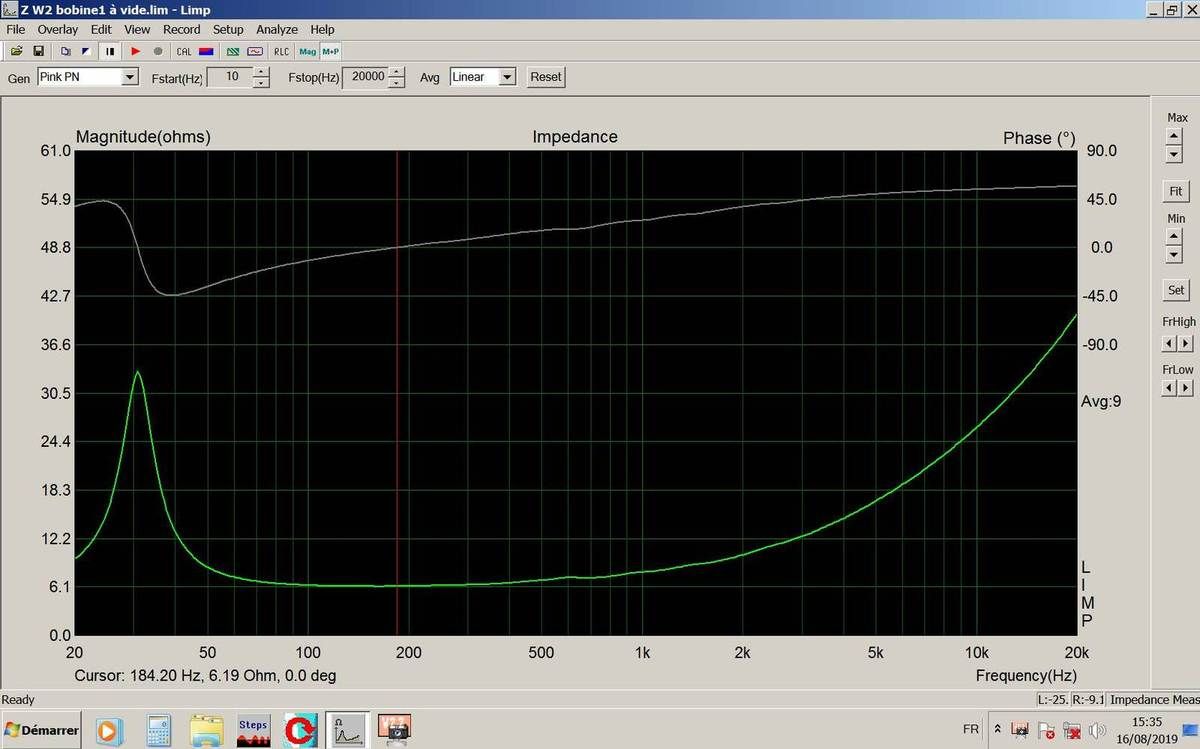

La courbe d'impédance...

Avec une seule bobine en service...

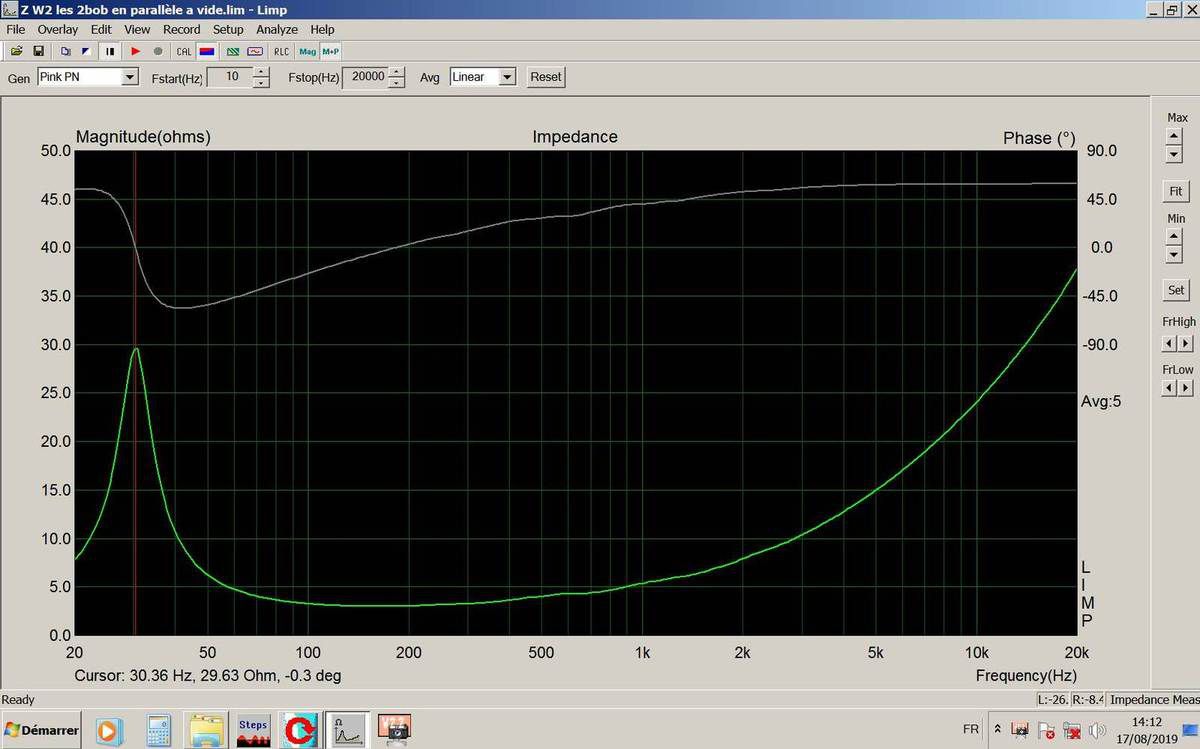

Avec les 2 bobine en //...







La fréquence de résonance est de 30 Hz, c'est remarquable.



La remontée d'impédance est importante et demandera, dans de nombreux cas, à être corrigée.









...

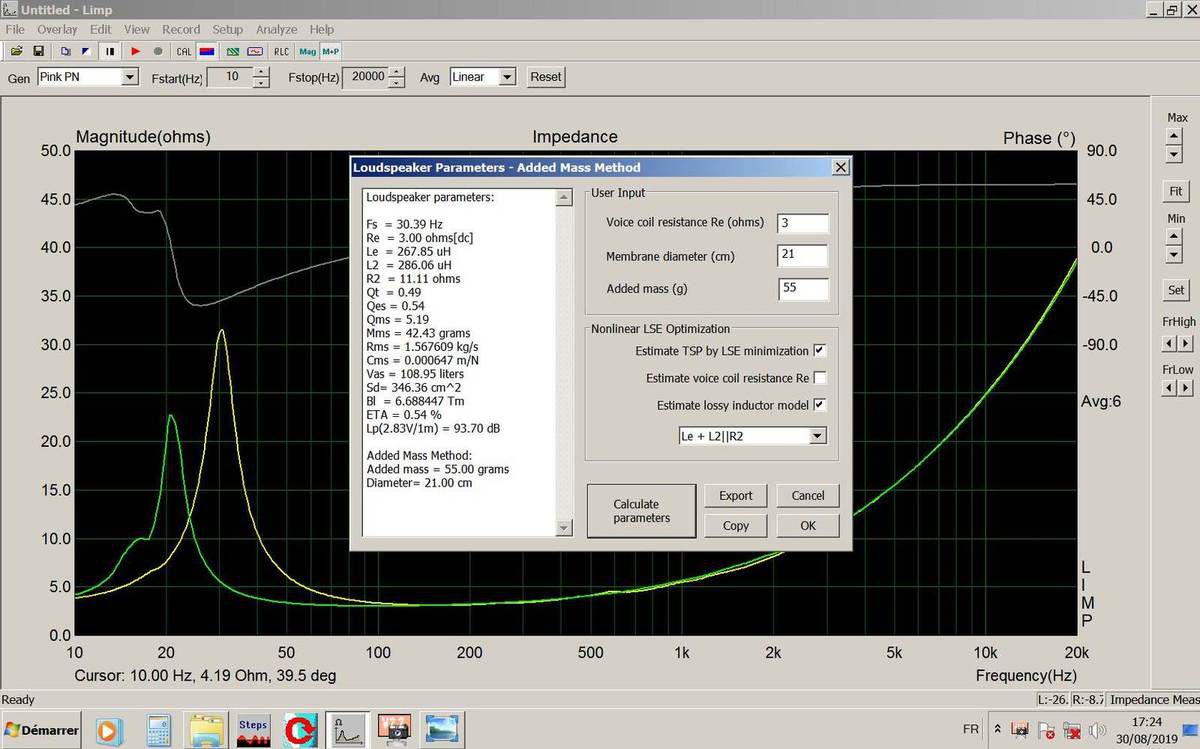

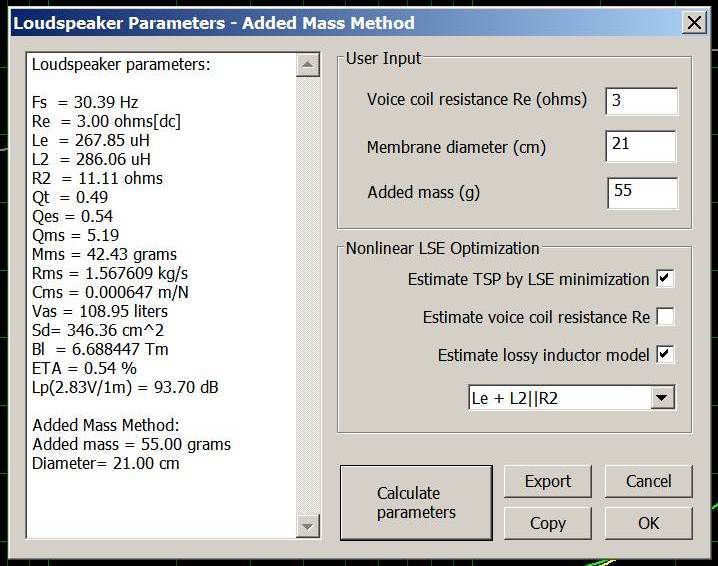

L'évaluation des paramètres T&S...









Avec les 2 bobines en //...









Son Sts de 0,49 le destine plutôt à un usage en charge close ou en bass reflex.



Le Mms de 42 g est correct pour un woofer et sa sensibilité de 93 dB est remarquable.









...













MESURE DE LA COURBE DE REPONSE..

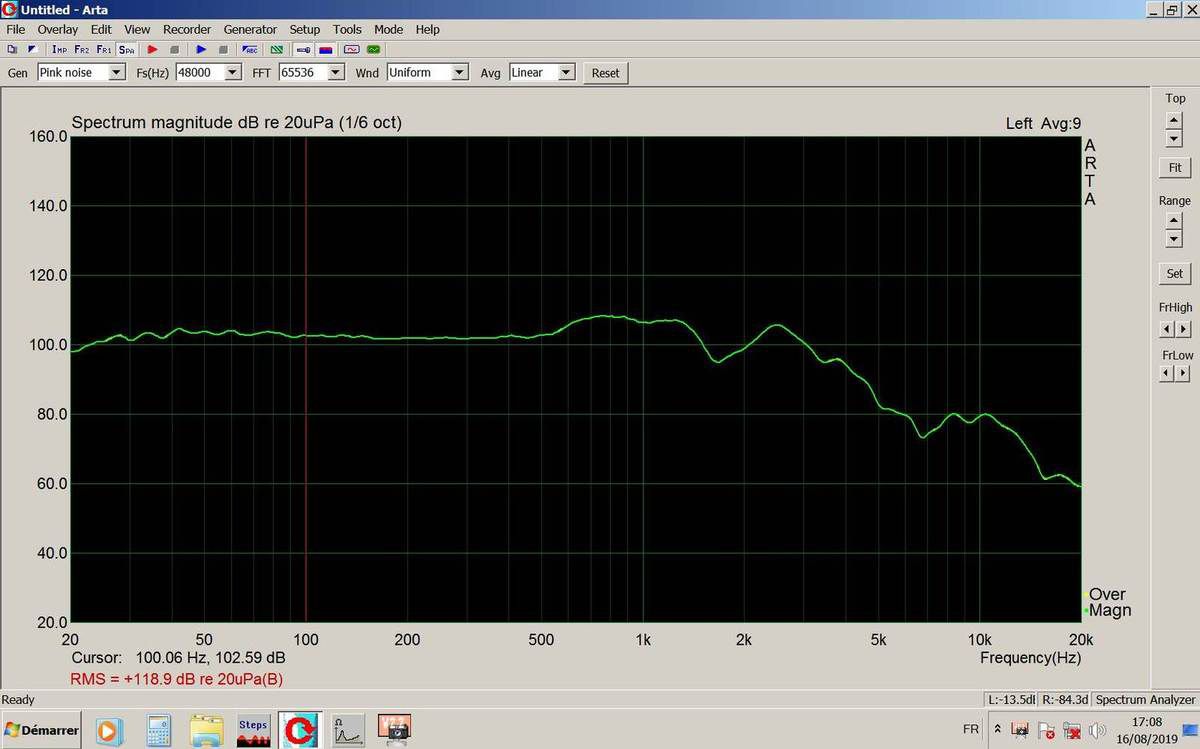

Avec 1 bobine en service...

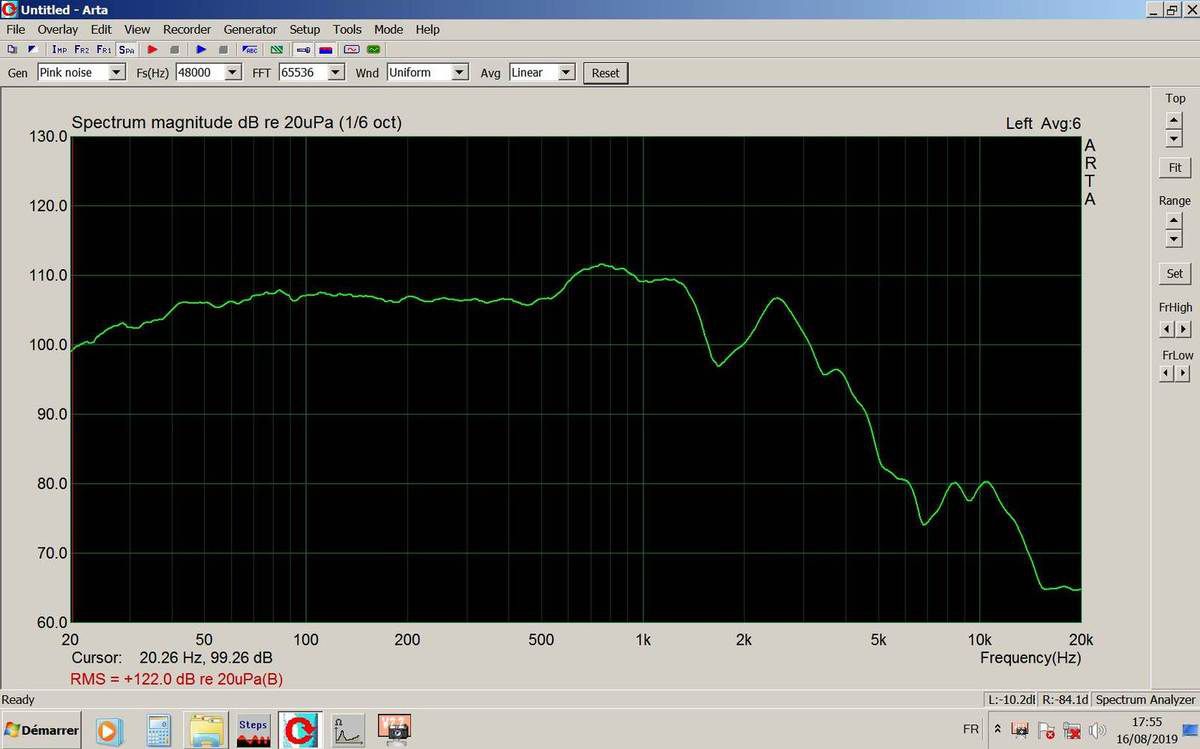

Avec les 2 bobines en //...





La courbe de réponse est parfaitement linéaire jusqu'à 500 Hz, on peut présager que c'est la limite d'utilisation.













...











Mesure des taux de distorsion des harmoniques...









Avec les 2 bobines en //,

mesure effectuée à niveau moyen...





Globalement les niveaux restent sous la barre de 1 %...

C'est remarquable!

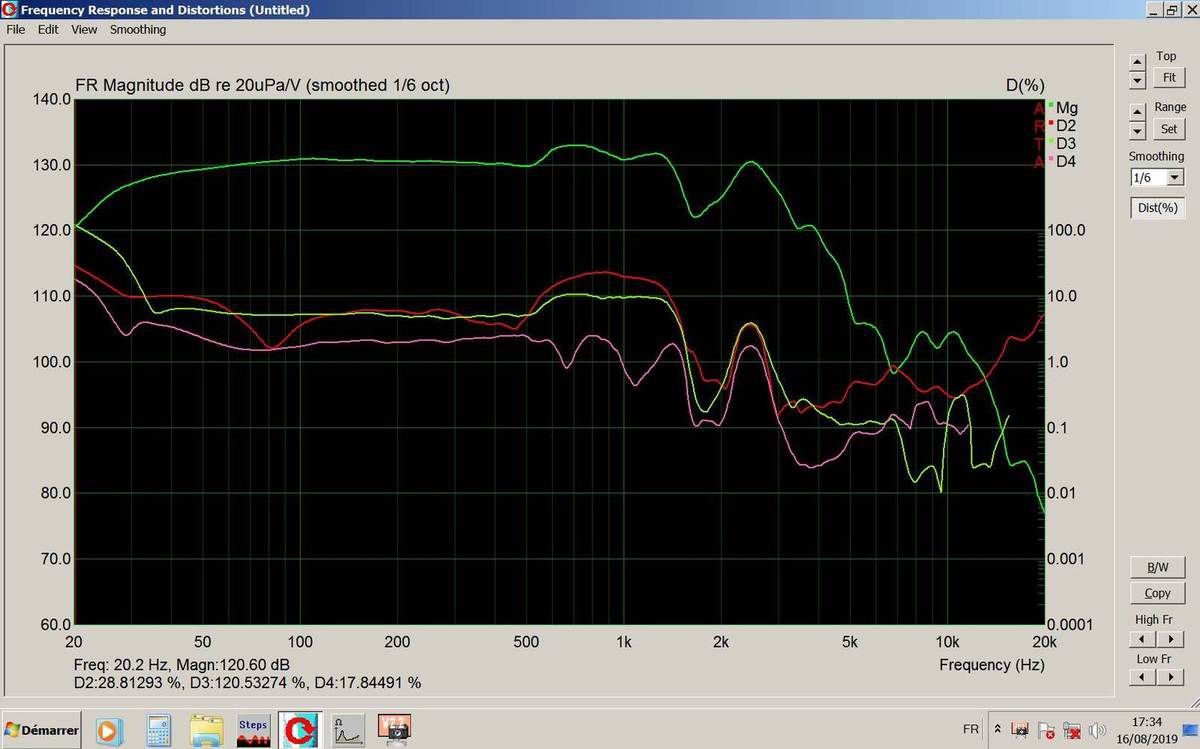

mesure effectuée à niveau élevé...





Jusqu'à 500 Hz, les taux restent sous la barre des 10 %, au-delà de 500 Hz, c'est un peu moins bien mais encore très acceptable.









....











Mesure Magnitude et Phase...

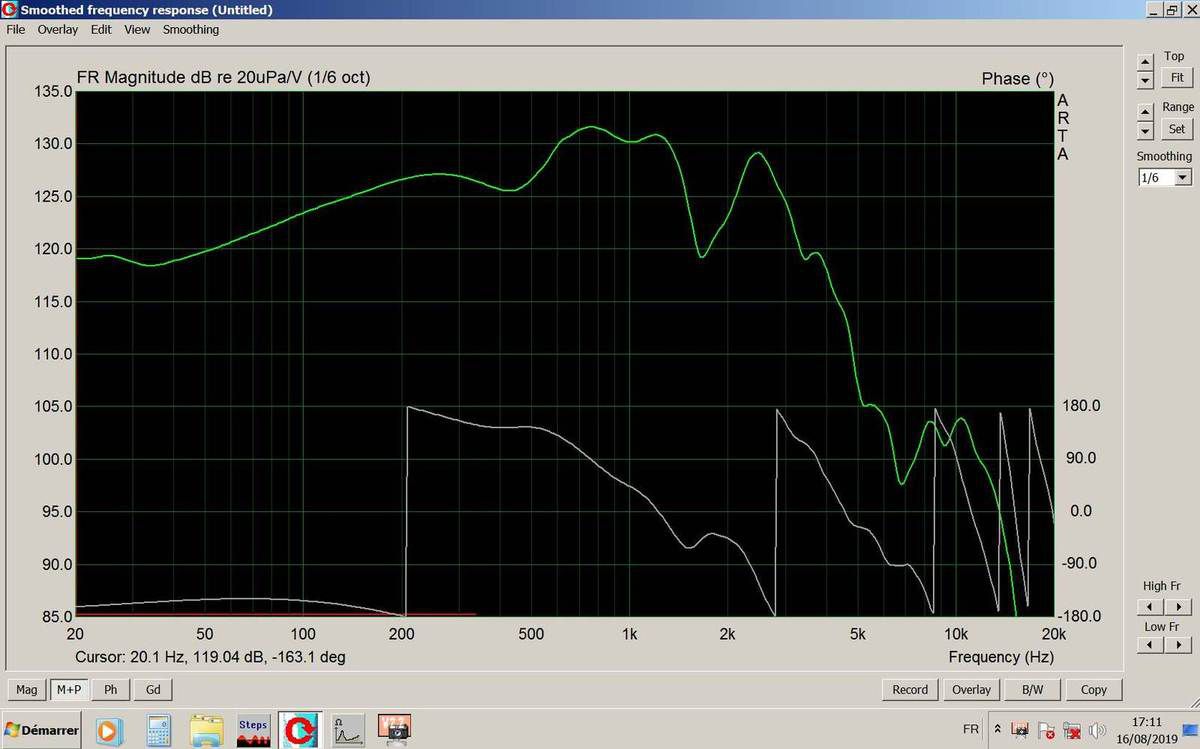

Avec 1 bobine en service....











Avec les 2 bobines en //...





Jusqu'à 300 - 400 Hz, c'est parfait, au-delà c'est trop perturbé.

Cependant les rotations de phase restent "propres".









...











MESURE DU GROUPE DELAY...

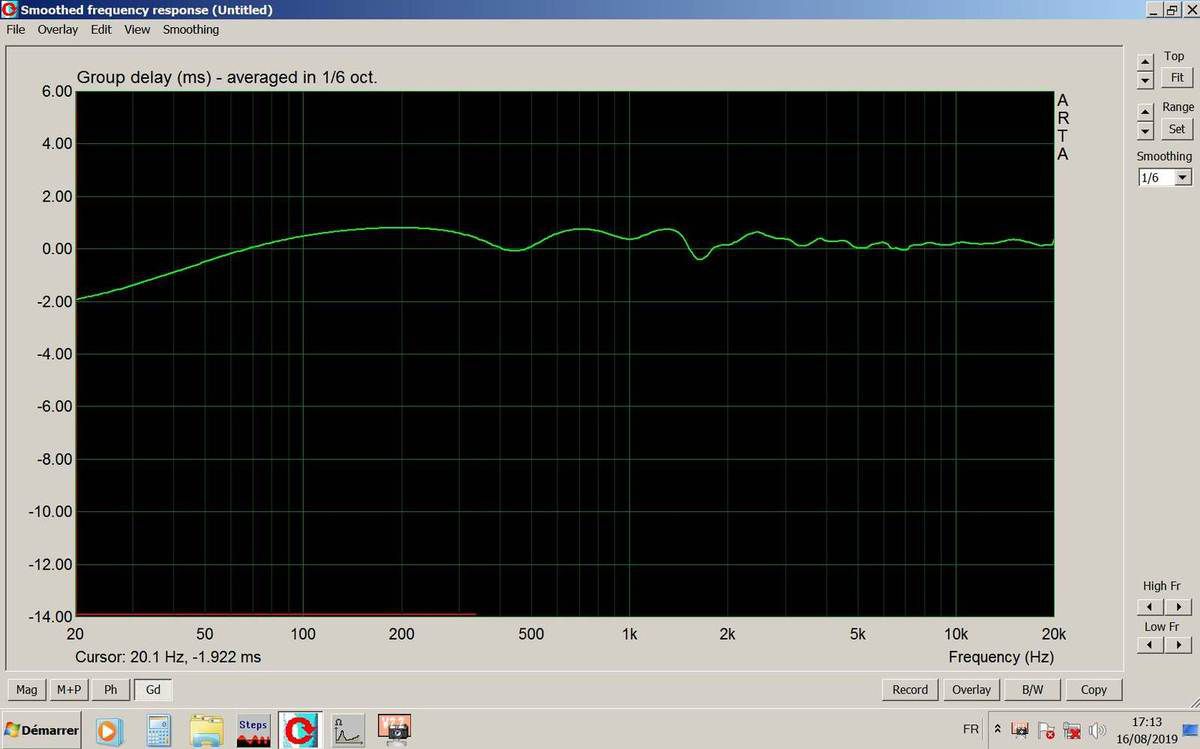

Avec 1 bobine en service....











Avec les 2 bobines en //...





Rien à signaler... l'allure et les valeurs sont normales et sans défaut.









...

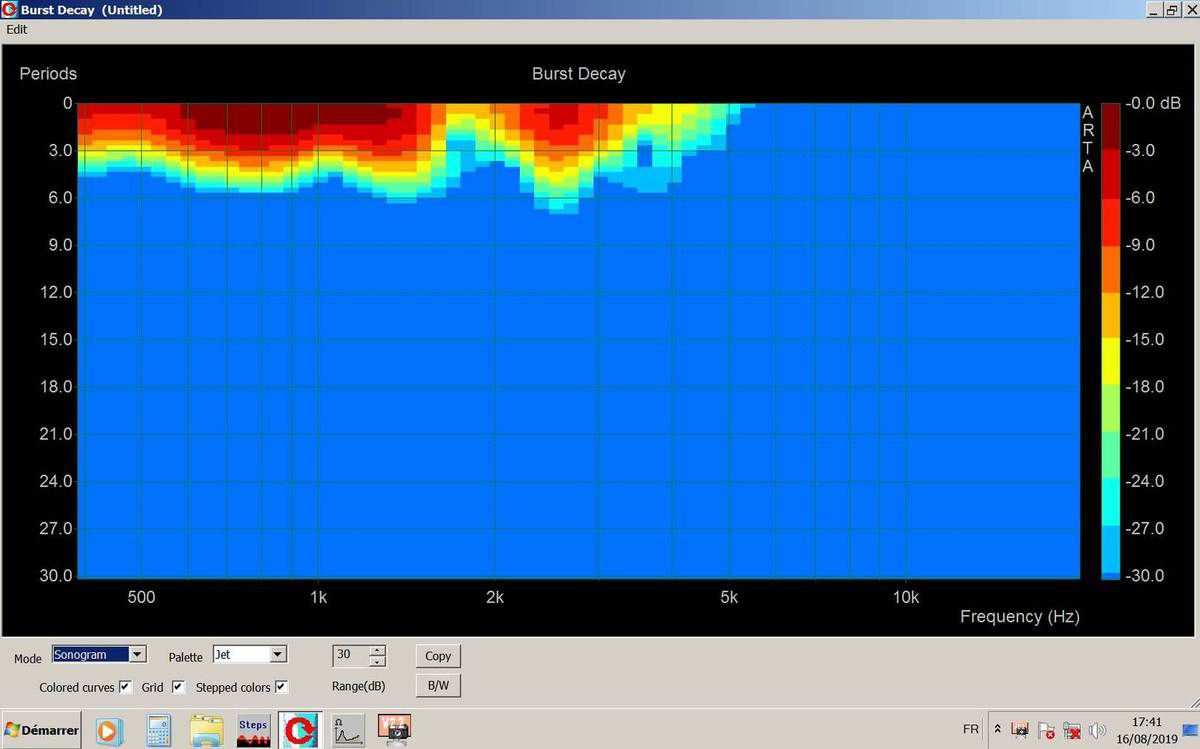

VISUALISATION BURST DECAY et SONOGRAM...

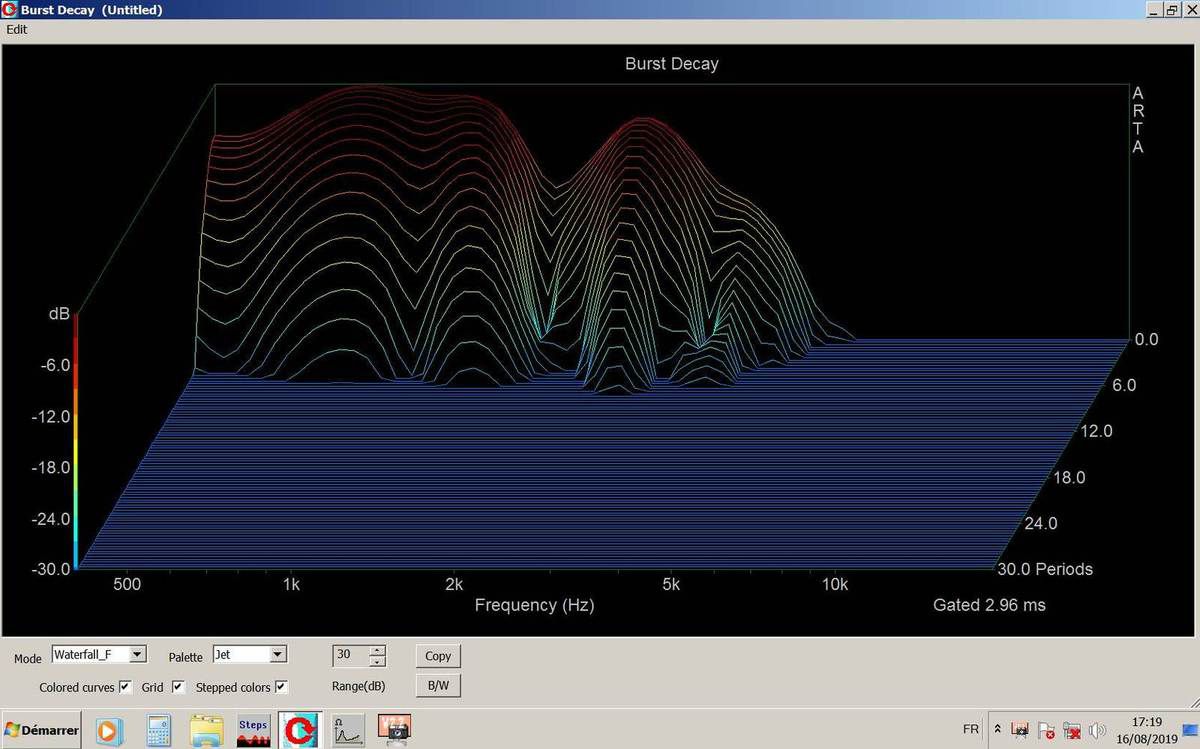

Avec 1 bobine en service....

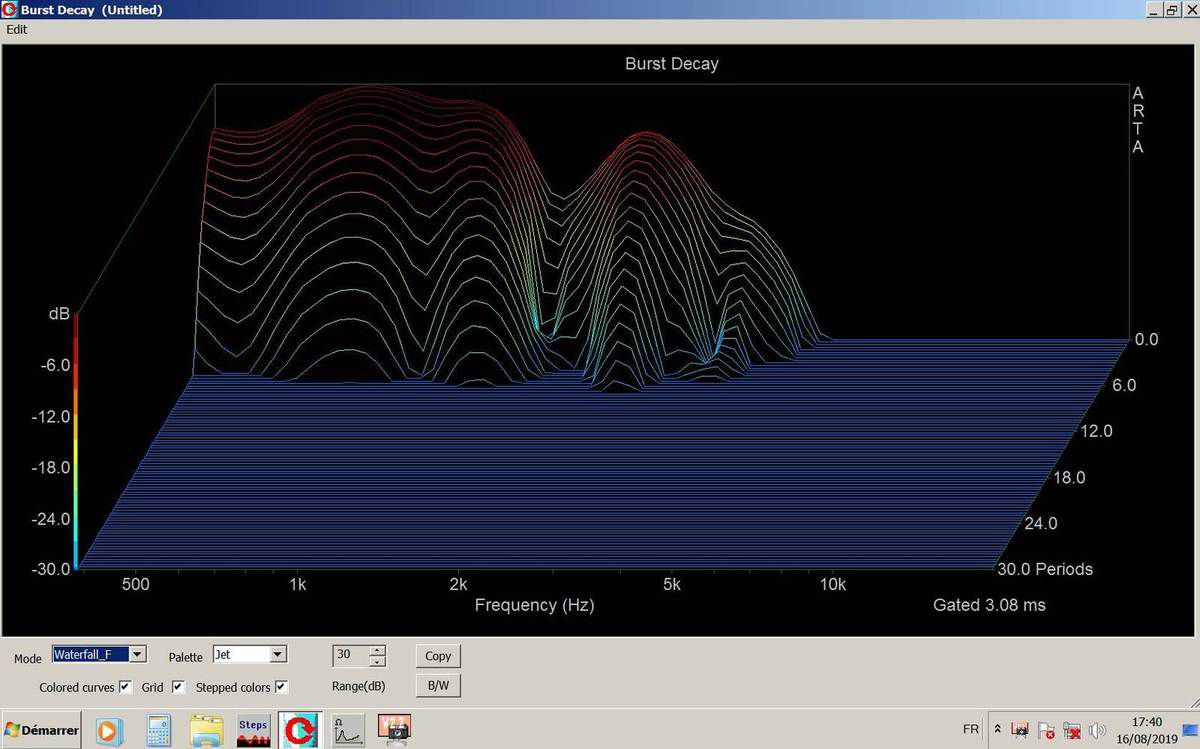

Avec les 2 bobines en //...









Une  zone de résonances apparaît dès 600 Hz.











_____________________________











Conclusions...









C'est un woofer aux performances intéressantes destiné aux systèmes bass reflex ou clos.



Il ne faut pas l'exploiter au-delà de 500 Hz.



En pratique, la présence de 2 bobines indépendantes ne se révèle pas d'un grand intérêt.
