SB Acoustics SB26STAC

Présentation...

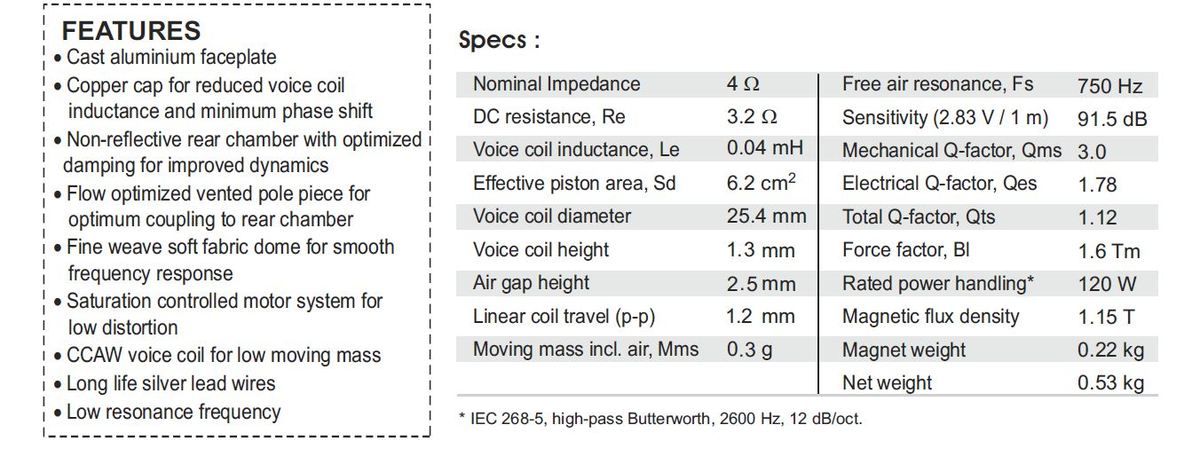

FICHE TECHNIQUE

(informations publiées par le constructeur)

Si l'on s'en tient aux caractéristiques publiées, ce tweeter est réellement exceptionnel...

Je retiens surtout:

- Fr = 750 Hz (il y a mieux mais ce n'est pas mal)

- l'impédance à la Fr est seulement de 8,5 ohms,

- la très faible remontée d'impédance,

- la linéarité de la courbe de réponse!!!

- le Xlin de 1,2 mm ptp!!!

et il n'est pas ferrofluidé.

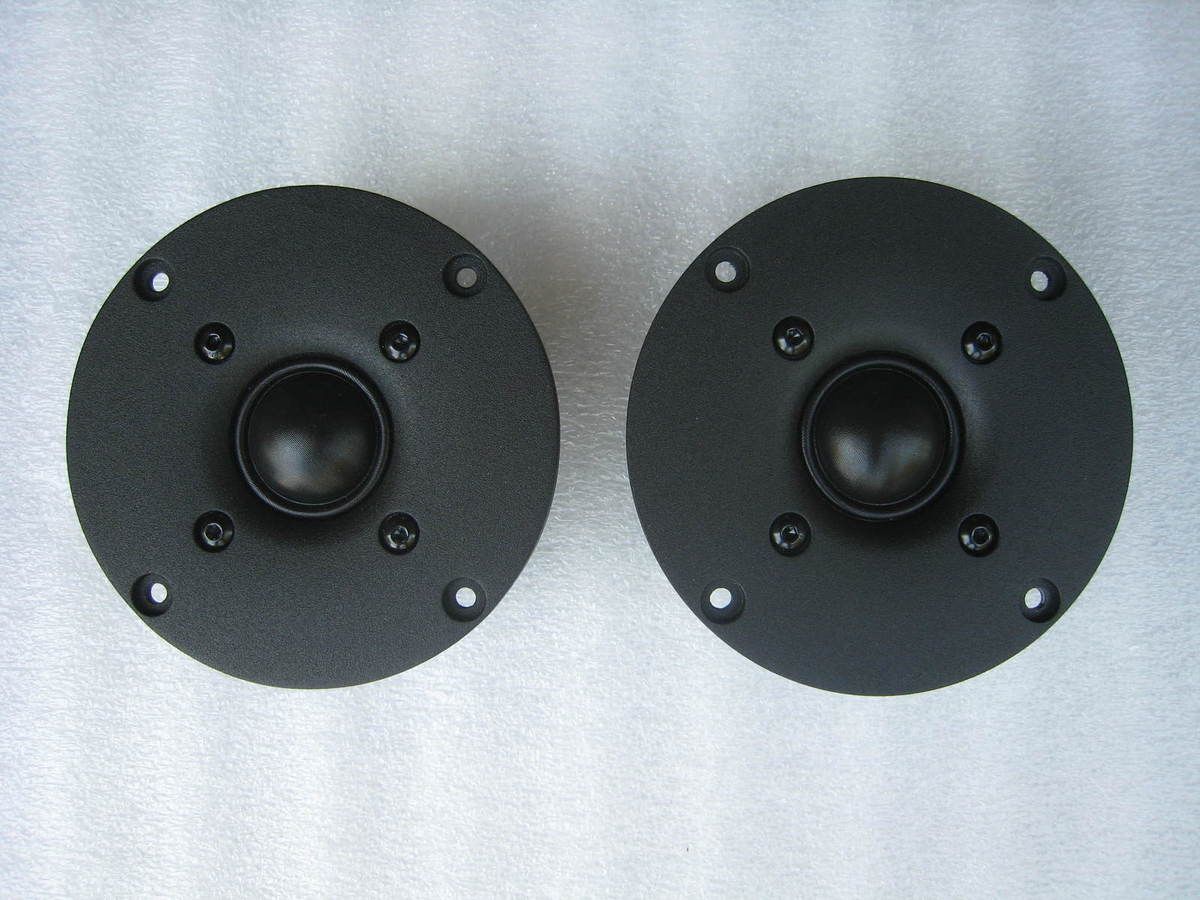

Les deux exemplaires en ma possession portent les références suivantes:

SB26STAC-C000-4

N°0156219  et   N°0156433.

____________________________________

Mes mesures...

(effectuées avec la suite de logiciels ARTA)

...

La courbe d'impédance...

Rdc () =  ohms

Rdc () =  ohms

Fréquence de résonance = 800 Hz,

Z à fréquence de résonance = 7,6 ohms,

Z nominale = 3,3 ohms,

Ces deux exemplaires ne sont pas parfaitement identiques mais les différences ne sont pas significatives.

...

Mesure de la courbe de réponse...

La linéarité de la courbe de réponse est remarquable!

...

Mesures Magnitude et Phase...

Les rotations de phase sont réduites et aucun emballement n'est constaté, c'est parfait.

...

Mesure des taux de distorsion des harmoniques...

(à niveau moyen +)

Les taux de distorsion restent nettement sous la barre de 1%. C'est parfait.

Mesure effectuée à niveau élevé...

D2 dépasse la barre des 10% mais globalement, les taux restent "normaux" compte tenu du niveau auquel la mesure est effectuée.

On remarquera que la linéarité de la courbe de réponse est améliorée à haut niveau!

...

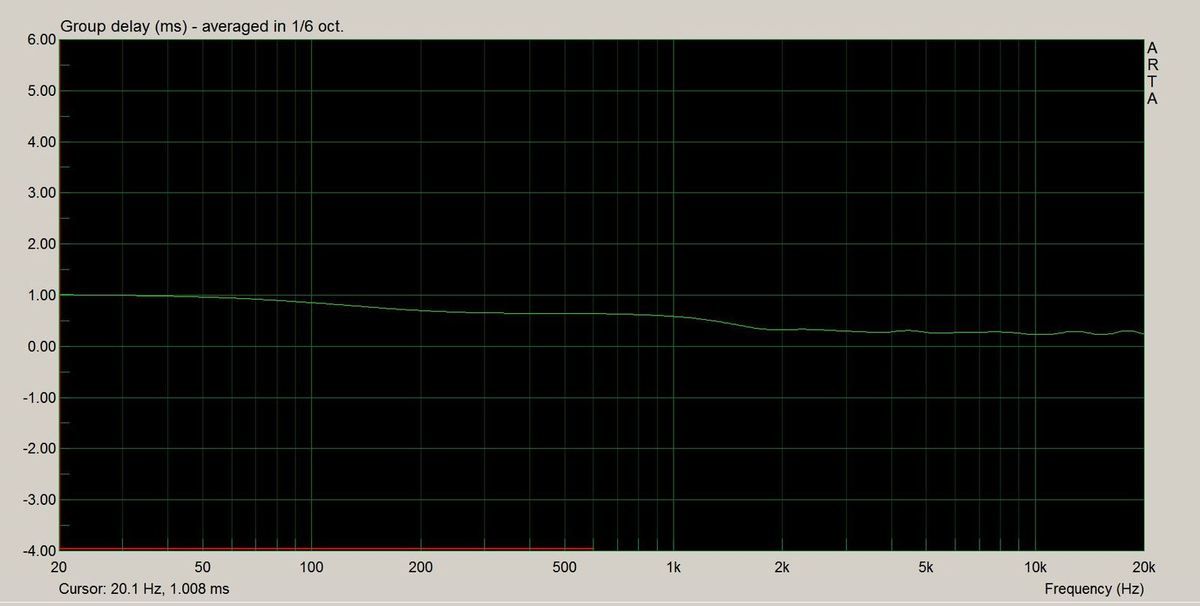

Mesure du group delay...

La courbe est remarquablement linéaire et les valeurs sont extrêmement faibles.

Dans la zone spectrale utile, le retard est constant et très nettement sous la barre de 1 mS... C'est exceptionnel!

...

Visualisation Burst Decay et Sonogram...

Une très très faible résonance apparaît autour de 15.000 Hz mais mis à part cela, c'est parfait!

___________________________________

Conclusions...

Aux mesures, comme sur papier, ce tweeter est remarquable.

Sa courbe de réponse est extrêmement linéaire et les taux de distorsion des harmoniques sont très faibles.

Pour l'avoir déjà mis en oeuvre dans diverses réalisations, je sais qu'à l'écoute il est très doux, son grain est très fin.

C'est un vrai tweeter hifi.

Il fait magnifiquement bien son boulot tout en passant inaperçu.
