VOXATIV  AC-2B







Présentation...









VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B
VOXATIV  AC-2B









POUR VISITER LE SITE INTERNET DE VOXATIV...

















Voilà ce que l'on peut appeler un haut-parleur large bande haut de gamme.



Ce haut-parleur bicône est entièrement assemblé à la main chez Voxativ, à Berlin.



Il allie la technologie neodymium, le papier et le savoir-faire allemand.



Les matériaux sont choisis parmis les meilleurs et ici le contrôle de qualité est top à toutes les étapes de la fabrication.



Il peut être démonté et réparé sans difficulté, tout est démontable et remplaçable.



Ce HP large bande est en principe destiné aux systèmes du type horn loaded et transmission line.









...













Je n'ai pas trouvé la fiche technique de ce haut-parleur, la firme n'a pas pour habitude de publier ce type de données.



Je m'en tiens donc à mes mesures...



























Les deux exemplaires en ma possession portent les références suivantes:





Voxativ Ac-2B /fs/pw/bl.    Sn : 00626     basket 0524 107 595 91



Voxativ Ac-2B/fs/pw/bl.      Sn : 00633    basket 0531 105 602 87








Pour la suite de l'article, ils seront notés 626 et 633.











Voxativ AC-2B
Dimensions, perçage AC-2B (document fourni par Pierre)





Schéma perçage AC-2B







____________________________________













Mes mesures...



(effectuées avec la suite de logiciels ARTA)



















La courbe d'impédance...

















Rdc (626) = 10,8 ohms



Rdc (633) = 10,4 ohms





Fréquence de résonance = 50 Hz,



Z à fréquence de résonance = 60 ohms,



Z nominale = 10 ohms,



Les exemplaires sont très similaires et on remarquera la très faible remontée d'impédance.







Voici le fichier ZMA....















Les paramètres T&S...





Calculs effectués par LIMP avec une masse ajoutée sur la membrane de 16,10 g.

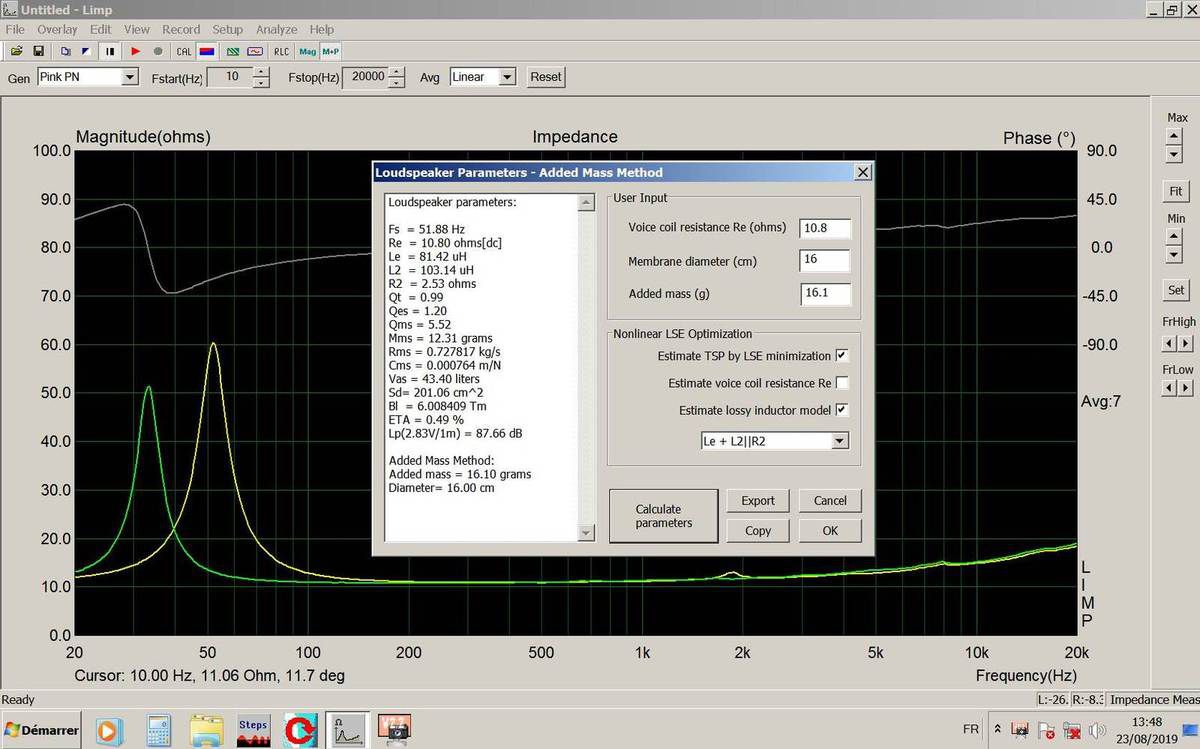

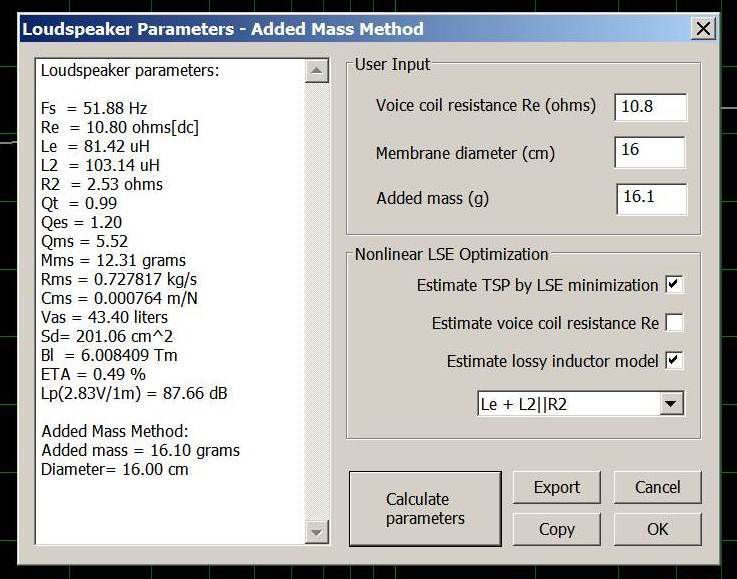

Mesures effectuées sur le 626...

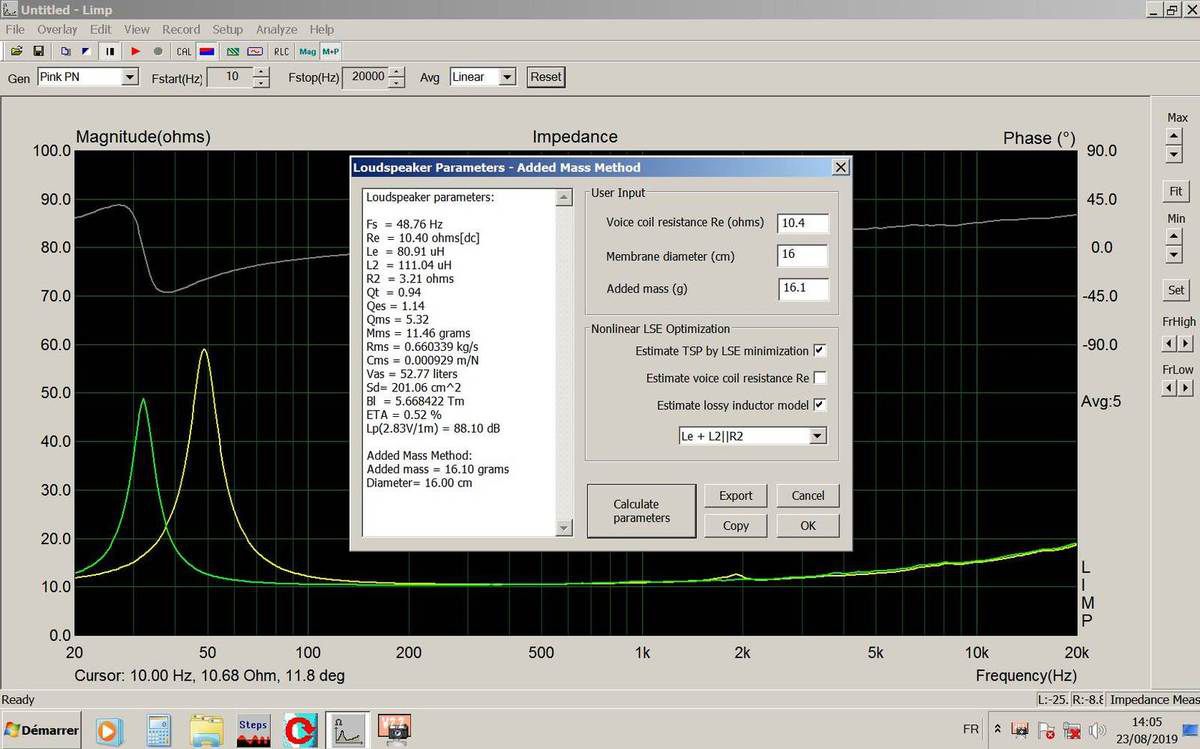

Mesures effectuées sur le 633...























Ce qui est remarquable:



le Qt est proche de 1,

le Mms de +/- 12 g,

le VAS de +/- 45 L,

et la sensibilité de +/- 88 dB.







...









Pour rappel, je n'effectue pas des mesures de type laboratoire mais bien des mesures en situation d'utilisation, sur le matériel présenté et plus ou moins usagé.







..

























Mesure de la courbe de réponse à vide...











Mesure effectuée en champ proche...

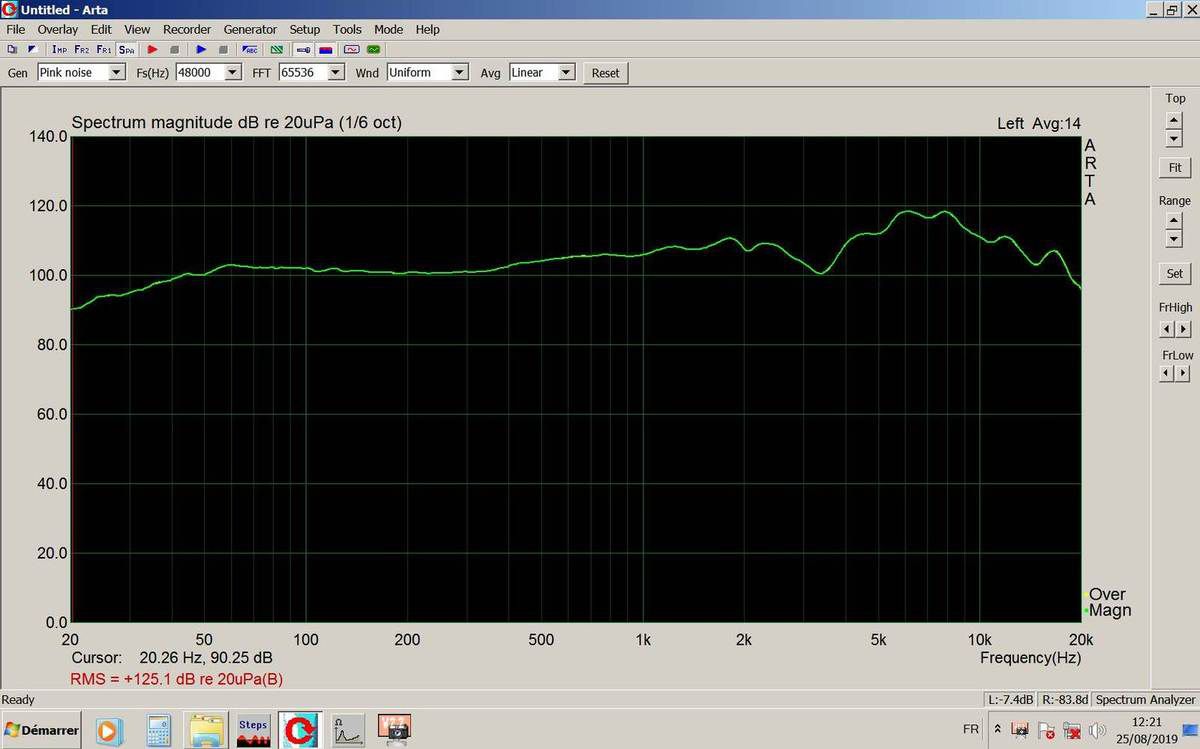

le 626...











le 633...













Mesure effectuée avec le micro placé à 2 m,

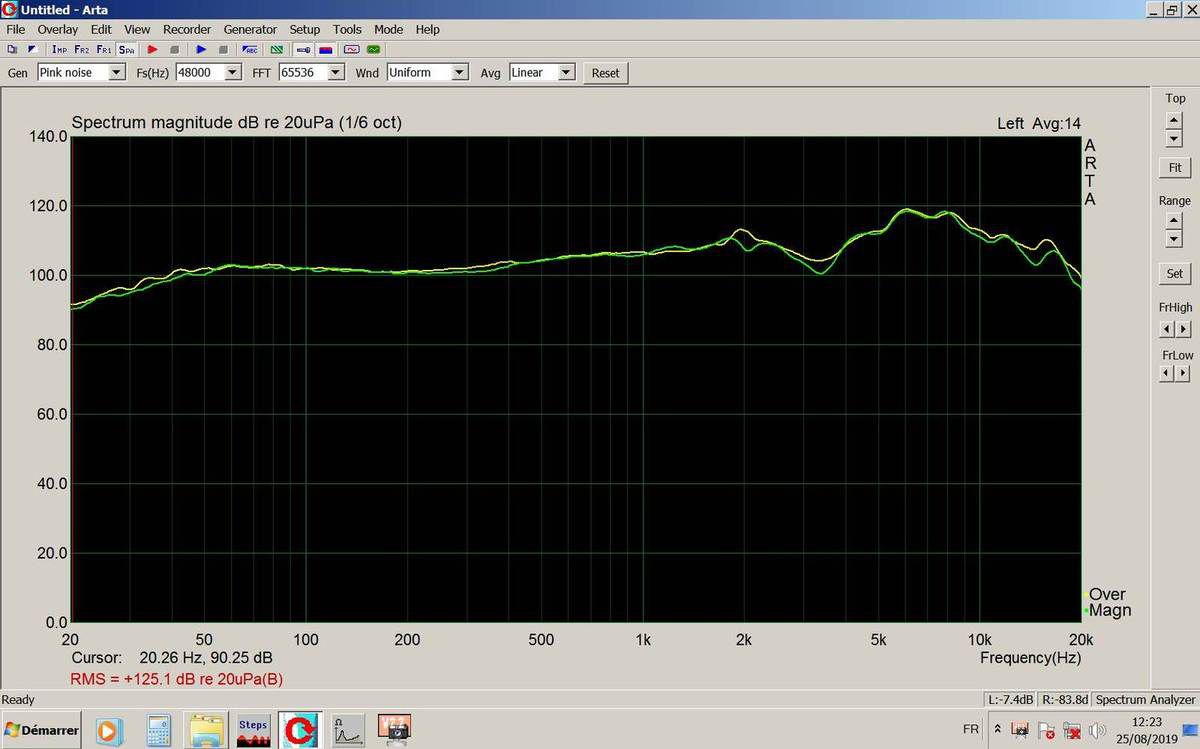

comparatif des courbes de réponse (le 626 en vert...)







Toutes ces mesures sont cohérentes et font apparaître d'infimes différentes entre les deux exemplaires.



D'une manière générale, on constate une très belle tenue dans le grave et une extrême linéarité jusqu'à 2.000 Hz.



Une faible remontée du niveau apparaît autour de 2.000 Hz et une autre plus importante autour de 7.000 Hz. Cette dernière pourrait nécessiter une correction de bande passante...















Sensibilité mesurée à l'ancienne...

à 1.000 Hz, 1W, 1m =>  89 dB















Mesures Magnitude et Phase...









                  626                                     633

VOXATIV  AC-2BVOXATIV  AC-2B



Les rotations de phase sont réduites et aucun emballement n'est constaté, c'est parfait.







...









Mesure des taux de distorsion des harmoniques...

(à niveau moyen +)








                   626                                     633

VOXATIV  AC-2BVOXATIV  AC-2B



Sous 100 Hz, les taux de distorsion dépassent la barre de 1% mais au-delà de cette fréquence, les taux restent faibles. C'est parfait.











Mesure effectuée à niveau élevé...









VOXATIV  AC-2BVOXATIV  AC-2B





Sous 50 Hz, les taux de distorsion sont élevés.



D2 dépasse occasionnellement la barre des 10% mais globalement, les taux restent inférieurs à cette valeur.







...











Mesure du group delay...







                  626                                    633

VOXATIV  AC-2BVOXATIV  AC-2B



L'allure du graphique et les valeurs sont normales.



La pointe à 1,2 mS relevée autour de 2.000 Hz n'est pas significative...





...















Visualisation Burst Decay et Sonogram...









                  626                                    633

VOXATIV  AC-2BVOXATIV  AC-2B
VOXATIV  AC-2BVOXATIV  AC-2B





Sans être parfaits, on peut considérer que ces graphiques ne font pas apparaître de gros défauts.



Les foyers autour de 2.000 Hz et de 7.000 Hz confirment la constatation déjà faite lors de l'analyse des courbes de réponse.









____________________________









Voici les fichiers FRD et PIR...











____________________________









Conclusions...











Sans être parfait, ce large bande n'en est pas moins remarquable. Sa linéarité est exemplaire.



Les mesures ne font apparaître aucun défaut significatif.



Il ne reste plus qu'à le considérer à l'écoute...







...









REMARQUES IMPORTANTES concernant la mise en oeuvre de ce HP...



(informations transmises par Pierre)

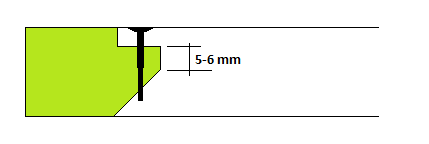

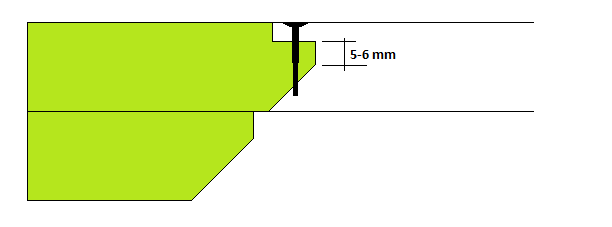

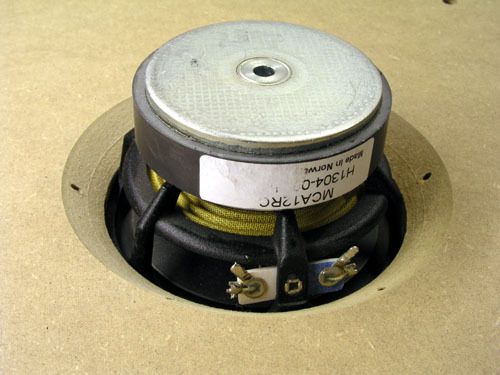

- Chanfreiner le bord intérieur du panneau...
















- Attention, les réparations sont coûteuses...


Driver service, price per unit :

Refoarming and upgrade : 1400 euros

Reconing : 560 euros





- L'interstice entre le phase plug et le cône est une porte ouverte aux poussières et aux particules de fer présentes dans l’atmosphère.

Il est donc indispensable de protéger au mieux les HPs.





- Ne jamais approcher deux HPs l’un de l’autre, les aimants sont tellement puissants qu'il serait impossible de les détacher.




- Ne pas approcher un HP d’une carte bancaire, d’un disque dur, d’un pacemaker...




- Utiliser uniquement de la visserie en inox et se méfier des outils magnétisables.
