EMINENCE ALPHA 15A

Présentation en photos...

Globalement, sa construction est correcte mais son châssis en tôle fait un peu chiche.

Son rapport qualité, prix est intéressant mais attention...

Lors de l'étude réalisée dans le cadre du projet de Thierry (projet 2), un HP sur les quatre livrés avait sa bobine mobile collée dans l'entrefer.

Le fournisseur (TLHP) l'a remplacé mais plus d'un audiophile aurait constaté le dysfonctionnement trop tardivement.

Et finalité, les 4 HPs livrés n'étaient pas conformes à la fiche technique du produit.

Voici les numéros de série des exemplaires analysés:

151553 B - 1

67 - 1846A 0054 (défectueux), 0018, 0023, 0031 et 0048.

Les mesures qui suivent ont été réalisées sur l'exemplaire le plus conforme à la fiche technique, le 0031.

___________________________________

La documentation publiée par le constructeur...

____________________________________

Mes mesures...

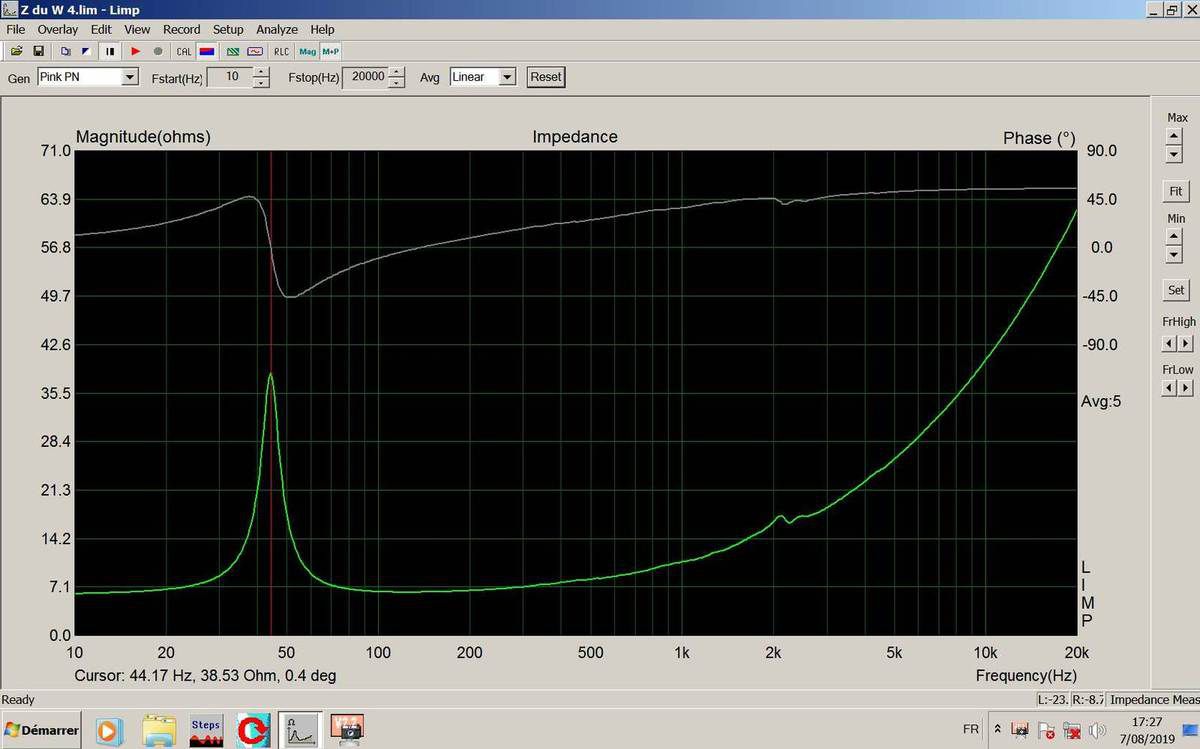

La courbe d'impédance...

La fréquence de résonance de 45 Hz implique une coupure à plus de 180 Hz.

Certains filtres passifs nécessiteront une correction de l'importante remontée d'impédance.

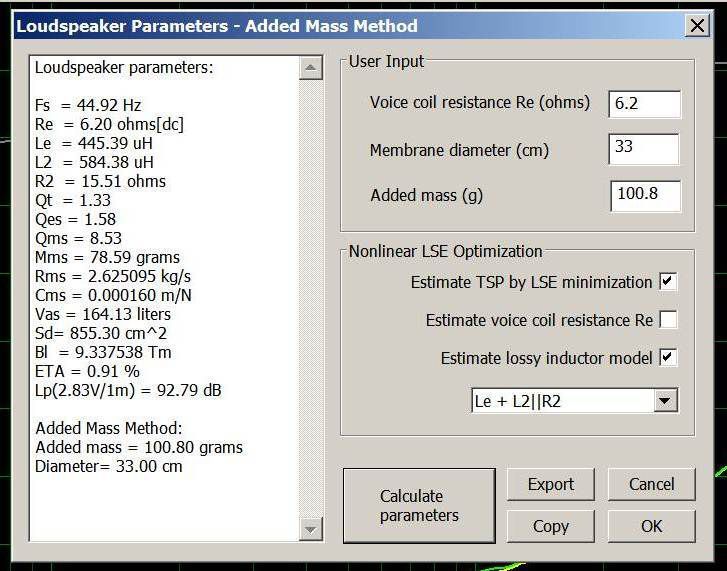

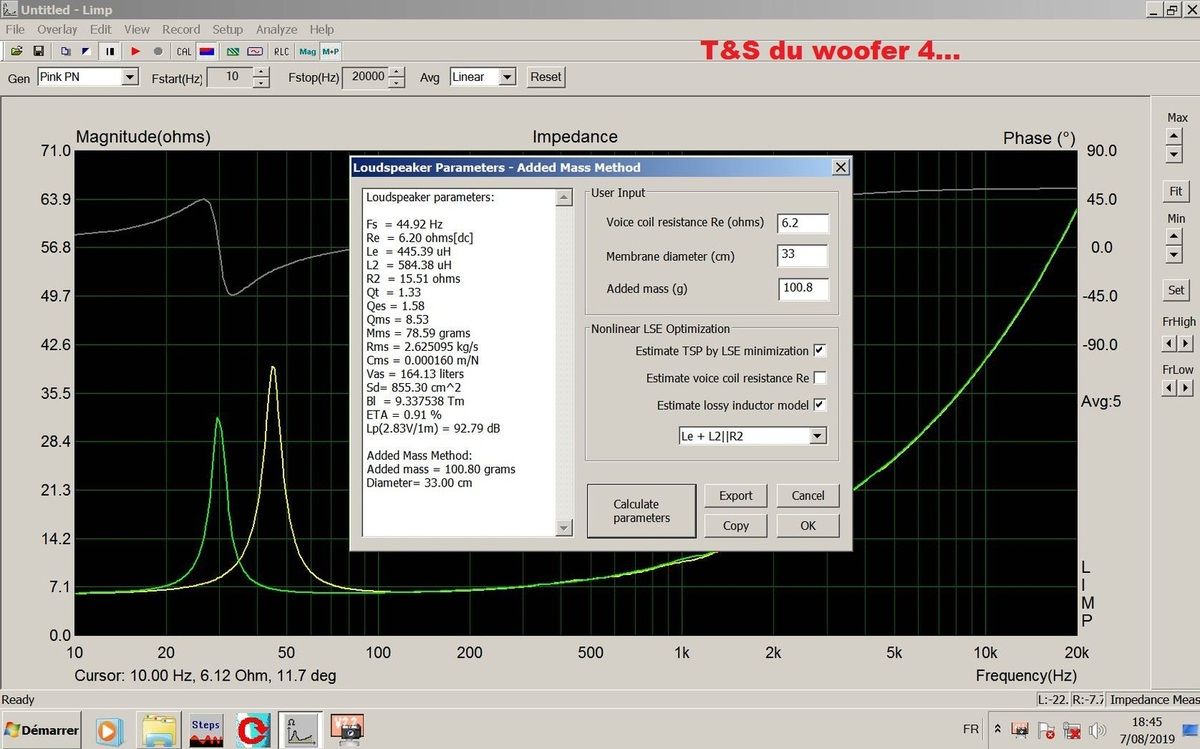

Les paramètres T&S...

Comparatif données constructeur / mesures maison...

Je relève surtout les écarts sur la Fs, la sensibilité, le Le et le Mms.

Pour ceux qui souhaite réaliser des simulations, voici le fichier .ZMA issu de la mesure effectuée sur le woofer N° 0031....

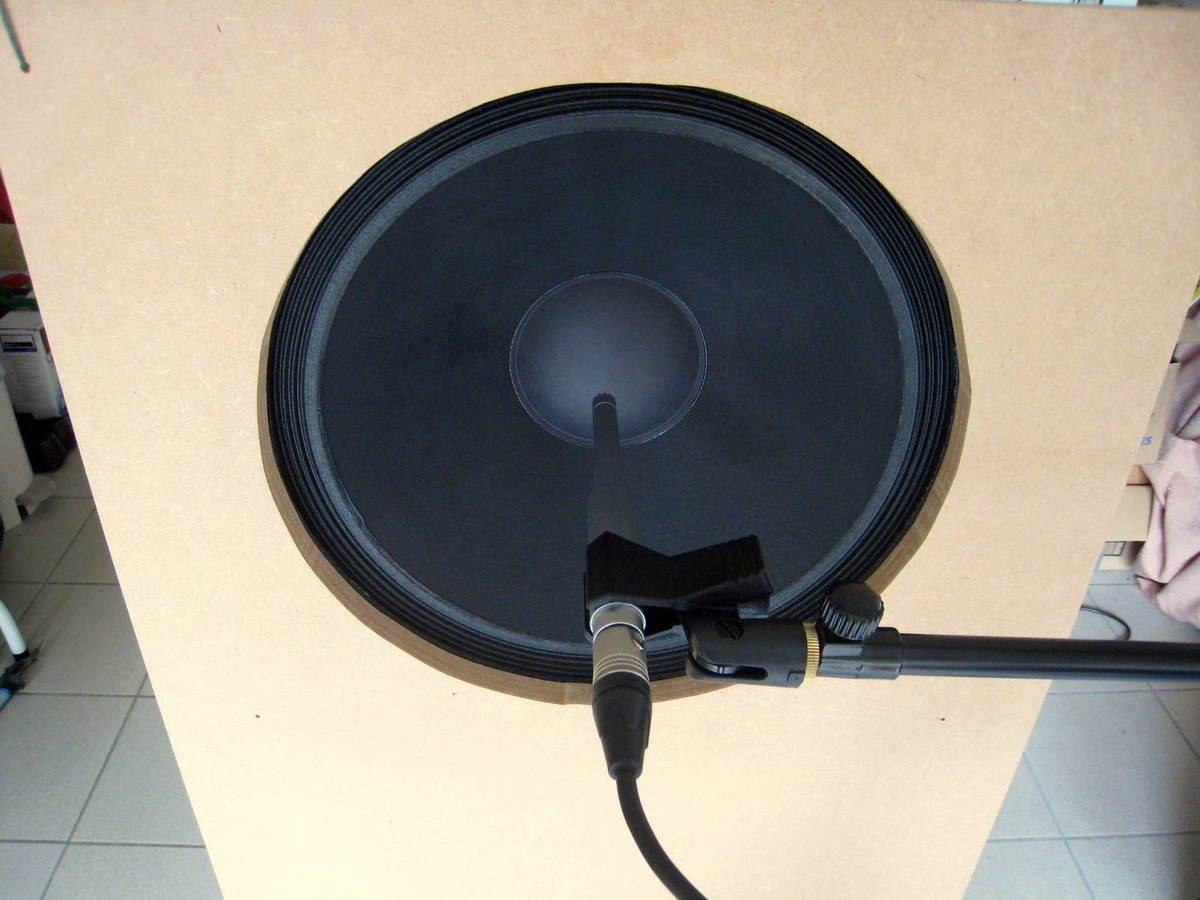

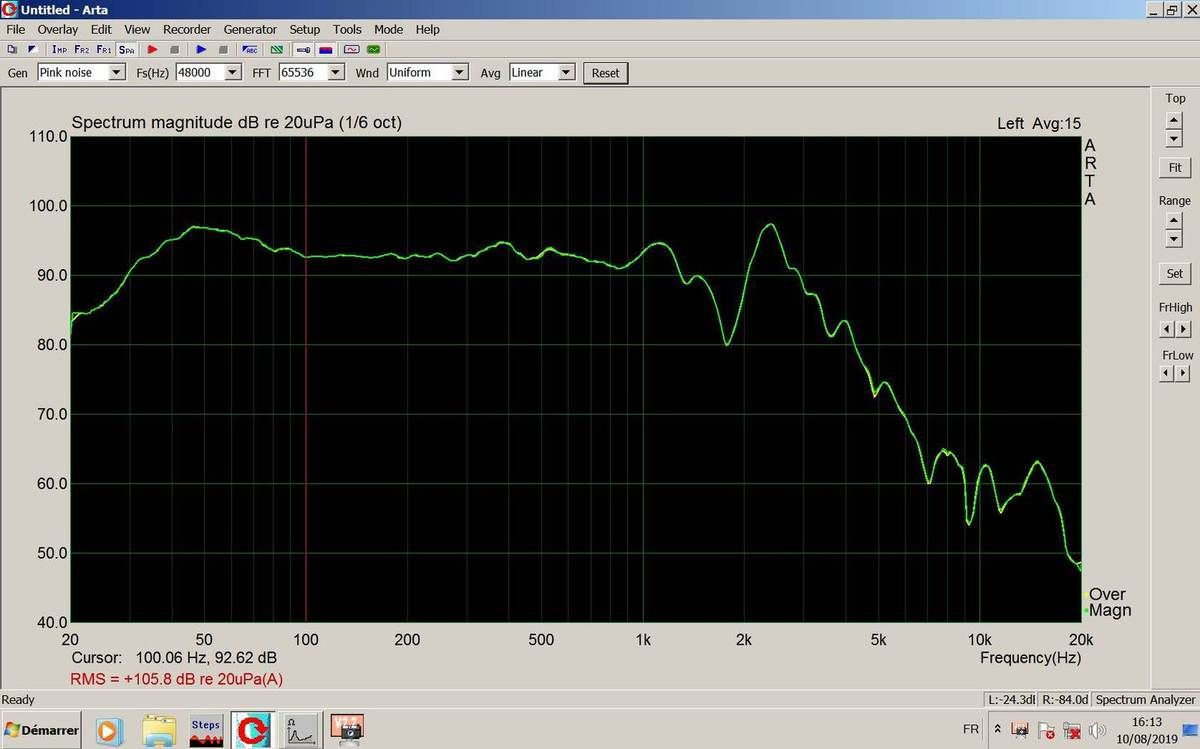

Mesure de la courbe de réponse...

La courbe de réponse est linéaire jusqu'à +/- 1.000 Hz.

L'accident qui apparaît autour de 2.000 Hz n'est pas du même type que celui qui apparaît dans la fiche technique. Il implique un filtrage à pente raide avec une fréquence de coupure inférieure à 1.000 Hz.

Mesures Magnitude et Phase...

Jusqu'à +/- 1.000 Hz, la rotation de phase est tout à fait acceptable. Au-delà, c'est l'emballement!

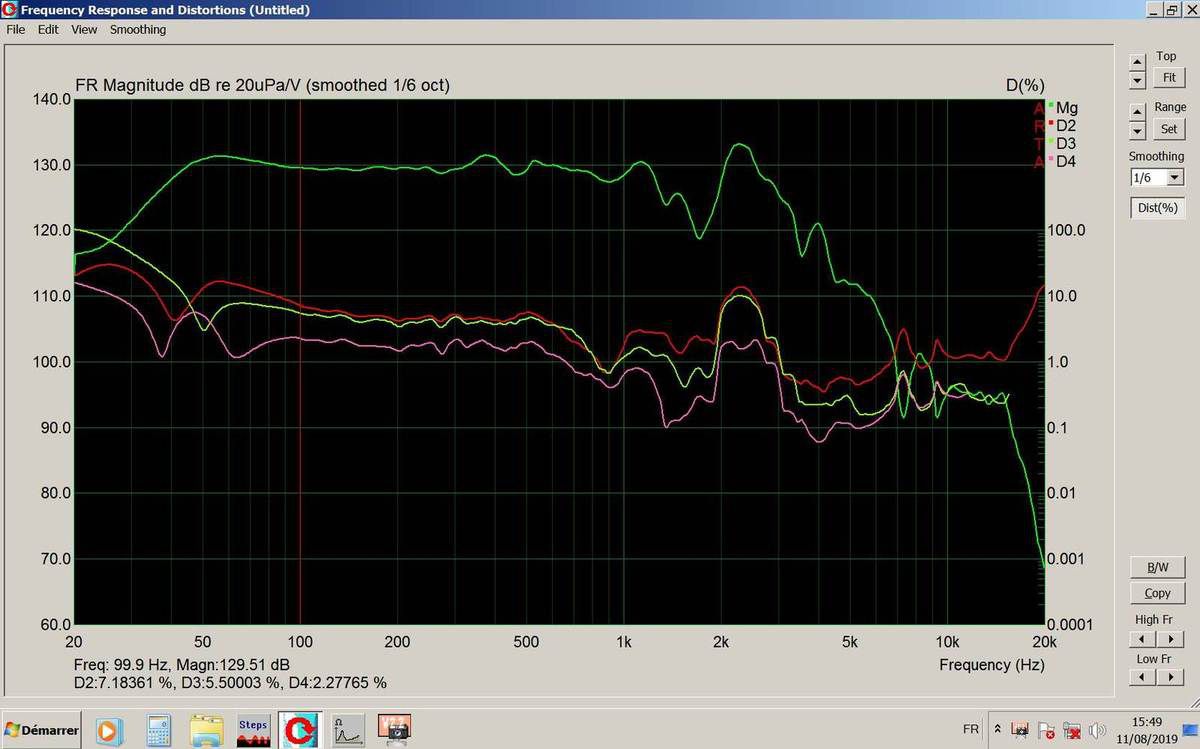

Mesure des taux de distorsion des harmoniques...

(à niveau moyen +)

Cette mesure, réalisée à un niveau élevé, fait apparaître des taux de distorsion allant jusqu'à 7% dans la partie utile du spectre, de 40 Hz à 1.000 Hz.

Compte tenu du niveau, ces valeurs ne me paraissent pas anormalement élevées.

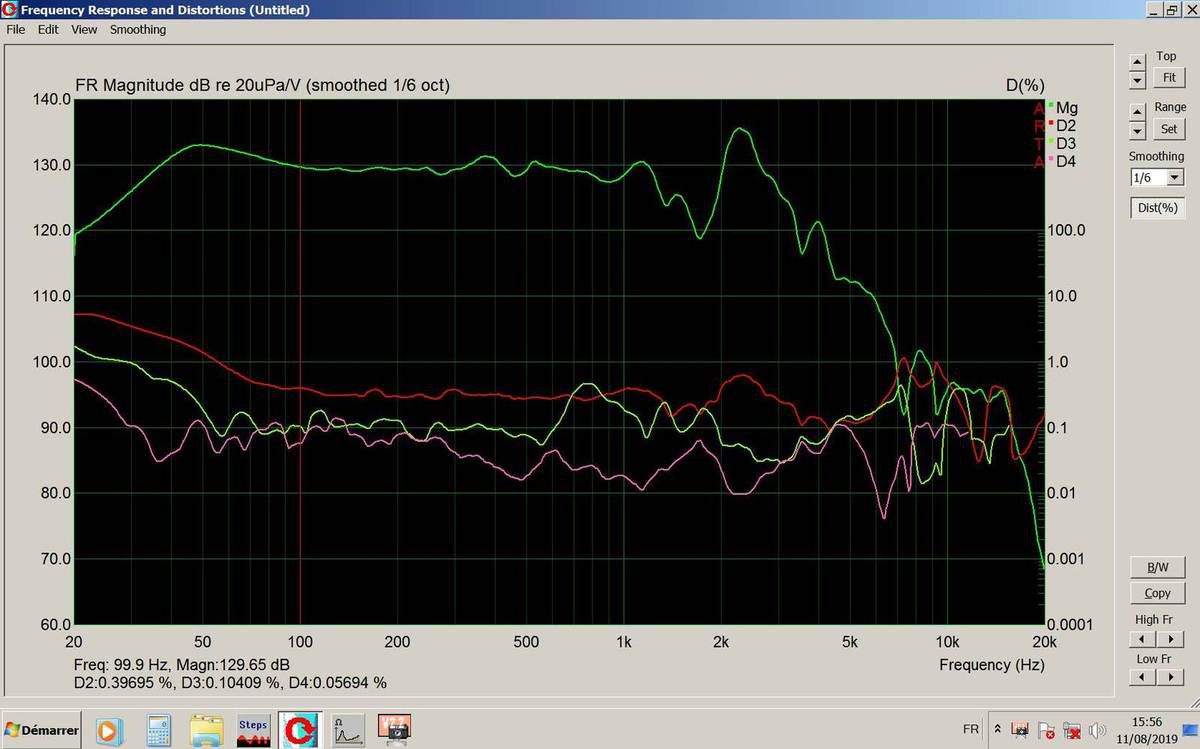

mesure effectuée 18 dB plus bas...

A niveau plus bas, les taux de distorsion sont nettement sous la barre du 1%... ça c'est bien par contre!

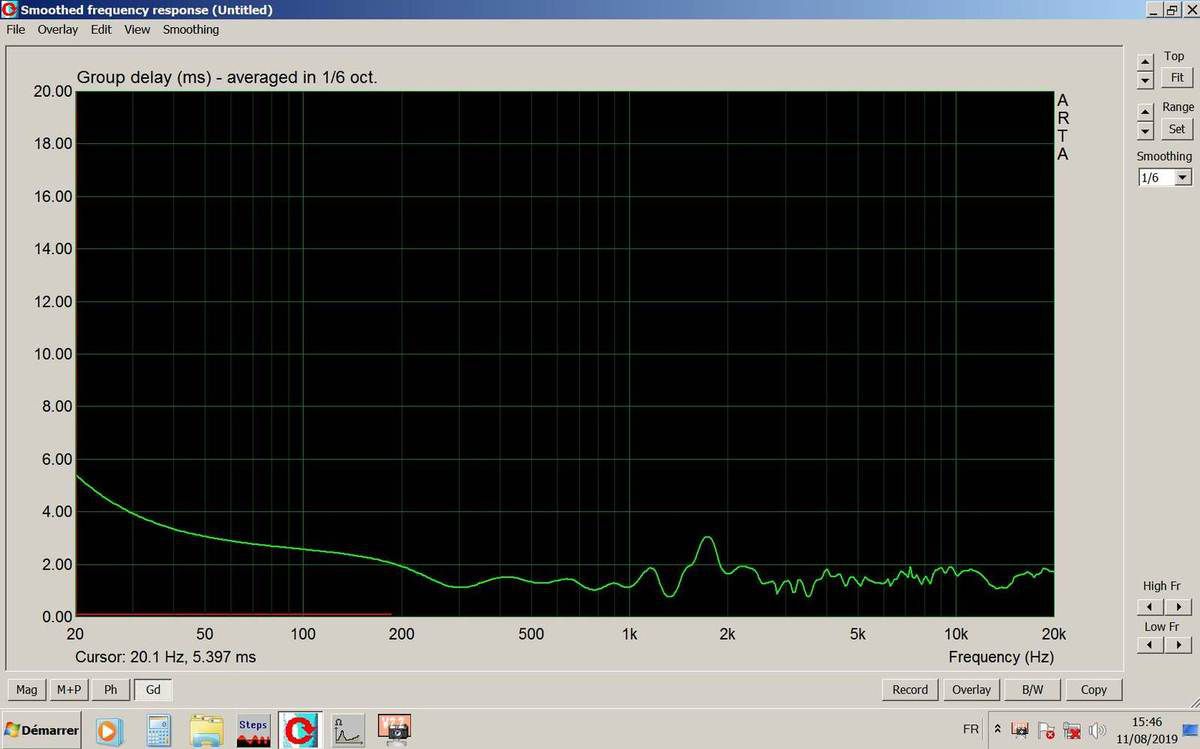

Mesure du group delay...

Ce relevé fait apparaître une pointe anormale de 3 mS à 1.800 Hz.

Dans la zone d'utilisation, sous 1.000 Hz, l'allure de la courbe et les valeurs sont normales.

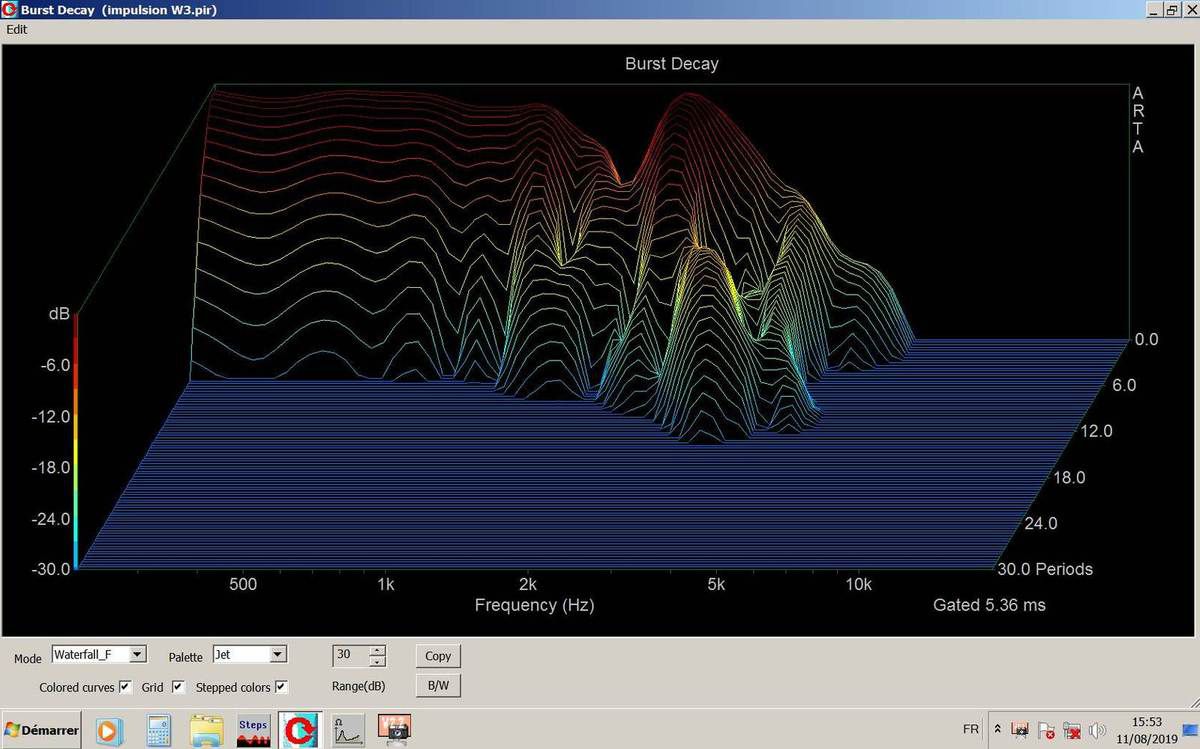

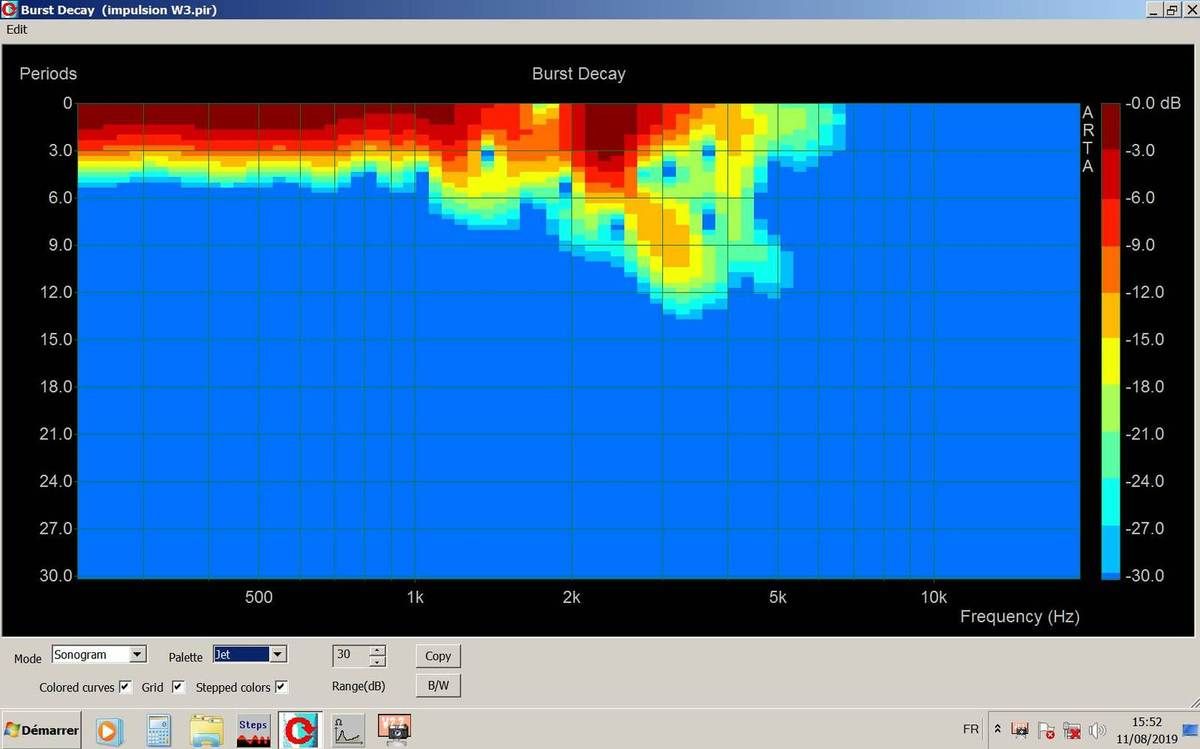

Visualisation Burst Decay et Sonogram...

Les deux graphiques mettent bien en évidence la zone d'utilisation idéale de ce HP... sous 1.000 Hz!

Aucune résonance parasite ne vient perturber la plage de fréquences comprises entre 20 Hz et 1.000 Hz... c'est parfait!

Par contre, au-delà de 1.000 Hz des résonances apparaissent de manière plus ou moins importante.

____________________________________

Conclusions...

la construction de ce HP est un peu légère, il manque de rigidité.

les caractéristiques techniques annoncées ne sont pas respectées;

Mms 78 gr (59 gr annoncé),

Sensibilité 92 dB (97 dB annoncé),

l'accident de la courbe de réponse à 2.000Hz.

son Qts de 1,3 le destine à un usage en baffle plan,

les taux de distorsion des harmoniques augmentent considérablement à niveau élevé mais à niveau moyen ils sont faibles,

il est linéaire et exploitable jusqu'à +/- 1.000 Hz,

il exige un filtrage à pente raide.

son prix est attractif.
