WOOFER SALTARELLE JEAN-MARIE REYNAUD

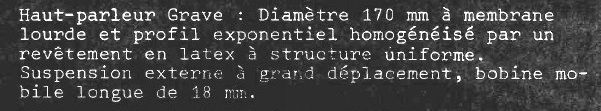

Description du HP (grave)...

information fournie par le constructeur

(source: internet)

Hormis ce petit descriptif qui semble émaner du constructeur, aucune information concernant ce HP n'est disponible.

Pour ce qui est de sa puissance maximale, il faut se référer aux caractéristiques des enceintes SALTARELLE, lesquelles peuvent délivrer une puissance de 35 Wrms. Ceci laisse présager que ce HP peut lui aussi délivrer cette puissance.

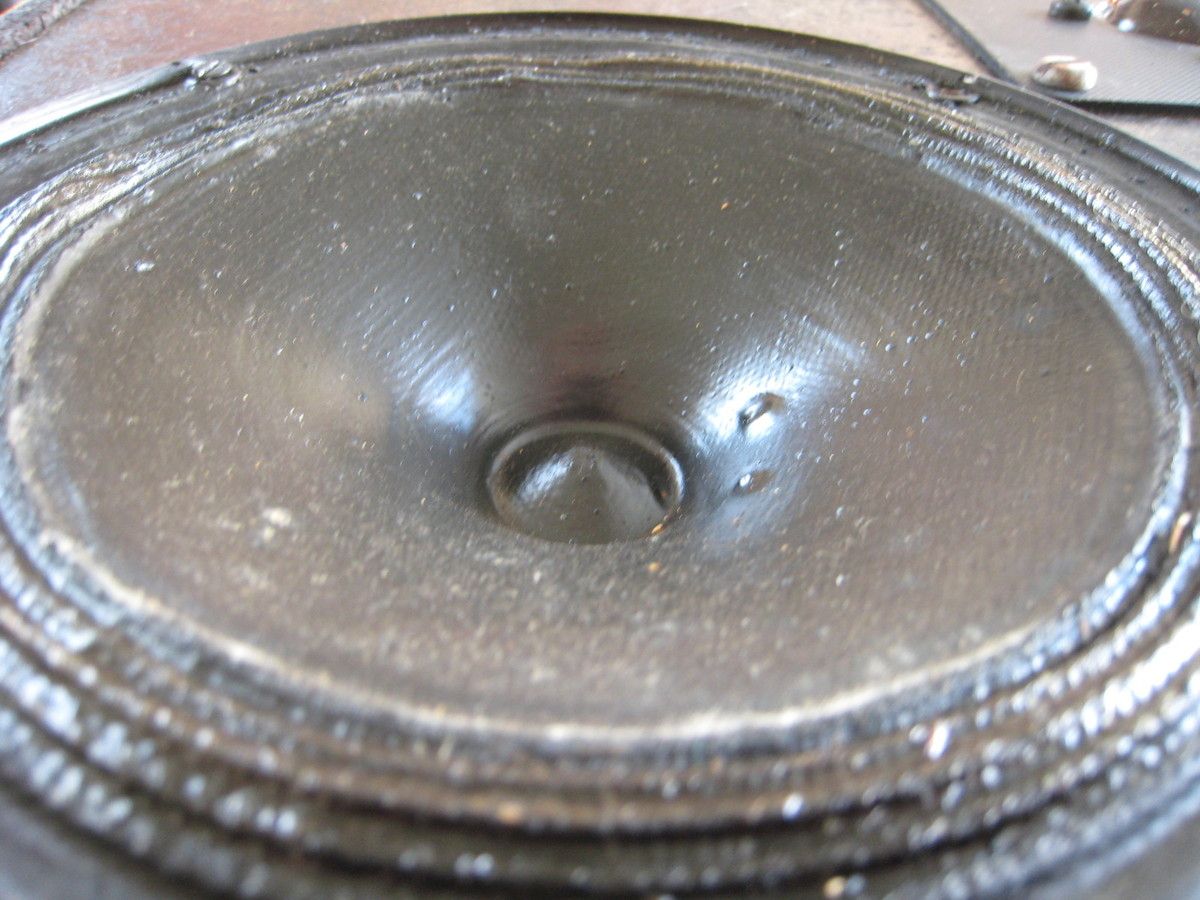

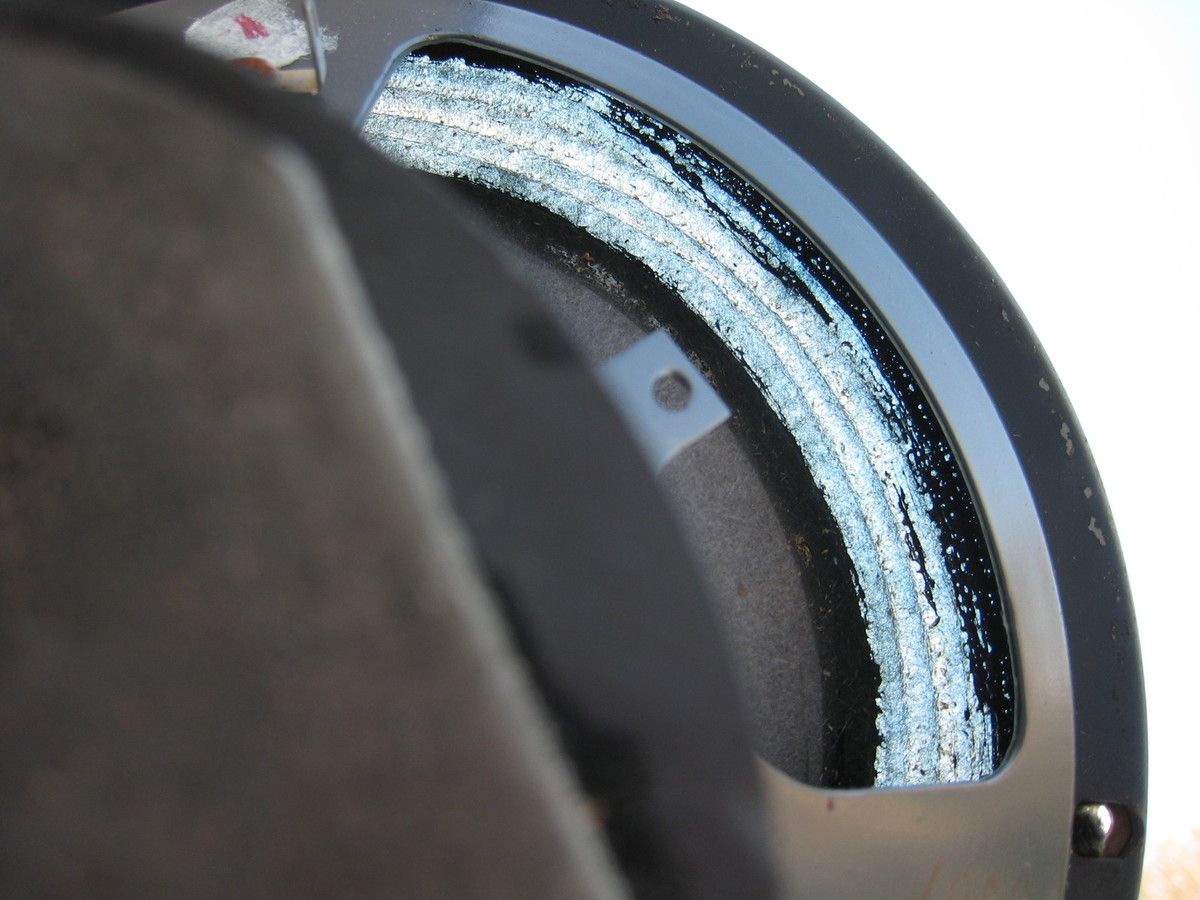

Les deux exemplaires analysés ici sont dans un état très moyen. Les suspensions sont transparentes et irrégulières mais il n'y a pas d'accroc.

Apparemment, ces HPs sont ceux d'origine, ils ressemblent à ceux que l'on voit dans les documents archivés et sur internet.

Diamètre extérieur mesuré: 165 mm

diamètre du moteur:  mm

profondeur totale:  mm

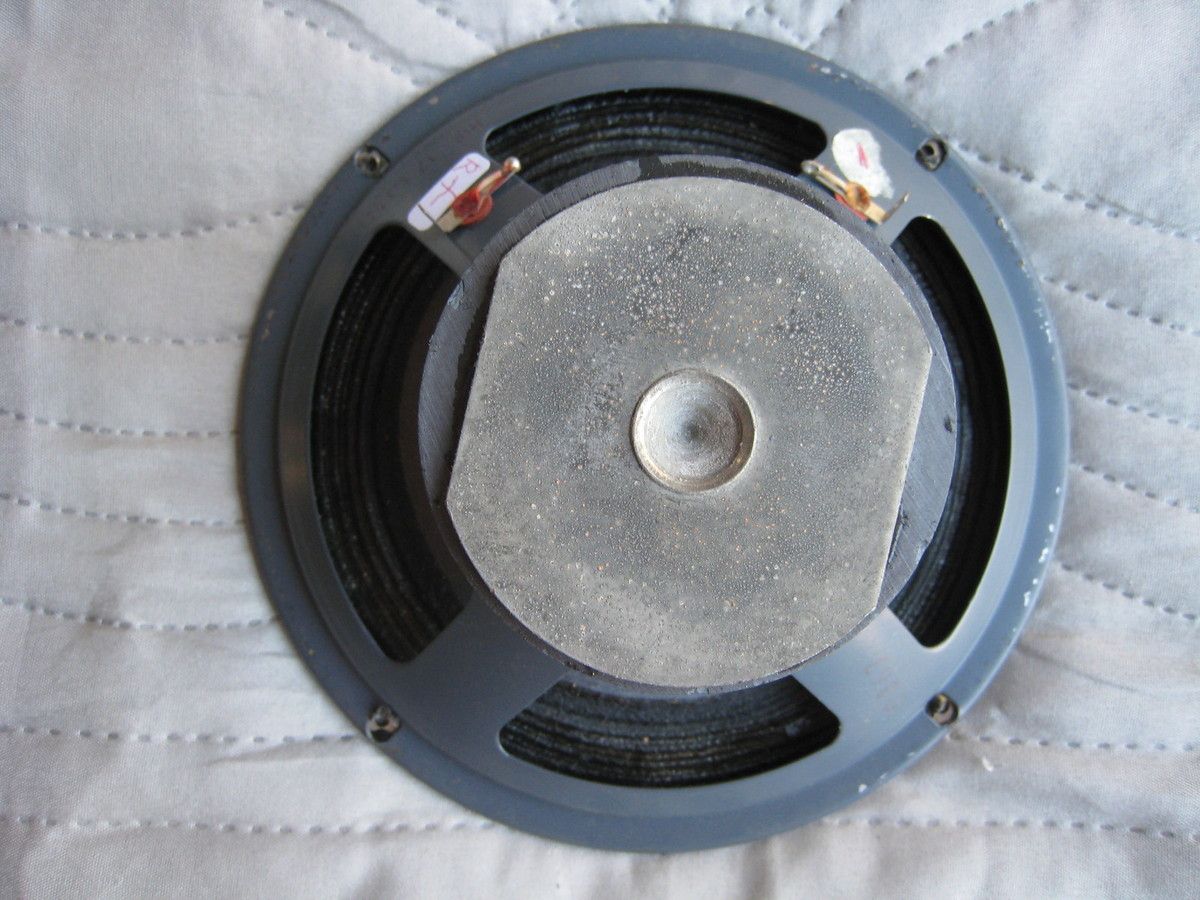

Ce HP trouvé sur les enceintes Saltarelle du constructeur français Jean-Marie Reynaud porte deux indications imprimées sur son châssis. Elles sont identiques à celles trouvées sur les HPs "grave-médium" des enceintes...

HIF 17 E 15 ohms et 0367

et une autre imprimée sur l'envers du cône...

peu lisible...

__________________________________________

Sans information officielle concernant ce HP, je m'en tiens donc à publier mes mesures réalisées en avril 2019.

Deux exemplaires ont été mesurés et comparés.

__________________________________________

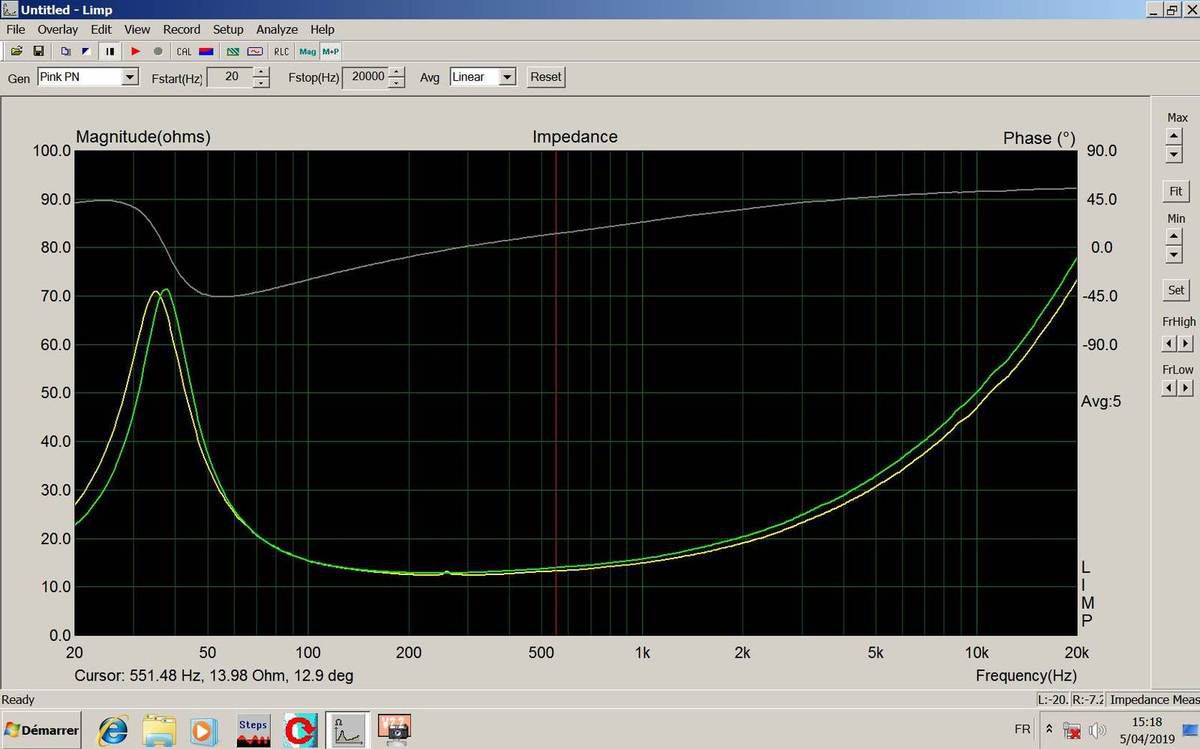

Courbe d'impédance

Z nominale: 15 ohms,

Rdc = 11.4 ohms,

Fréquence de résonance: +/- 37 Hz,

Z à la fréquence de résonance: +/- 70 ohms,

Courbe d'impédance parfaite, sans résonance parasite mais forte remontée d'impédance.

________________________________

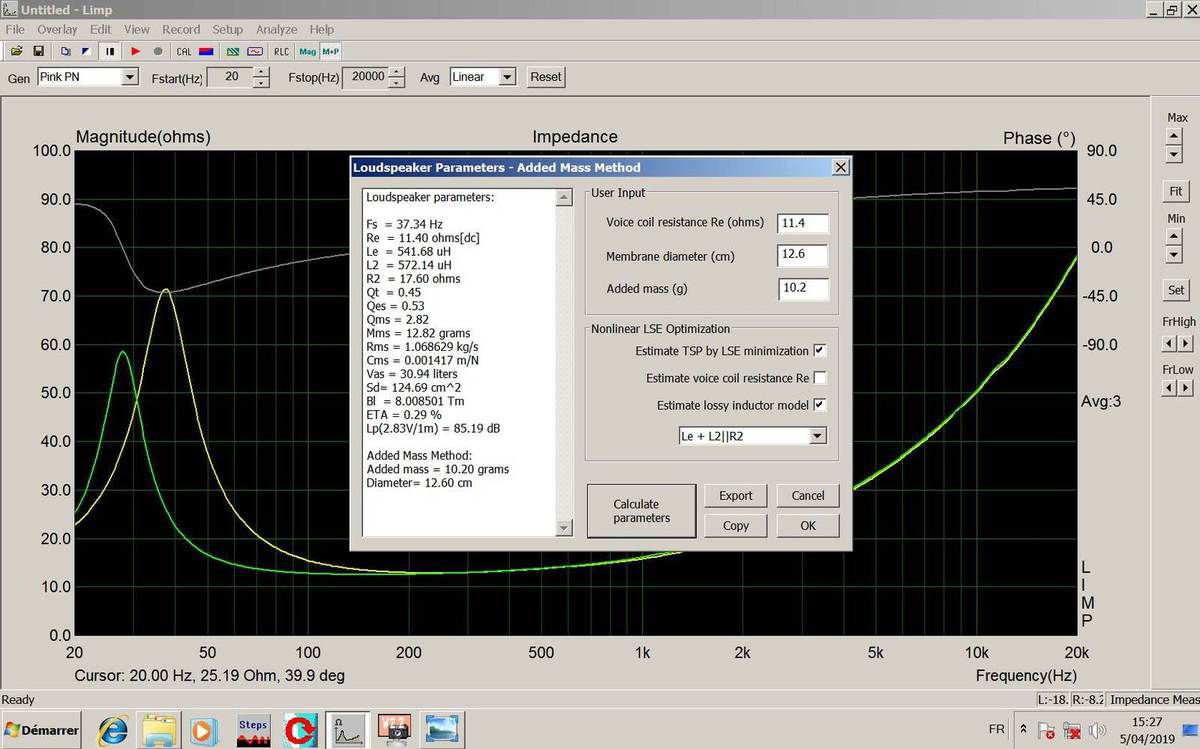

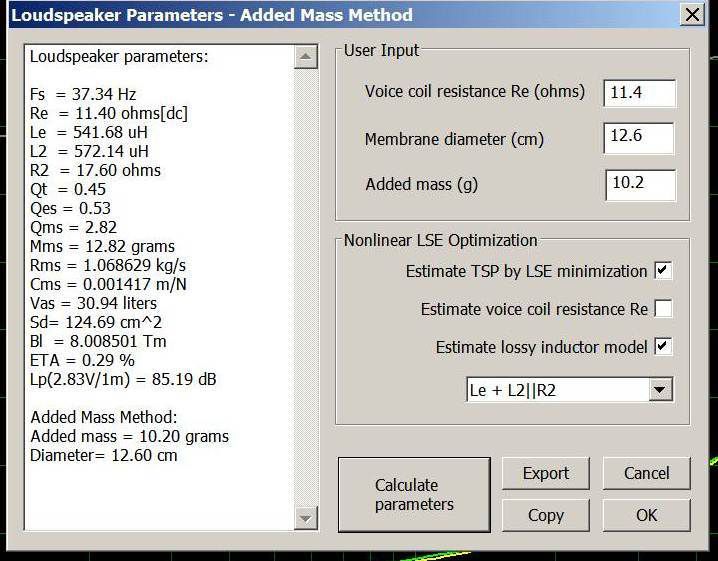

MESURES DES PARAMETRES T&S

Les 2 exemplaires mesurés sont très similaires.

Il faut remarquer quelques valeurs intéressantes:

Fs = +/- 37 Hz

Qt = 0.4

Mms =  +/- 11 g

Lp = +/- 85 dB

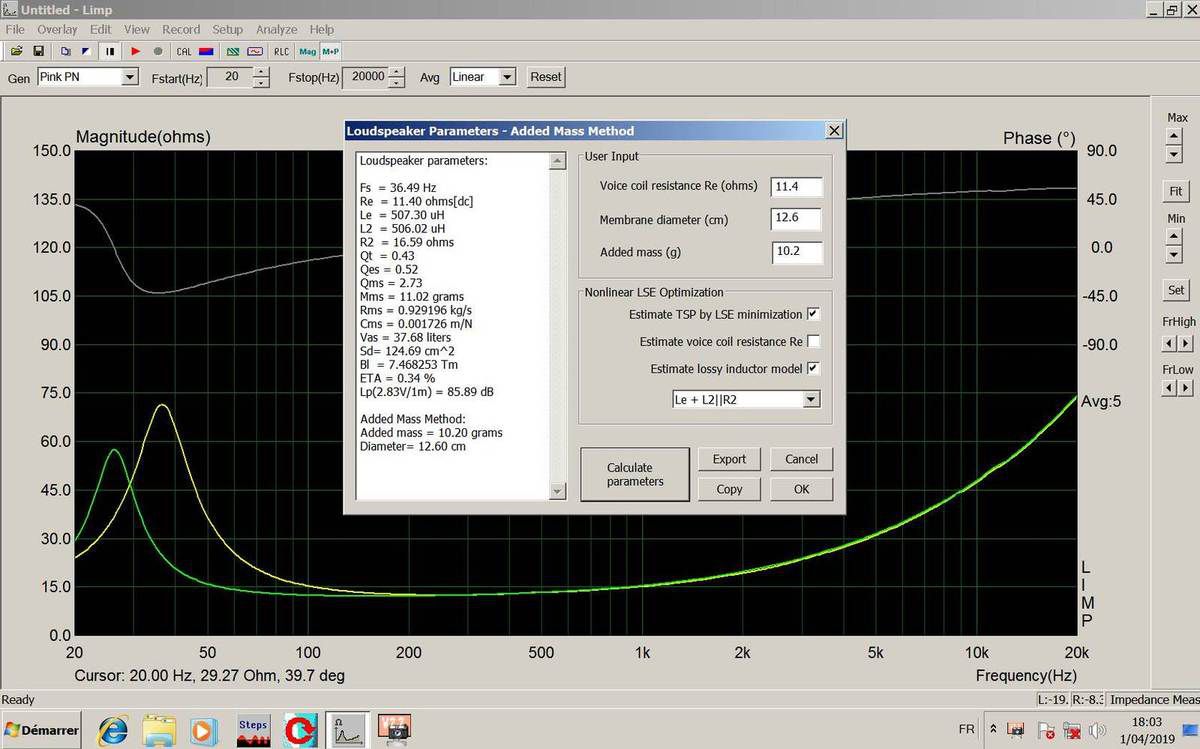

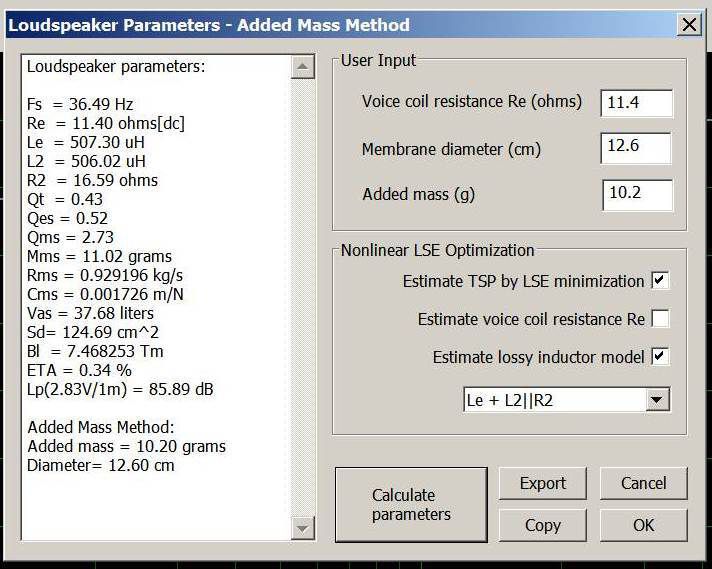

L'autre exemplaire...

________________________________

Courbe de réponse

Les courbes de réponse des 2 exemplaires mesurés sont très similaires.

A la lecture de ces courbes, ce HP devrait être exploité jusqu'à +/- 550 Hz ou pourquoi pas jusqu'à +/- 2.800 Hz.

Un filtrage à pente raide sera préférable.

_________________________________

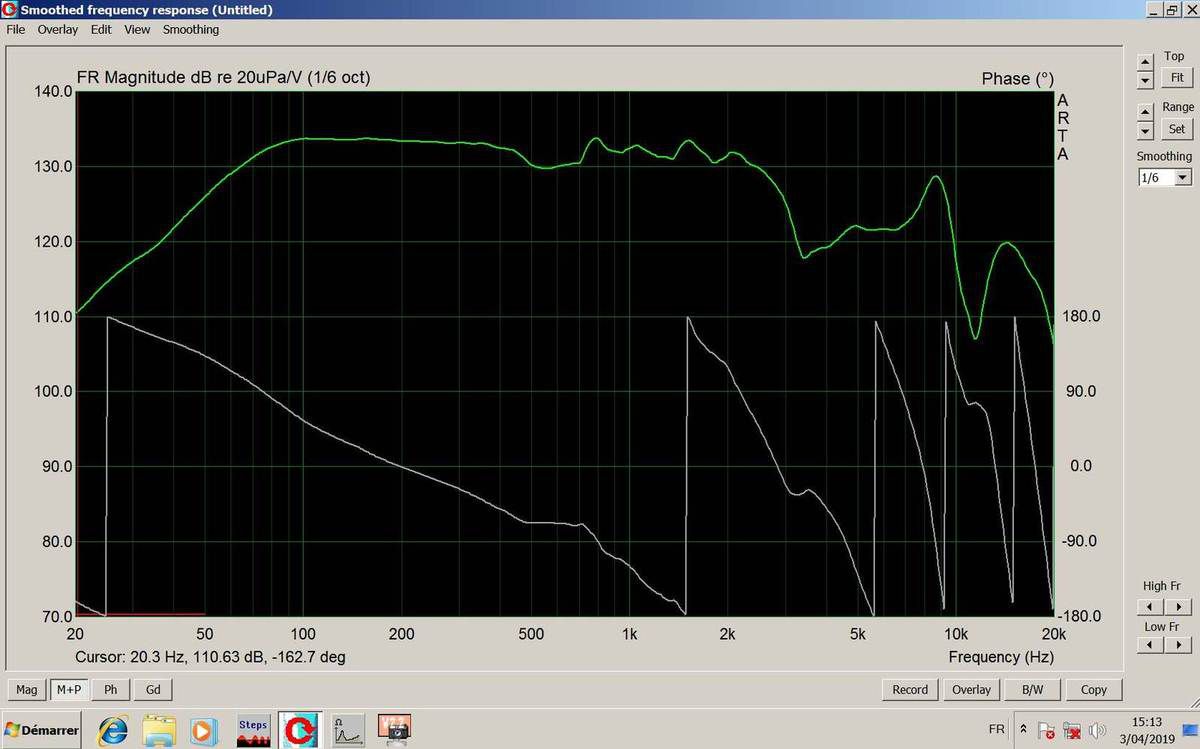

Courbe de réponse et rotation de phase

Courbe de réponse et rotation de phase normales.

____________________________________

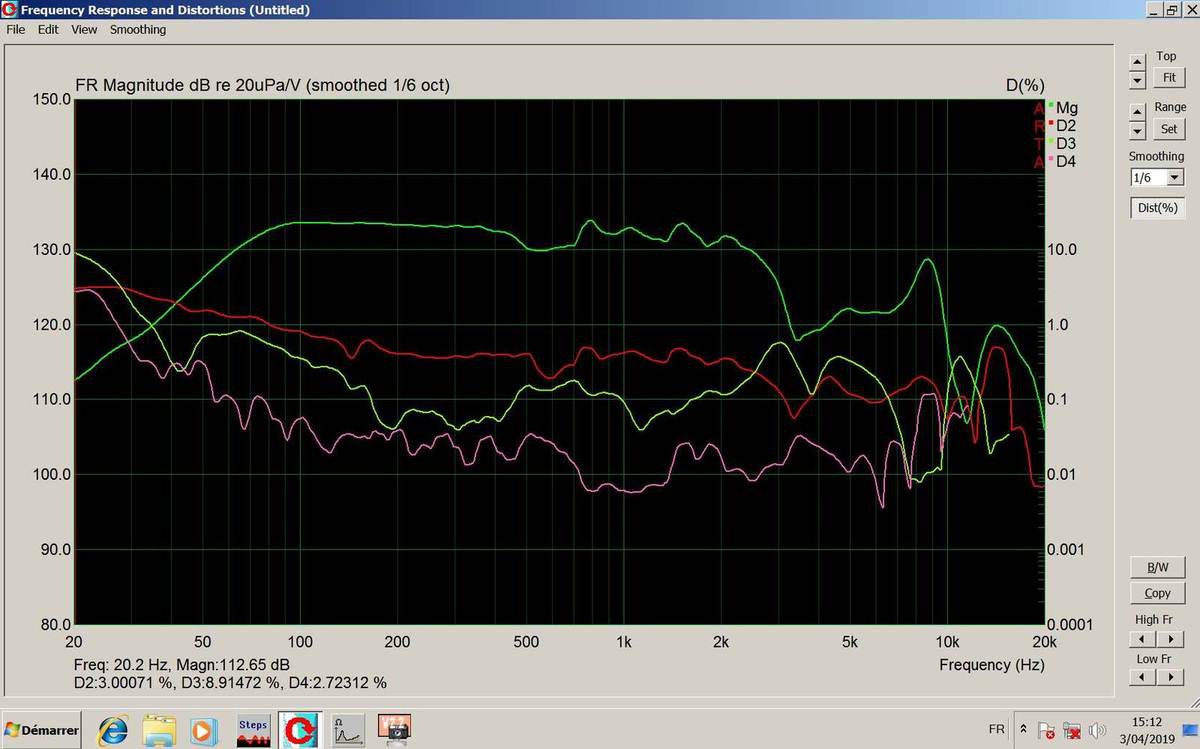

Courbe de réponse et distorsions harmoniques

Au-delà de 100 Hz, le taux de distorsion reste sous la barre de 1%, ce qui est très bien!

_________________________________

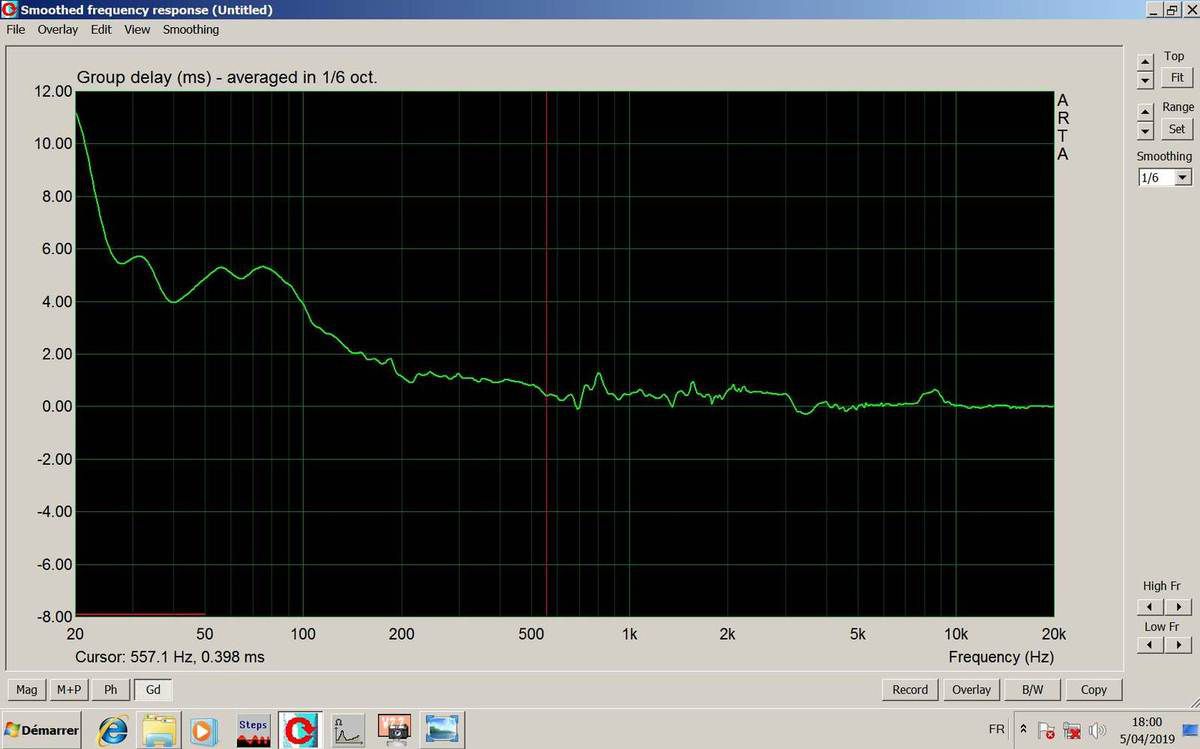

Groupe delay

Au delà de 30 Hz, le group delay est inférieur à 6 mS et sans variation brutale..., c'est exceptionnel pour un HP "grave".

____________________________________

Conclusions

Ces HPs âgés de 50 ans ont vécus et pourtant leurs performances sont encore exceptionnelles, les mesures le prouvent.

Il faut noter leur impédance élevée (+/- 15 ohms) et leur puissance maximale de l'ordre de 35 W.

A l'écoute, ce HP ne descend pas très bas mais il est rapide, sans traînage et fidèle. Compte tenu de sa taille, il est parfait.
