MEDIUM SALTARELLE JMR

Description du HP (grave-médium)...

information fournie par le constructeur

(source: internet)

Hormis ce petit descriptif qui semble émaner du constructeur, aucune information concernant ce HP n'est disponible.

Pour ce qui est de sa puissance maximale, il faut se référer aux caractéristiques des enceintes SALTARELLE, lesquelles peuvent délivrer une puissance de 35 Wrms. Ceci laisse présager que ce HP peut lui aussi délivrer cette puissance.

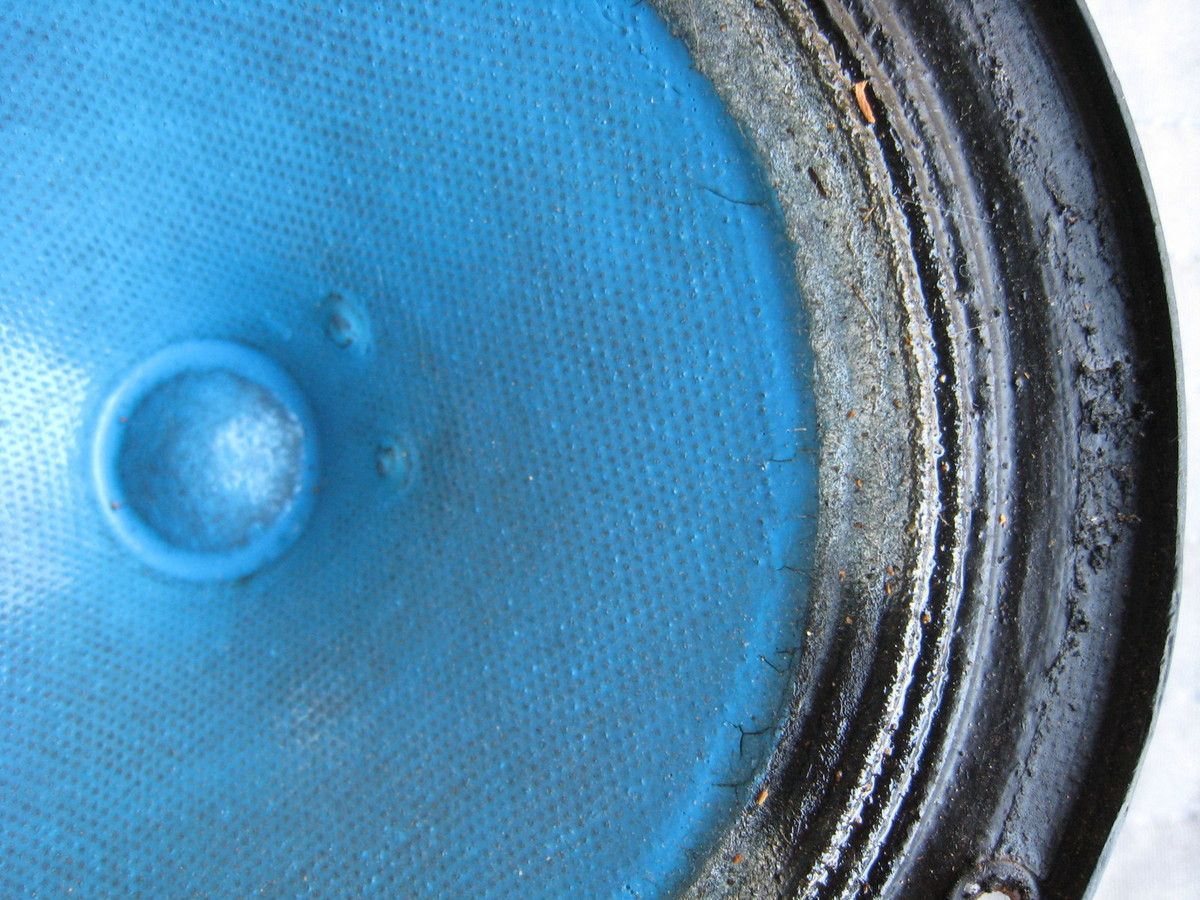

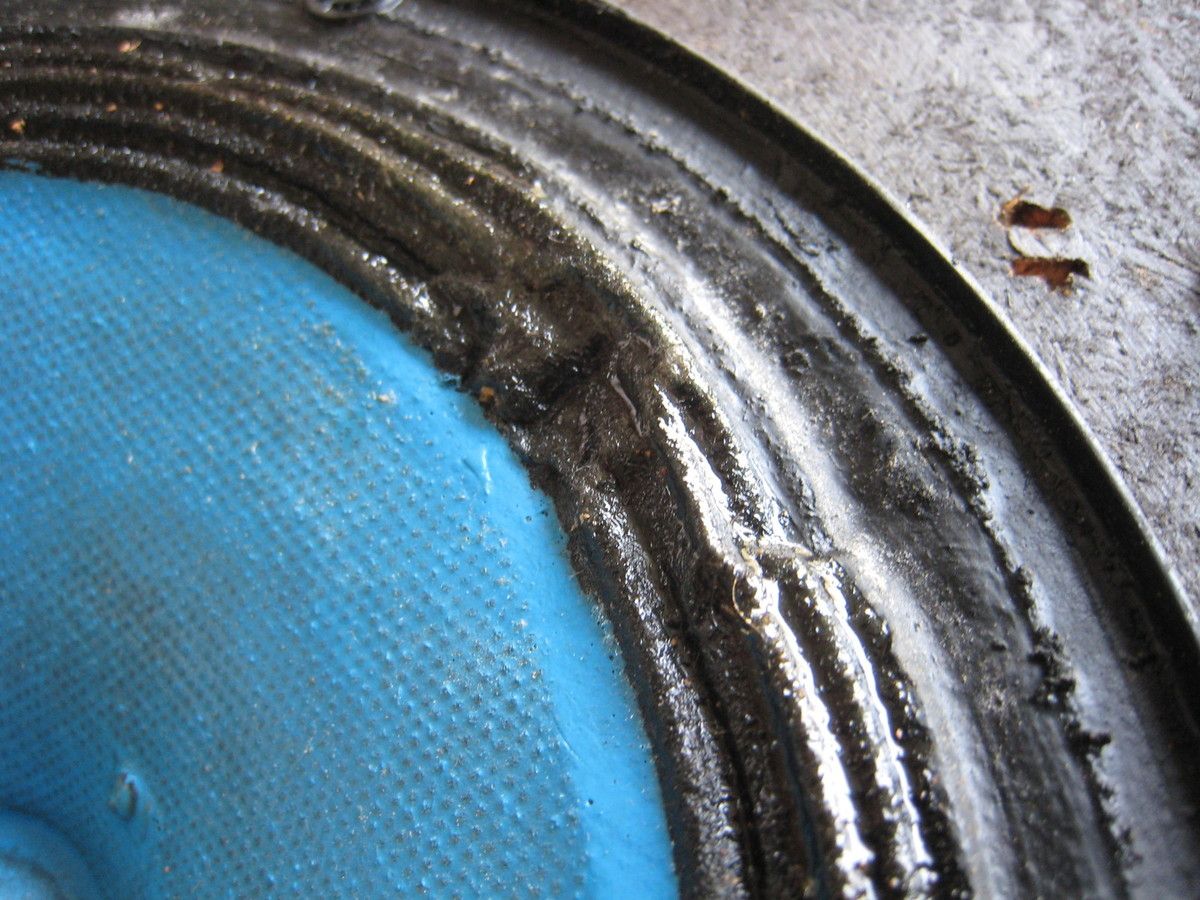

Les deux exemplaires analysés ici ne sont pas très frais. Les suspensions sont transparentes et semblent avoir beaucoup souffert. Un exemplaire a fait l'objet d'une réparation importante sur sa suspension.

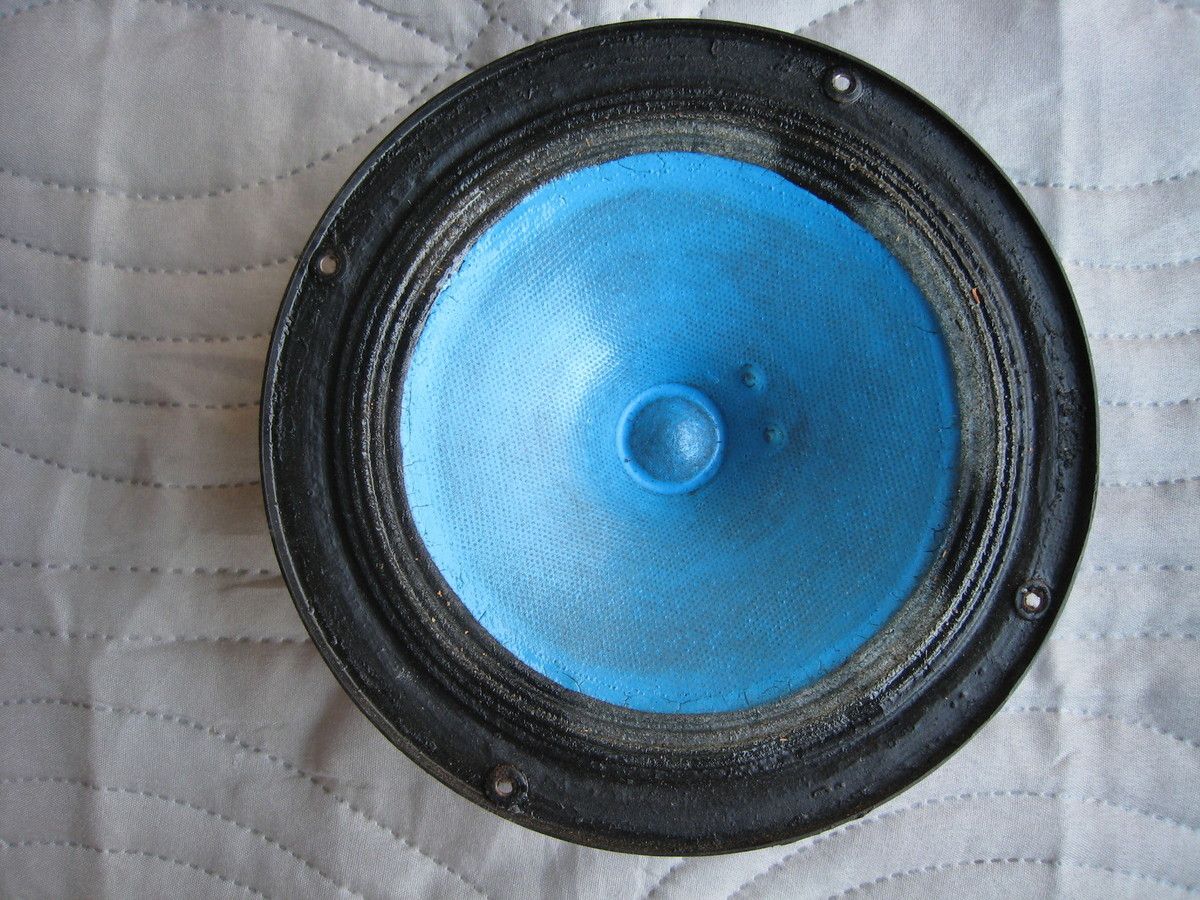

Diamètre extérieur mesuré: 165 mm

diamètre du moteur:  mm

profondeur totale:  mm

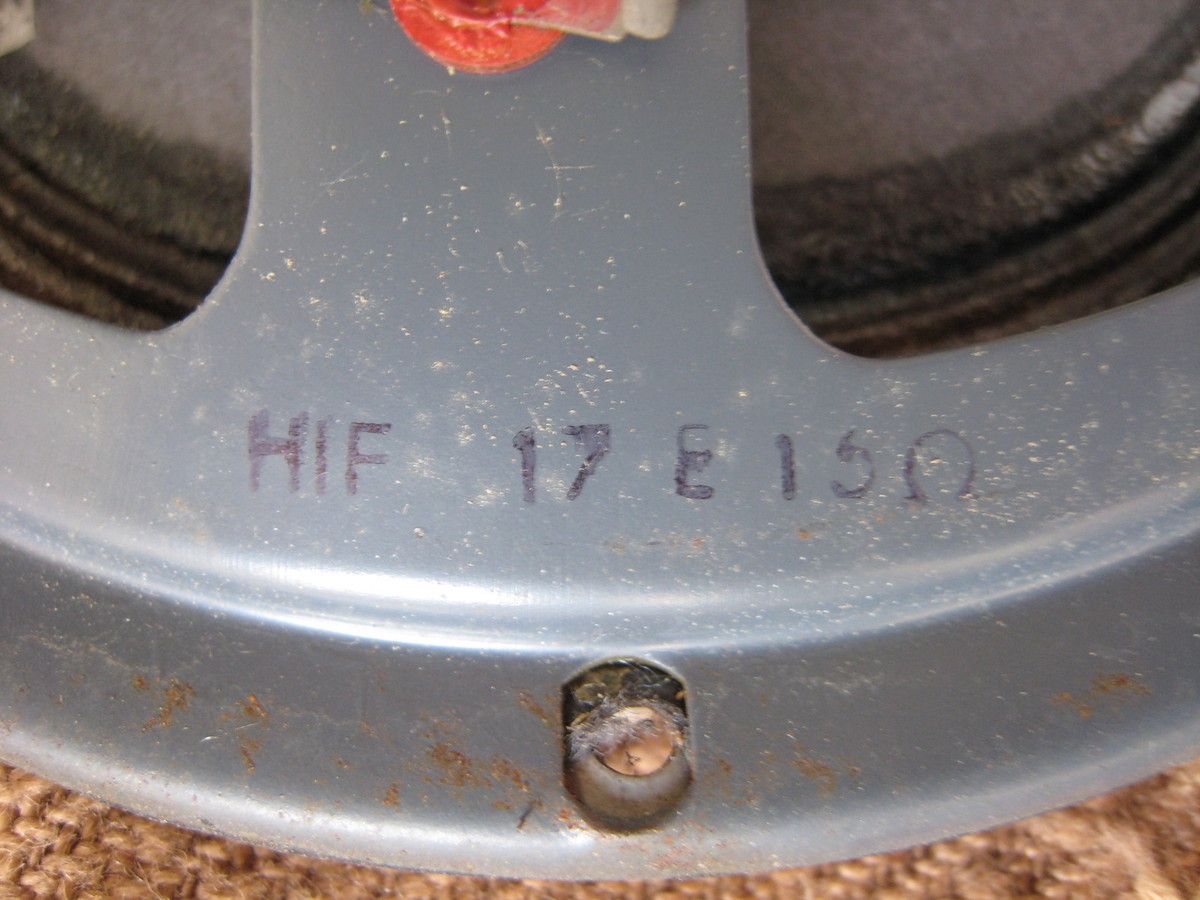

Ce HP trouvé sur les enceintes Saltarelle du constructeur français Jean-Marie Reynaud porte deux indications imprimées sur son châssis:

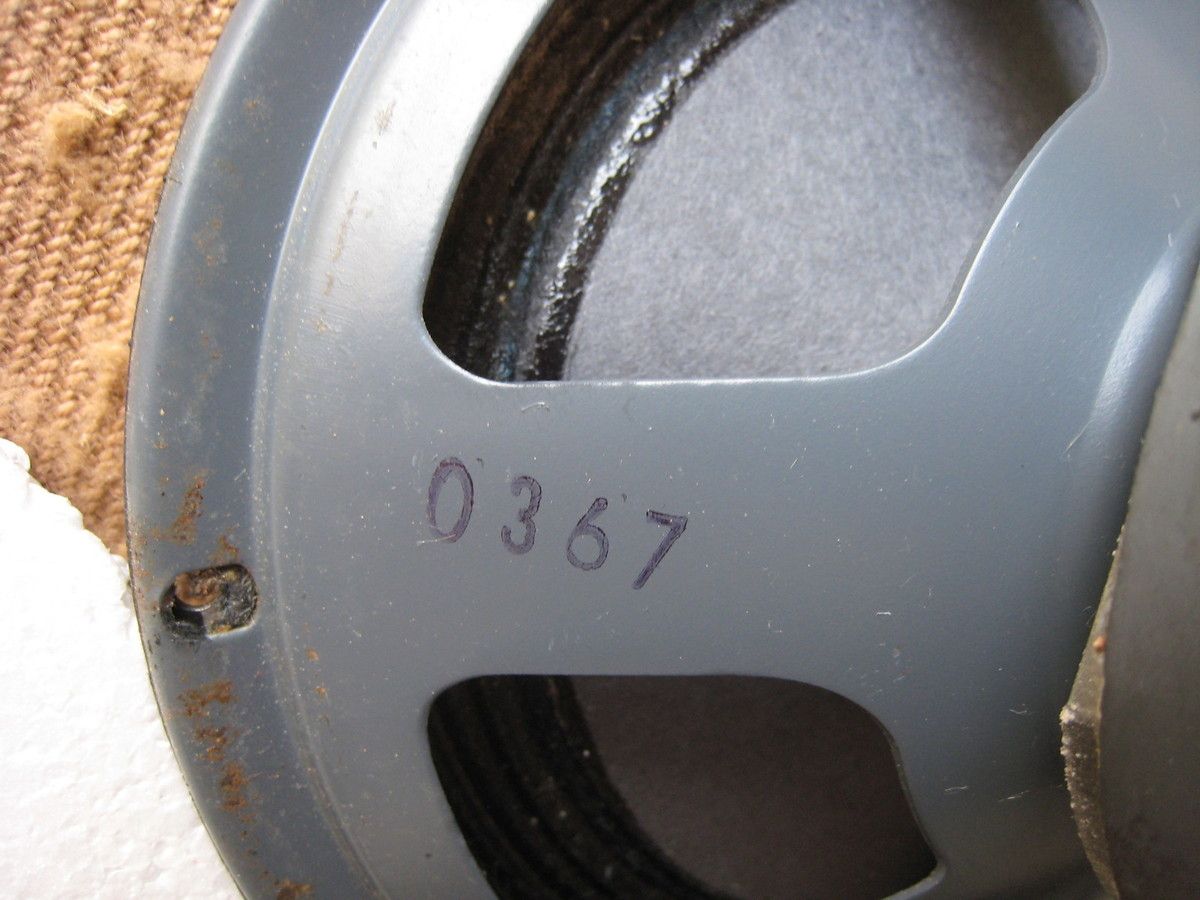

HIF 17 E 15 ohms et 0367

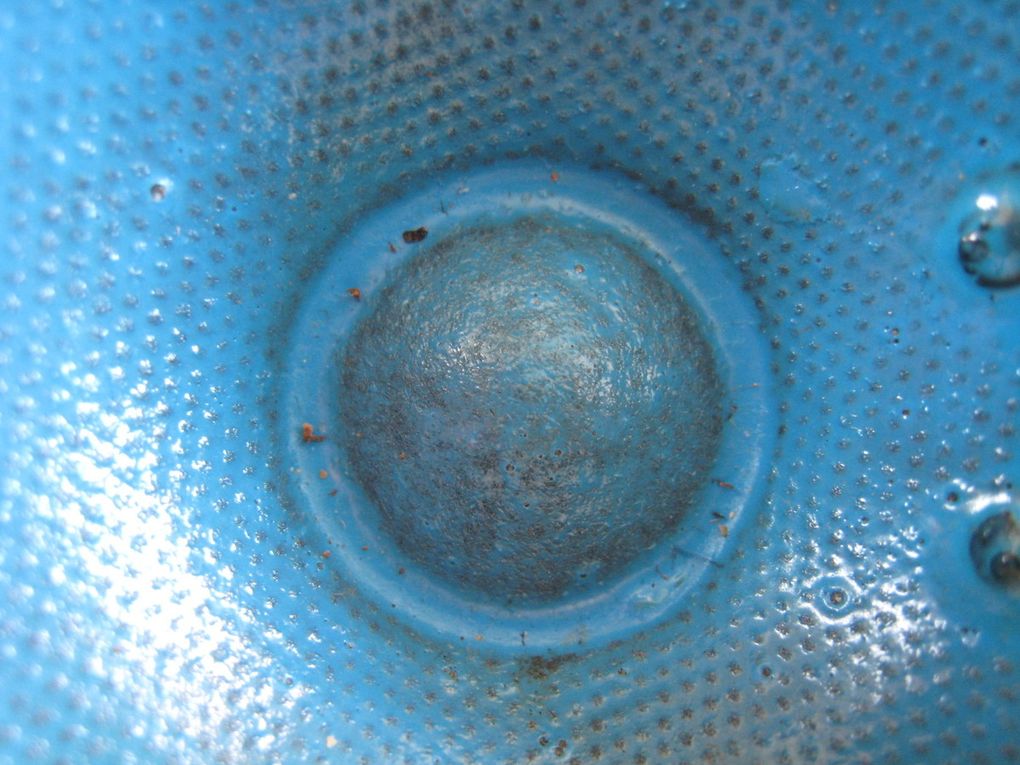

et une autre imprimée sur l'envers du cône...

pas vraiment lisible...

Physiquement, ce HP ne ressemble pas au HP "grave-médium" rencontré sur les "Saltarelle". Cependant, mis à part la teinte inhabituelle, il ressemble étrangement au HP "grave" des mêmes enceintes "Saltarelle". Les indications trouvées sur le châssis et le cône sont identiques, la texture du papier est identique. Pourtant, nous verrons qu'aux mesures ils ne sont pas tout à fait pareils.

__________________________________________

Sans information officielle concernant ce HP, je m'en tiens donc à publier mes mesures réalisées en avril 2019.

Deux exemplaires ont été mesurés et comparés.

__________________________________________

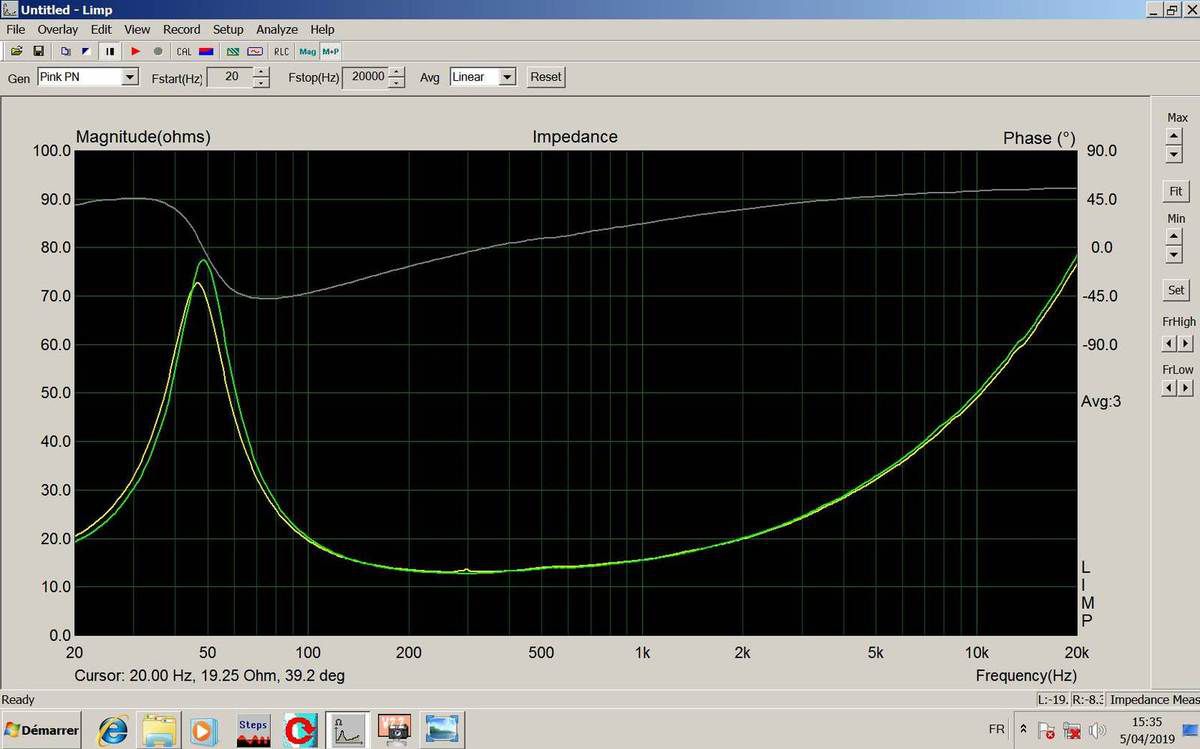

Courbe d'impédance

Z nominale: 15 ohms,

Rdc = 11.9 ohms,

Fréquence de résonance: +/- 48 Hz,

Z à la fréquence de résonance: +/- 75 ohms,

Courbe d'impédance parfaite, sans résonance parasite mais forte remontée d'impédance.

________________________________

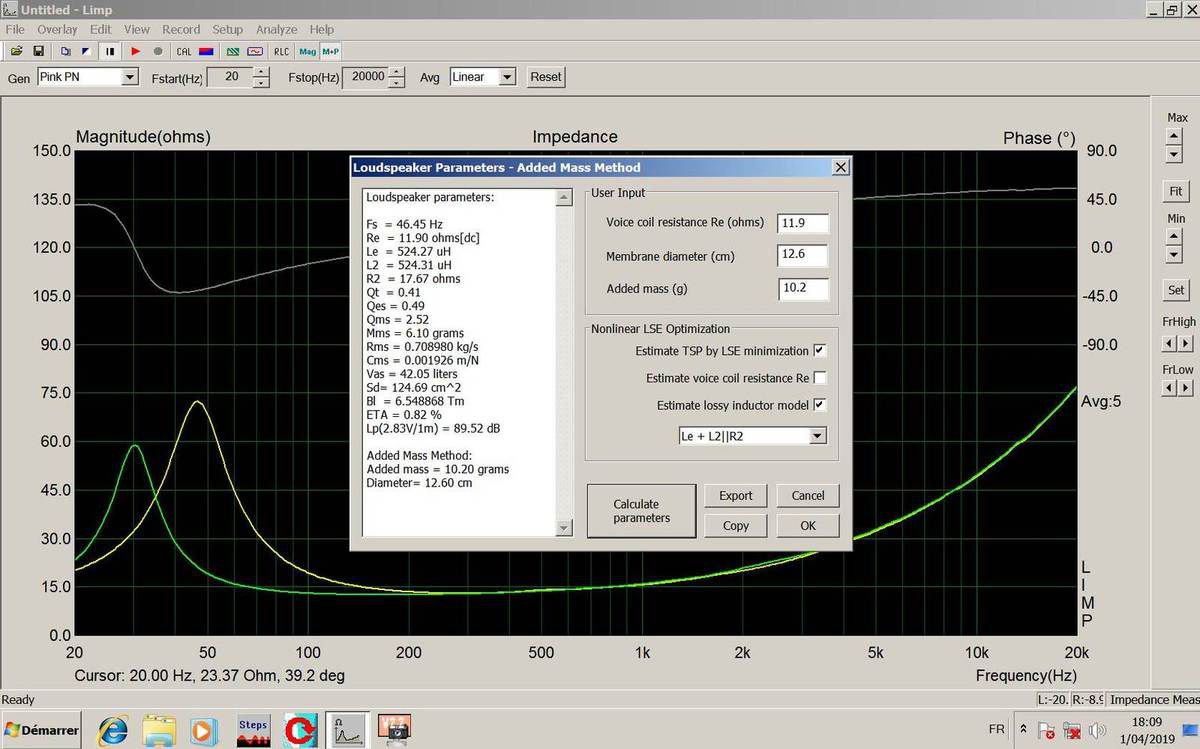

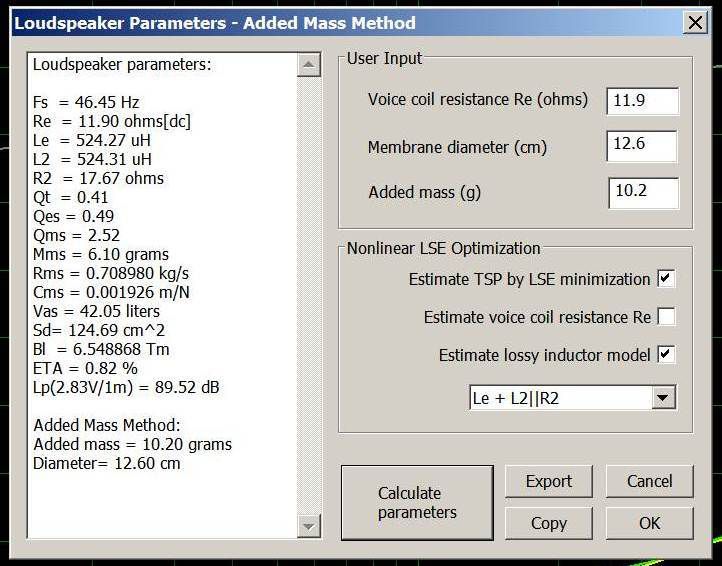

MESURES DES PARAMETRES T&S

Les 2 exemplaires mesurés sont très similaires.

Il faut remarquer quelques valeurs intéressantes:

Qt = 0.4

Mms =  6 g

Lp = +/- 90 dB

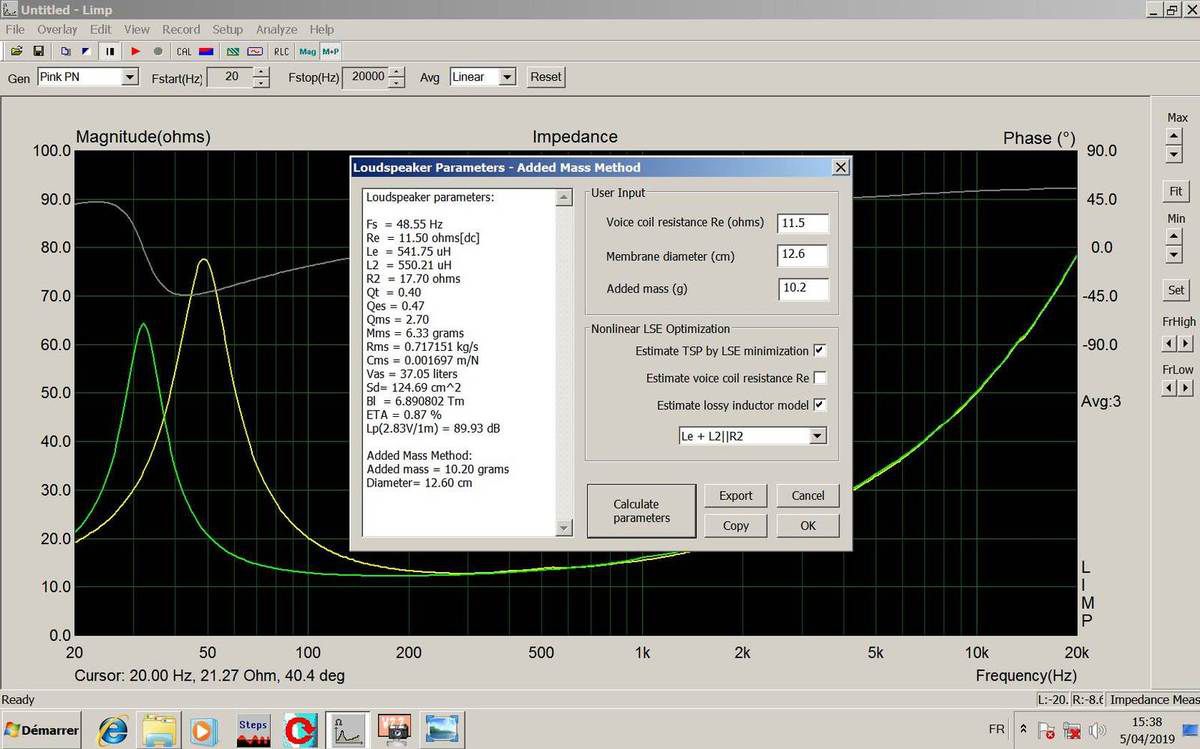

L'autre exemplaire...

________________________________

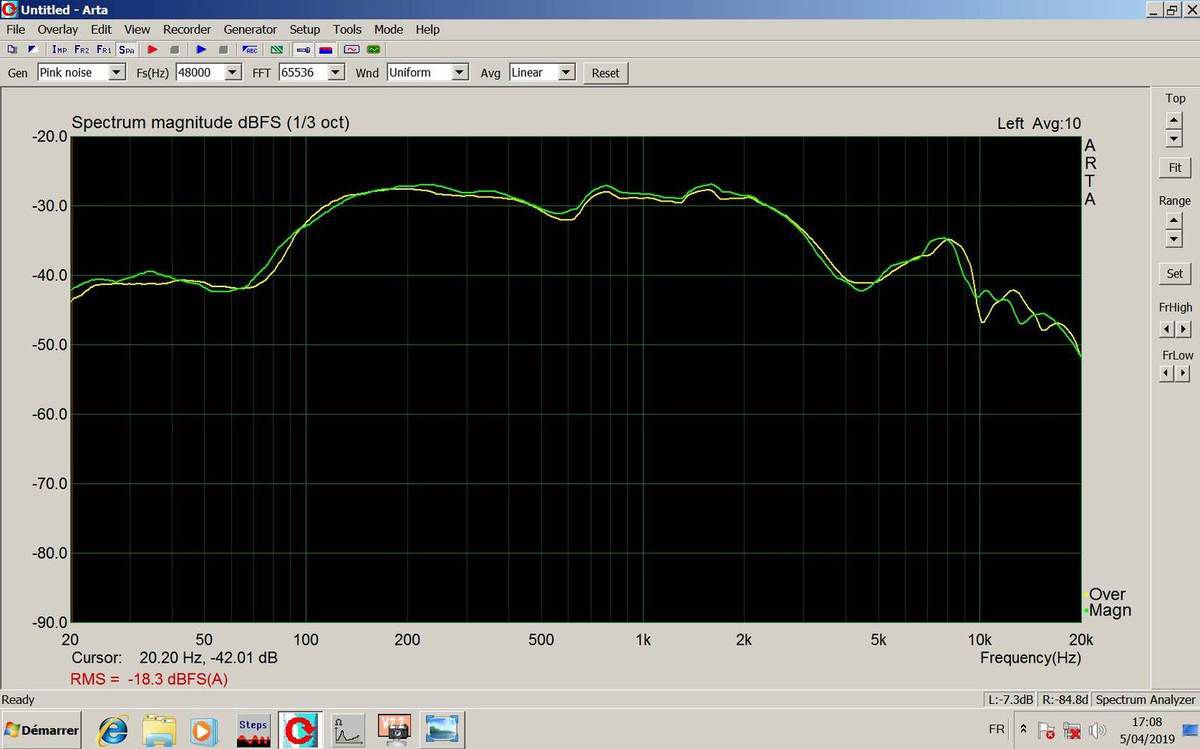

Courbe de réponse

Les courbes de réponse des 2 exemplaires mesurés sont très similaires.

A la lecture de ces courbes, ce HP devrait être exploité de +/- 600 Hz à 2.800 Hz.

Un filtrage à pente raide s'impose.

Il faut aussi noter que ce HP pourrait très bien être exploité de 90 Hz à 2.800 Hz, voire même sans filtrage dans le grave pour une configuration 2 voies.

_________________________________

Courbe de réponse et rotation de phase

Mesure non enregistrée, à refaire...

Courbe .

Rotation de phase .

____________________________________

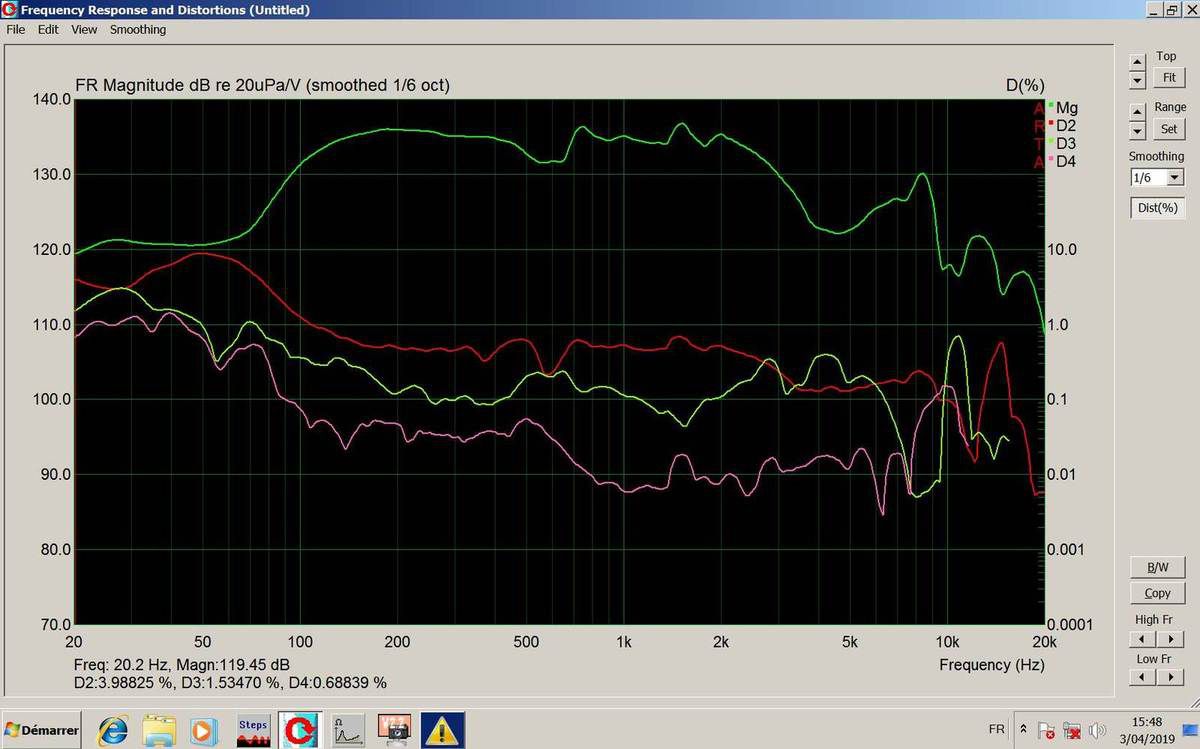

Courbe de réponse et distorsions harmoniques

Au-delà de 100 Hz, le taux de distorsion reste sous la barre de 1%, ce qui est très bien!

_________________________________

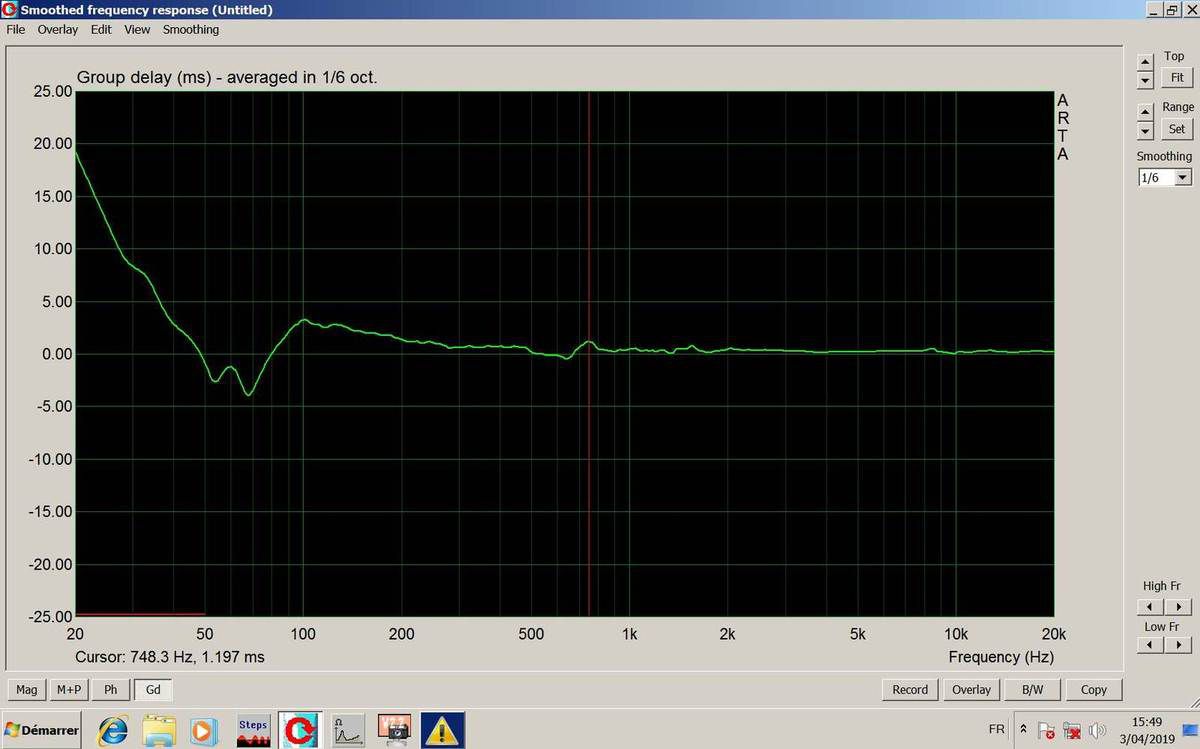

Groupe delay

A partir de 40 Hz, le group delay est inférieur à 3 mS, c'est exceptionnel!

____________________________________

Conclusions

Ces HPs âgés de 50 ans ont vécus et pourtant leurs performances sont encore exceptionnelles, les mesures le prouvent.

Il faut noter leur impédance élevée (+/- 15 ohms) et leur puissance maximale de l'ordre de 35 W.

A l'écoute, ce HP est très détaillé, subtil et fidèle.

Un filtrage à pente raide le met bien en valeur.

Je ne suis pas persuadé qu'il s'agisse du HP "grave-médium" d'origine des enceintes Saltarelle mais peu importe, c'est un HP encore remarquable.
