2 5ohms

par FLI - 26 Mars 2019, 05:28 - Catégories : #MES HAUT-PARLEURS

Ce tweeter est utilisé dans les enceintes QUADRAL AMUN MK IV mais il semble être mis en oeuvre dans d'autres enceintes de la marque.

Lors de l'étude du projet de Philippe, j'ai découvert qu'il existait au moins deux modèles. Ils portent la même référence générique T 110/20/2 923011 (5 ohms) mais un code supplémentaire diffère et aux mesures, ils sont différents.

Extérieurement, les deux modèles sont identiques mêmes matériaux, même moteur et même finition.

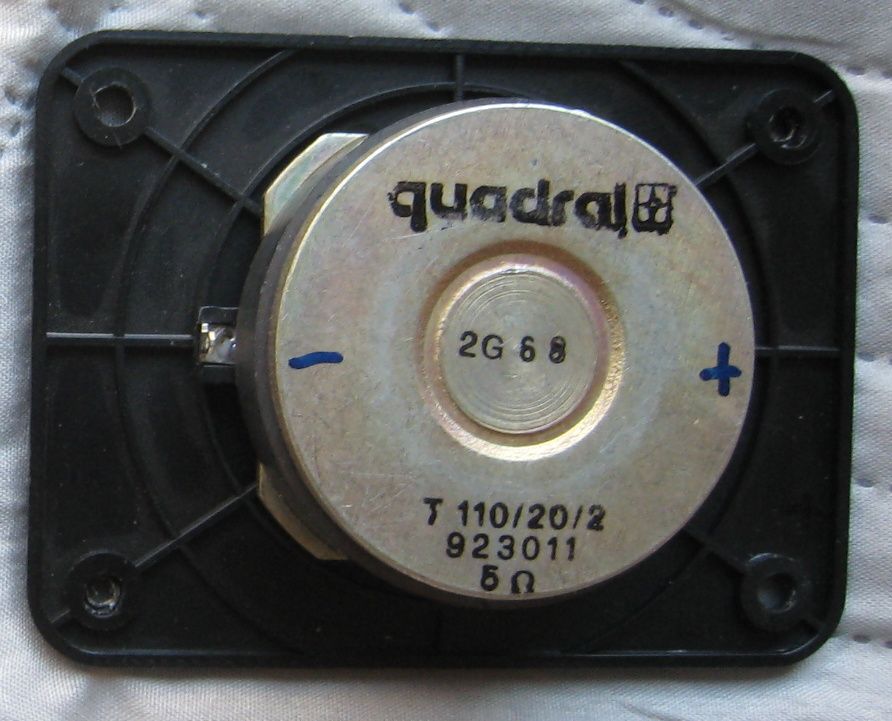

Un modèle porte le sigle de la marque et un code imprimé 2G 68.

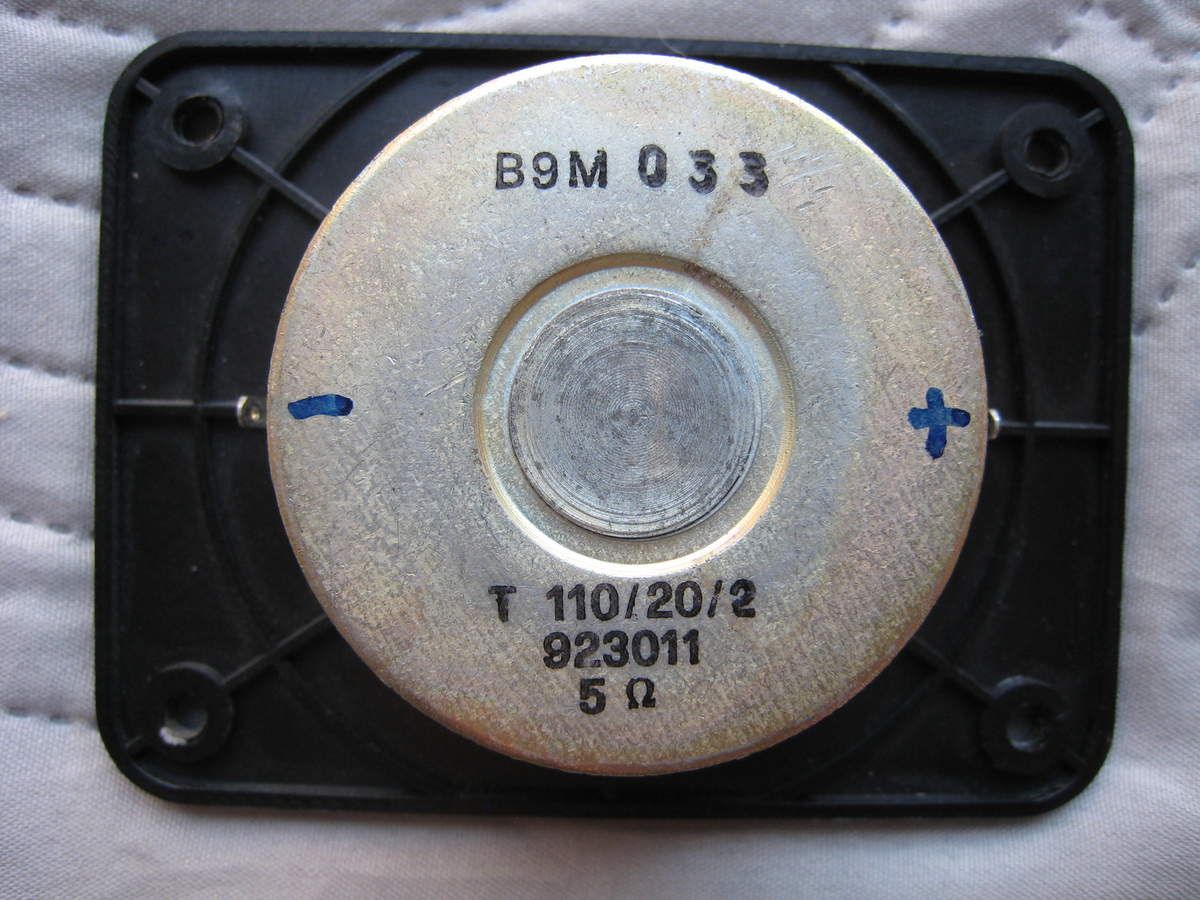

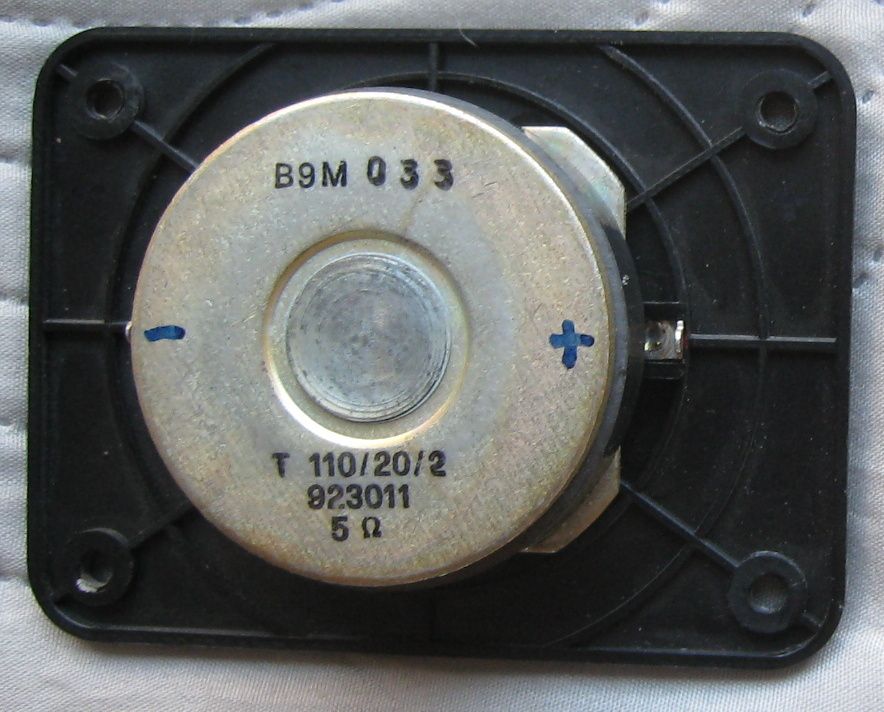

L'autre modèle ne porte pas le sigle Quadral et le code supplémentaire est B9M 033.

Ce tweeter de remplacement a été fourni par un représentant de la marque, il peut donc être considéré comme authentique.

__________________________________

Analyse du modèle identifié

QUADRAL

2G 68

T 110/20/2

923011

5 ohms

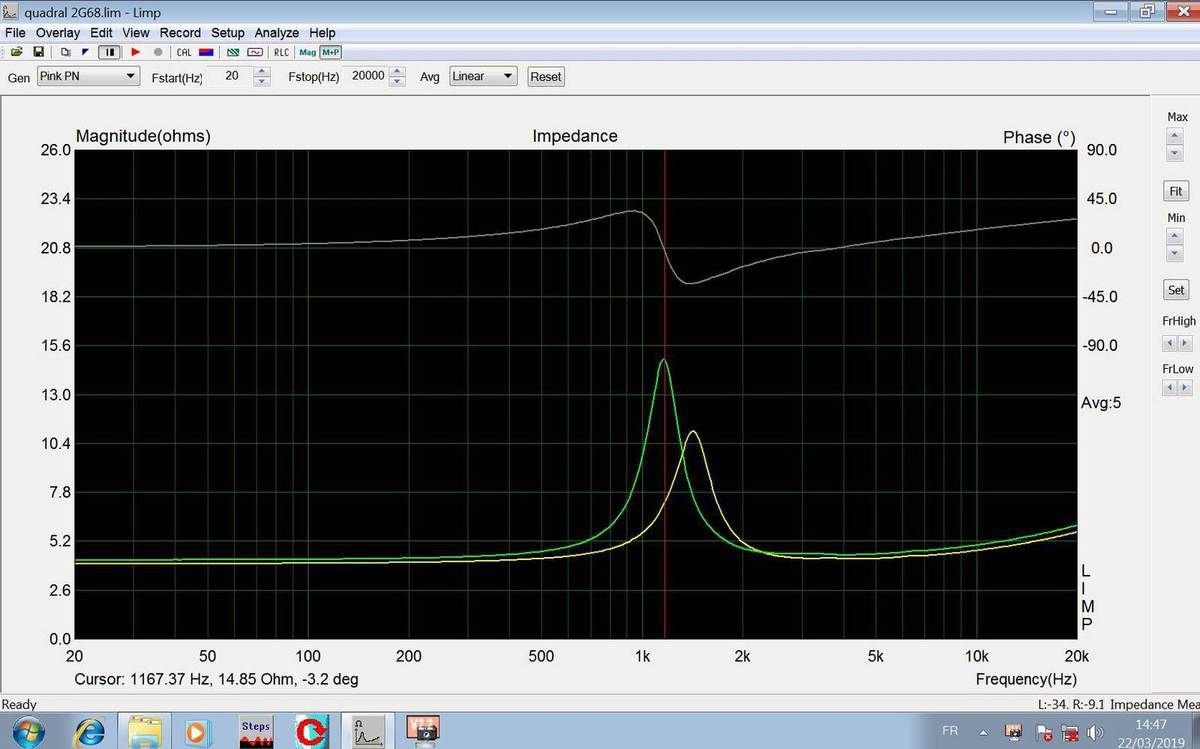

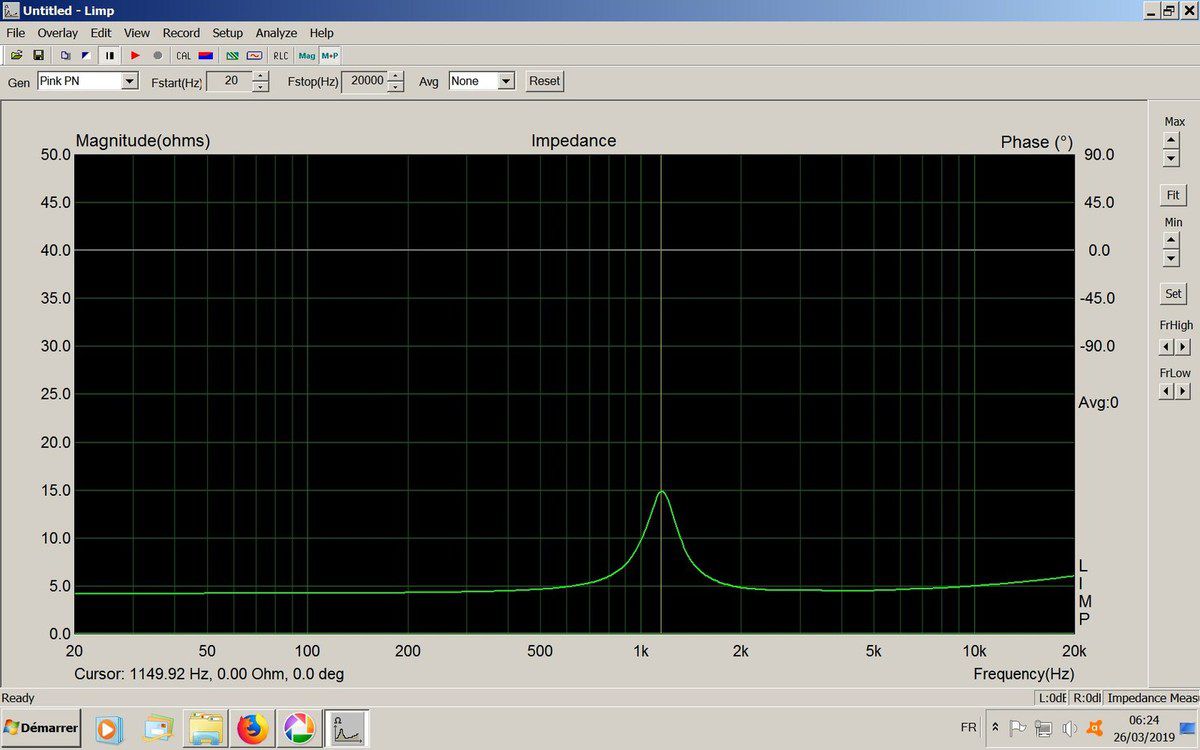

Mesure de sa courbe d'impédance...

Fr = 1150 Hz, Z à Fr = 15 ohms

impédance nominale 4 à 5 ohms

très faible remontée d'impédance

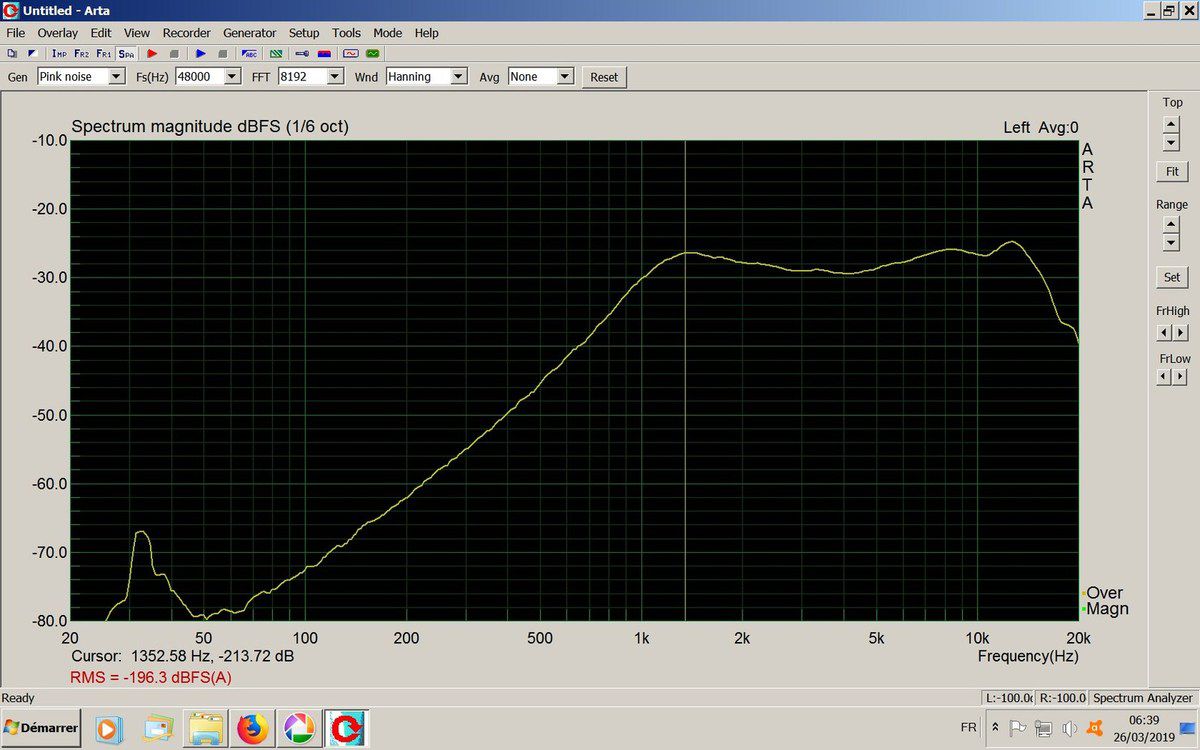

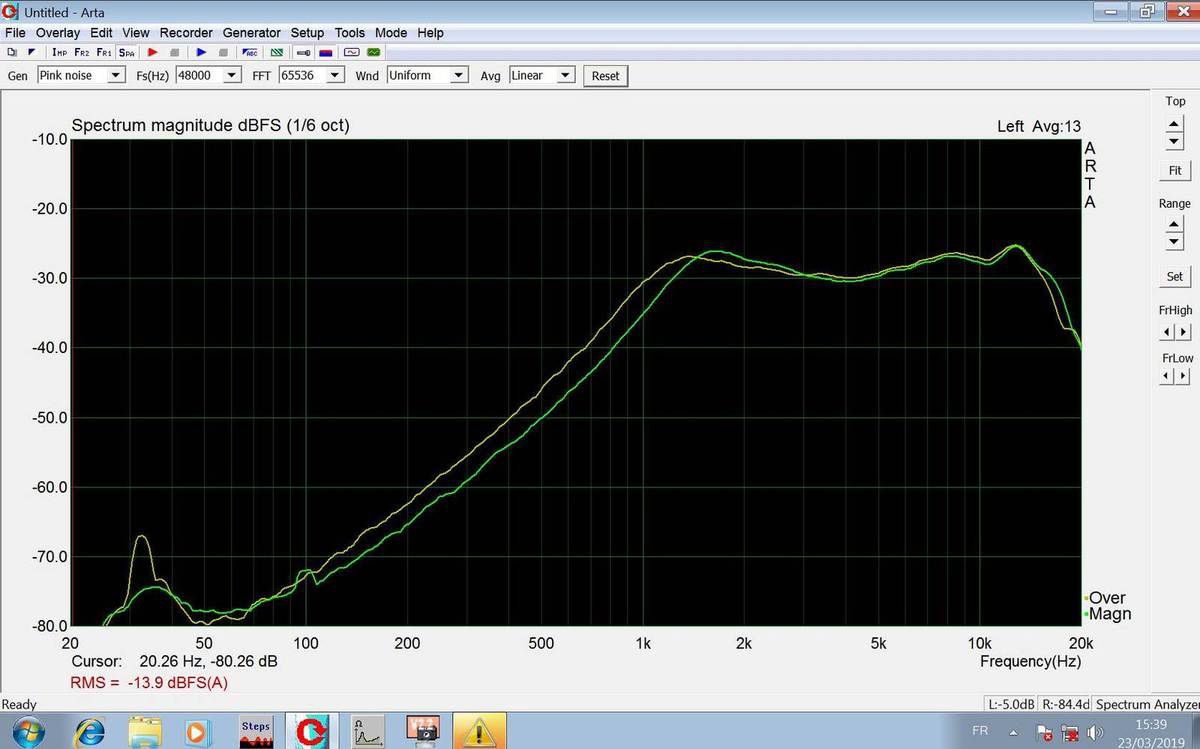

Mesure de sa courbe de réponse

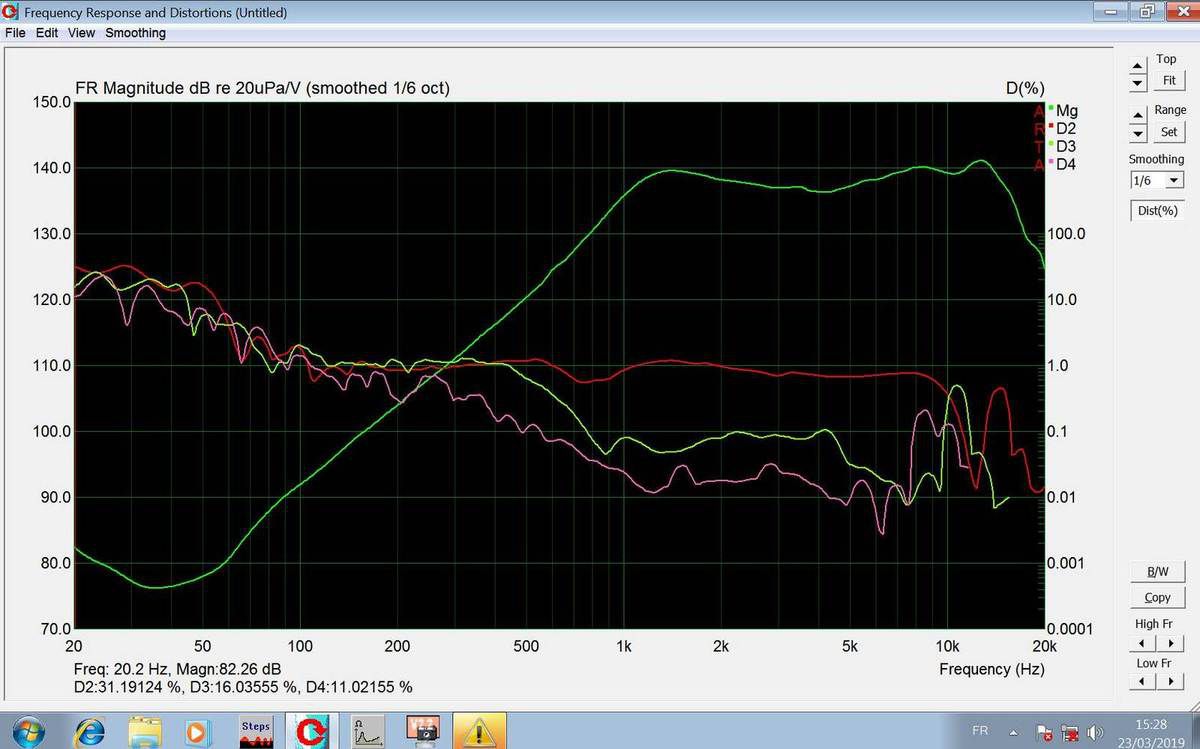

Mesures du taux de distorsion des harmoniques

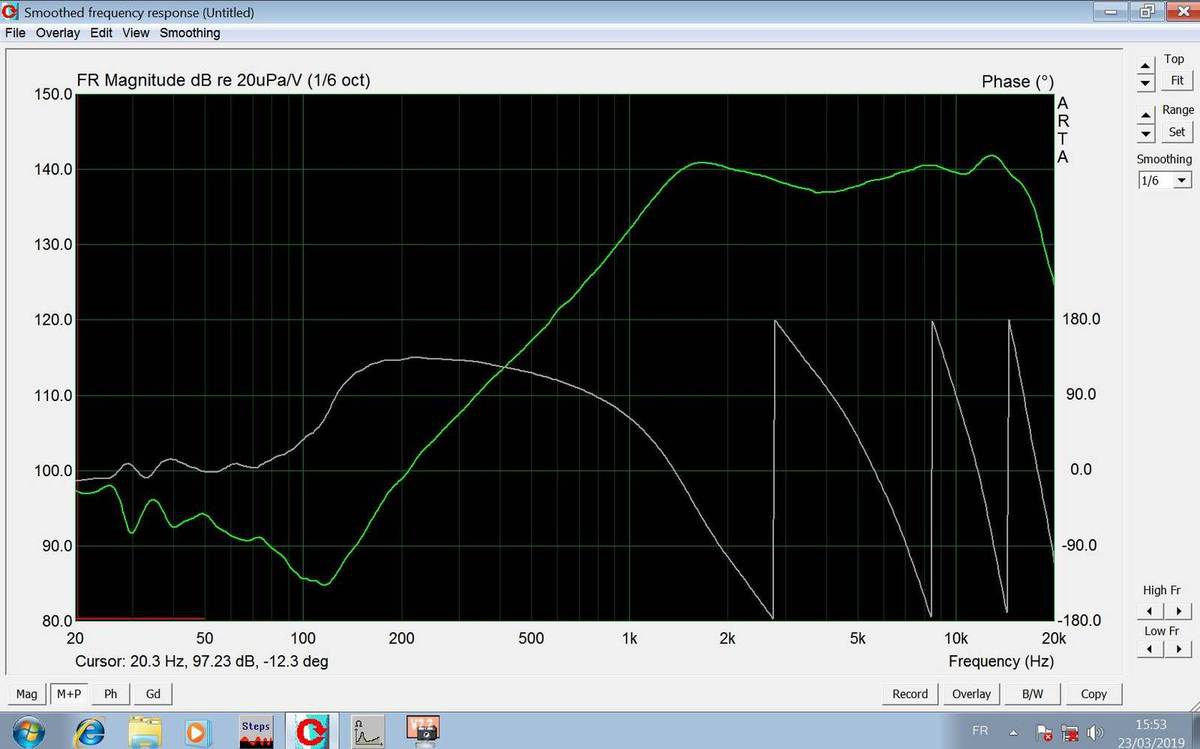

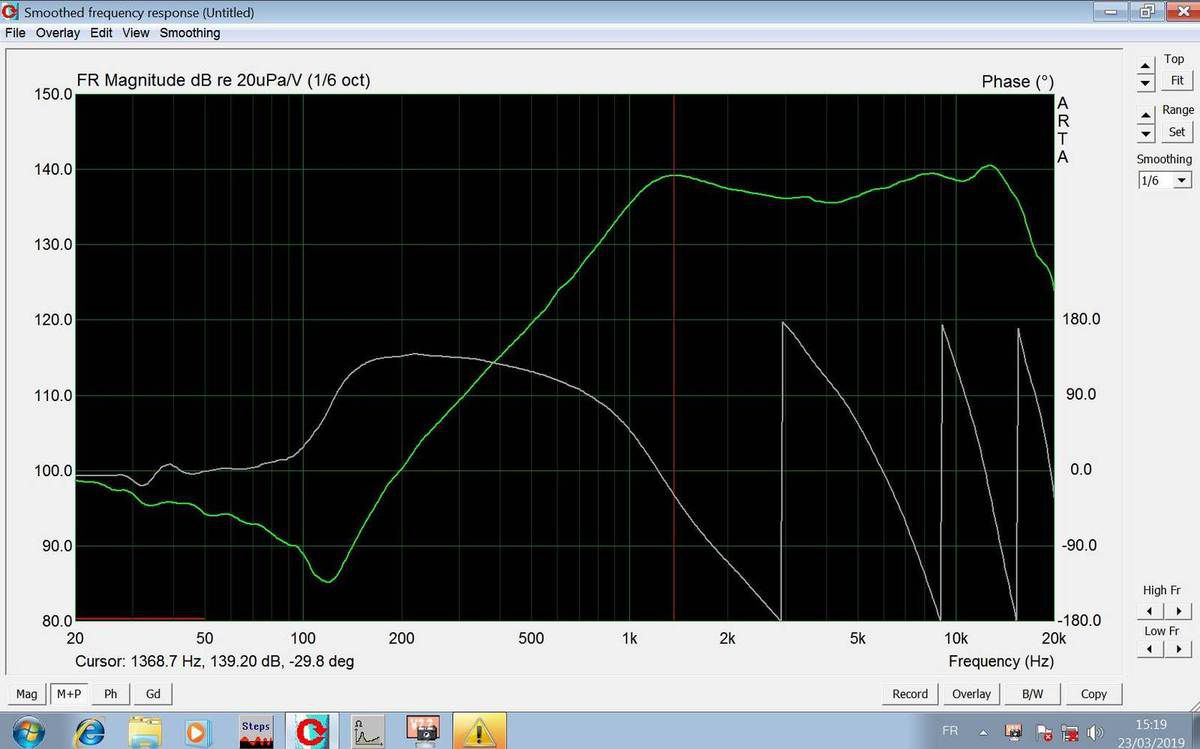

Mesure de la magnitude et de la phase

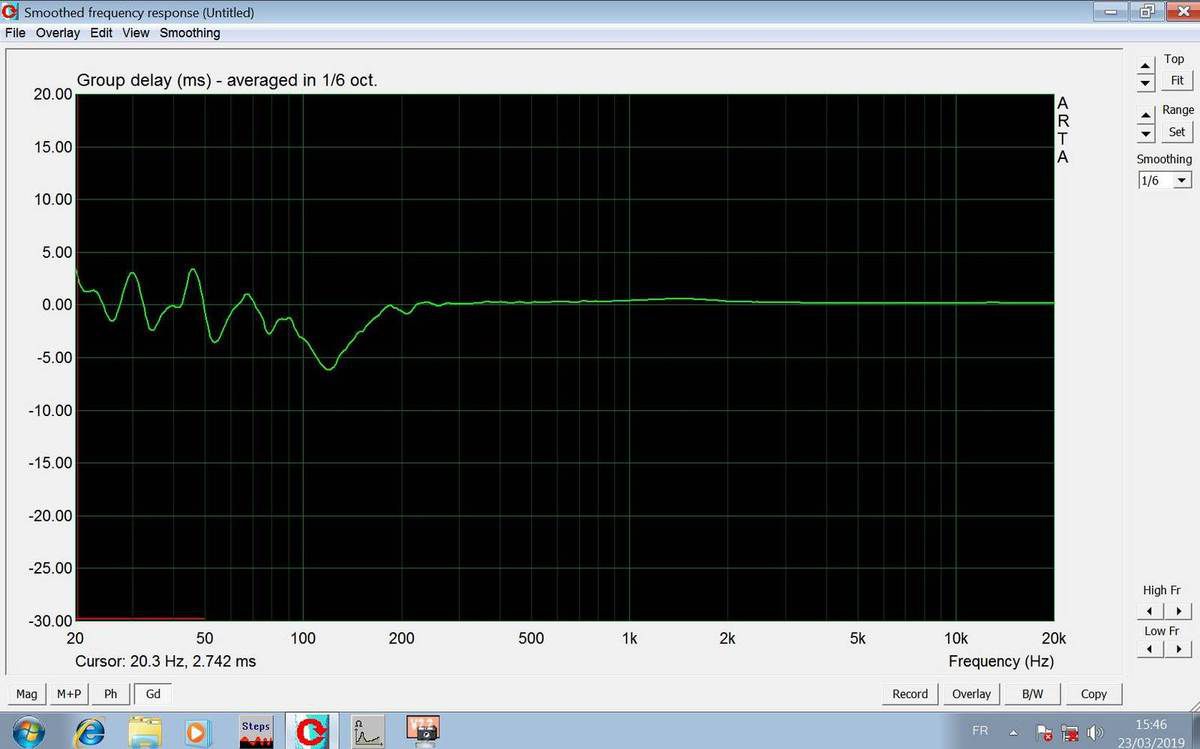

Evaluation du group delay
