QUADRAL BOB235 W220/25/14/PF

par FLI  -  8 Février 2019, 18:33  -  #MES HAUT-PARLEURS

QUADRAL BOB235 W220/25/14/PF







Ce HP de 220 mm est exploité en tant que woofer dans les enceintes Quadral Amun MK IV.



A ma connaissance, on retrouve ce HP dans d'autres enceintes de la marque.



Les deux exemplaires en ma possession portent les mêmes références:



BOB 235

W 220/25/14/PF

921024

4 ohms

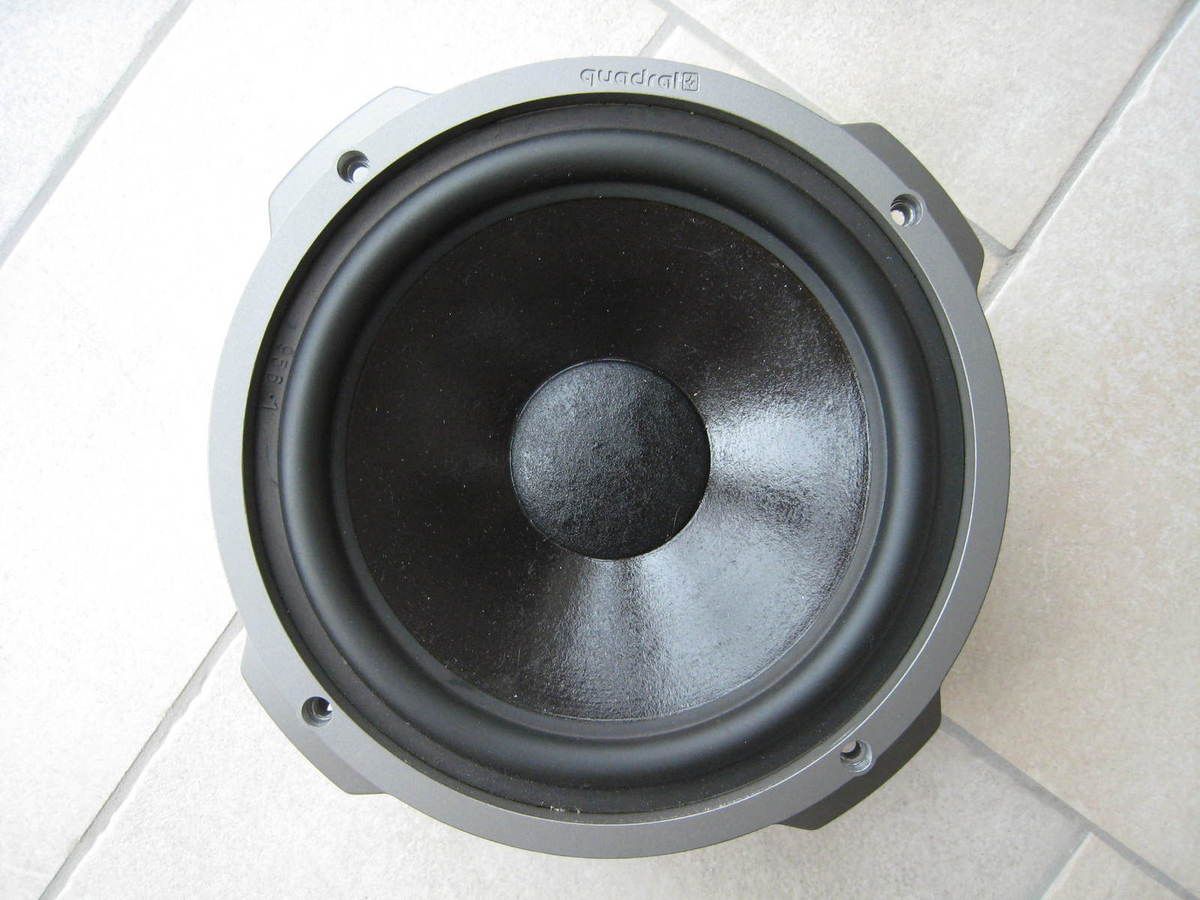

Son cône est en papier traité, la surface extérieure est enduite d'une matière légèrement collante et souple, un peu comme les Audax Aérogel. Le châssis est en fonte d'aluminium. Le moteur est de taille modeste.





Je n'ai pas trouvé de documentation technique concernant ce HP, je m'en tiens donc à mes  mesures.





Ce HP figure dès à présent dans la base de données de Dominique Pétoin. La valeur xlin qui y figure est évaluée et non mesurée.





QUADRAL BOB235 W220/25/14/PF
QUADRAL BOB235 W220/25/14/PF
QUADRAL BOB235 W220/25/14/PF
QUADRAL BOB235 W220/25/14/PF
QUADRAL BOB235 W220/25/14/PF
QUADRAL BOB235 W220/25/14/PF









VOICI MES MESURES...

effectuées avec Arta en février 2019...





Je n'ai pas encore la possibilité d'effectuer la mesure de l'amplitude du déplacement linéaire de la bobine mobile et donc je ne sais pas estimer la puissance exacte de ce HP.







Msures de Rdc:



Rdc du W1 = 3 ohms

Rdc du W2 = 3.4 ohms

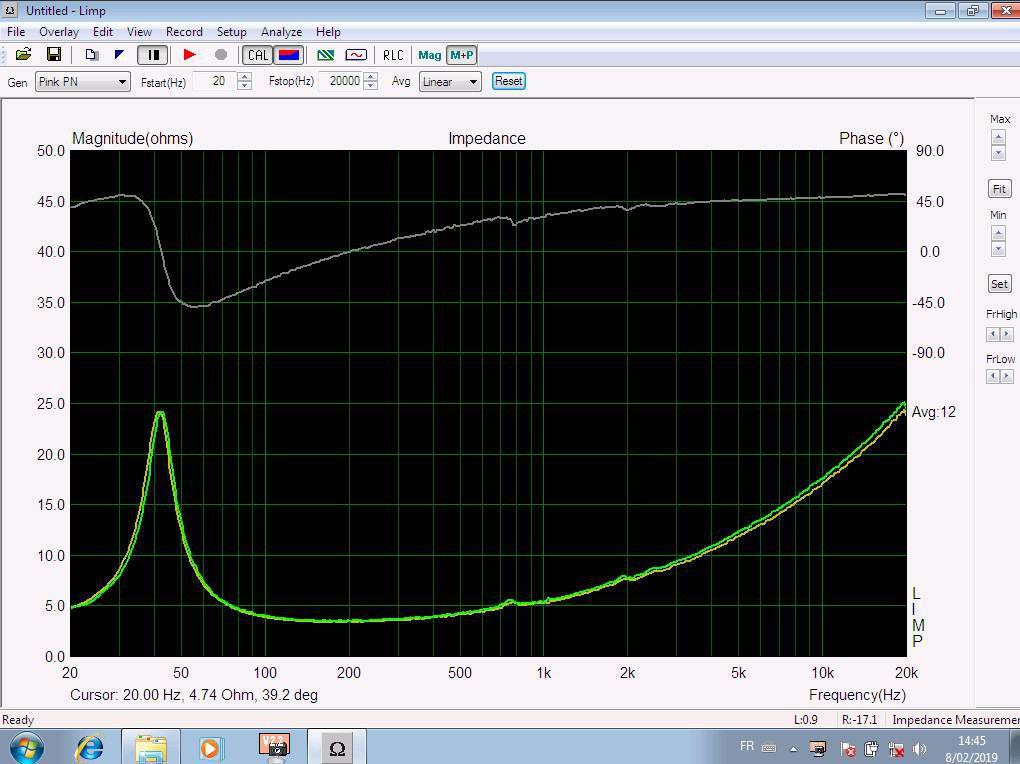

Les courbes d'impédance...



Dans la zone d'utilisation probable de ce woofer, l'impédance reste inférieure à 4 ohms. C'est cette valeur qui sera utilisée pour calculer le filtre passe-bas de test.



Compte tenu de la remontée d'impédance non négligeable, il est possible que le circuit Zobel se montre bien utile. Ce sera à tester.

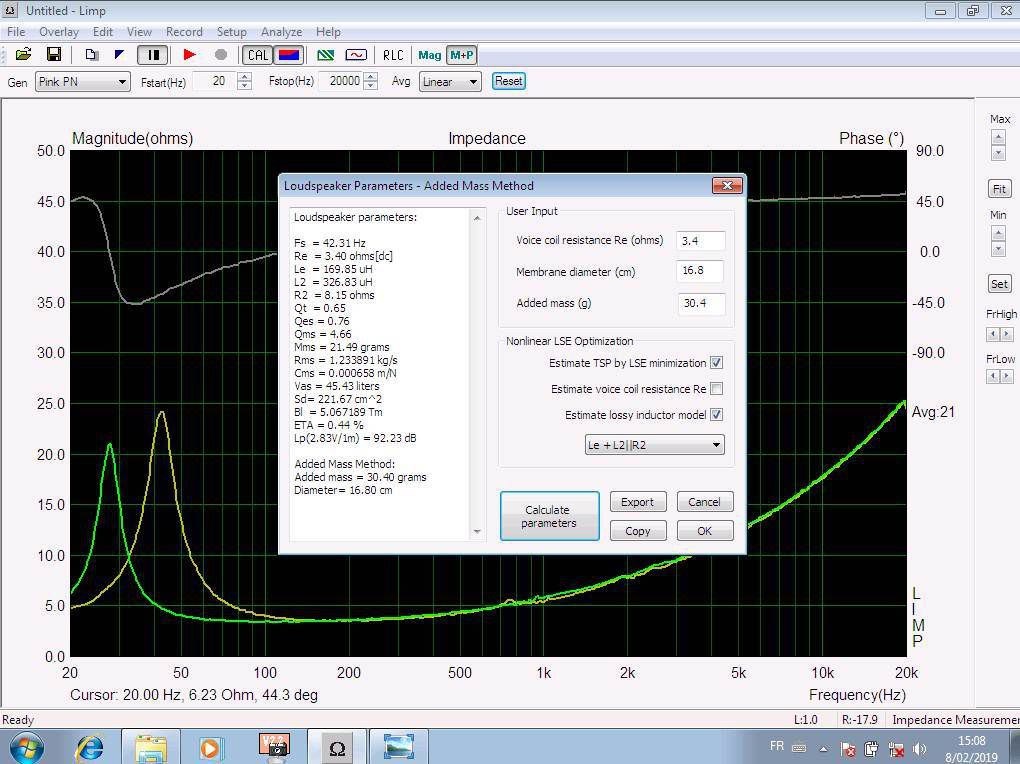

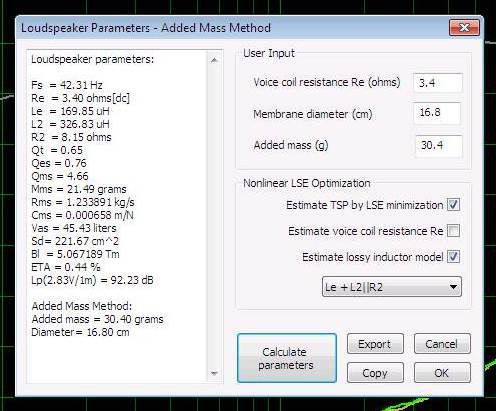

Mesure des paramètres T&S...



Le paramètre à retenir est sans nul doute la valeur du Qts = 0.65...

Pas idéal... ni pour une enceinte close, ni pour une enceinte bass-reflex.

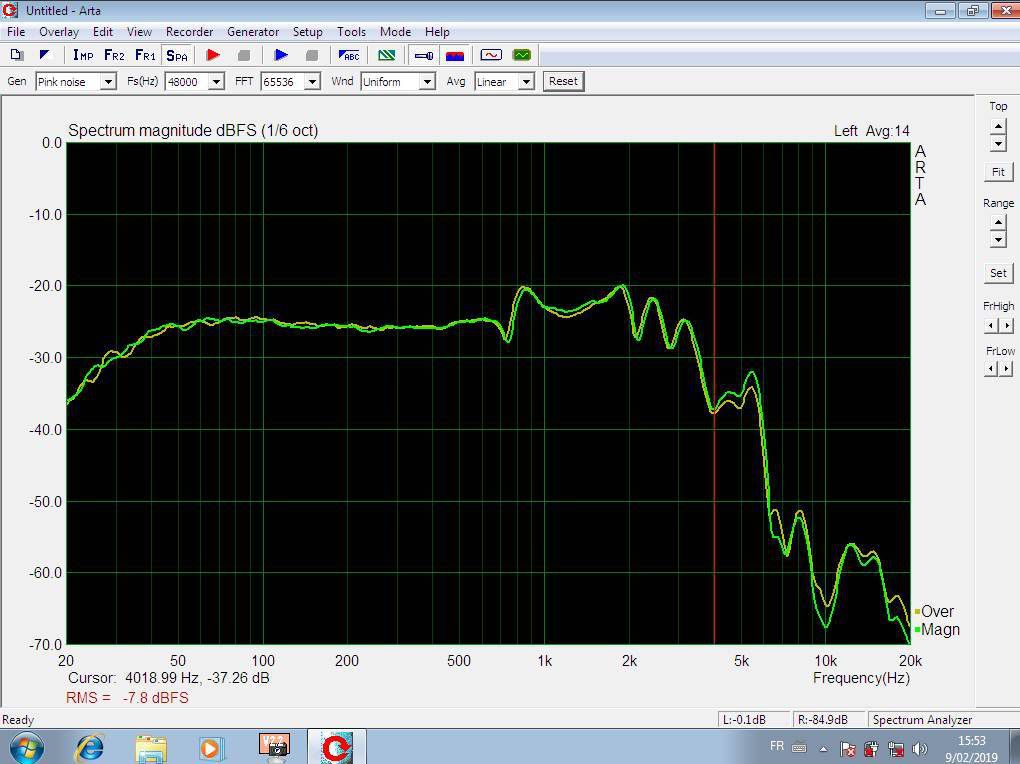

Les courbes de réponse à vide...



La courbe de réponse est très linéaire jusqu'à 700 Hz, au-delà c'est moins beau! Un filtre à pente raide sera nécessaire!

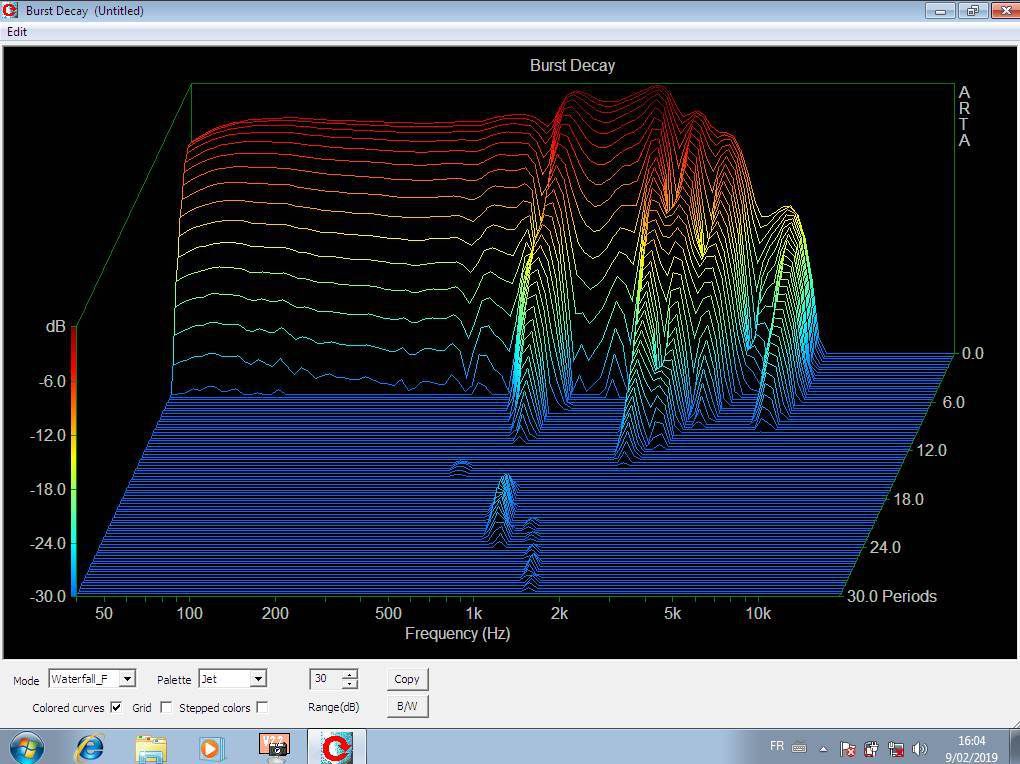

Le Burst Decay...



C'est très propre jusqu'à 1.000 Hz. Pas de problème de ce côté-là.

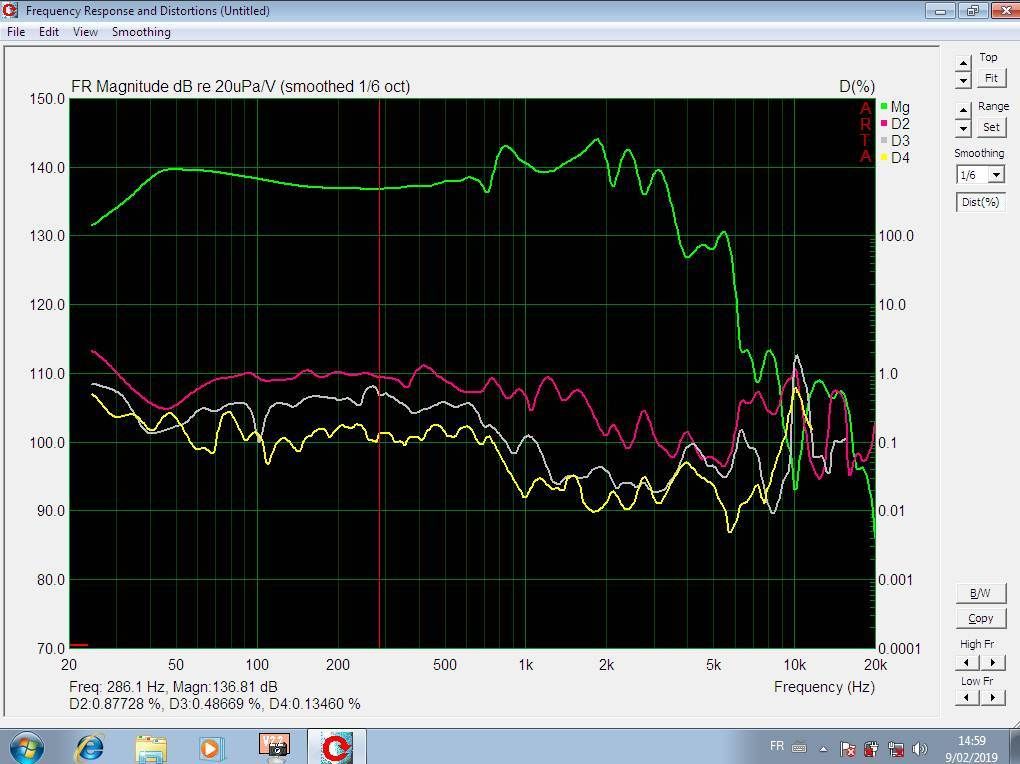

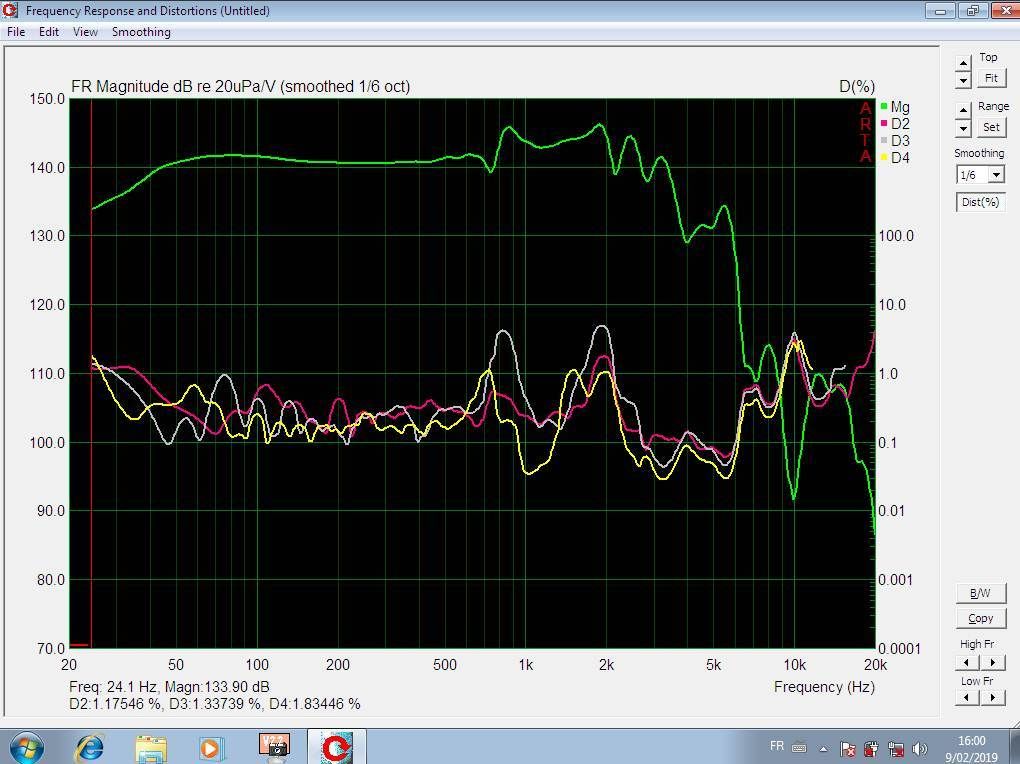

Les distorsions des harmoniques 2, 3 et 4...



Dans la zone d'utilisation, les taux de distorsion sont d'environ 1%.



   mesure à -18dB,              mesure à -12dB,                 mesure à -6dB

Quadral woofer 1Quadral woofer 1Quadral woofer 1

Quadral woofer 1

Quadral woofer 2Quadral woofer 2Quadral woofer 2

Quadral woofer 2

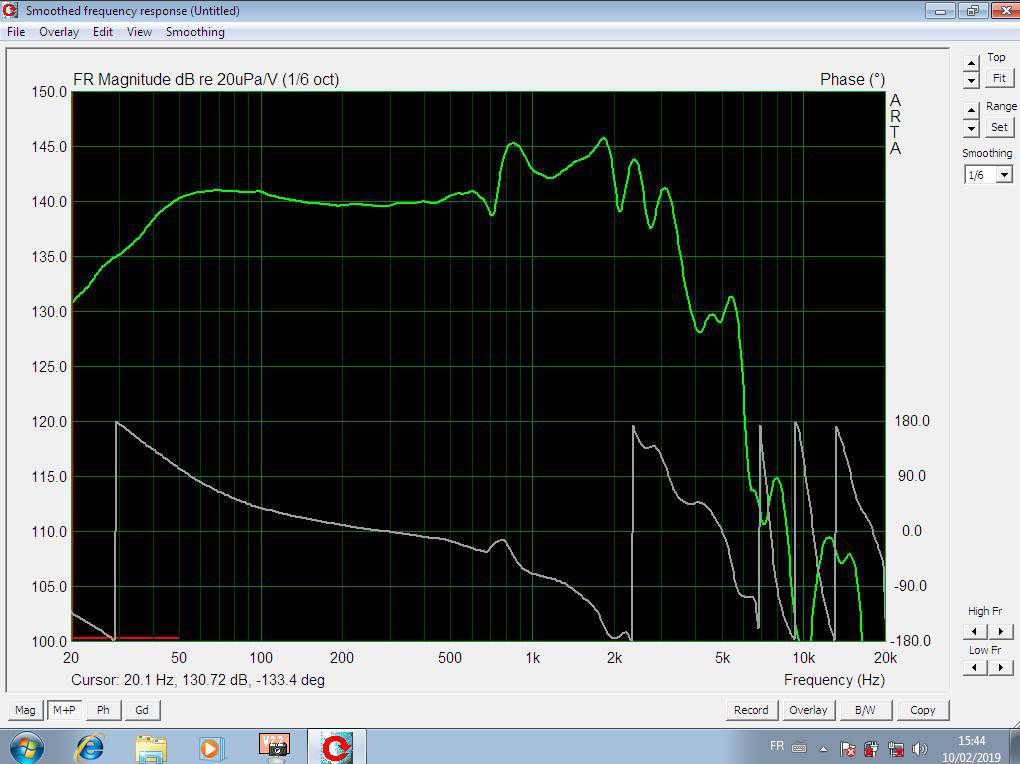

Réponse en fréquence et phase...



Dans la zone d'utilisation, la rotation de la phase est douce et sans accident.



Ces informations seront bien utiles pour simuler le fonctionnement du filtre.
