SB ACOUSTICS SB29SDAC-C000-4

PRESENTATION...

en quelques photos...

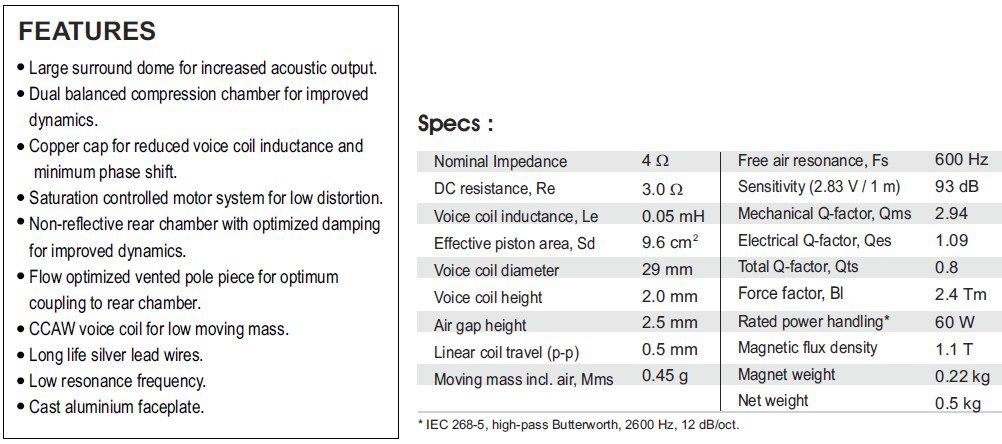

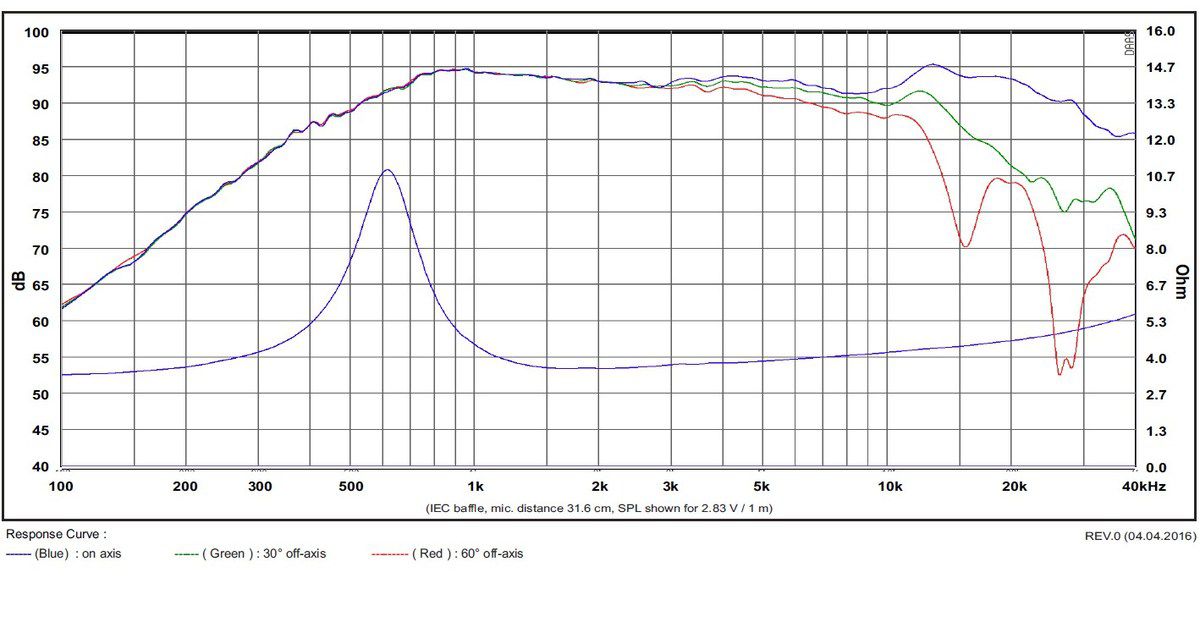

avec la documentation fournie par le constructeur,

et avec mes mesures...

Ce tweeter offre un exceptionnel rapport qualité / prix.

Sa construction est irréprochable et son rendu sonore surpasse celui de bon nombre de tweeters bien plus coûteux.

Et de surcroit, ce tweeter n'est pas ferrofluidé, ce que j'apprécie particulièrement... vous savez pourquoi!

MES MESURES...

Mesure de Rdc:

exemplaire n° 0135375, Rdc = 2,9 ohms

exemplaire n° 0135379, Rdc = 2,8 ohms

Mesures réalisées avec ARTA...

Remarques...

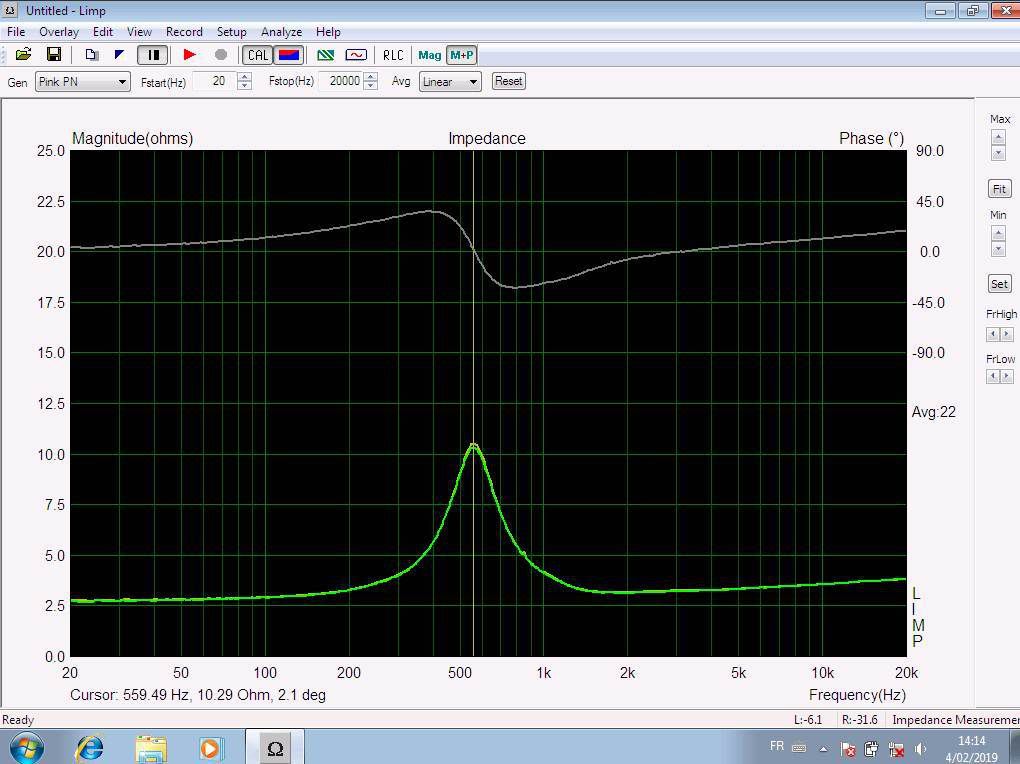

Sa fréquence de résonance est très basse, 560 Hz!

L'impédance à la fréquence de résonance est de seulement 10 ohms!

L'impédance est faible, moins de 4 ohms à 2.000 Hz!

La remontée d'impédance est faible, moins de 4 ohms à 20.000 Hz!

Gare aux amplificateurs susceptibles!

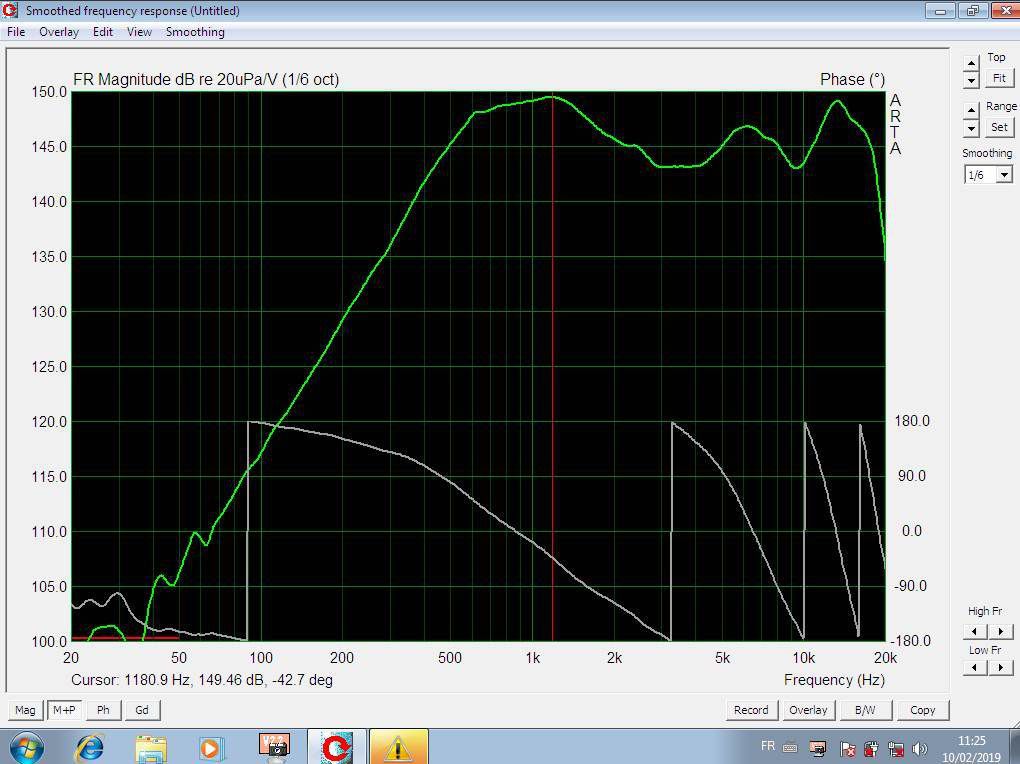

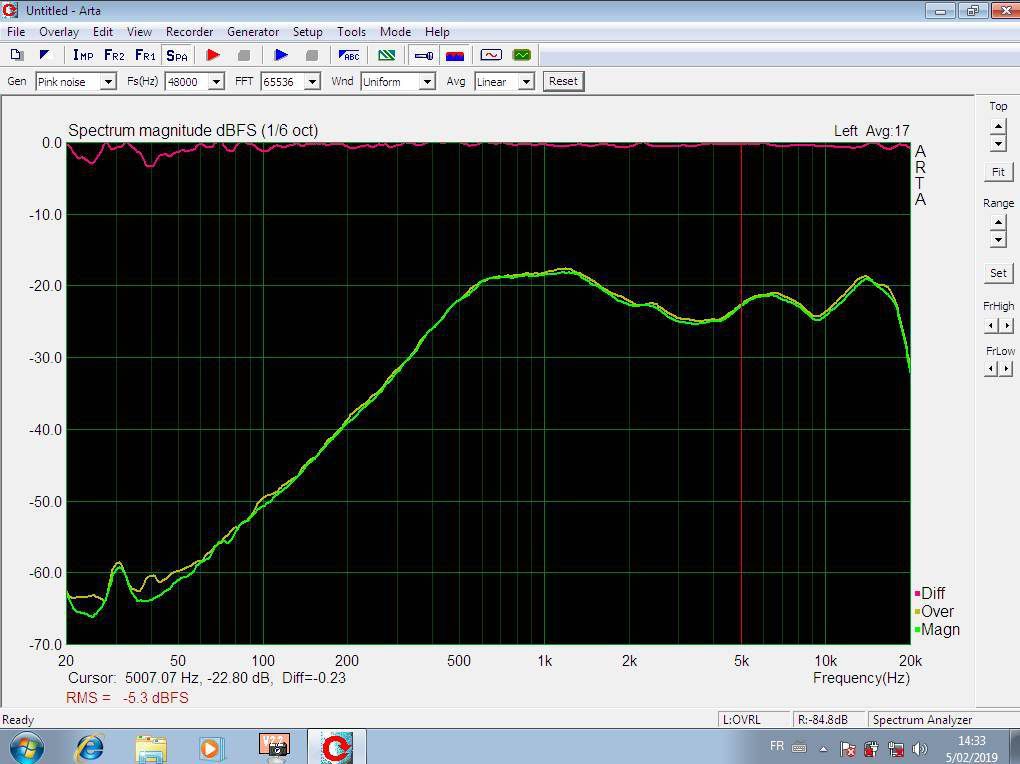

La courbe de réponse n'est pas particulièrement linéaire mais je vérifierai ce point lors des mesures en champ éloigné...

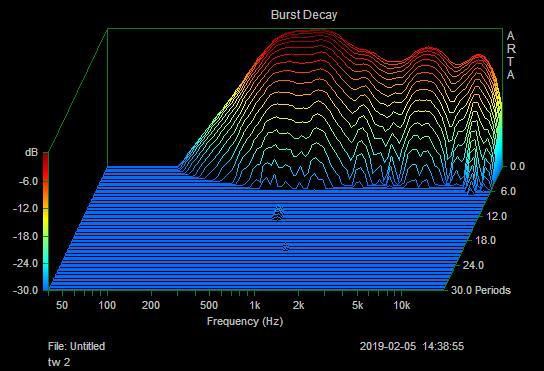

Le Burst Decay mesuré est très "propre"...

Le graphique suivant montre clairement la progression de la phase en fonction de la fréquence.

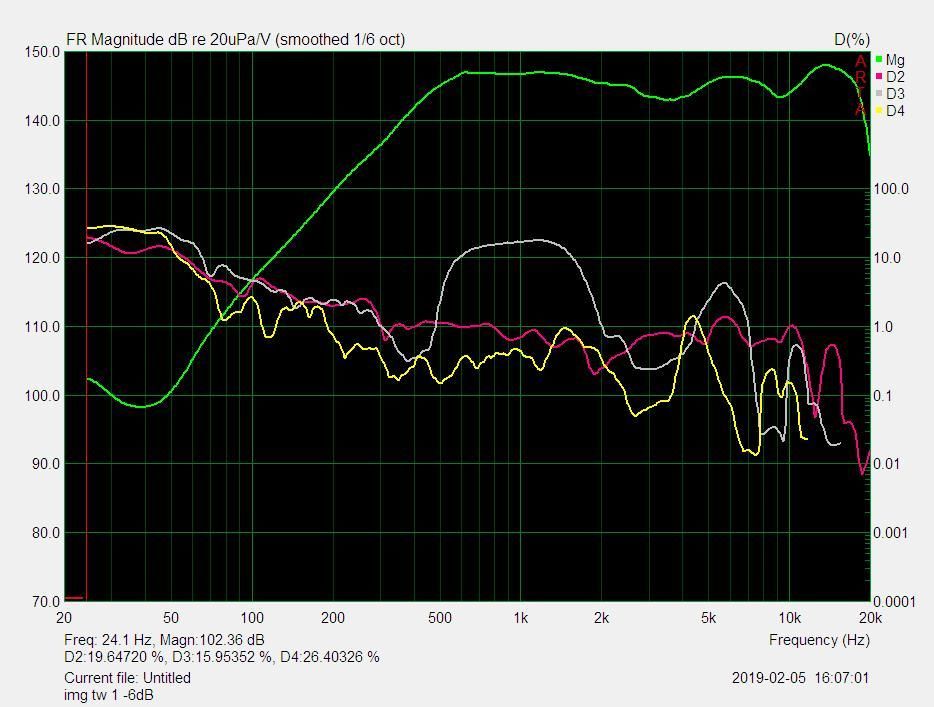

Les mesures effectuées sur les taux de distorsion des harmoniques montrent qu'à niveau élevé, l'harmonique 3 atteint un taux de distorsion supérieur à 10% autour de 6.000 Hz...

Il est donc préférable de choisir une fréquence de coupure supérieure à 2.400 Hz et un filtre à pente raide.

   mesure à -18dB,              mesure à -12dB,                 mesure à -6dB

Ce tweeter sera mis en oeuvre dans le cadre de l'optimisation des enceintes Quadral Amun MK IV. Il remplacera le tweeter d'origine devenu indisponible.

Pour plus d'informations concernant cette optimisation, veuillez visiter la page concernée dans la rubrique "mes optimisations".
