QUADRAL BOD222 M132/25/8/PF

Ce HP de 132 mm est exploité en tant que médium dans les enceintes Quadral Amun MK IV.

A ma connaissance, on retrouve ce HP dans d'autres enceintes de la marque.

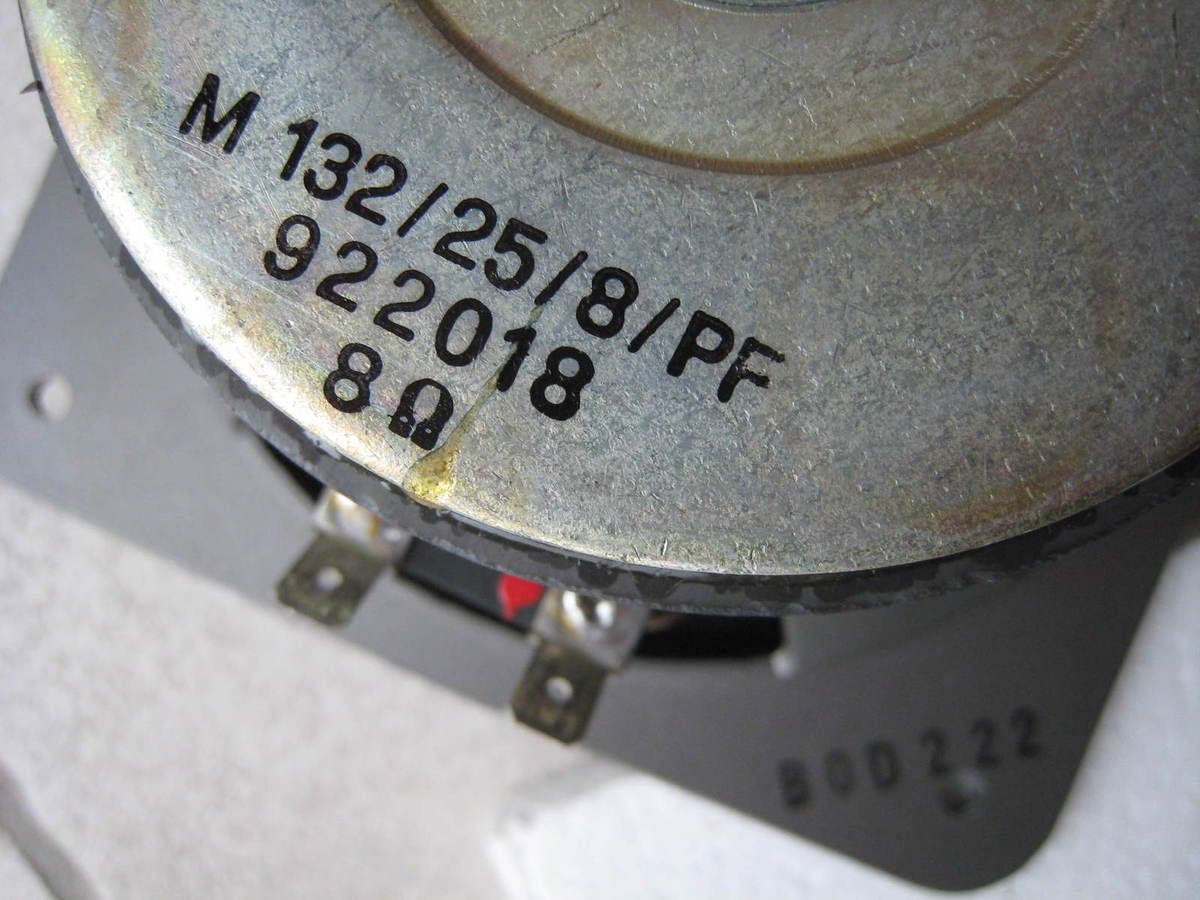

Les deux exemplaires en ma possession portent les mêmes références:

BOB 222

M 132/25/8/PF

922018

8 ohms

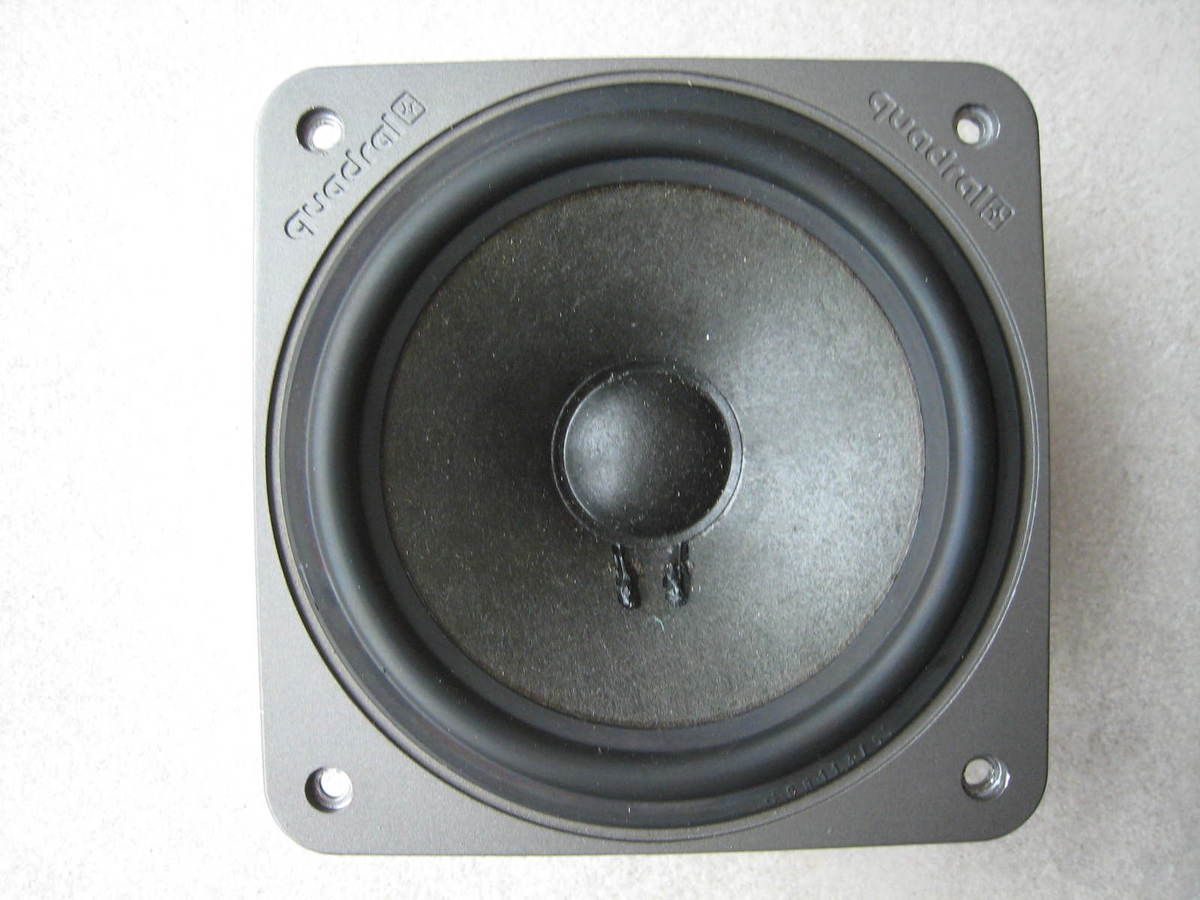

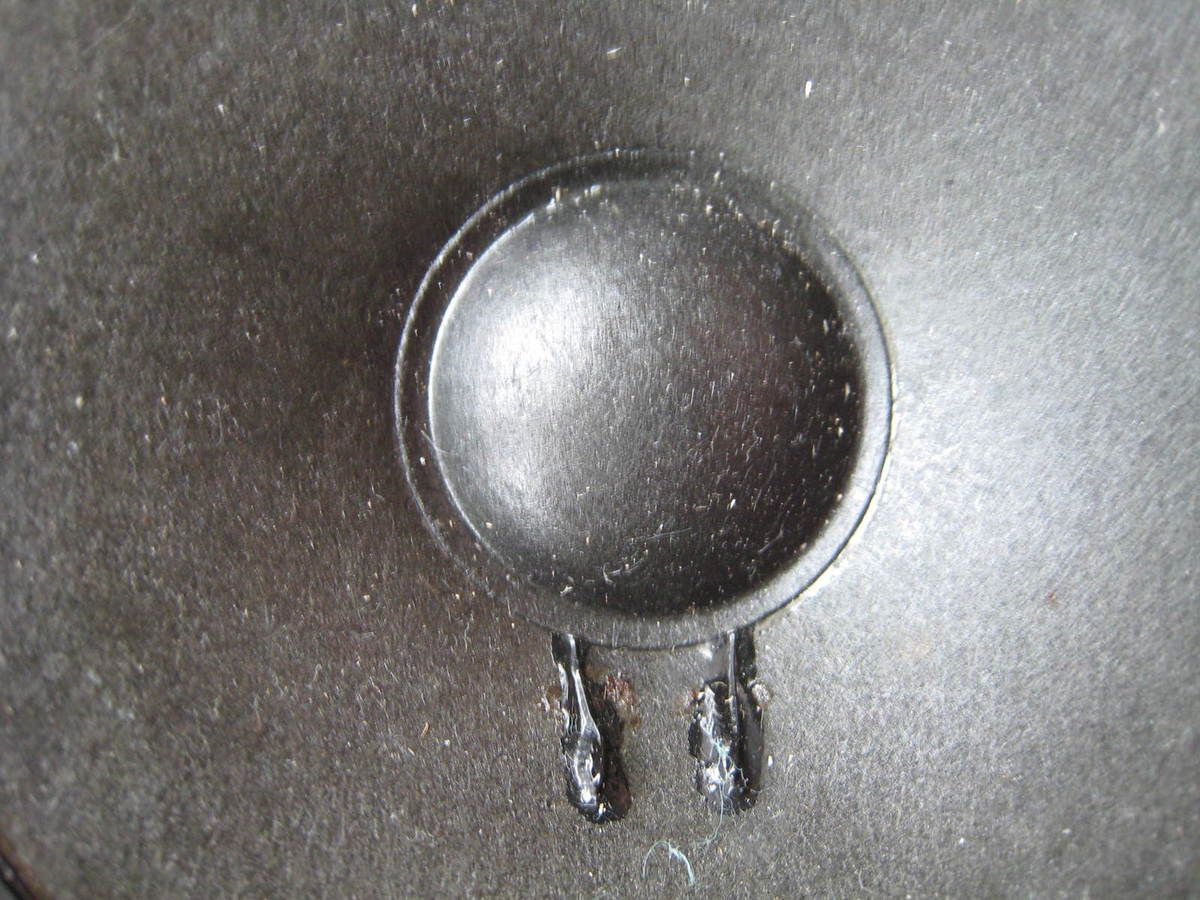

Son cône est en papier traité, la surface extérieure est légèrement enduite d'une matière un peu collante et souple.

Le châssis est en fonte d'aluminium.

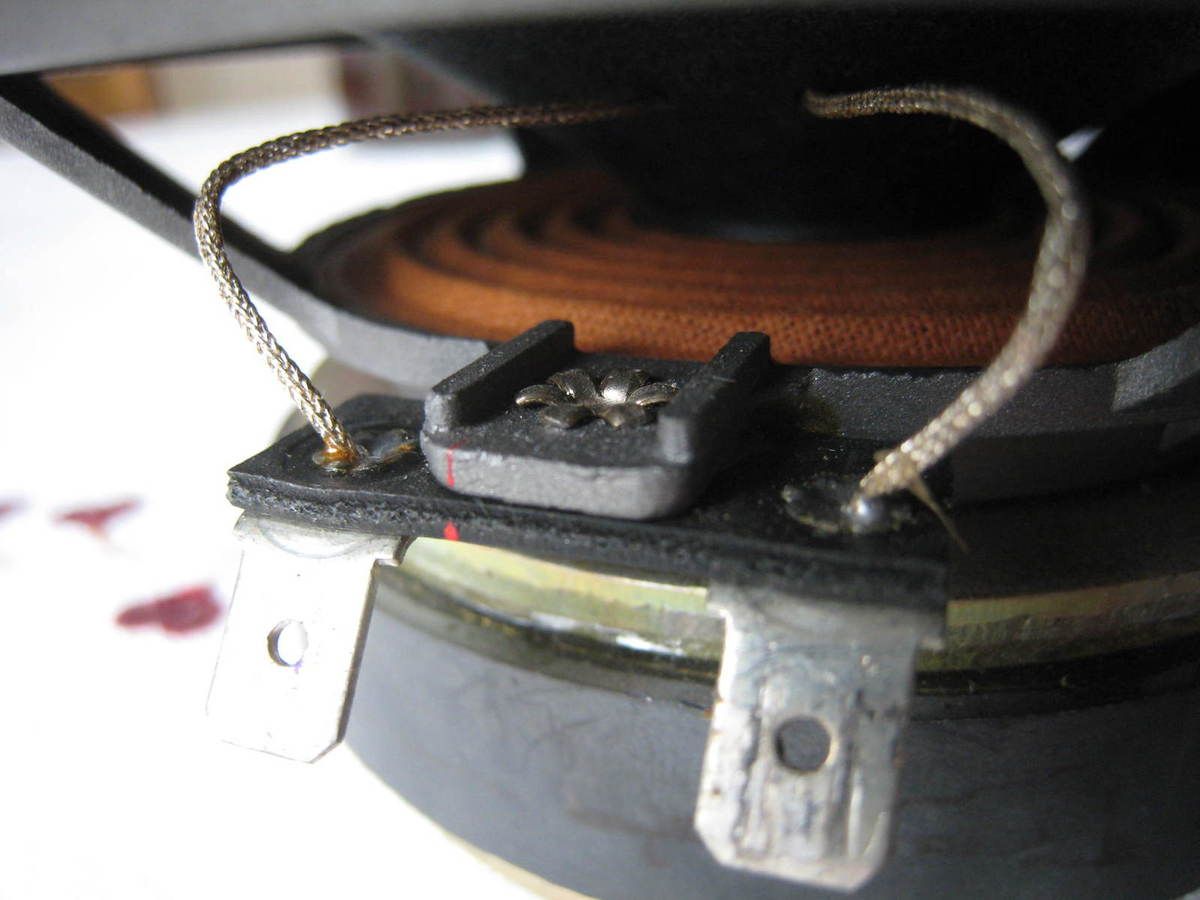

Le moteur est de bonne taille.

Je n'ai pas trouvé de documentation technique concernant ce HP, je m'en tiens donc à mes  mesures.

Ce HP figure dès à présent dans la base de données de Dominique Pétoin. La valeur xlin qui y figure est évaluée et non mesurée.

VOICI MES MESURES...

effectuées avec Arta en février 2019...

Je n'ai pas encore la possibilité d'effectuer la mesure de l'amplitude du déplacement linéaire de la bobine mobile et donc je ne sais pas estimer la puissance exacte de ce HP.

Msures de Rdc:

Rdc du M1 = 5.9 ohms

Rdc du M2 = 5.5 ohms

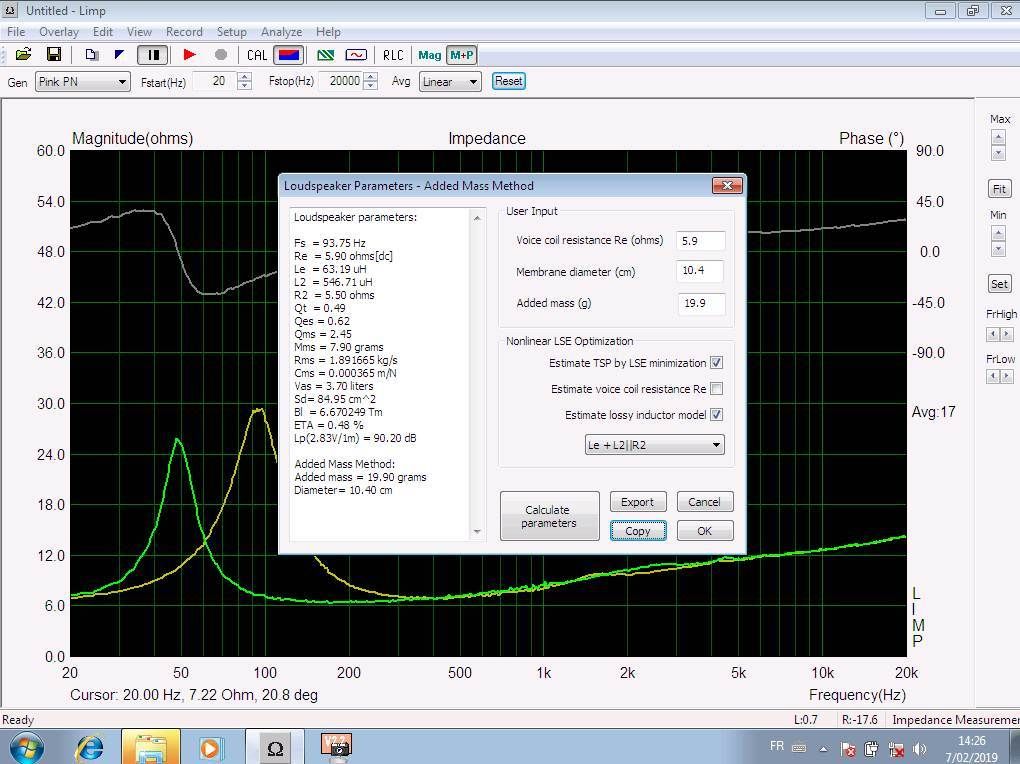

Les courbes d'impédance...

Compte tenu de la variation de l'impédance dans la zone d'utilisation, il sera peut être nécessaire de la linéariser pour optimiser l'action des filtres. Ce sera à tester.

Quoiqu'il en soit, ce médium ne doit pas être exploité sous 400 Hz.

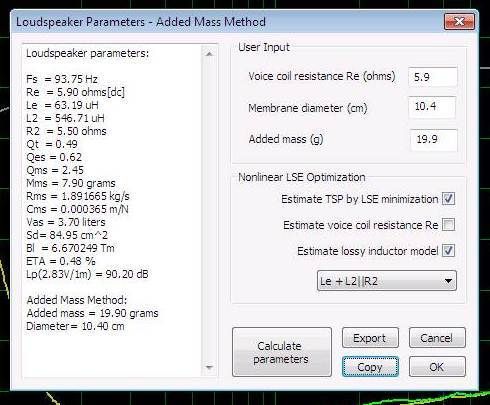

Mesure des paramètres T&S...

Le paramètre à retenir est sans nul doute la valeur du Qts = 0.49.

Une enceinte close de 15 litres convient parfaitement.

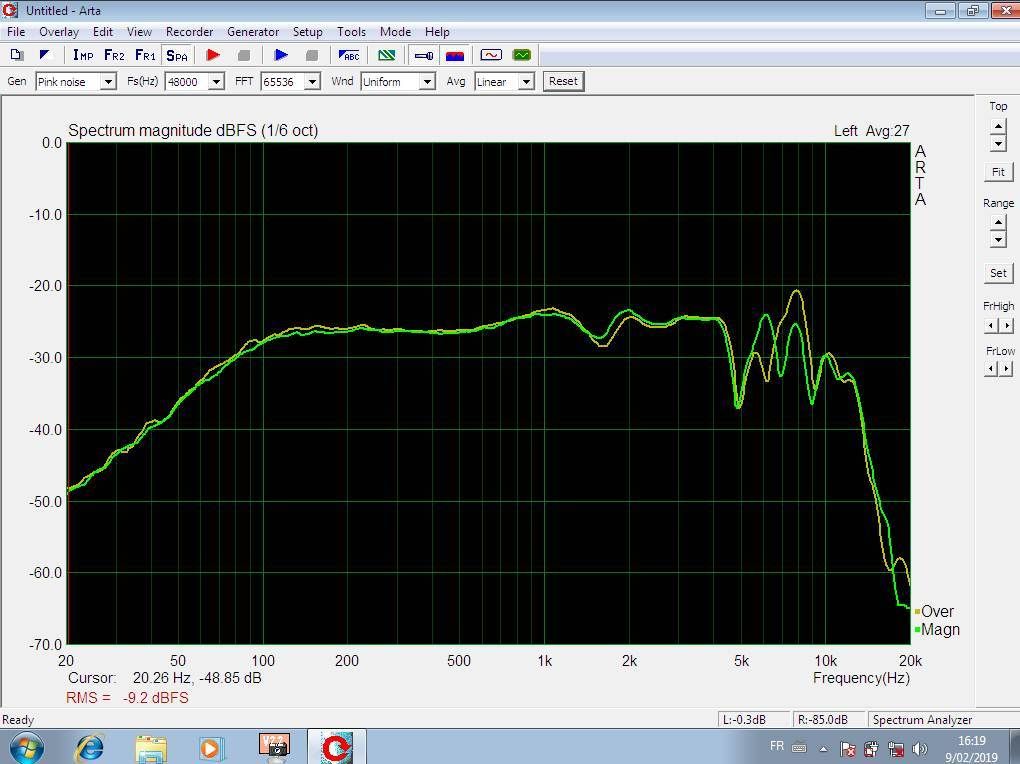

Les courbes de réponse à vide...

La courbe de réponse montre un creux de fractionnement à 1.500 Hz mais elle reste ensuite linéaire jusqu'à 4.000 Hz.

Un filtre passe-bas à pente raide sera nécessaire!

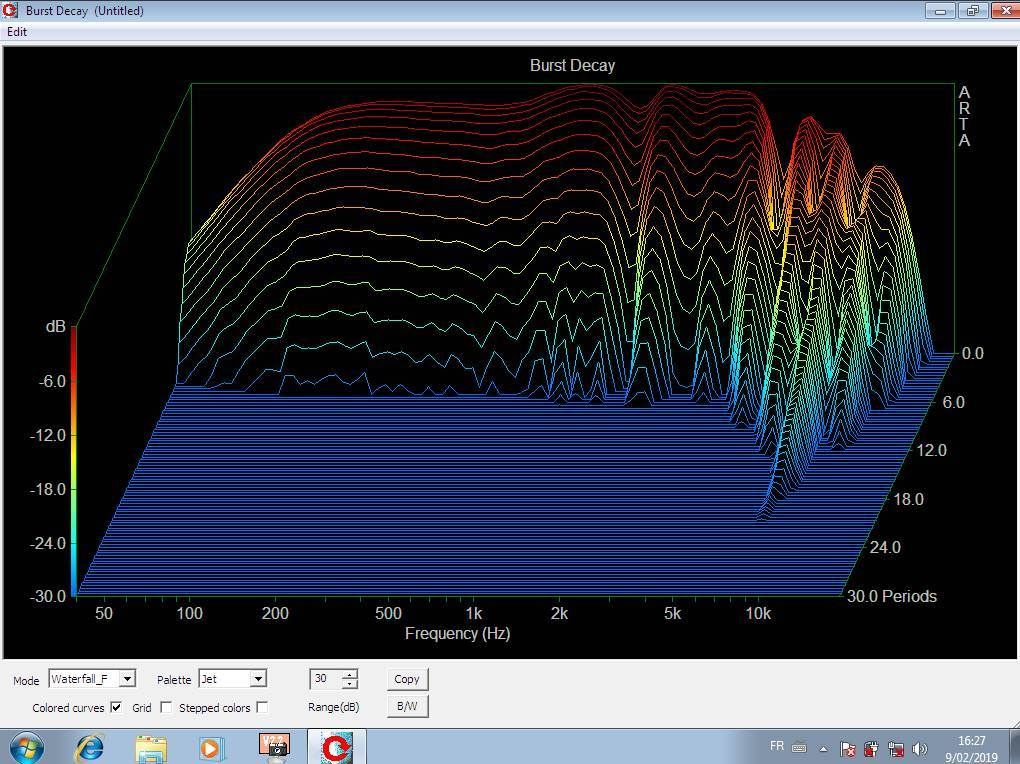

Le Burst Decay...

C'est très propre jusqu'à 5.000 Hz.

Pas de problème de ce côté-là.

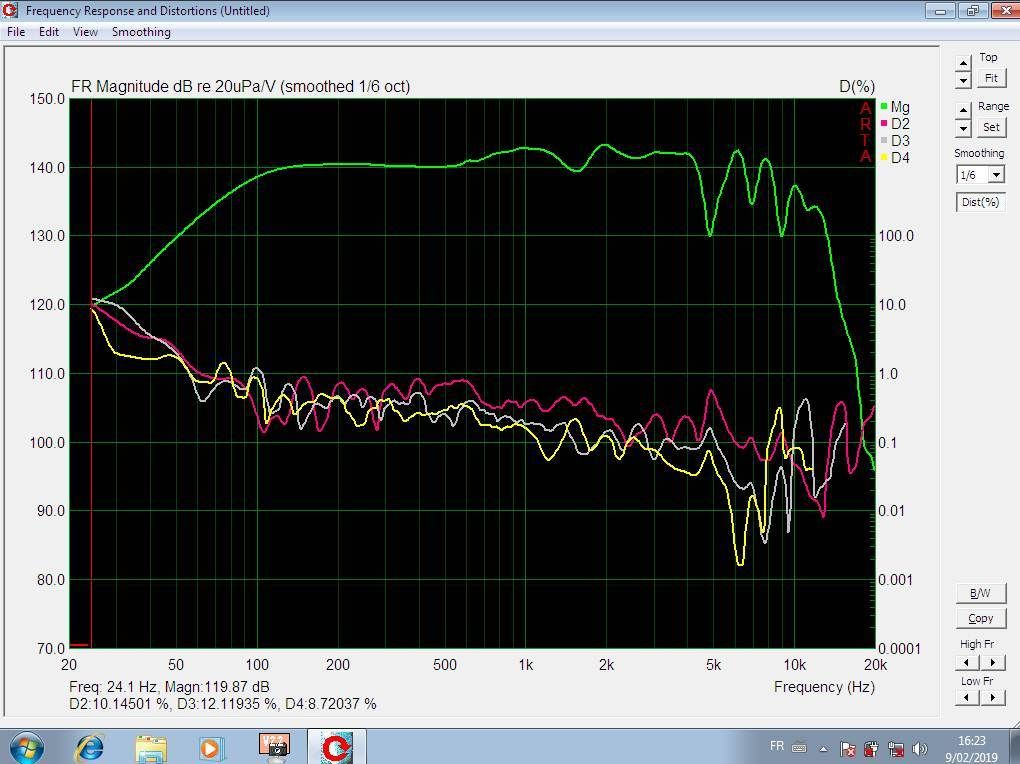

Les distorsions des harmoniques 2, 3 et 4...

Dans la zone d'utilisation, à niveau élevé, la D2 passe la barre du 1%. Les D3 et D4 restent bien en dessous.

   mesure à -18dB,              mesure à -12dB,                 mesure à -6dB

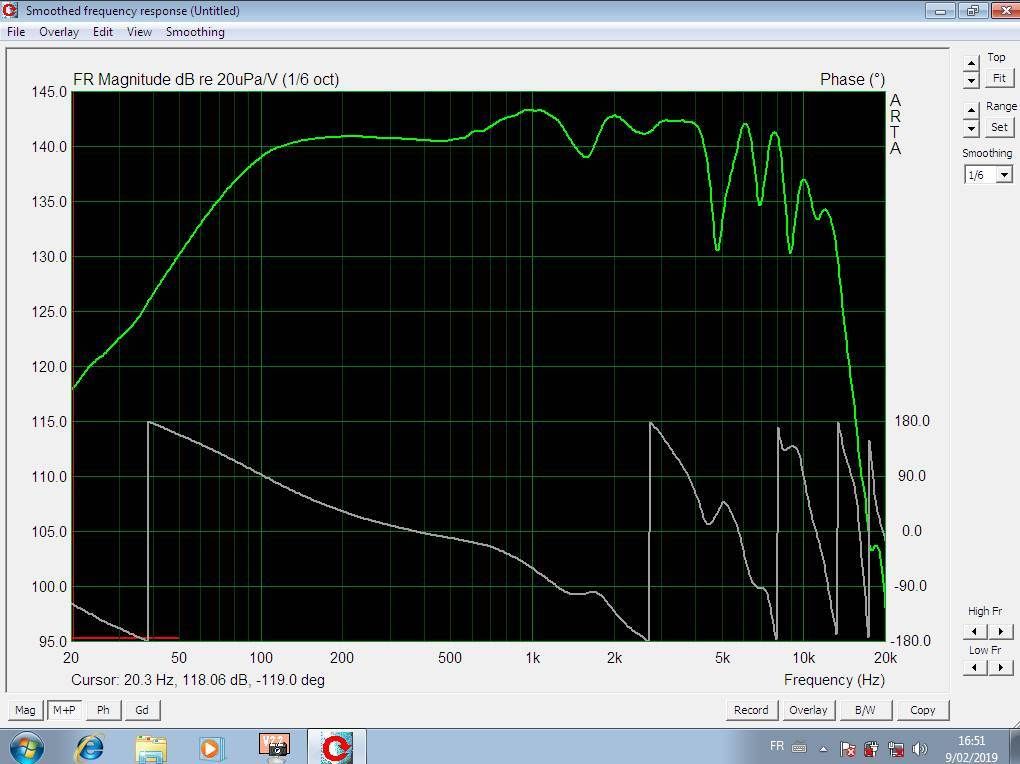

Réponse en fréquence et phase...

Dans la zone d'utilisation, la rotation de la phase est douce et sans accident notoire.

Ces informations seront bien utiles pour simuler le fonctionnement du filtre.
