SEAS EXCEL W17CY001

SEAS EXCEL W17CY001

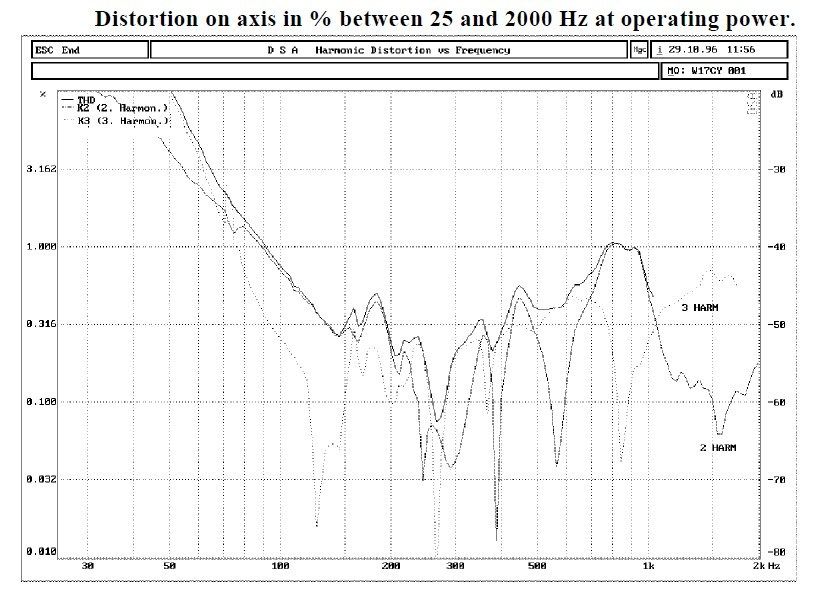

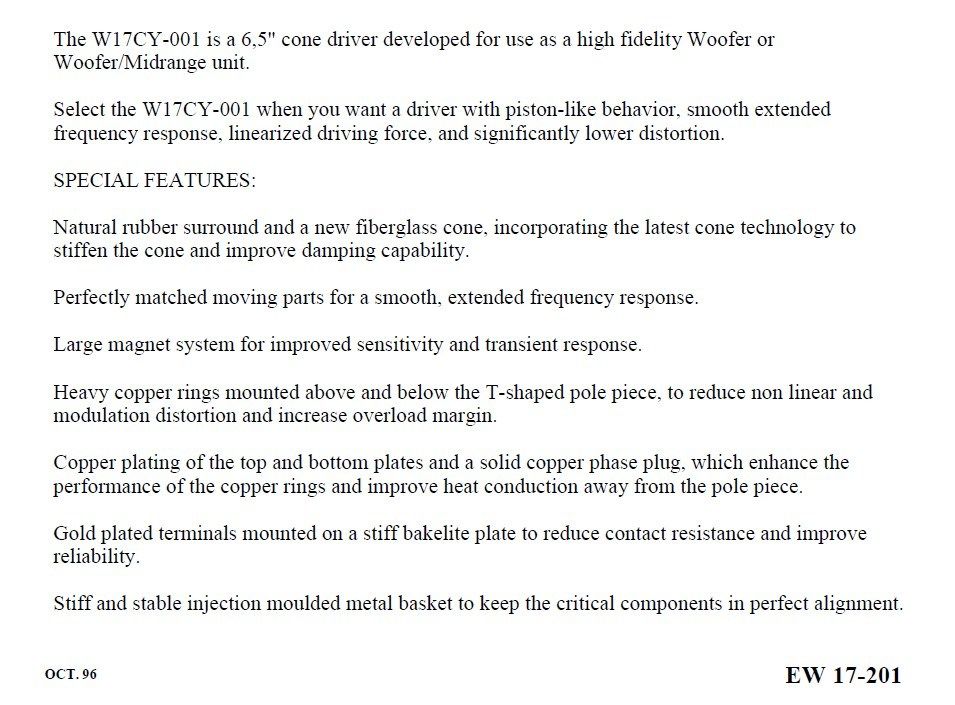

Voici le contenu de la documentation fournie par le constructeur...

Passons aux mesures...

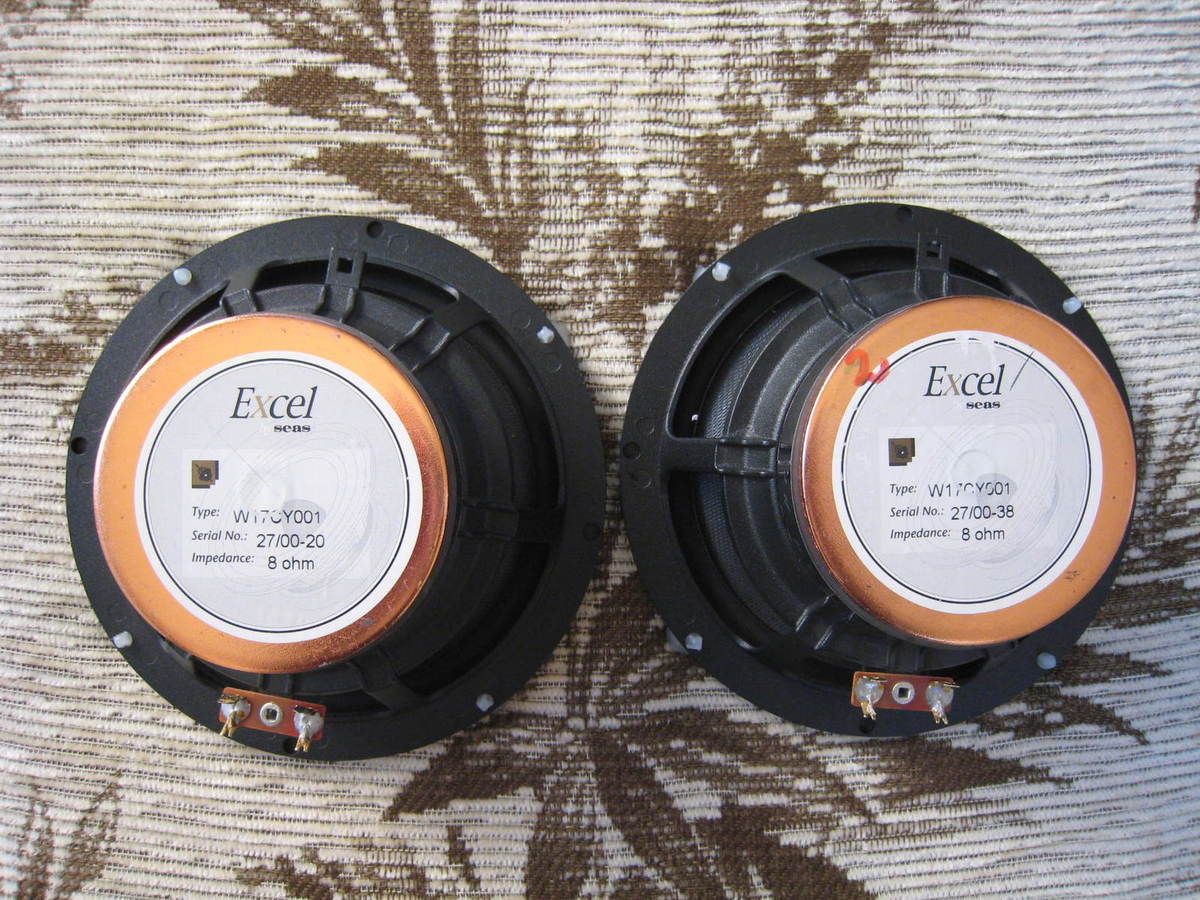

Références des HPs mesurés

et valeurs de Rdc:

1) numéro de série: 27/00-20  (5,4 ohms)

2) numéro de série: 27/00-38  (5,4 ohms)

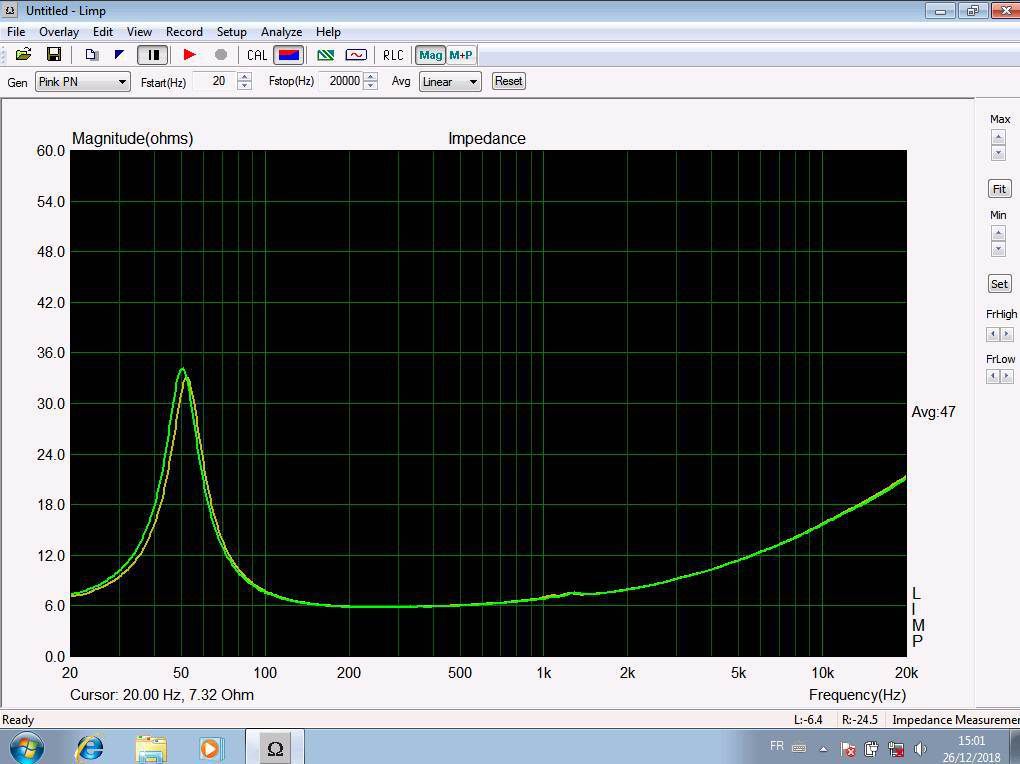

Relevés des courbes d'impédance...

Les deux HPs sont parfaitement identiques, les courbes sont superposées.

Fr = 50 Hz

Z à Fr = 32 ohms

Z nominale = 7 ohms

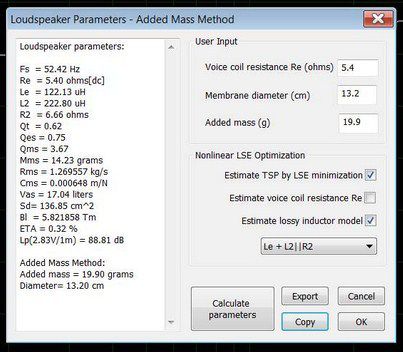

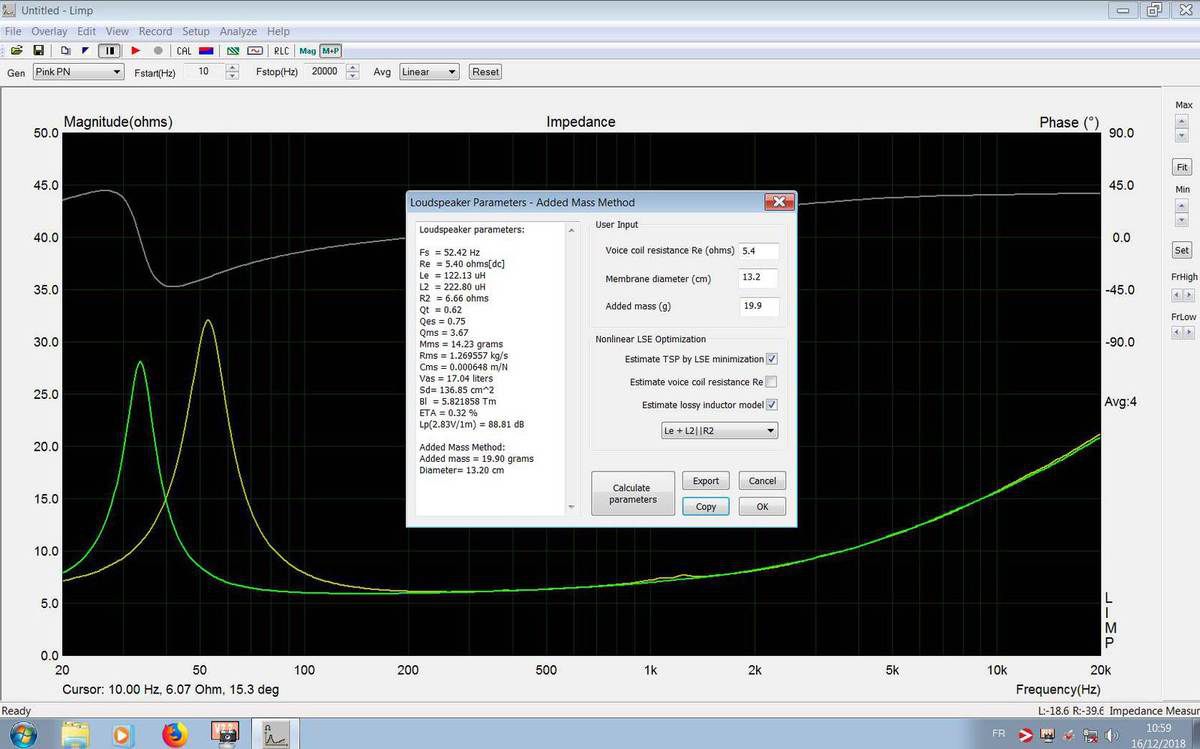

Mesure des paramètres T&S...

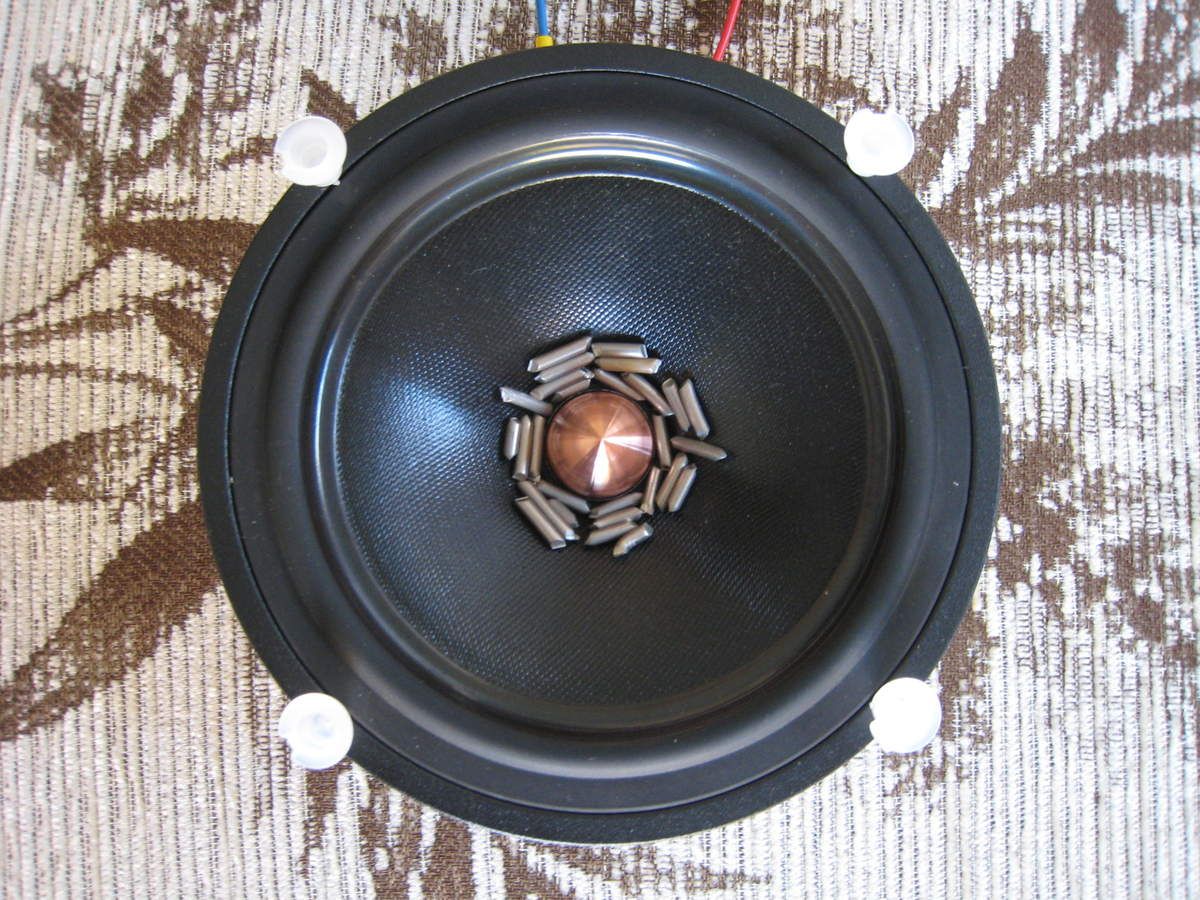

par ajout d'une masse de 19.9 gr. sur la membrane...

Pour la fréquence de résonance, le VAS, le Bl et le Qts, les valeurs mesurées sont considérablement différentes de celles annoncées par le constructeur.

Les exemplaires mesurés ici sont en parfait état mais ils sont âgés de +/- 20 ans. Les suspensions ont durci et le champ magnétique a considérablement diminué (- 30 à - 40%).

Remarque: le Qt estimé (0.62) est élevé pour un usage en enceinte bass-reflex.

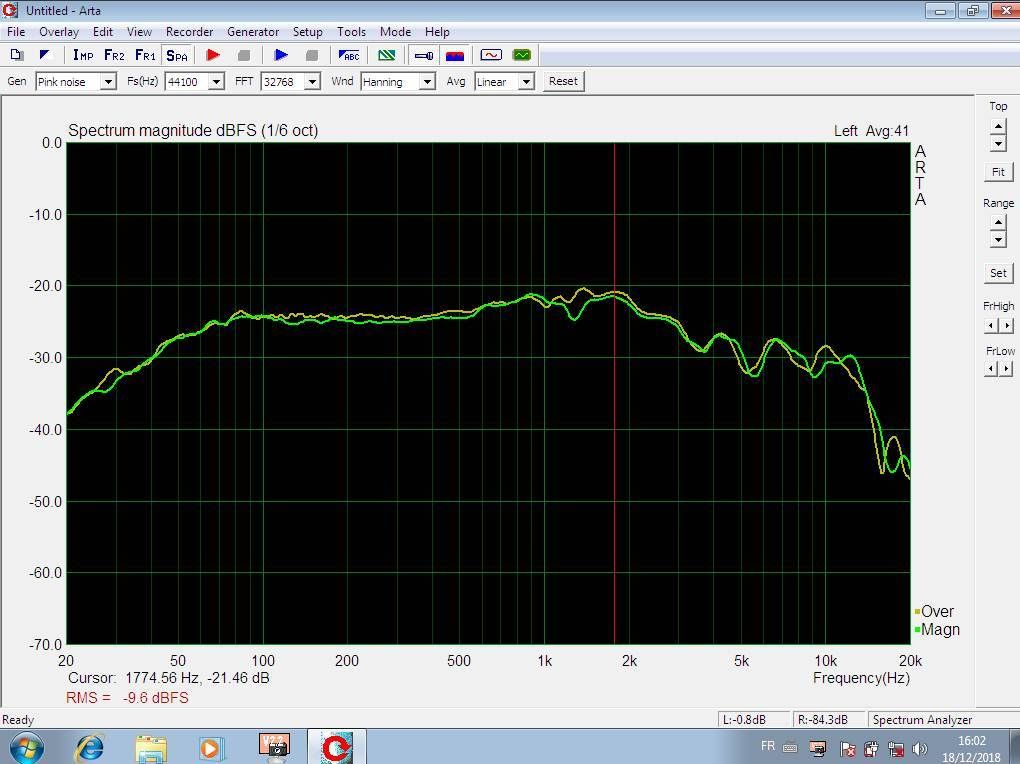

Relevés des courbes de réponse...

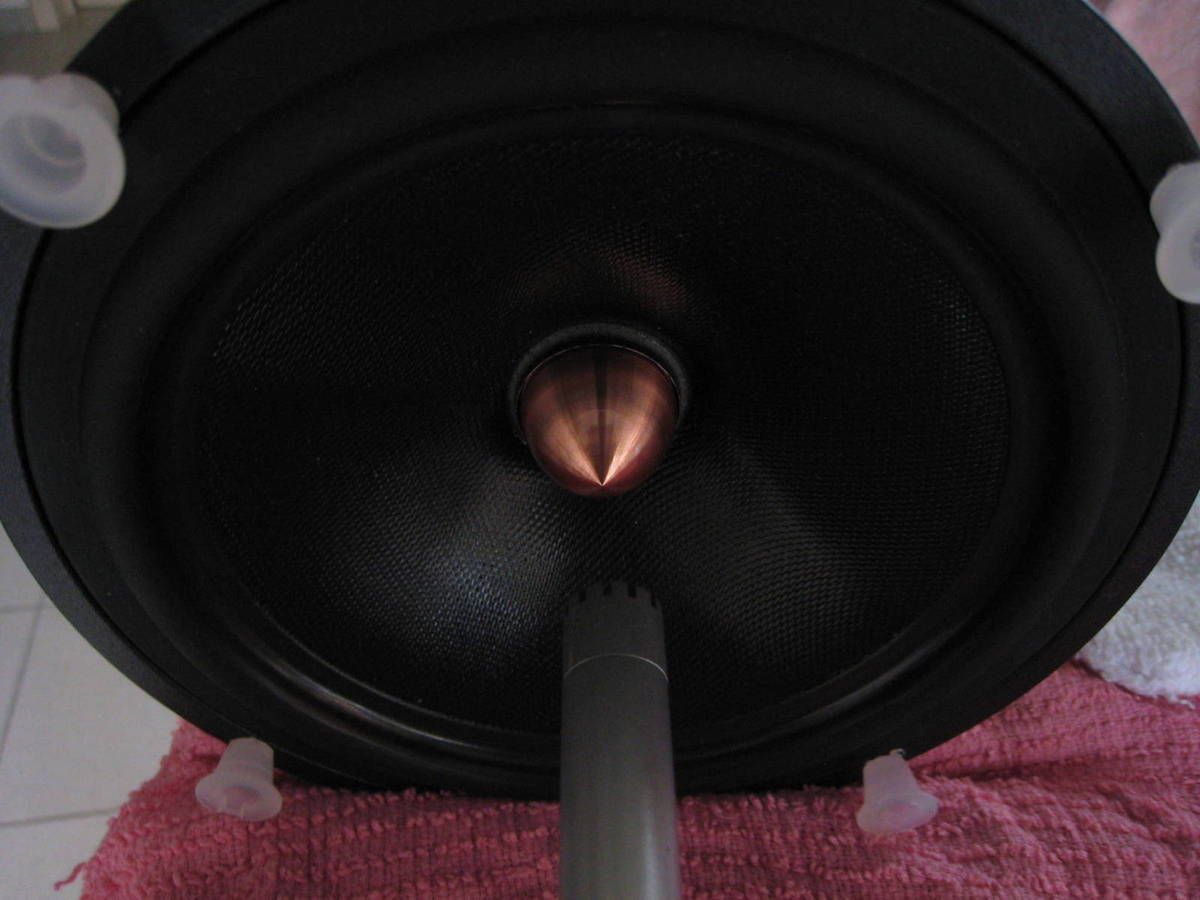

Cette mesure est effectuée en champ proche, le micro de mesure étant placé à 25 mm de la point de l'ogive.

Les deux mesures sont superposées ce qui permet de vérifier la similitude des HPs.

Ce HP SEAS EXCEL W17CY001 figure dès à présent dans la base de données du site web de Dominique Petoin avec l'identifiant supplémentaire "FREDO51".
