BEYMA TPL 75

Passons aux mesures...

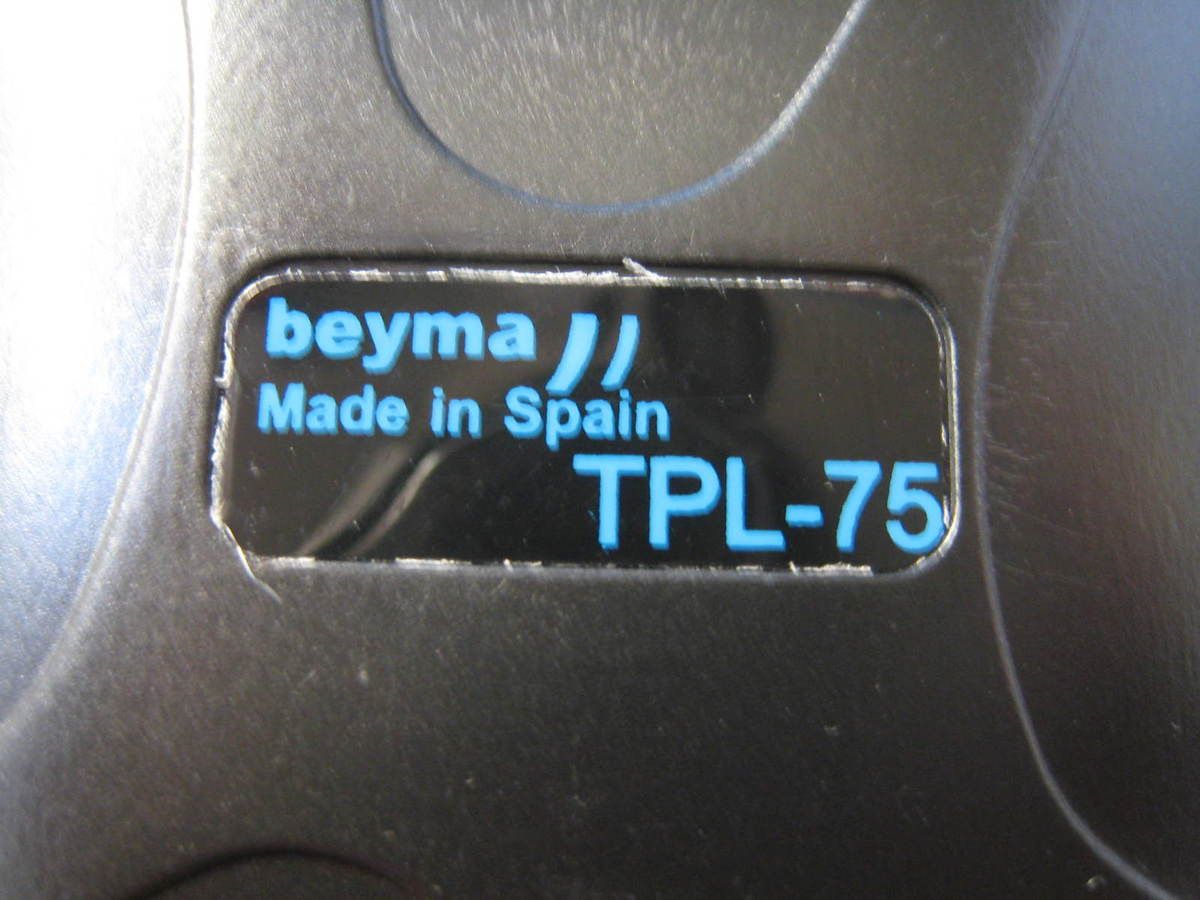

Références des HPs mesurés

et valeurs de Rdc:

1) numéro de série 01162302: 5,3 ohms

2) numéro de série 01162297: 5,4 ohms

Relevés des courbes d'impédance...

L'impédance est purement résistive (5,4 ohms) c'est idéal pour un filtrage efficace.

Impédance nominale=  5,4 ohms.

Relevés des courbes de réponse...

Cette mesure est réalisée en champ proche, le micro de mesure étant placé à 25 mm de la grille.

C'est une mesure délicate car les longueurs d'ondes mesurées sont similaires aux dimensions des appareils. Les irrégularités relevées ne doivent donc pas être prises au pied de la lettre, elles sont principalement dues aux noeuds et ventres créés à cette faible distance de la membrane. Une meilleure évaluation de la courbe de réponse sera réalisée ultérieurement en champ éloigné et dans de meilleures conditions acoustiques.

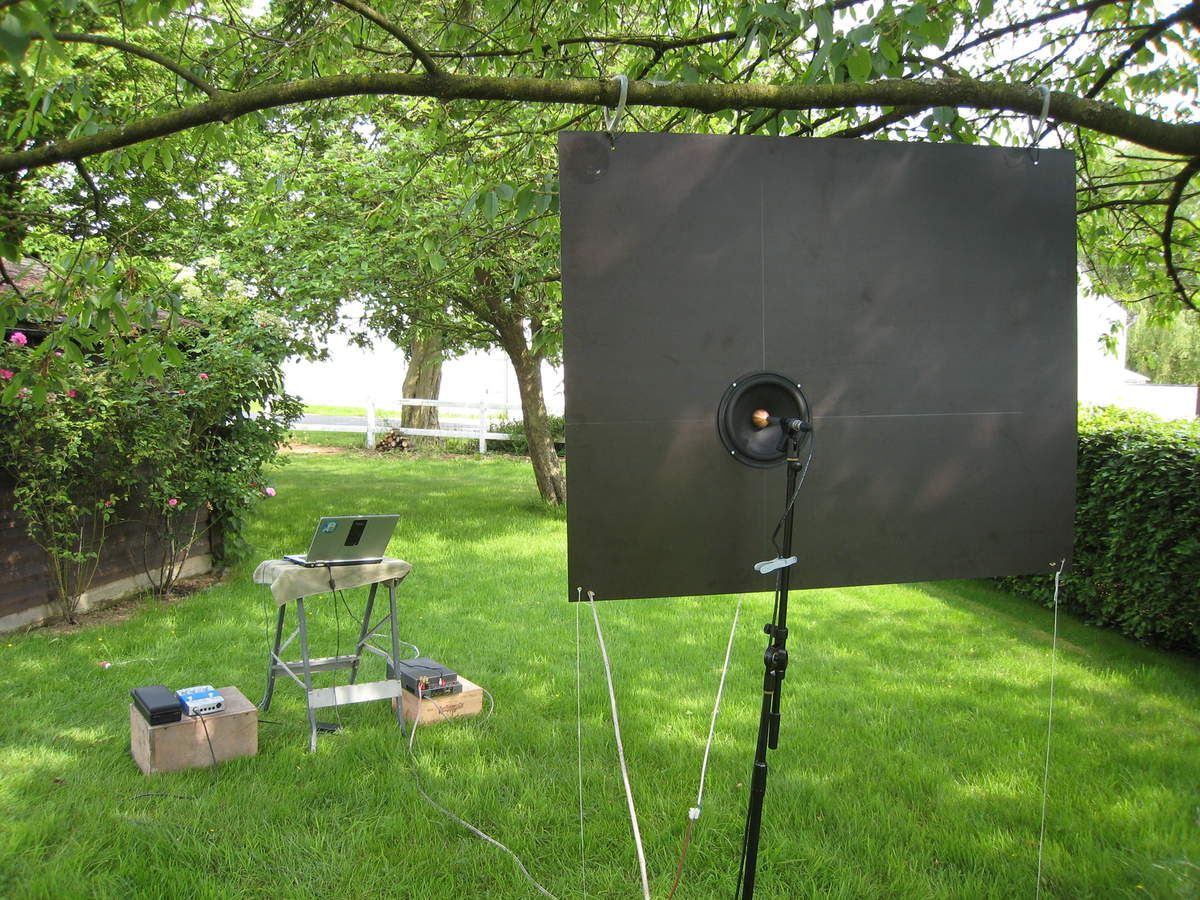

Pour rappel, la mesure en champ proche doit en principe être réalisée avec le HP monté sur un panneau CEI installé à l'extérieur de manière dégagée...

Les conditions météorologiques actuelles ne permettent pas de réaliser la mesure de cette façon.
