SEAS EXCEL W21EX001 (17 cm)

SEAS EXCEL W21EX001

(attention, pas le 21 centimètres

mais bien le 17centimètres !!!)

Ce haut-parleur est extrêmement rare et surtout il allie des qualités exceptionnelles.

Il est inspiré de son grand frère le W21EX001 (21 cm); il a le même moteur et le même type de suspension mais son cône est en fibres de carbone et le châssis est plus petit.

Le constructeur n'a pas modifié l'étiquetage de ce HP, c'est dommage car même si le moteur est celui du grand modèle, ce HP est assez différent.

Ce petit modèle a été réalisé à la demande d'un constructeur d'enceintes américain (C.A.T) pour être inséré dans son ensemble Tiburon...

Voyez le site web de ce constructeur:

http://www.calaudiotech.com/CATHomeTheaterArticle.pdf

Vous remarquerez que l'ensemble TIBURON est constitué de ce HP Seas Excel et du fabuleux Dynaudio Esotar T330D !!!

Voici les mesures que j'ai réalisées sur ce  haut-parleur...

Rdc: 5,7 ohms, 5,8 ohms

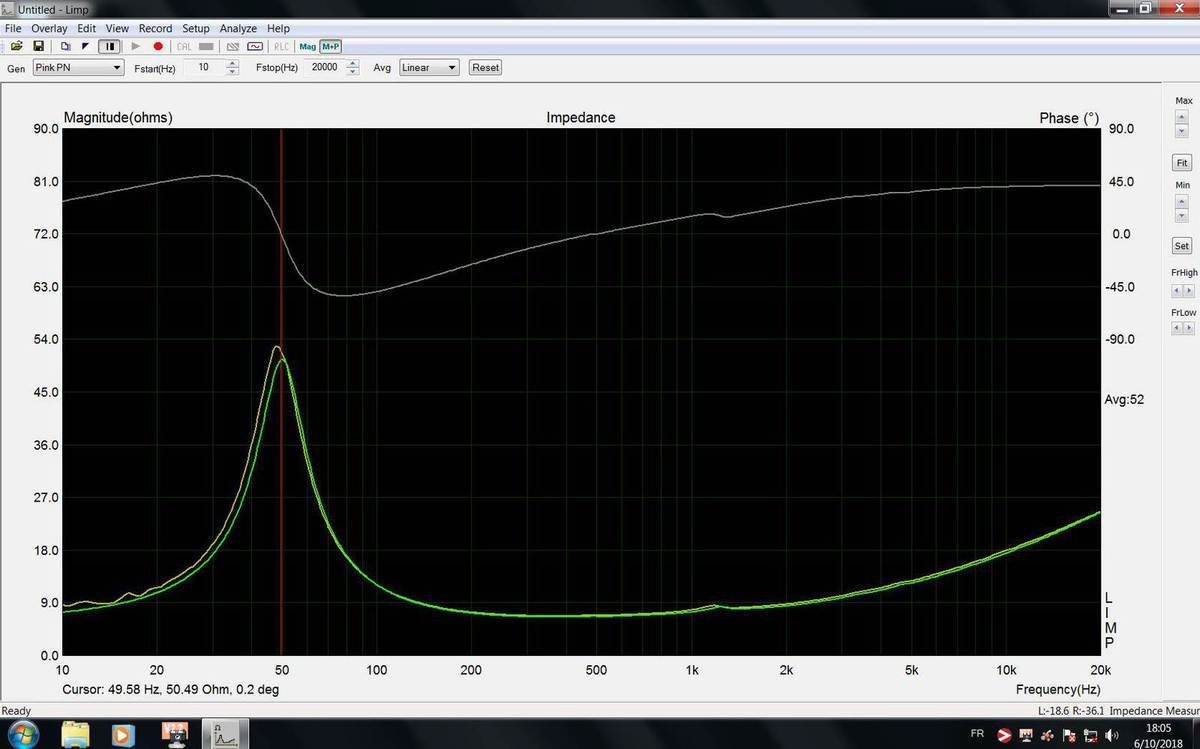

Relevé de la courbe d'impédance...

Sa fréquence de résonance est de 48 Hz et son impédance nominale est bien de 8 ohms.

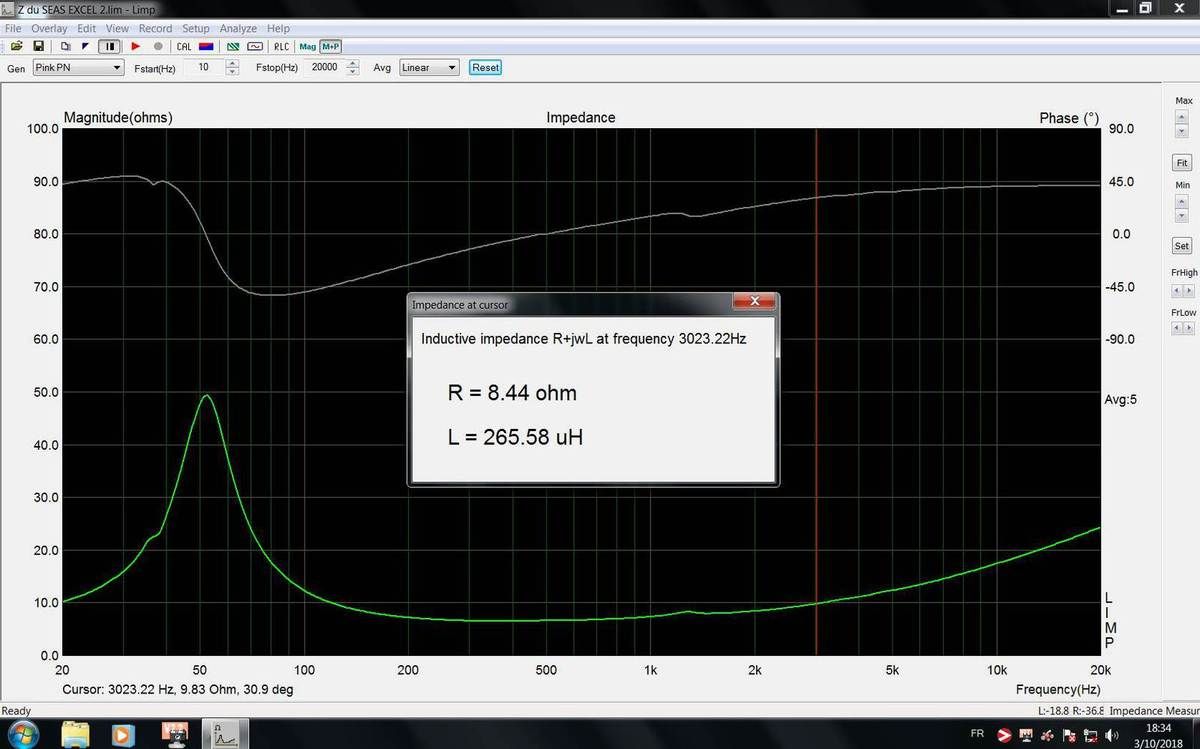

Son inductance est faible de même que sa remontée d'impédance.

_______________________

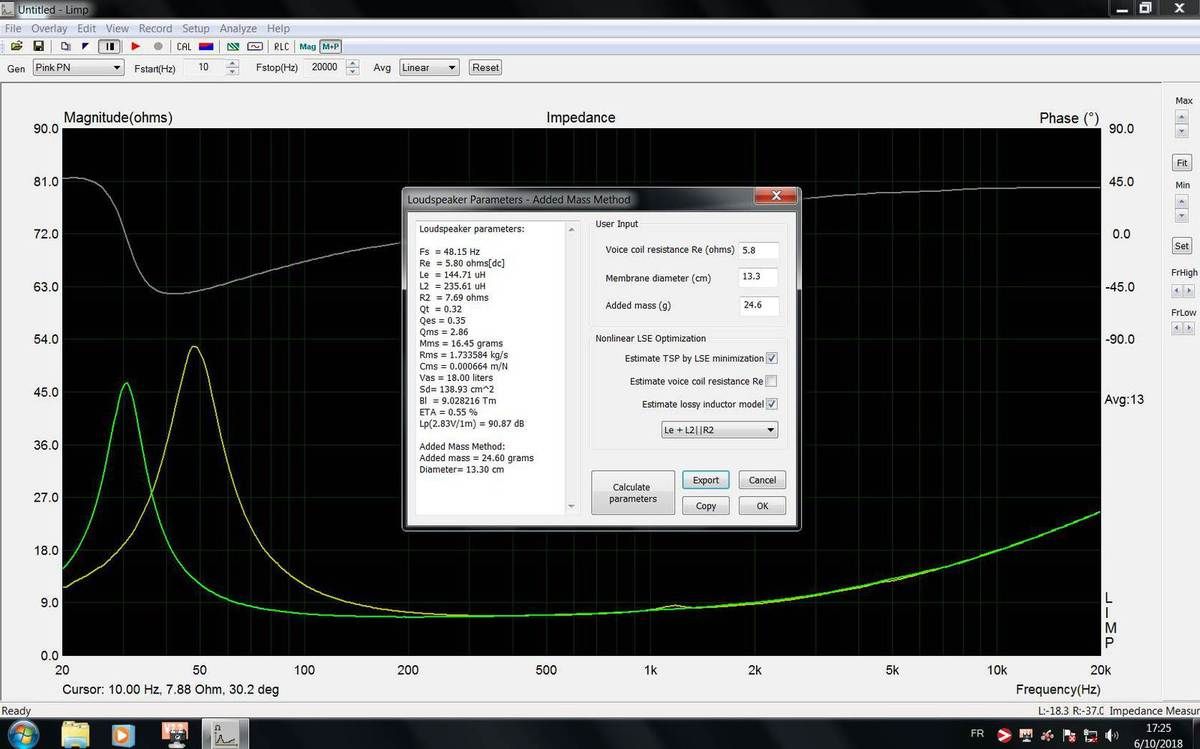

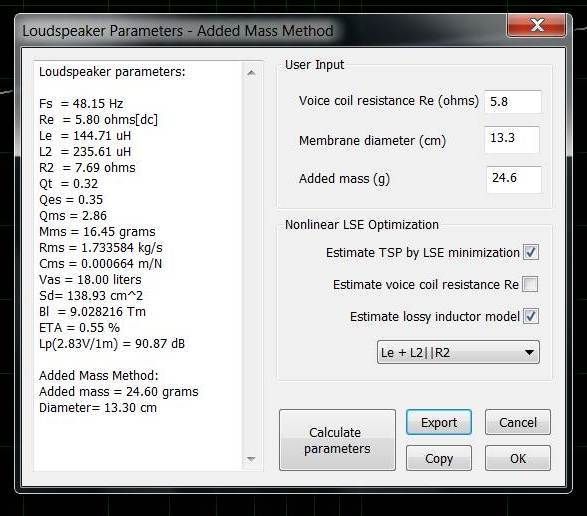

Relevé des paramètres T&S...

Cette mesure a été réalisée par ajout d'une masse répartie sur la membrane...

On remarque surtout que le VAS est de 18 litres, le rendement de l'ordre de 91 dB et le QTS de 0,32.

______________________________

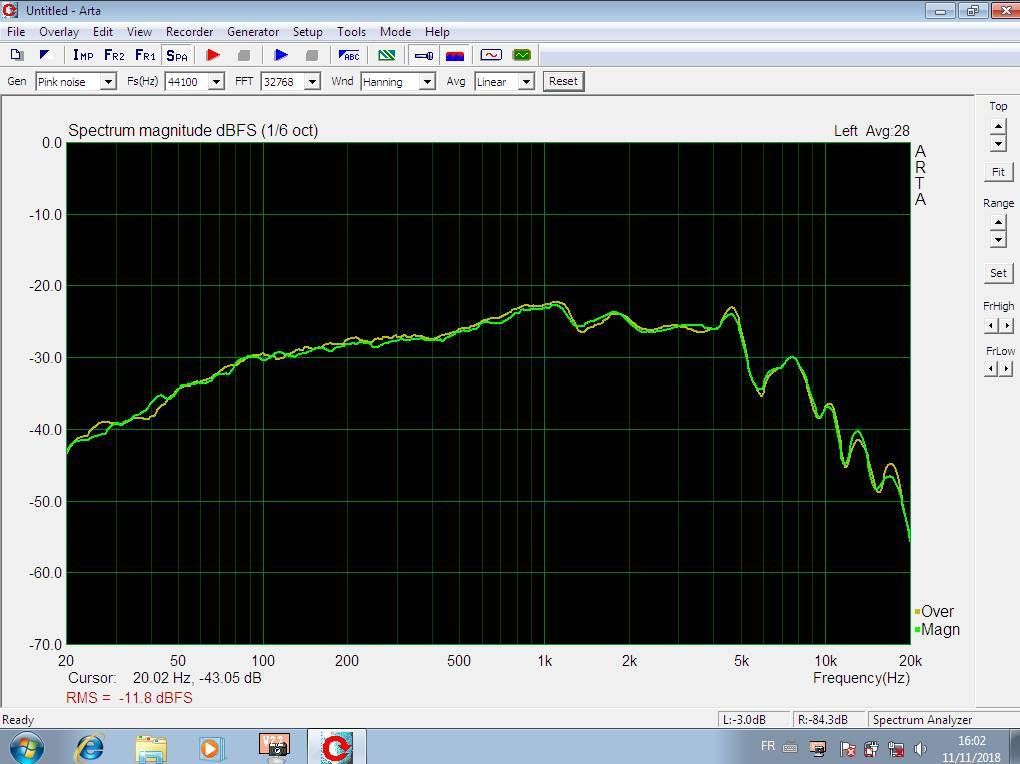

Relevé de la courbe de réponse...

Mesure effectuée en champ proche...

On remarque l'excellente tenue dans le grave, l'absence de résonance parasite en fin de spectre et la linéarité du spectre jusqu'à 5 KHz!

________________________________________

En conclusion...

Ce haut-parleur a des caractéristiques techniques exceptionnelles. Il est très linéaire de 100 Hz à 5.000 Hz, il a une excellente tenue dans le grave et il ne présente pas de résonance parasite en fin de spectre. Il peut donc être filtré simplement, voire même en premier ordre.

Ce HP est destiné aux systèmes 2 ou 3 voies.

Personnellement, je l'ai utilisé dans un système 3 voies, mes enceintes "Orion". C'est un médium très fin et très fidèle qui retransmet le moindre souffle.

Pour vous aider dans la réalisation de votre projet, j'ai placé ce HP dans la base de données du site de Dominique Pétoin. Il est répertorié sous la référence SEAS W21EX001 version spéciale FREDO51.

http://petoindominique.fr/mysql_s/select_calcul_br.php.

Et pour vous aider à concevoir le filtrage de ce HP, je joins ci-dessous les fichiers .ZMA et .FRD. Ces fichiers sont issus de mes mesures sur ces HPS, ils sont notamment reconnus par le logiciel de simulation Xsim. C'est une aide précieuse pour optimiser le filtrage de vos HPs.
