FILTRAGE POUR ENCEINTES ALTEC A7 ...

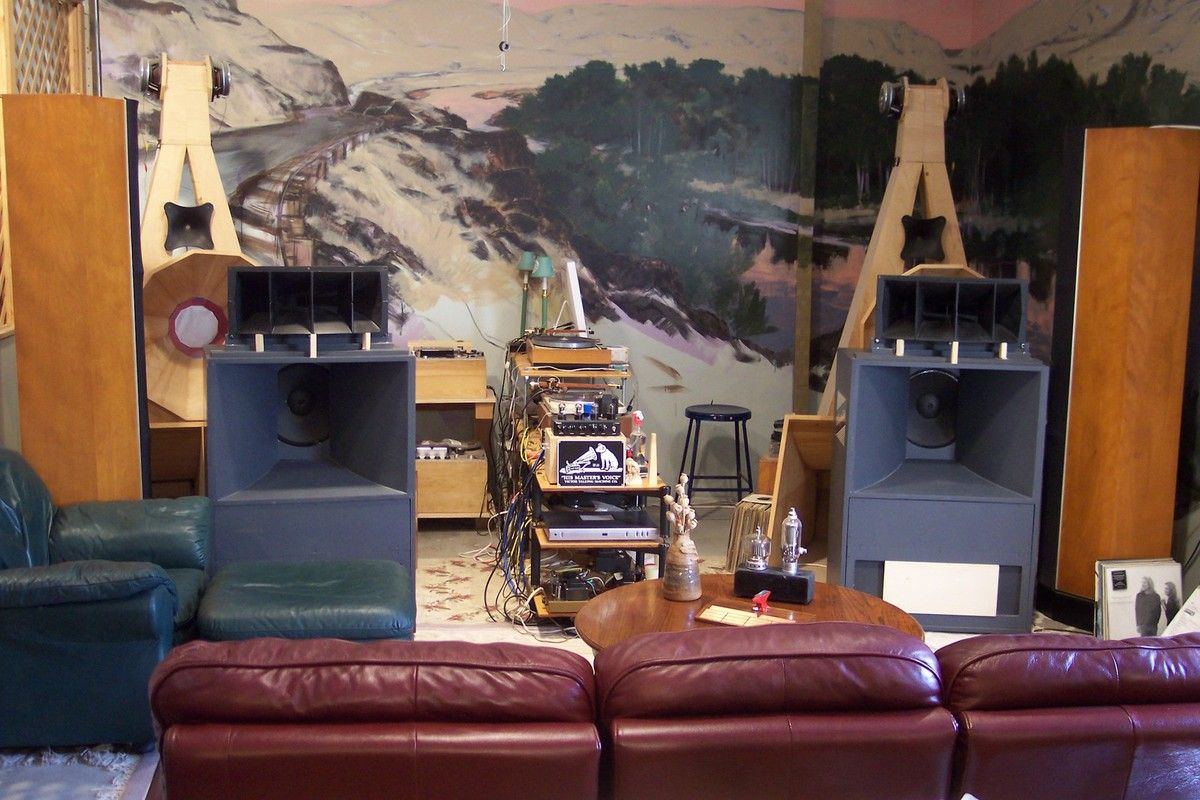

La photo ci-dessus est copiée du web.

C'est bien pour faire plaisir à Arnaud que j'ai accepté ce travail car la manière de faire ne m'enchante pas.

Arnaud possède des enceintes Altec A7 équipées d'un HP Altec 416 A (8 ohms) et d'un tweeter 808 8A équipé du pavillon 511 B. Malheureusement, Arnaud ne possède pas les filtres pour ces enceintes.

Arnaud a découvert sur le web un schéma de filtres concoctés par Jean Hiraga, il me demande de réaliser les unités de filtrage sur base de ce schéma.

Vous savez que tout mes projets sont basés sur les mesures électro-acoustiques effectuées sur les HPs. Dans le cas présent, je ne dispose d'aucune information précise concernant les HPs mis en oeuvre.

Je vous conseille de visiter ce site web, c'est une mine de renseignements notamment pour les Altec A7...

https://www.vtaf.com/id107.html

_______________________________________

SCHEMA DU FILTRAGE PROPOSE

PAR JEAN HIRAGA

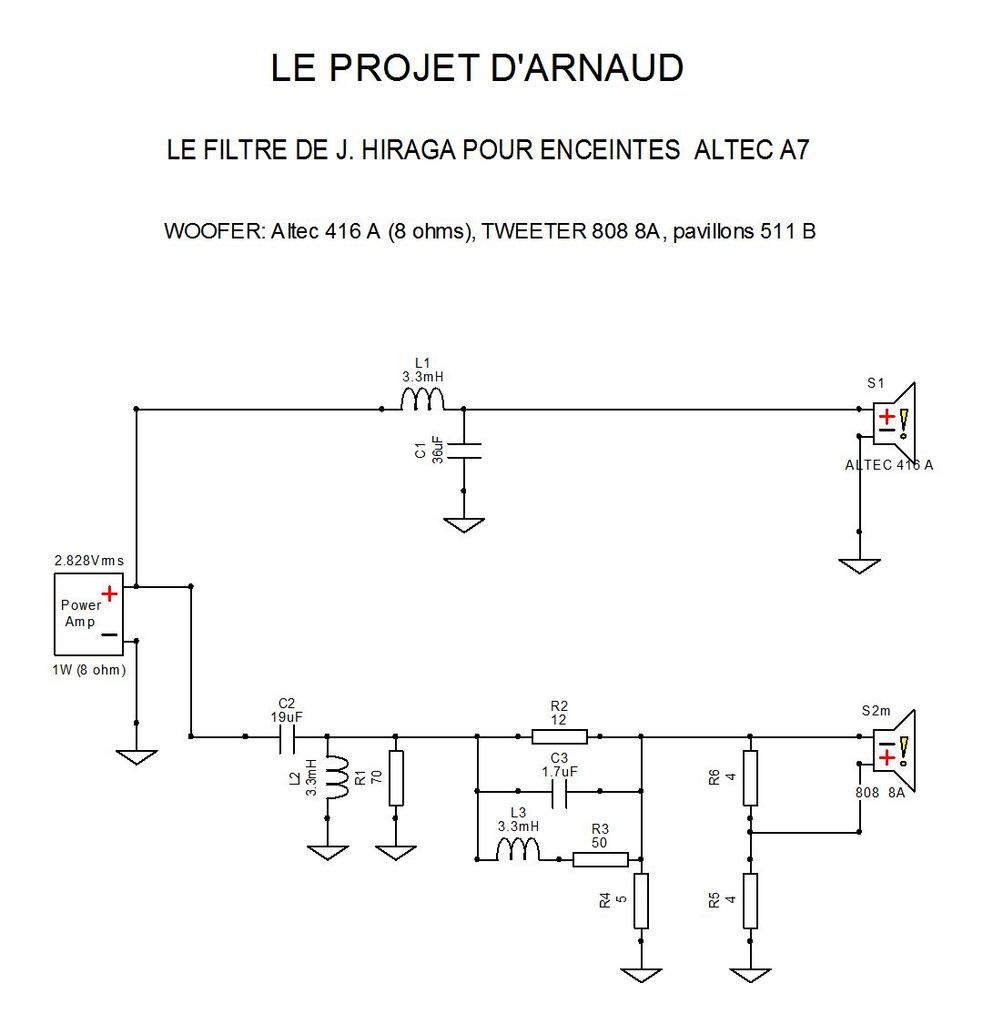

Transcription du schéma dans XSIM...

Attention...

1- le L-PAD proposé par J. Hiraga est remplacé sur le schéma par les deux résistances R5 et R6. Les valeurs choisies 4 ohms, de part et d'autre correspondent à un réglage moyen du niveau de l'aigu. Bien entendu, c'est un L-PAD qui sera utilisé.

2- les impédances des HPs sont supposées être constantes et égales à 8 ohms,

3- Les courbes de réponse des HPs sont supposées être linéaires.

4- Les niveaux relatifs des HPs sont évalués.

Les résultats fournis par XSIM sont donc très approximatifs.

Voici les courbes de réponse fournies par XSIM (en noir)...

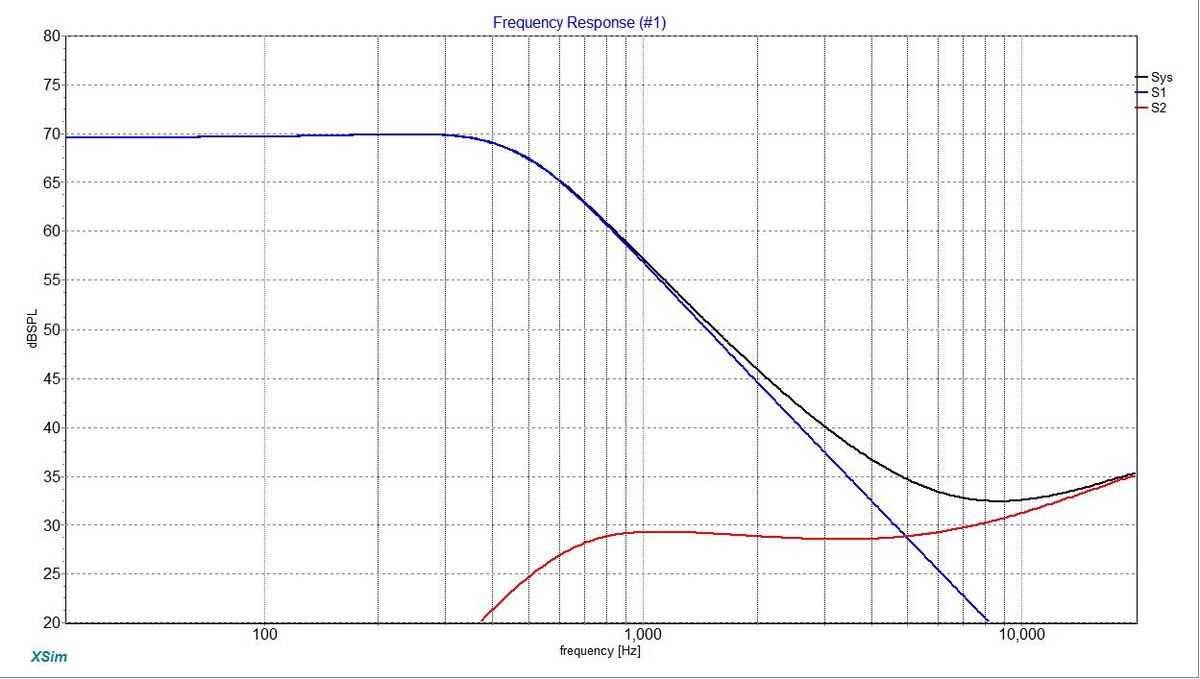

- réglage d'aigu au niveau minimum...

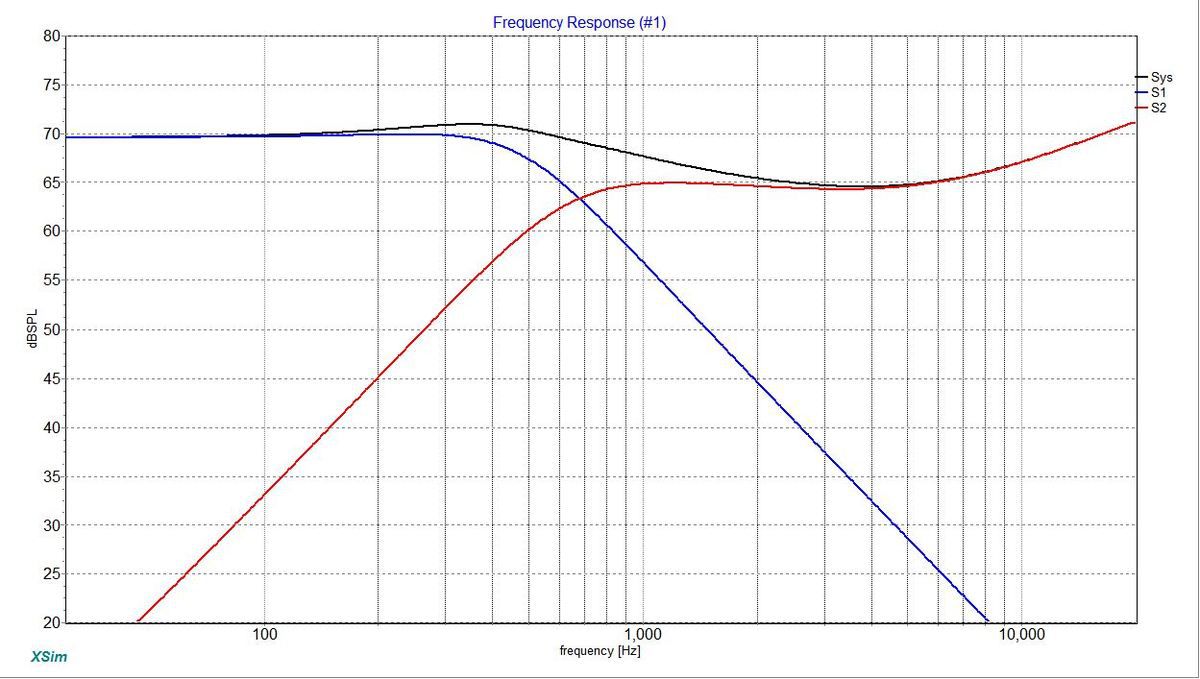

- réglage d'aigu au niveau maximum...

________________________________________

Le choix des composants

et la réalisation des circuits...

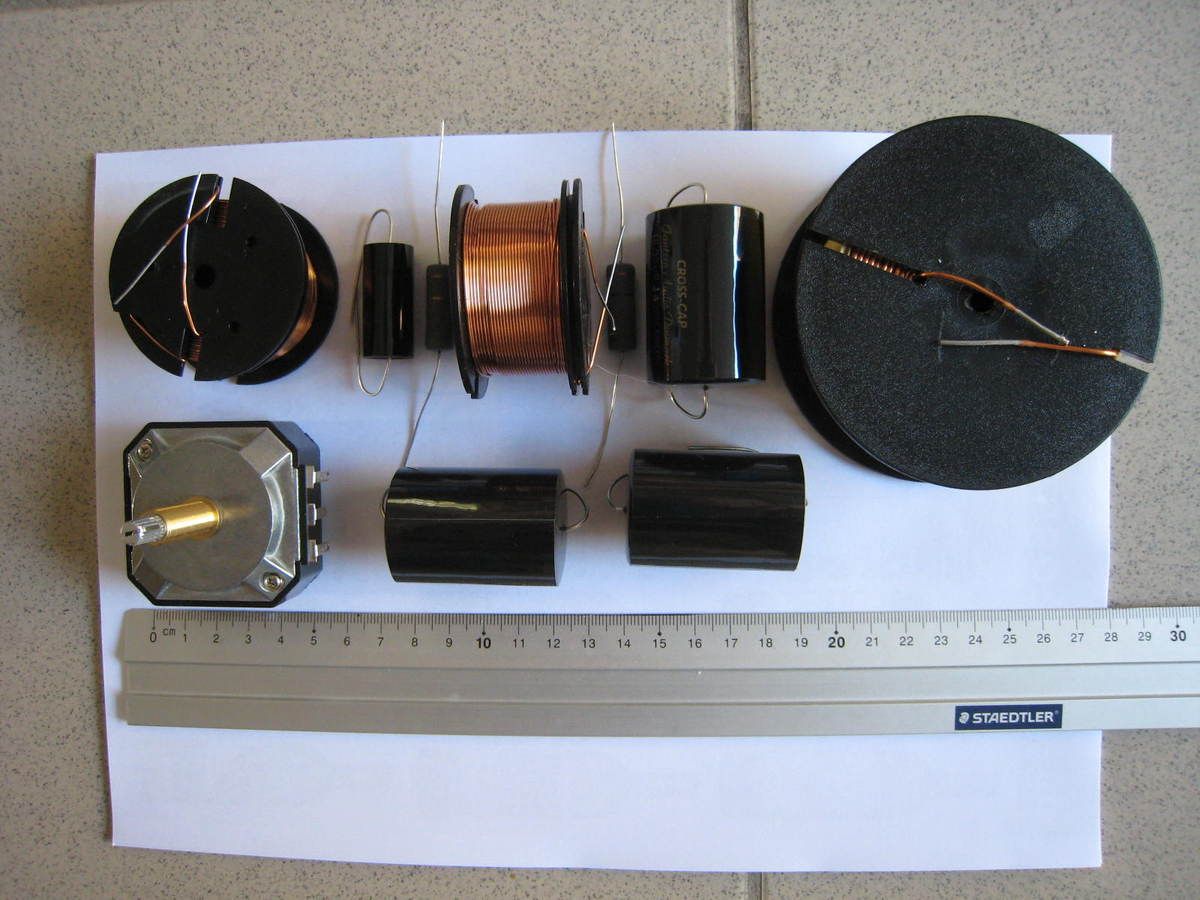

Pour ne pas faire exploser le budget, j'ai choisi des condensateurs Jantzen Cross Cap et des selfs intertechnik. Ces composants sont d'un excellent rapport qualité/prix.

La self L1 doit avoir une résistance faible de manière à ne pas réduire le niveau de l'extrême grave. J'ai choisi un fil de 1,4 mm de diamètre (3,3 mH, 0,6 ohms).

Pour L2 et L3, j'ai choisi un fil de 0,7 mm, leur résistance à moins d'importance.

Le circuit sera monté sur un support en bakélite.

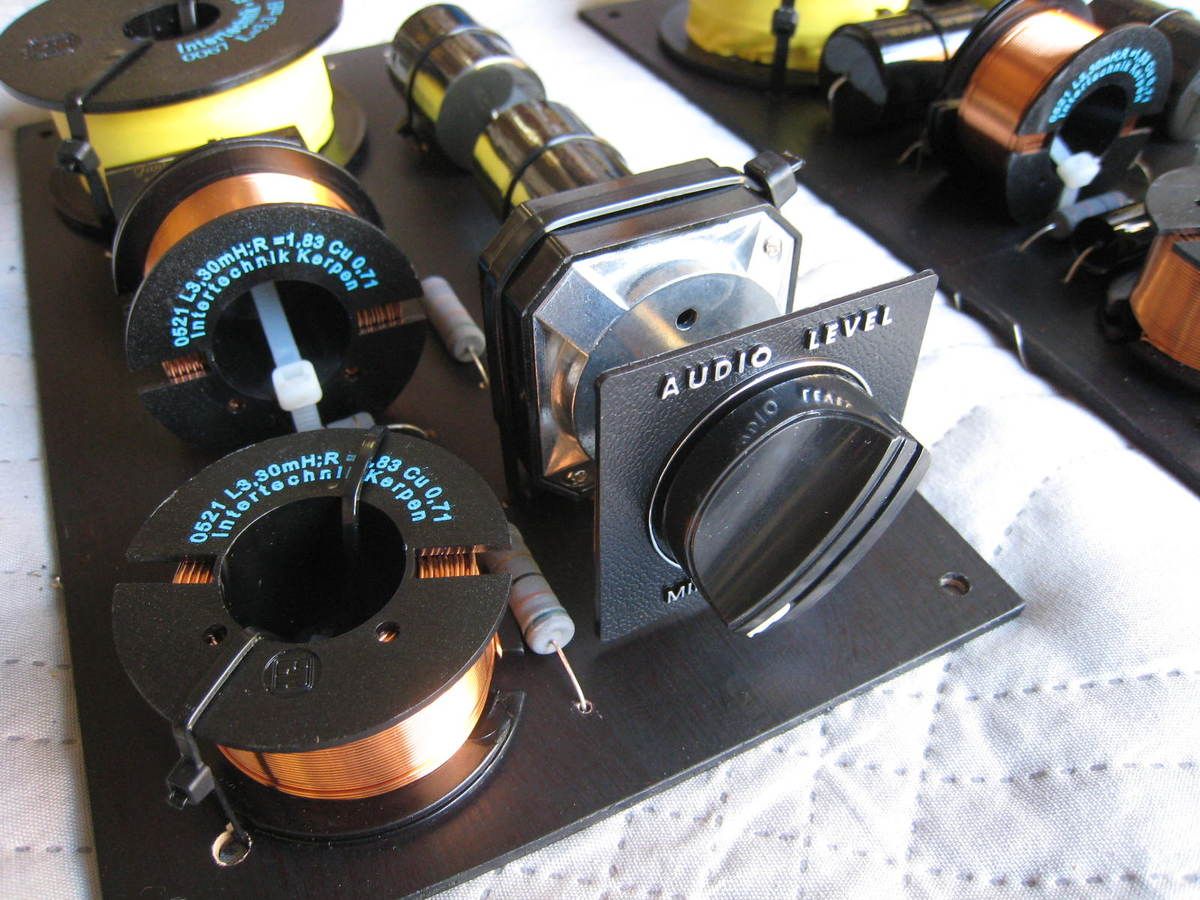

Voici la disposition proposée à Arnaud sur un support de 28 cm/14cm...

Arnaud a souhaité que j'élargisse le support pour un accès plus aisé aux composants et que le L_PAD soit placé verticalement.

Il me demande aussi de souder des câbles de 1,5 m sur les sorties.

_______________________________________

Passons à la réalisation...

voici les étapes...

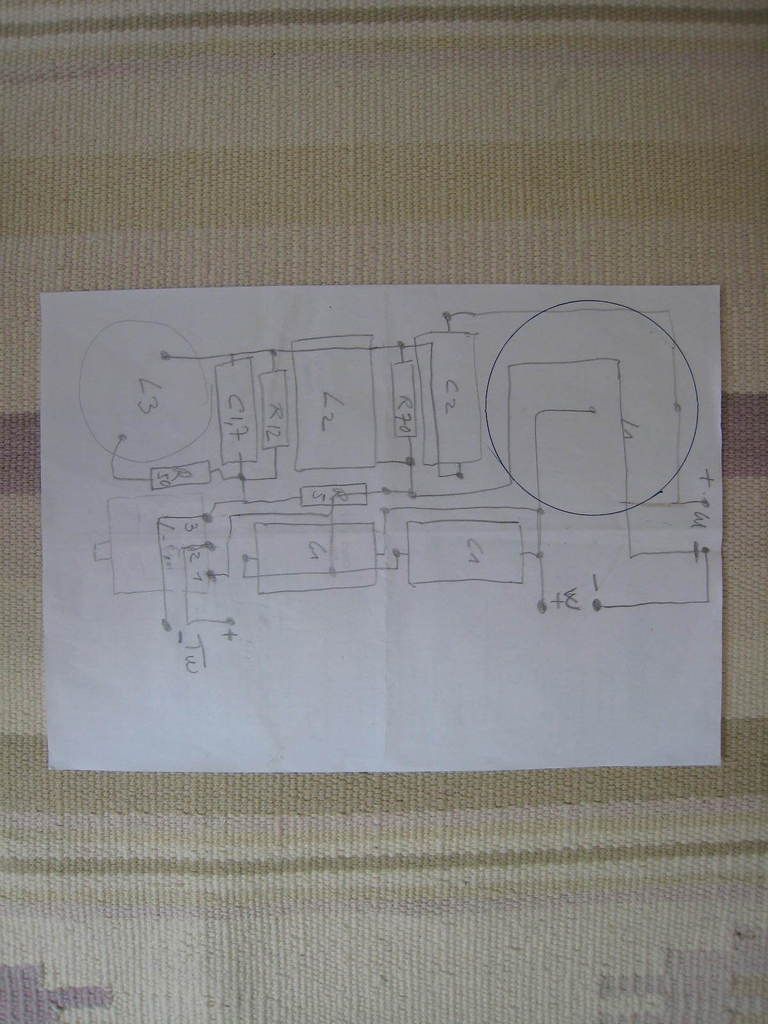

1) tracer un croquis à l'échelle reprenant les composants et les interconnexions,

2) reporter ce tracé sur les supports, marquer les passages de fils et les trous à percer pour la fixation des composants lourds,

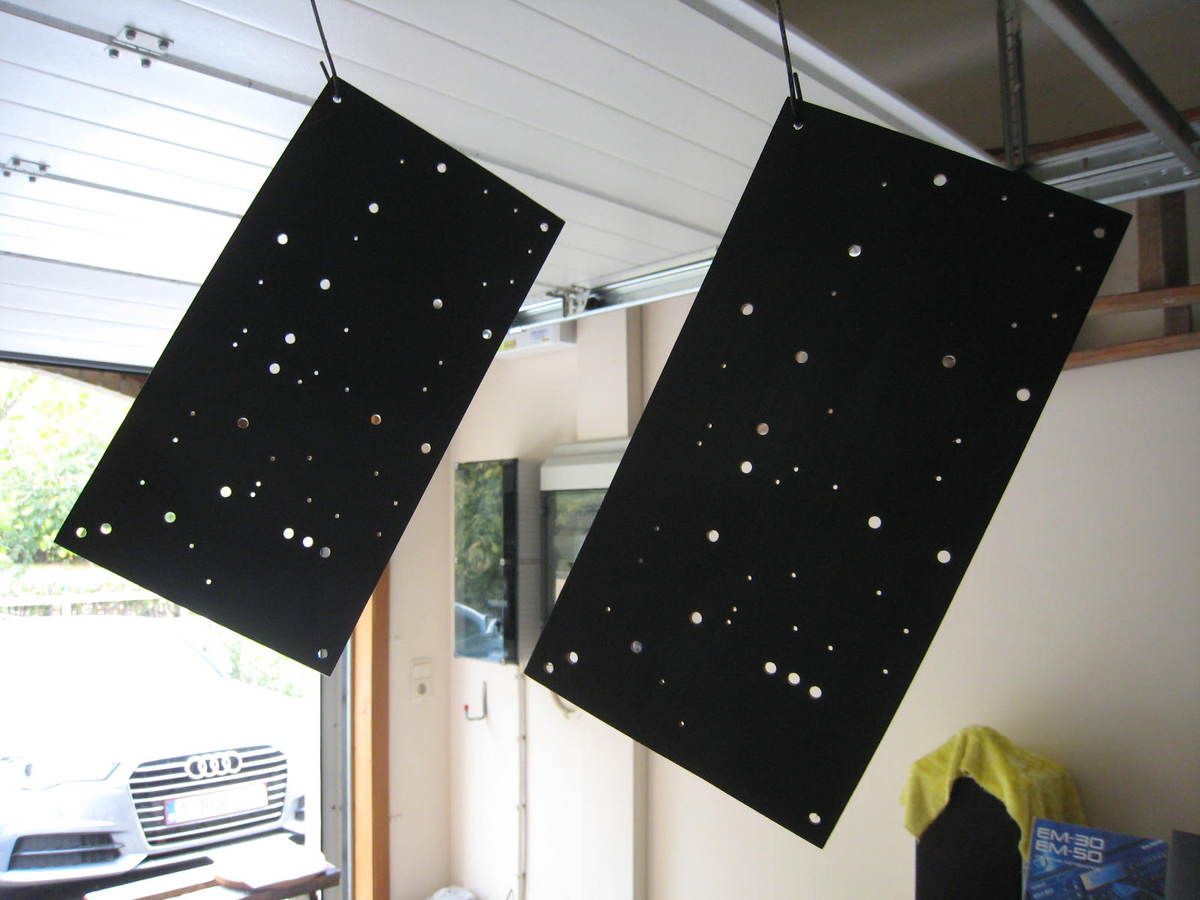

3) percer les trous,

4) mettre en place les composants sur le support et les fixer,

5) ajuster et souder les interconnexions à l'arrière du support,

6) vérifier la conformité du câblage avec le schéma.

Les filtres sont prêts à être livrés mais malheureusement sans avoir été testés.

Je peux juste vérifier la concordance entre la courbe d'impédance théorique et la courbe réelle.

La courbe d'impédance théorique est fournie par XSIM et les mesures sont effectuées avec LIMP. Pour cette mesure, j'ai remplacé les HPs par des résistances de 6,8 ohms.

Voici la courbe théorique fournie par XSIM...

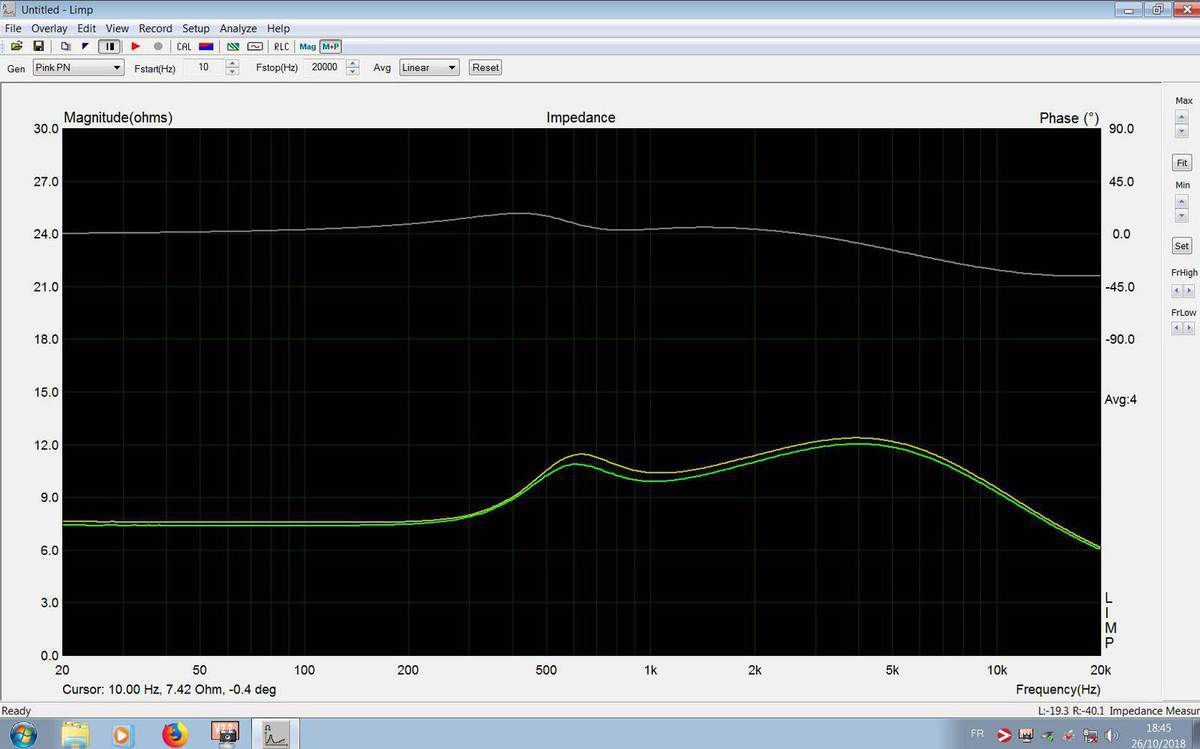

Voici les courbes mesurées...

Les mesures réalisées sur les deux filtres sont superposées. La différence est infime et non significative.

La théorie et la pratique se rejoignent, c'est parfait.

________________________________________

Merci Arnaud pour ta confiance, j'attends avec impatience ton commentaire concernant le rendu sonore de l'ensemble.
