BEYMA TPL 150

Je souhaitais faire connaissance de ce tweeter HEIL depuis longtemps et c'est grâce à Thierry que j'ai pu le rencontrer.

C'est par hasard que j'ai croisé Thierry sur le forum de François Horvat (http://francois.h.pagesperso-orange.fr) et après quelques messages échangés, nous nous sommes rendus compte que nous avions la même attirance pour ce tweeter très réputé.

Thierry a eu la possibilité d'en acquérir une paire et je lui ai proposé de l'aider dans la réalisation de son projet en effectuant les mesures électro-acoustiques sur ses tweeters et en concoctant leur filtrage.

Le projet de Thierry consiste en un système 2 voies basé sur le mariage du formidable HP grave-médium Seas Excel W21EX001 et de ce Beyma TPL150.

Voyez la rubrique "Mes créations", "Le projet de Thierry" pour suivre l'évolution du projet.

Dans un premier temps je compte effectuer le relevé de la courbe d'impédance et de la courbe de réponse de chaque tweeter. Ensuite, j'associerai le tweeter Beyma au Seas Excel pour concevoir son filtrage.

____________________________________________________

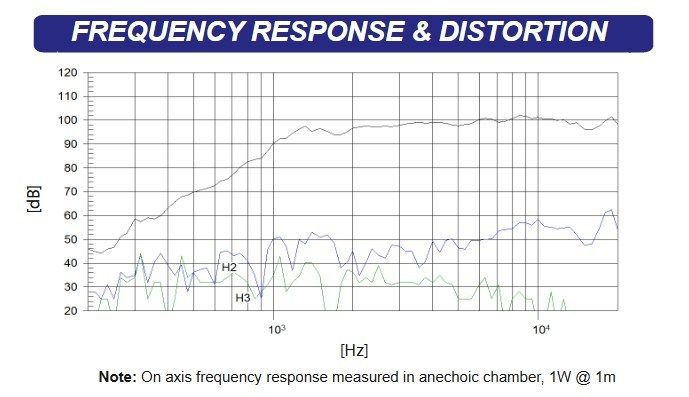

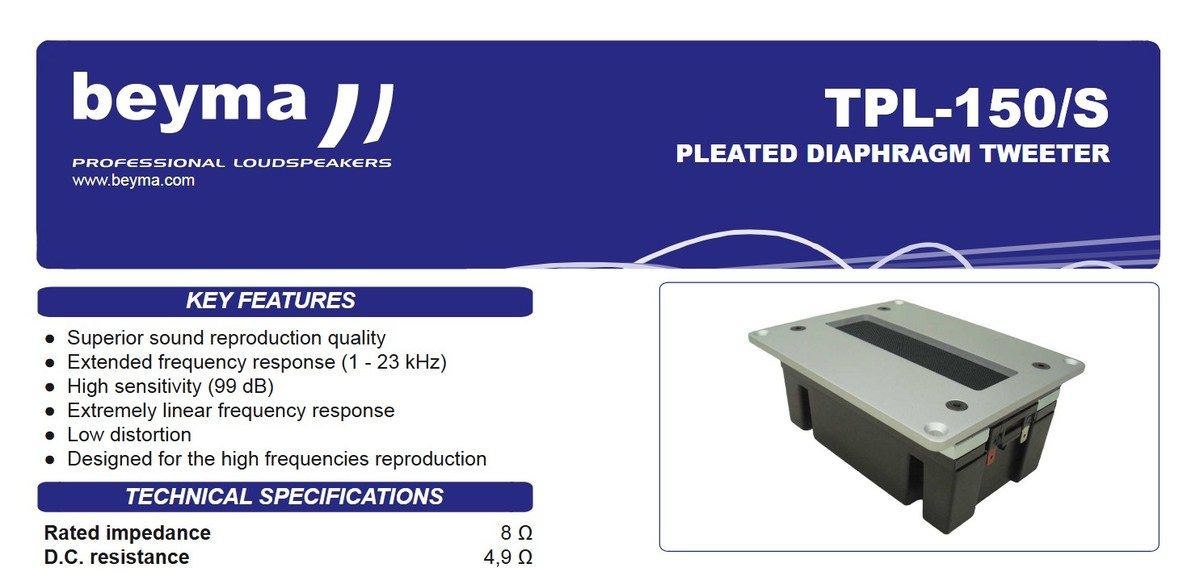

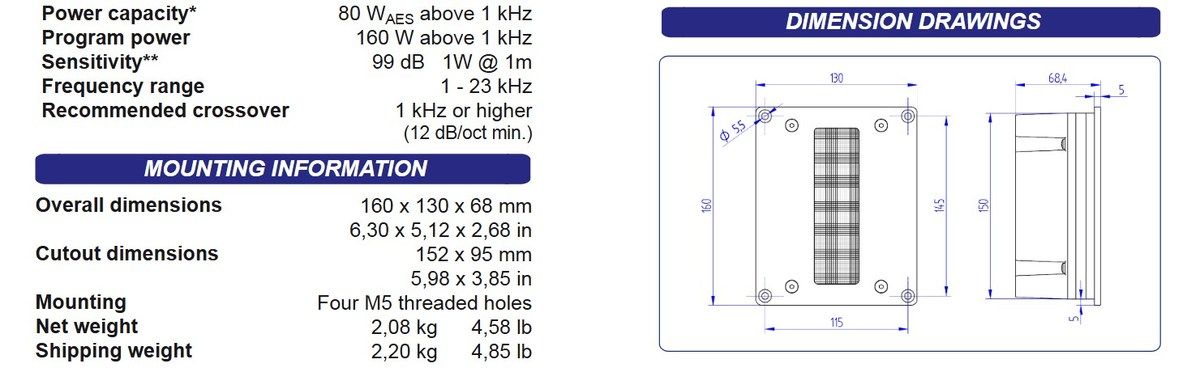

Pour commencer, voici la documentation fournie par le constructeur...

Vous remarquerez que le constructeur préconise l'usage d'un filtre de minimum 12 dB/octave...

Passons aux mesures...

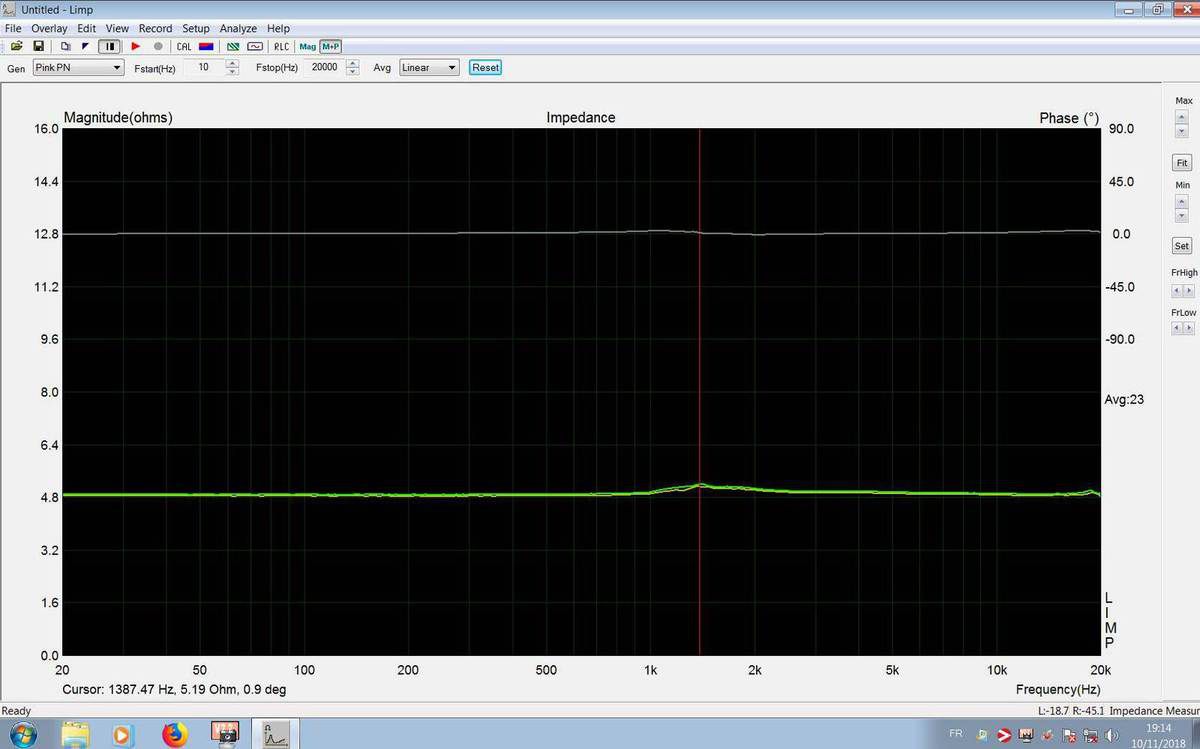

MESURES DES COURBES D'IMPEDANCE...

Les relevés effectués sur les deux tweeters sont présentés superposés de manière à permettre la comparaison...

L'impédance de ces tweeters est pratiquement résistive. C'est idéal pour obtenir un filtrage efficace.

Une infime résonance est perçue vers 1.500 Hz, c'est négligeable.

Les deux exemplaires ne sont pas parfaitement identiques, une différence de 0,2 ohms apparaît entre les deux courbes d'impédance. Cette différence n'est pas significative et elle sera sans conséquence.

On retrouve cette même différence dans la mesure de leur résistance en courant continu...

Rdc de l'exemplaire n° 00592678 = 4,9 ohms,

Rdc de l'exemplaire n° 00592679 = 5,1 ohms.

Attention, l'enduit rouge qui marque la borne positive est isolant, il est préférable de l'enlever en le ponçant.

Remarquez que l'impédance nominale de ces tweeters est de  5 ohms et pas de 8 ohms comme annoncé par le constructeur.

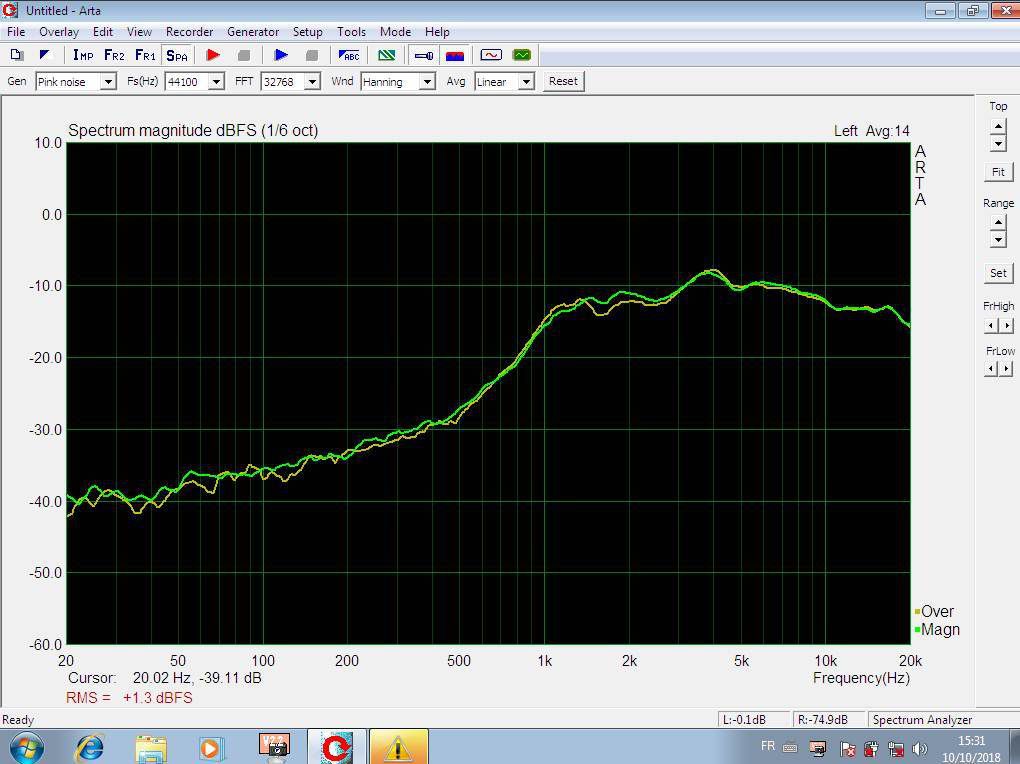

MESURES DES COURBES DE REPONSE...

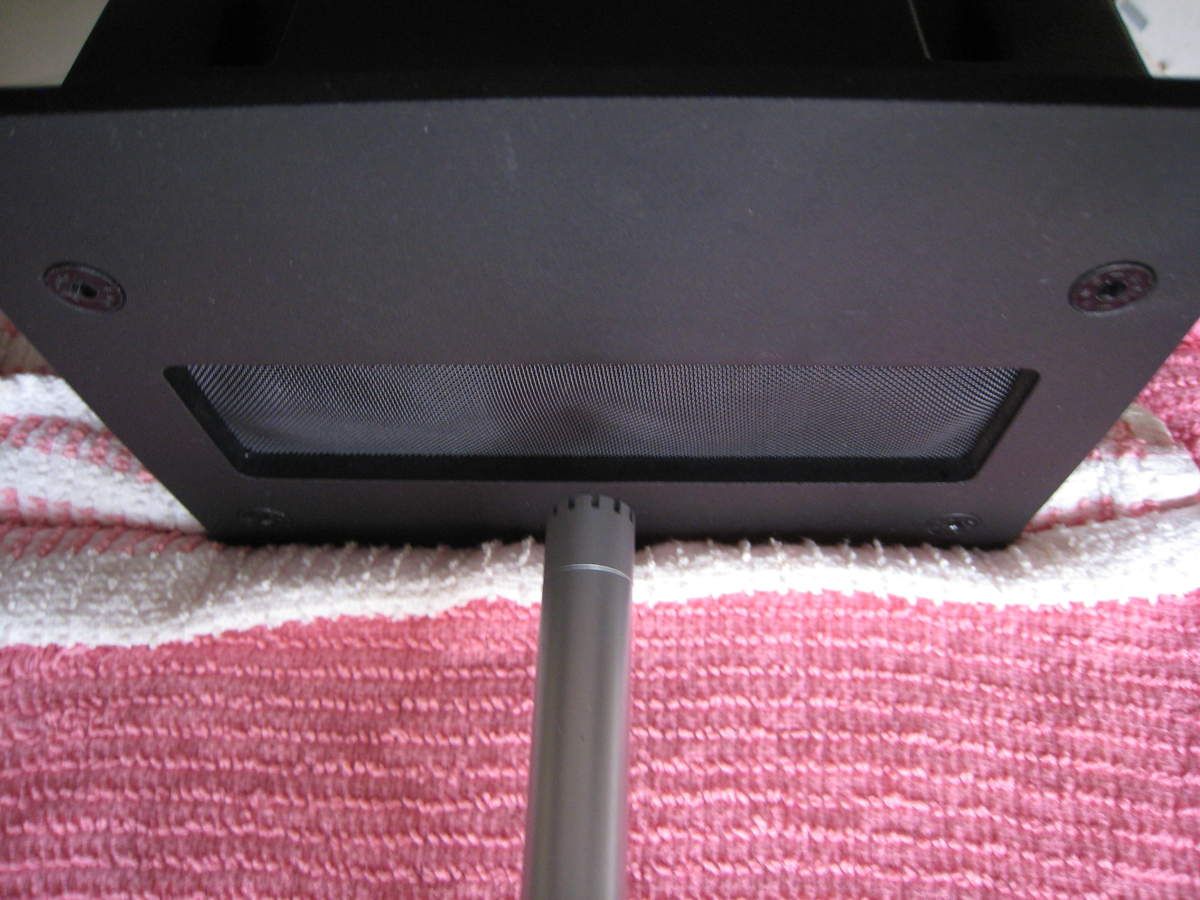

La mesure est effectuée avec le micro placé à 20 mm de la grille de protection et au centre de la zone émissive.

Les graphiques font apparaître une très grande similitude entre les deux exemplaires mesurés... C'est parfait!

Il faut cependant noter la relativement faible différence qu'il y a dans le rendu de la bande de fréquence utile (> 1.000 Hz) et la partie basse du spectre (< 1.000 Hz).... Cette différence est de maximum 30 dB. Il faut donc privilégier un filtrage à pente raide.

________________________________________

Après la découverte enthousiasmante de ce

BEYMA TPL 150

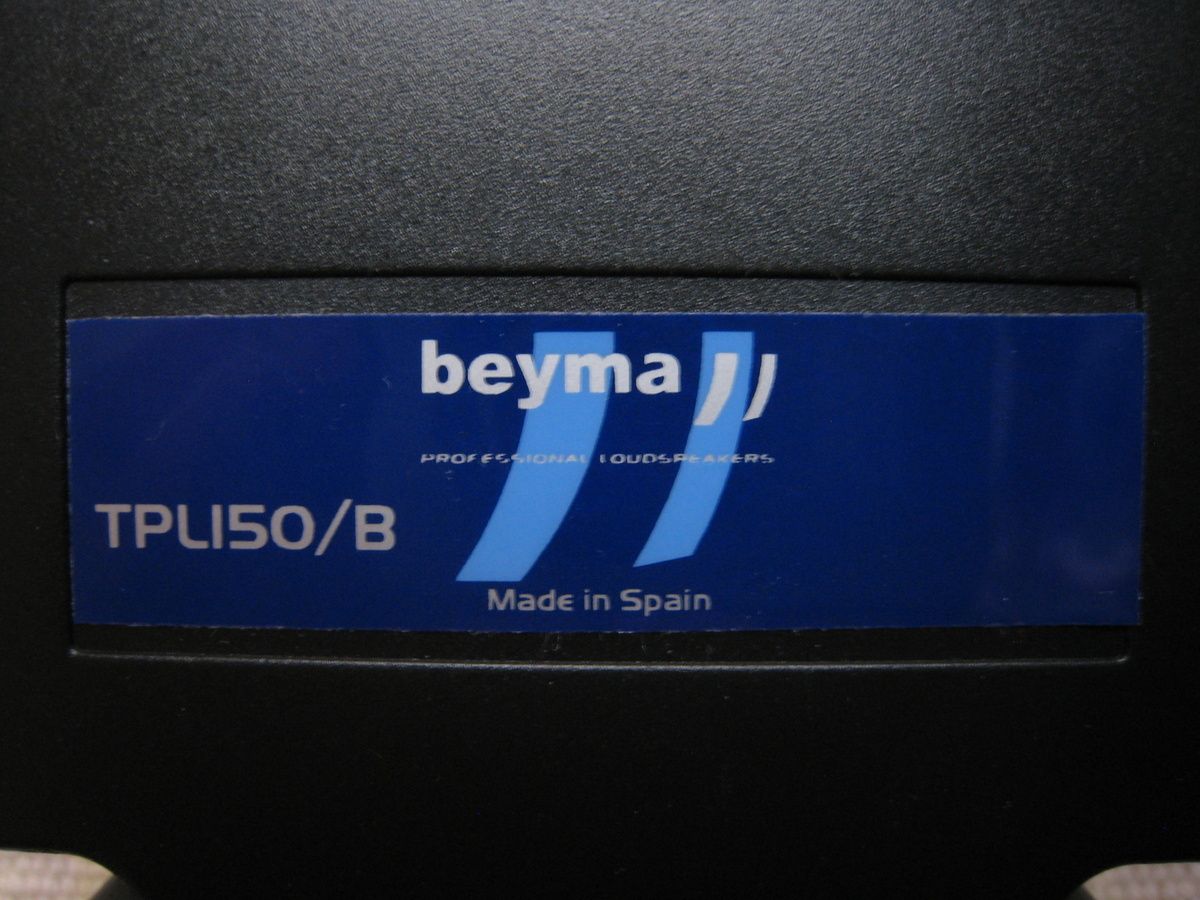

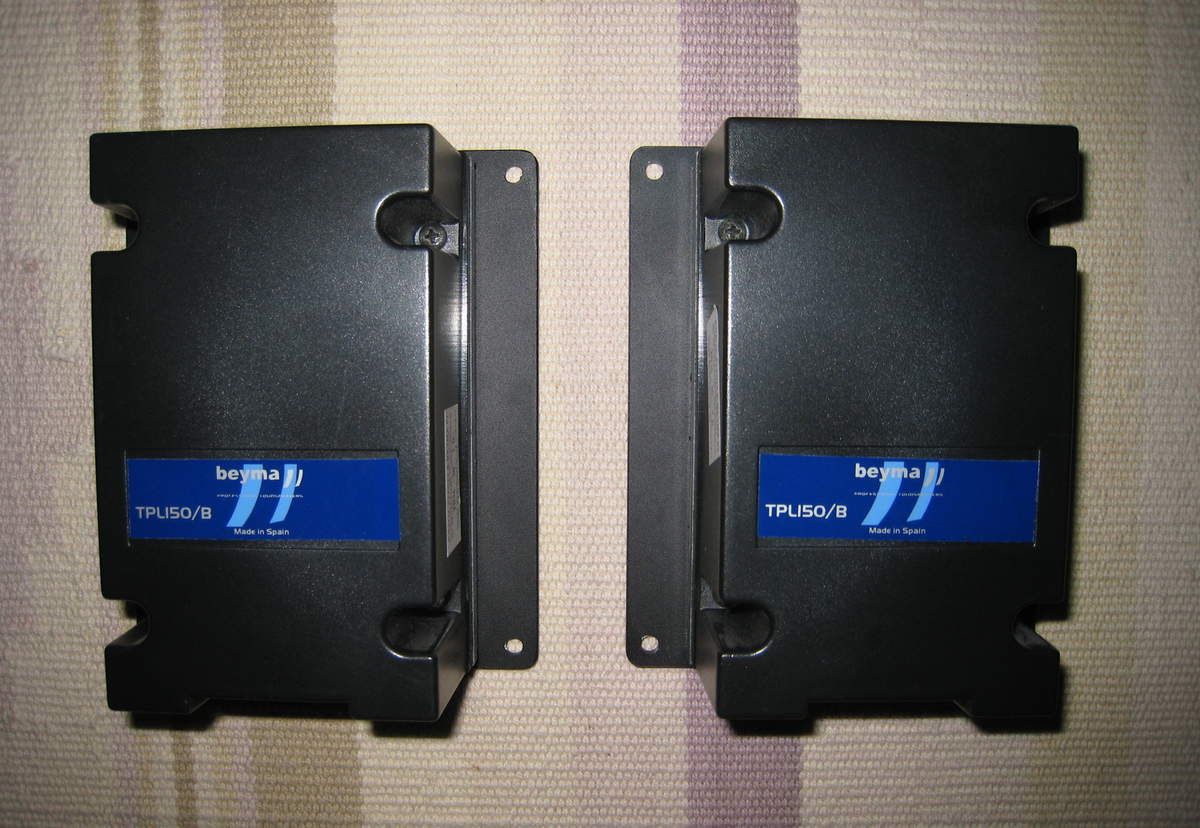

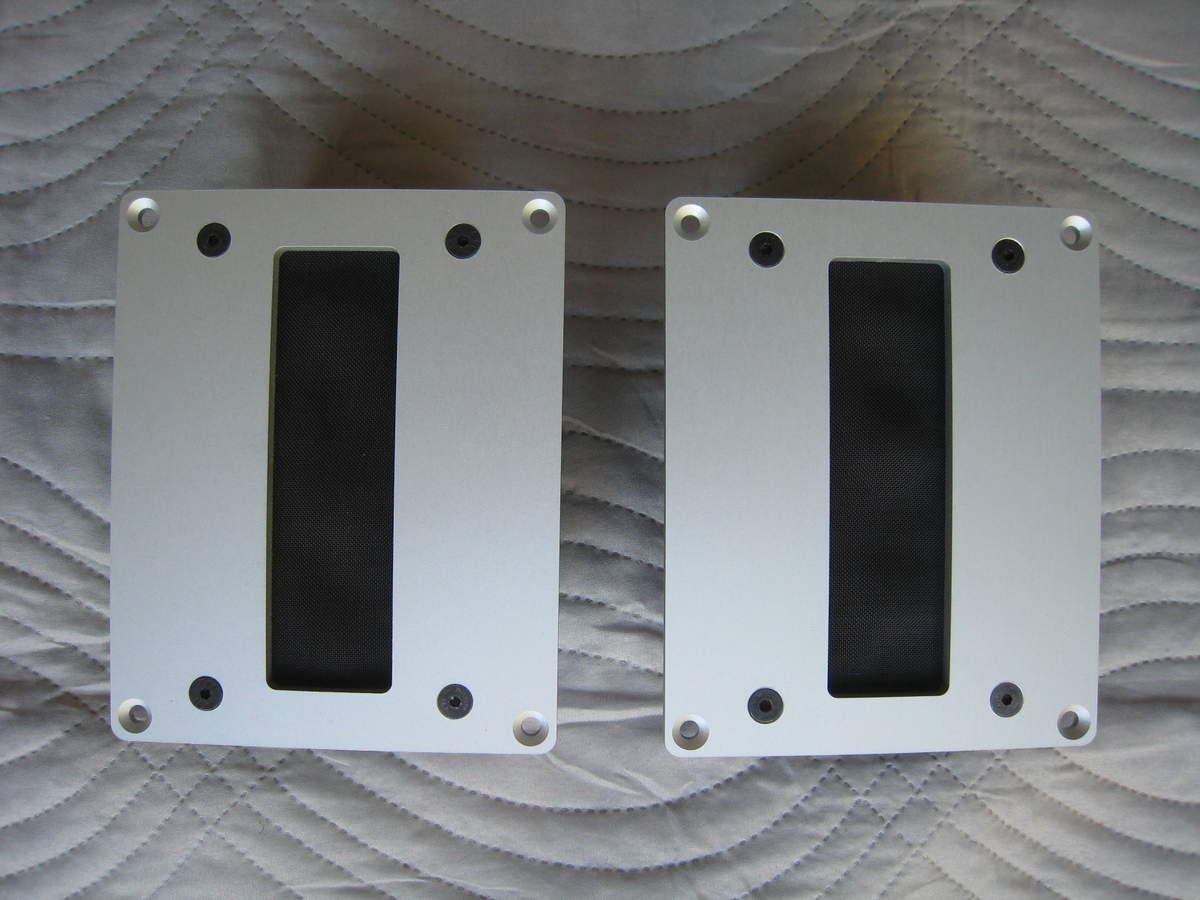

voici les deux exemplaires que je viens d'acquérir...

(mesures complétées le 26 mai 2019)

Et voici les mesures réalisées sur ces exemplaires...

Mesure de leur résistance en courant continu...

Rdc de l'exemplaire n° 00728271  = 5,03  ohms,

Rdc de l'exemplaire n° 00728272  = 5  ohms.

Relevé de leur courbe d'impédance...

Les deux exemplaires sont très similaires et leur impédance est purement résistive !

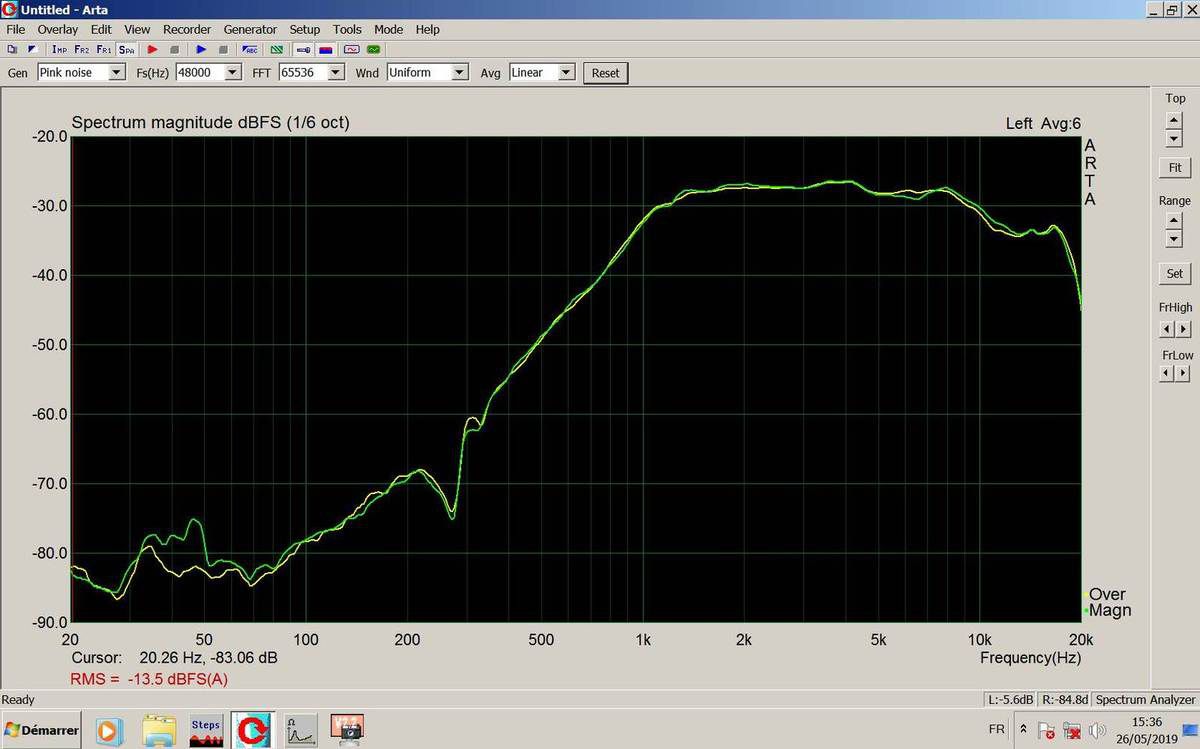

Relevé de leur courbe de réponse...

Ici aussi, les deux exemplaires sont parfaitement identiques.

On notera la très grande linéarité de 1.000 Hz à 10.000 Hz.

Au-delà de 10.000 Hz, le niveau chute de quelques dB... ce point devra être vérifié lors des mesures qui seront réalisées en champ éloigné.

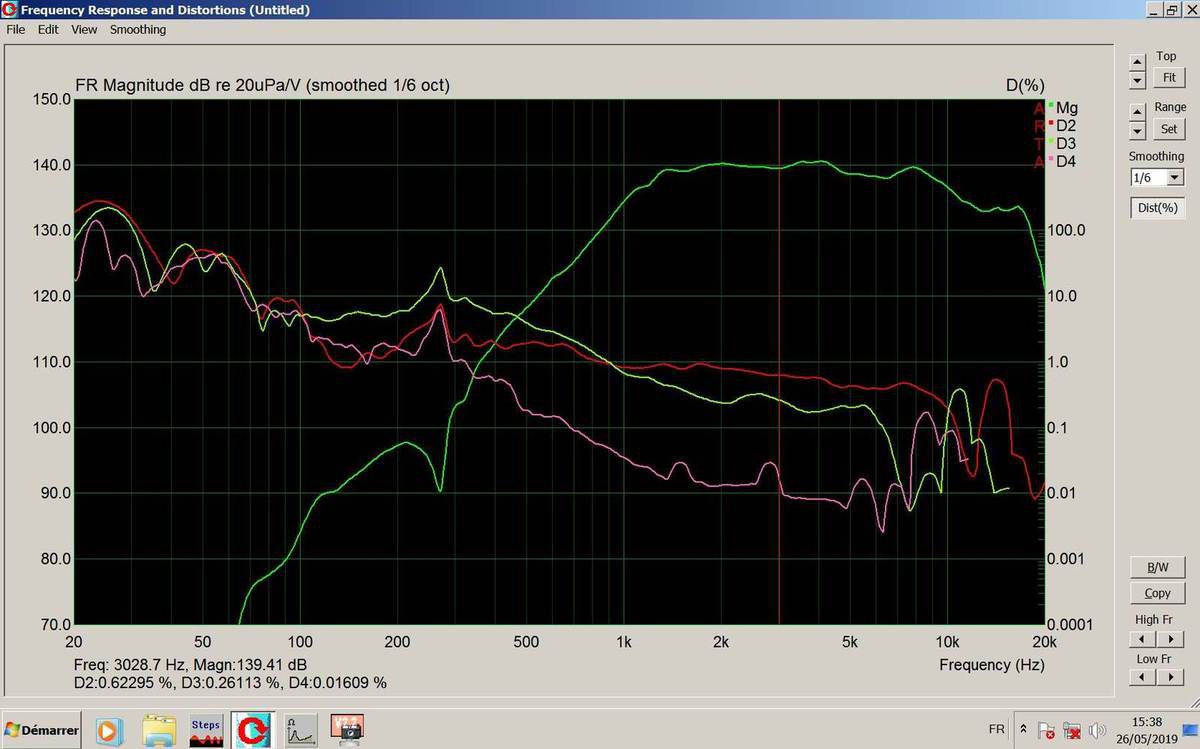

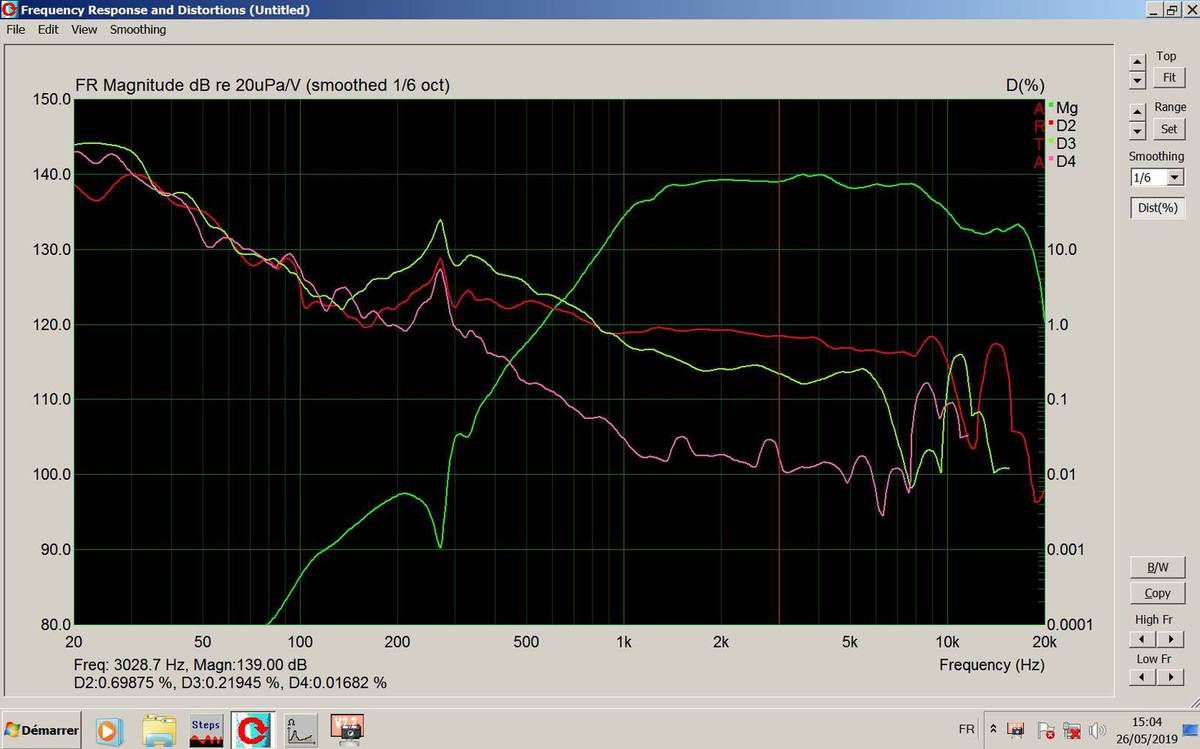

Relevé des taux de distorsion...

Les mesures effectuées sur les deux exemplaires sont très similaires et le taux maximal reste sous la barre du pourcent.

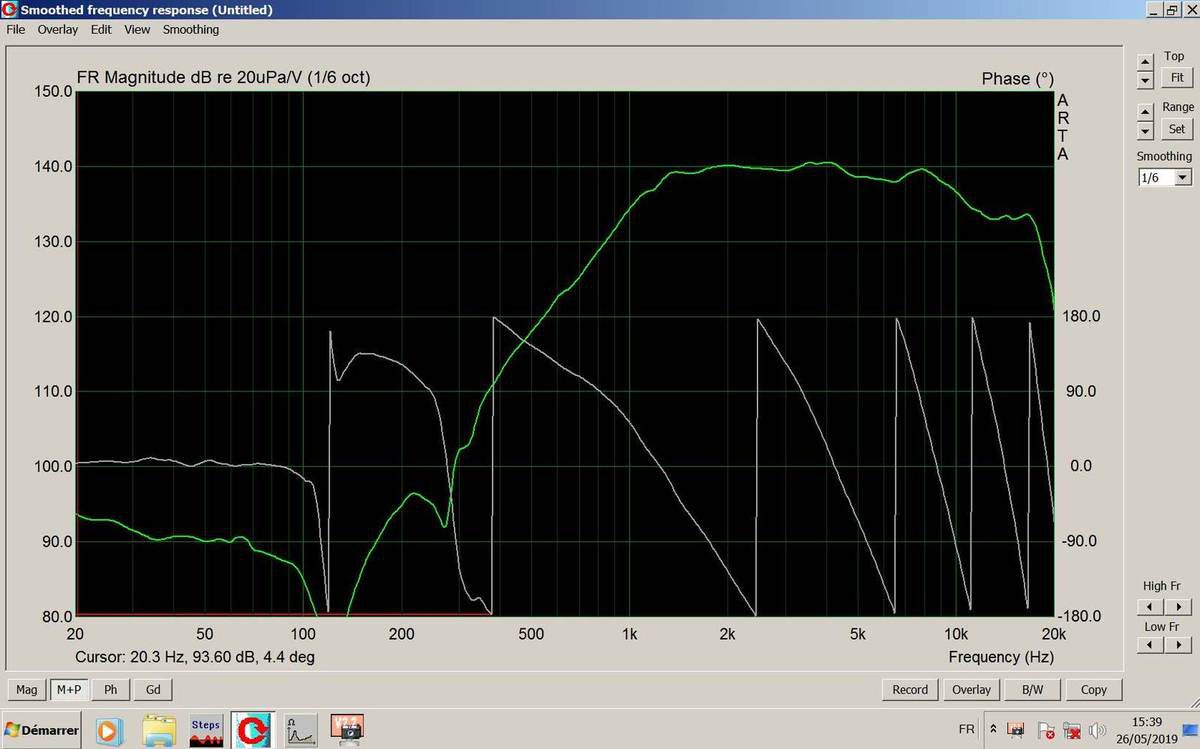

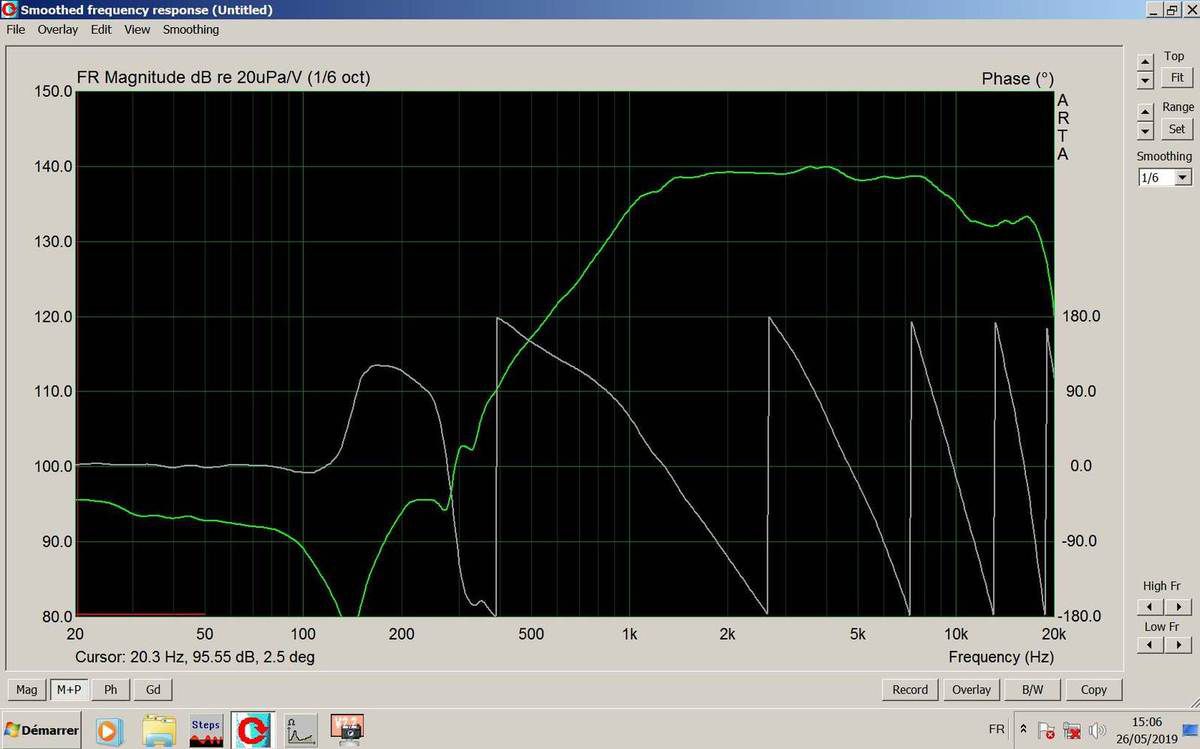

Relevé des rotations de phase...

Sur ce point aussi, les deux exemplaires sont très semblables.

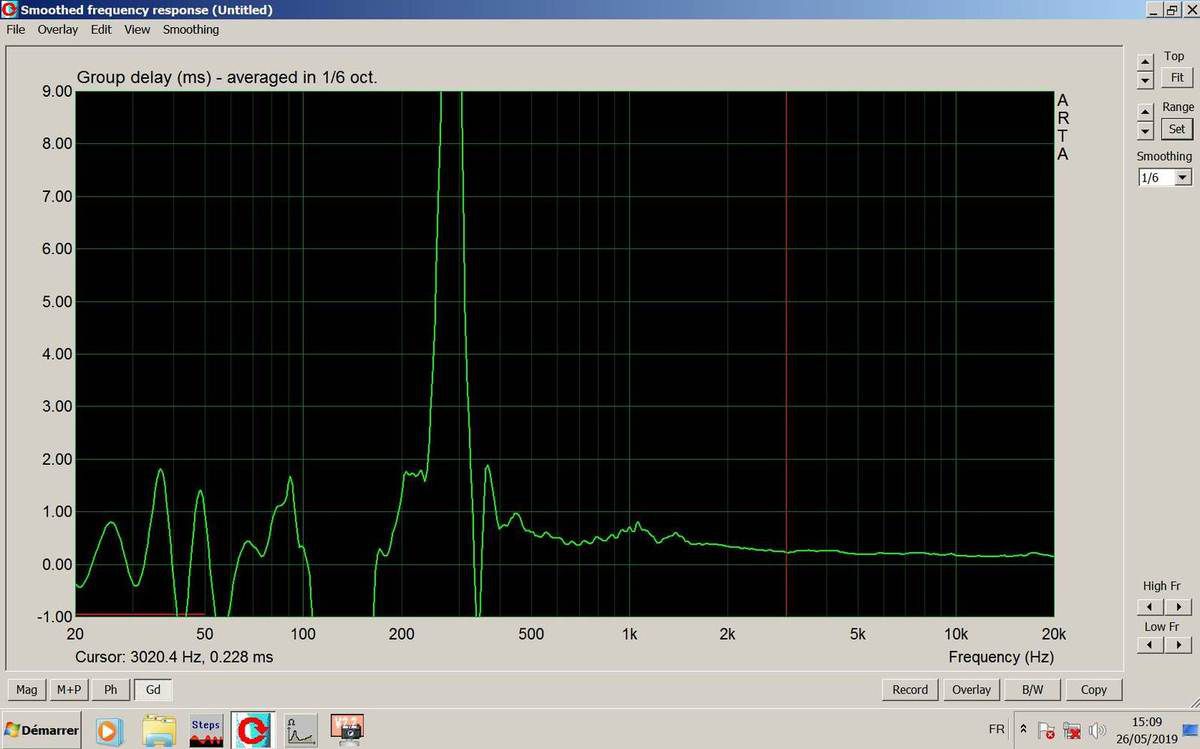

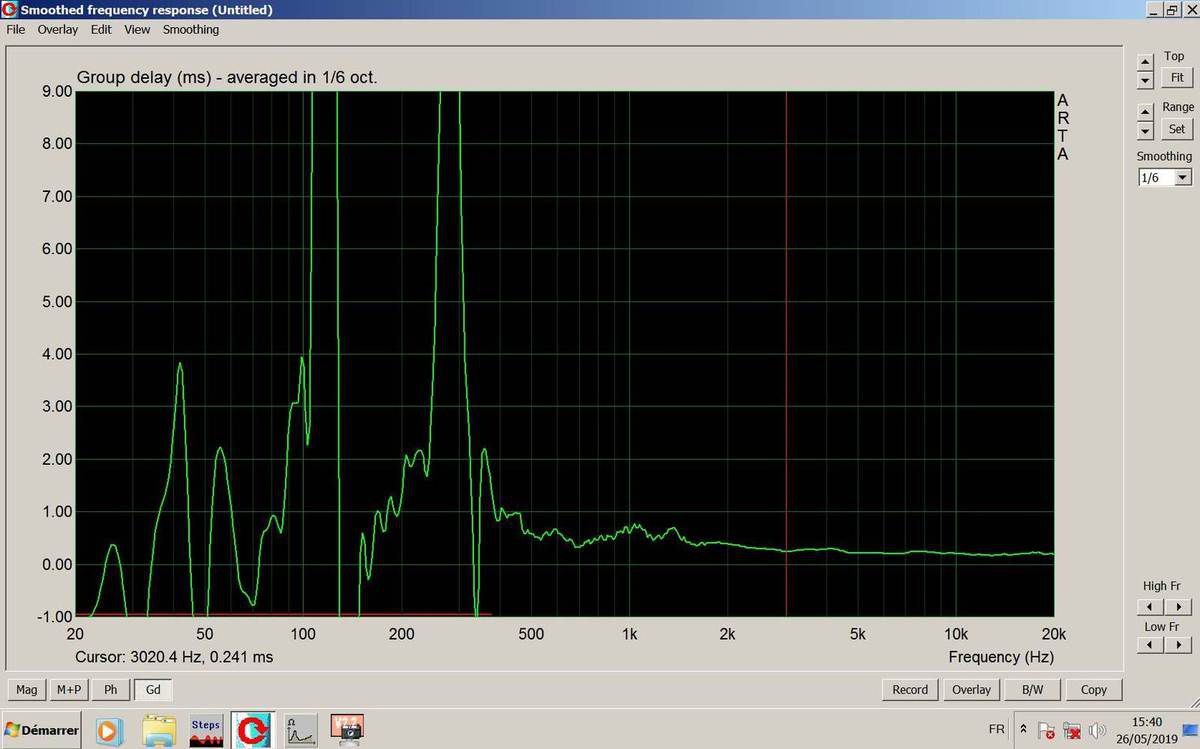

Mesure du group delay...

Au-delà de 2.000 Hz, le retard est constant et très nettement inférieur à 1 mS.

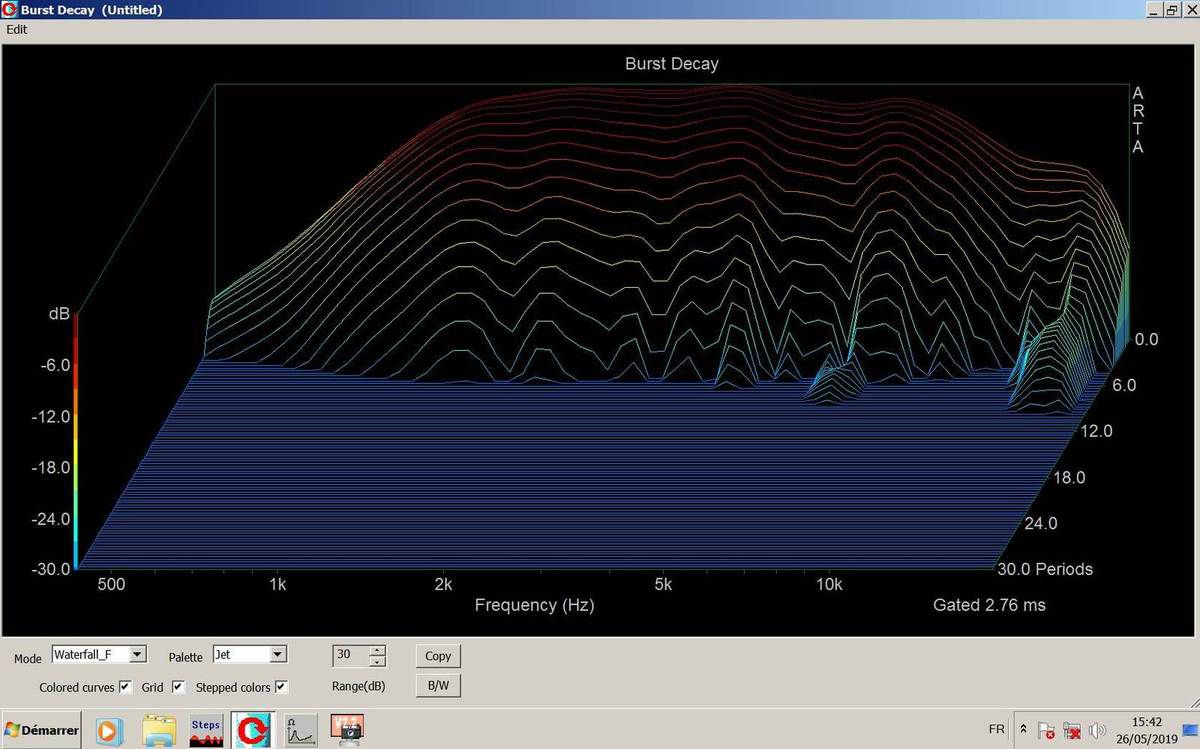

Relevé de leur Burst Decay...

Ici aussi, les deux exemplaires sont très semblables.

On remarquera une très faible résonance vers 15.000 Hz.

CONCLUSIONS...

Les deux exemplaires analysés ici ont des caractéristiques techniques parfaitement identiques. C'est essentiel si l'on souhaite atteindre un très haut niveau de fidélité sonore.

D'autre part, les recommandation déjà énoncées lors de l'analyse des modèles prêtés par Thierry restent valables:

- calculer le filtre sur base d'une impédance de 5 ohms,

- privilégier un filtrage à pente raide.
