LES MESURES ...

1

LA MESURE DE LA RESISTANCE D'UN HP

(mesure en courant continu)

MESURE DE Rdc...

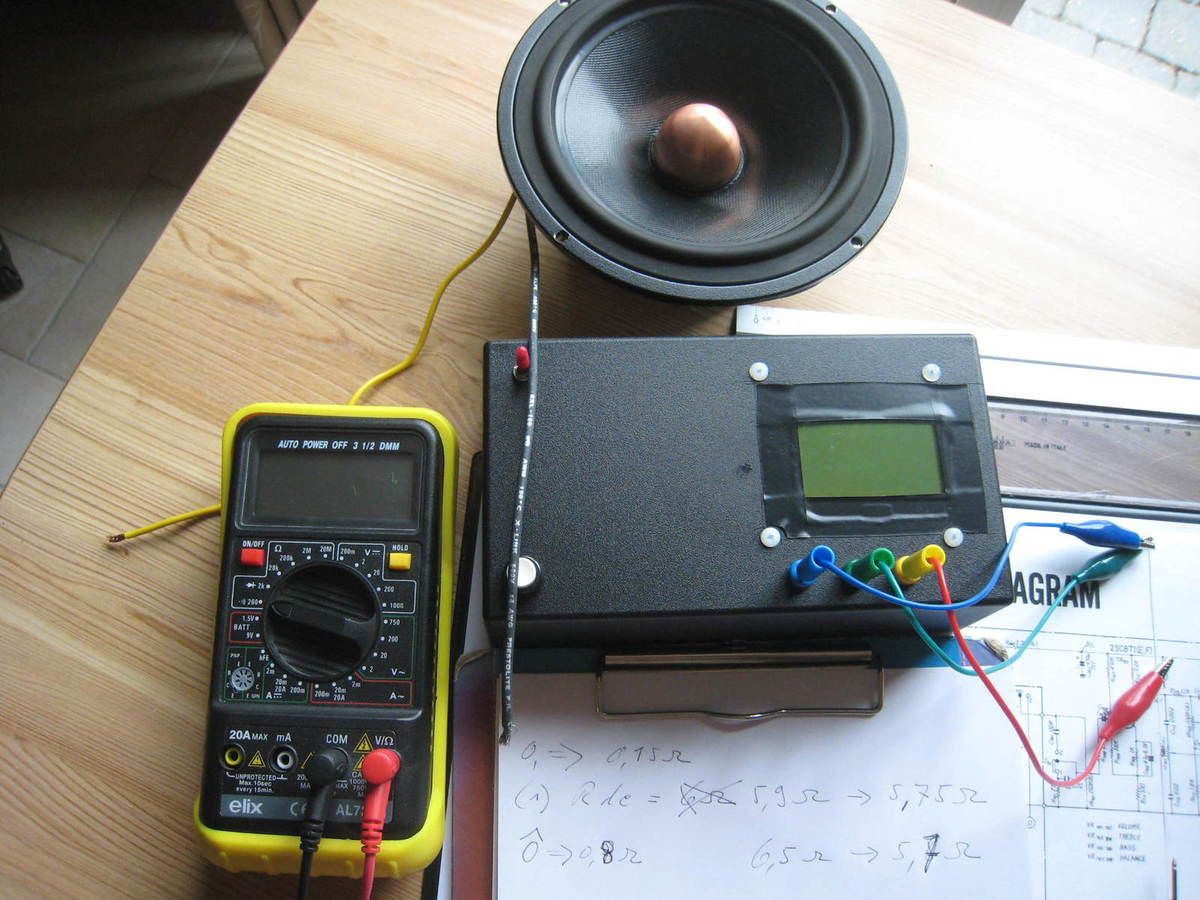

Cette mesure s'effectue avec un ohmmètre analogique ou digital.

Attention, en général le zéro des appareils digitaux n'est pas vraiment "zéro".

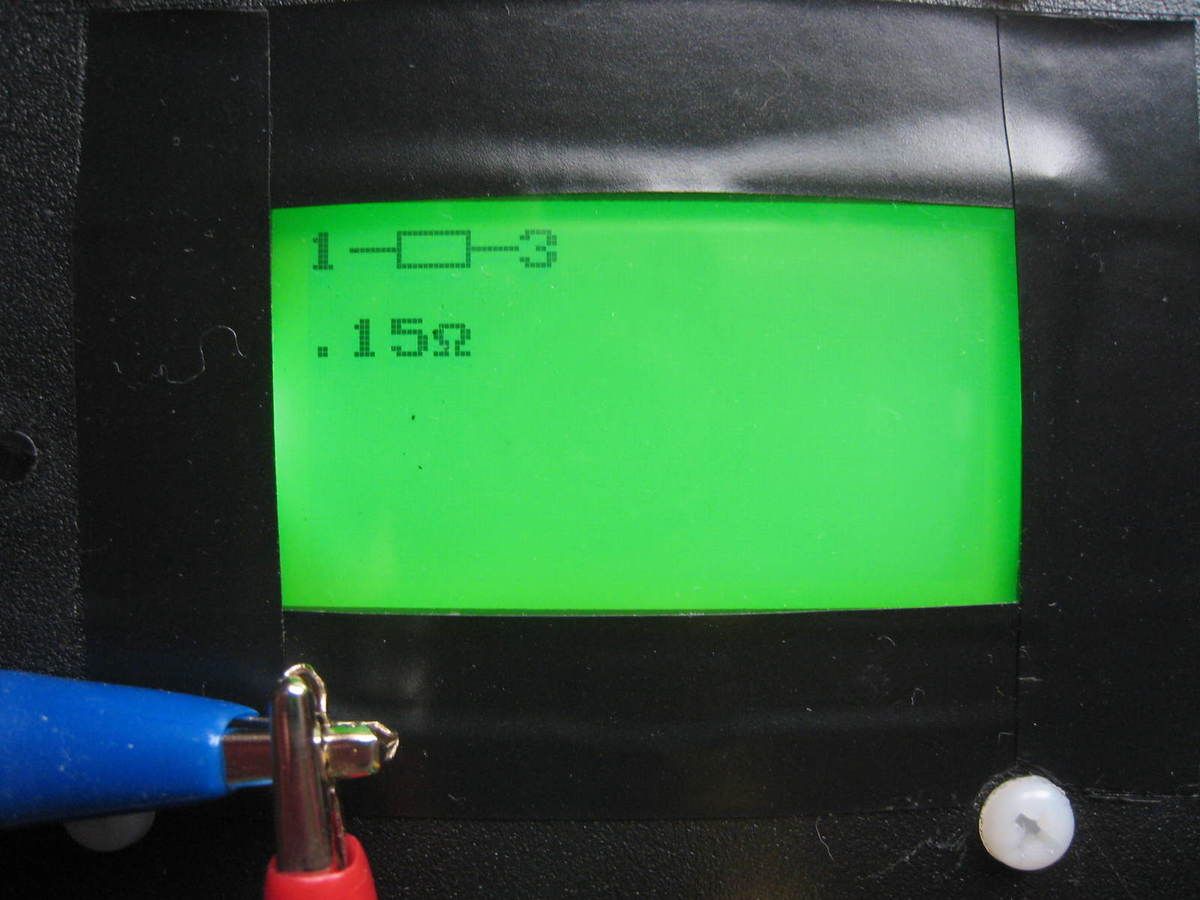

Dans mon cas, en mettant les fils de l'appareil en court-circuit celui-ci indique 0,15 ohms. C'est la valeur de la résistance du circuit, les fils, les contacts,... Il faudra déduire cette valeur de la valeur lue lors de la mesure du HP. Sur mon appareil fait "maison", je ne sais pas corriger cette valeur initiale. Sur certains appareils commerciaux, il est possible de "zéroter" donc de tenir compte de cette valeur initiale lors des mesures.

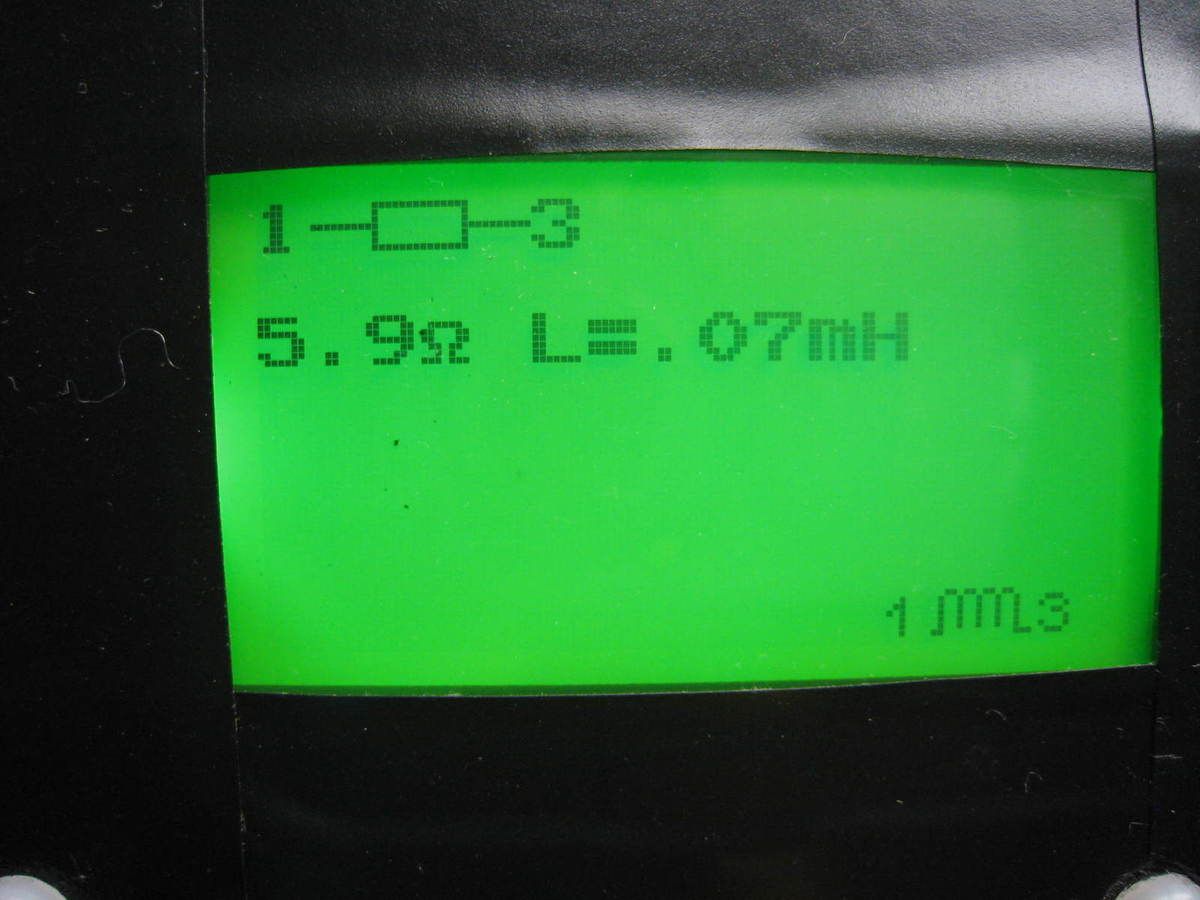

Chez moi, la mesure du HP donne 5,9 ohms... la valeur réelle est donc de 5,75 ohms.

C'est important d'avoir une bonne précision car cette valeur sera reportée dans LIMP pour le calcul des paramètres T&S.

On peut aussi utiliser la bonne vieille méthode...

Brancher le HP sur une source de courant continu (une pile par exemple), mesurer le courant qui le traverse (I) et la tension à ses bornes (V) et appliquer la loi d'Ohm.... Rdc = V / I

_________________________________________________

2

MESURE DE LA COURBE D'IMPEDANCE D'UN HP...

Pour cette mesure, j'utilise le logiciel LIMP.

Il faut disposer:

- d'un PC...

(attention, le PC doit être pourvu de in et out audio STEREO!)

- d'une interface simple et facile à construire, elle est décrite dans la documentation fournie par I. Mateljan,

- et des logiciels LIMP/ARTA/STEPS complets (version payante).

C'est important de disposer de la version complète de cette suite de logiciels car les fichiers que l'on peut dès lors sauvegarder seront bien utiles par la suite.

Les fichiers sauvegardés; .ZMA et .FRD, seront récupérés par XSIM (le logiciel de simulation) et ils apporteront une plus grande précision dans les simulations.

La version gratuite  ne dispose pas de toutes les fonctionnalités de sauvegarde.

La mise en oeuvre est simple;

- connecter l'interface au PC,

- connecter le HP,

- poser le HP sur un bloc de mousse de manière à éviter les vibrations parasites,

- ouvrir l'application "LIMP" et lancer la mesure...

Ne pas oublier d'encoder dans LIMP, la valeur de la résistance du câble de mesure et de sa self (compensation du câble). Il est nécessaire de vérifier, lors de chaque utilisation, que ces paramètres sont bien activés pendant la mesure.

Cette mesure, facile à réaliser, fournit des renseignements extrêmement précieux.

D'une part, la mesure donne des informations techniques indispensables:

- fréquence de résonance réelle,

- Z min,

- Z à la fréquence de résonance,

- la remontée d'impédance (valeur de L pour le calcul du circuit Zobel),

- Z nonimale (c'est la valeur de Z à 1 KHz),

mais surtout elle permet d'évaluer l'état du HP.

Si vous achetez des HPs usagés... pensez à effectuer cette mesure avant de conclure l'achat...

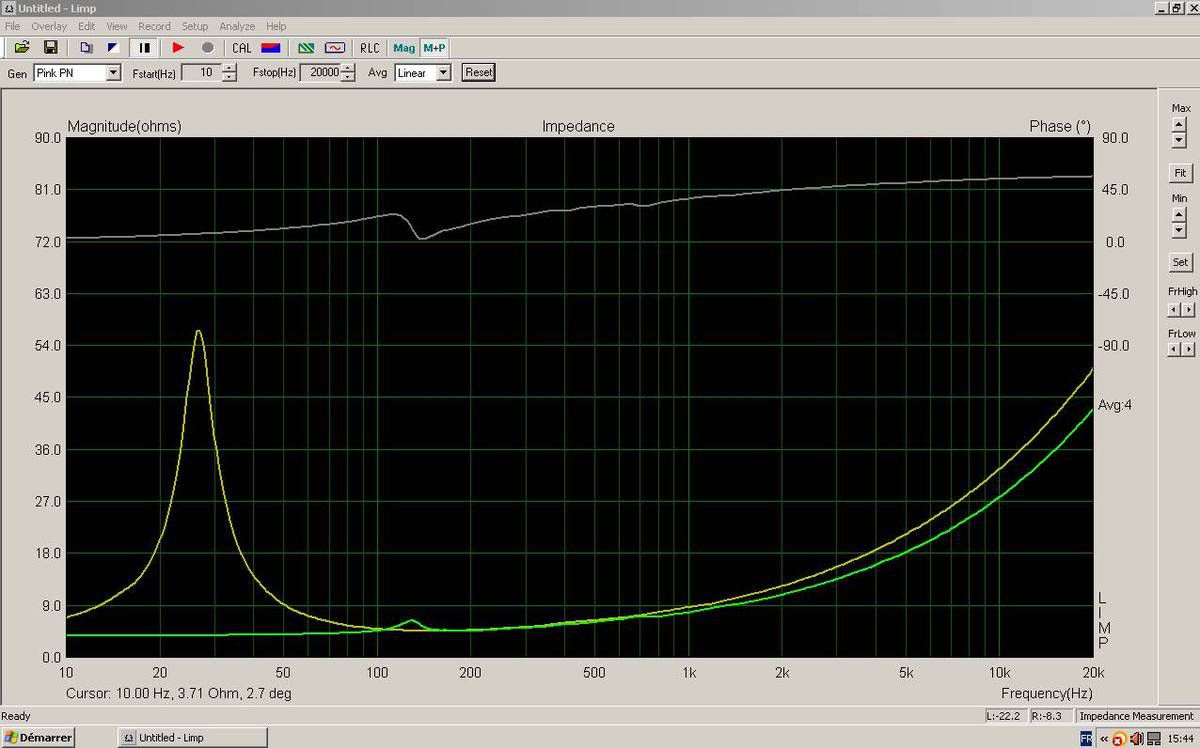

Des relevés chaotiques comme ceux-ci qui figurent ci-dessous, révèlent des problèmes mécaniques ou des réparations (bobine décentrée, frottements, suspension en mauvais état, bobinage restauré...).

Pour mes projets, je ne retiens que des HP sans défaut.

Attention, les HPs neufs doivent eux aussi être mesurés.

Il ne faut pas se fier aux données fournies par les constructeurs, ils vantent toujours leur matériel!

Je vous conseille de mesurer systématiquement vos HPs dès leur réception. Ne vous fiez qu'à vos mesures!

Du vécu...

J'ai eu quelques mauvaises surprises dont celle-ci...

Des tweeters Transducer Lab "N26CR2 A", neufs et pairés, achetés chez "Strassacker" (400 euros la paire), fournis avec leurs données techniques et un feuillet reprenant leurs courbes de réponse et d'impédance.

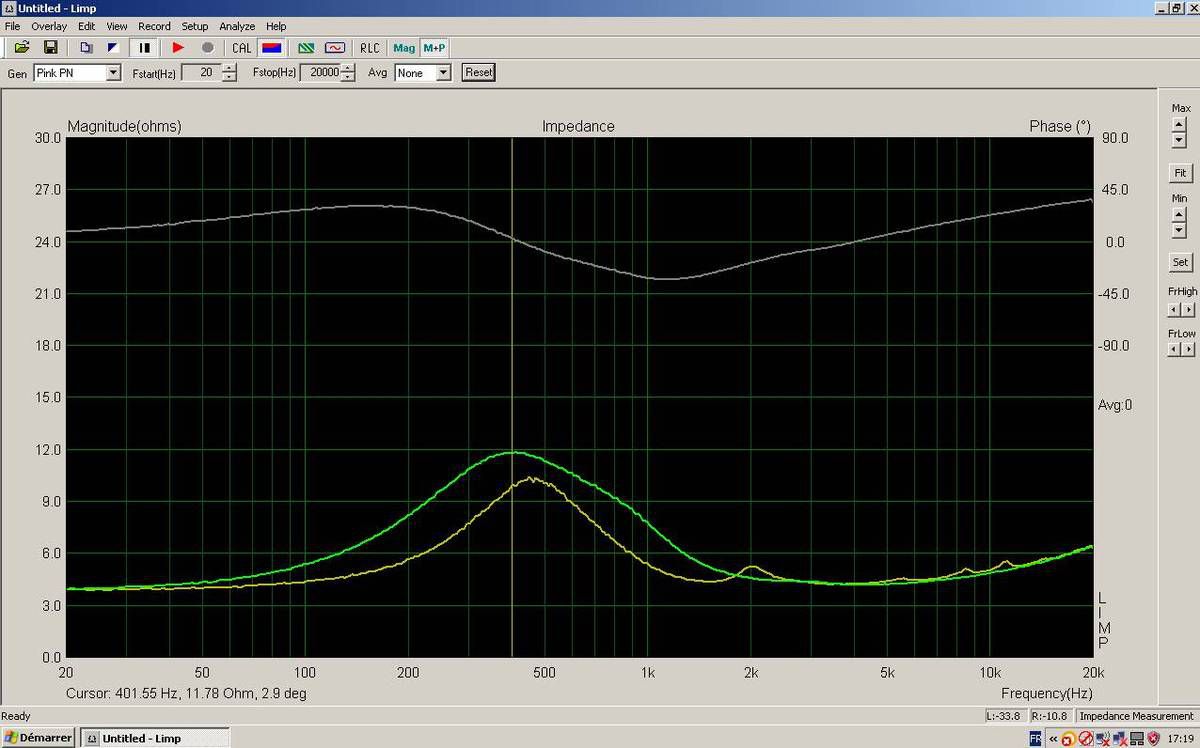

Voyez ci-dessous les mesures réalisées sur ces tweeters neufs...

Ce ne sont pas les mêmes tweeters!

400 euros de perdus car j'ai effectué ces mesures après avoir fraisé les trous de fixation. J'avais confiance, c'était ma seconde paire achetée chez le même fournisseur...

Conseils...

Pour une réalisation parfaite, tous les HPs ayant la même référence doivent avoir des caractéristiques parfaitement identiques.

Si ce n'est pas le cas, vous aurez des surprises à l'écoute!

_____________________________________________________
