KEF K160

par FLI - 22 Février 2017, 09:11 - Catégories : #MES OPTIMISATIONS

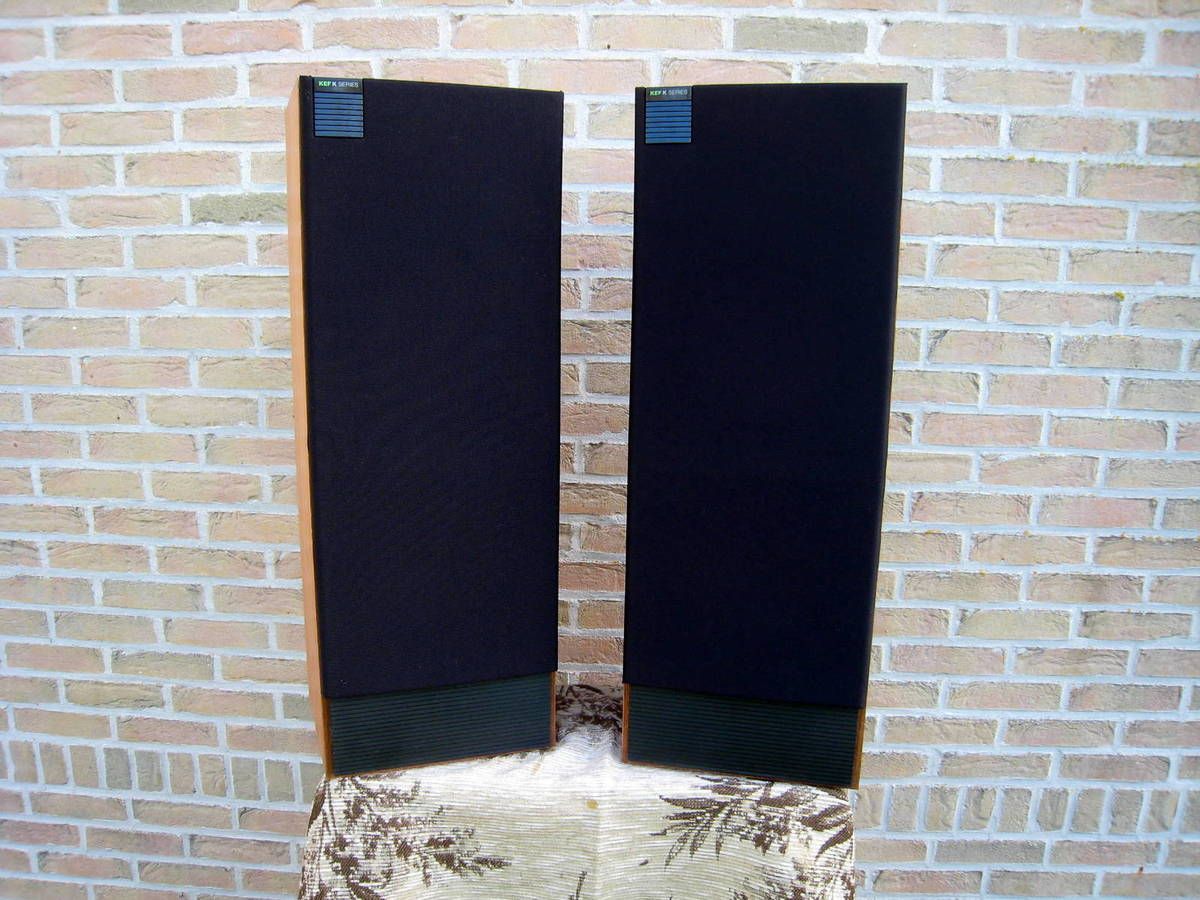

KEF K160

SP3134 / 8 ohms / 125W

(1992)

_______________________________________________

La demande de Jean-François est de rafraîchir les enceintes auxquelles il tient beaucoup. D'une part en les relookant et d'autre part en révisant les filtres.

_______________________________________________

PREMIERE ETAPE...

Vérifier l'état du matériel.

Les enceintes sont installées dans l'atelier et testées. L'atelier, c'est un garage... pas un auditorium!

A l'écoute, les enceintes fonctionnent correctement. L'écoute est agréable et fine. Aucun défaut n'apparaît à l'écoute. Passons aux mesures...

Le graphique ci-dessous montre la courbe de réponse relevée au point d'écoute, dans l'atelier.

La courbe est globalement linéaire.

On remarque juste un léger creux vers les 2000 Hz.

Ne tenez pas compte des accidents sous les 100 Hz, ils sont liés au local et à la disposition des enceintes dans le local. Ils ne sont pas significatifs.

La linéarité du spectre couvert par les tweeters est remarquable.

DEUXIEME ETAPE...

Démontage des HP et passage au banc de mesures...

Mesures des HP grave-médium: B200, SP1284, 8 ohms

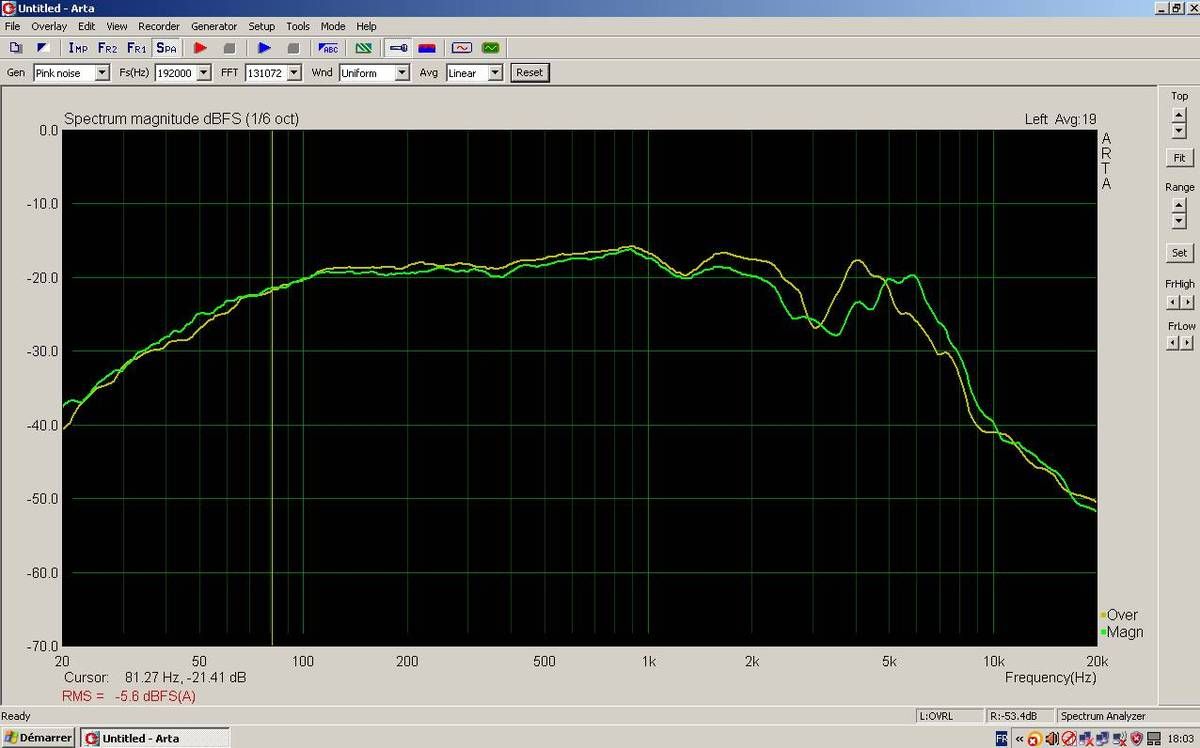

Le graphique ci-dessous montre les courbes de réponse de chaque B200. Les courbes sont superposées pour facilité la comparaison.

On constate que ces courbes sont similaires et linéaires jusqu'à environ 2500 Hz. Ces HP peuvent donc être exploités jusqu'à cette fréquence-là. Le filtrage devra éliminer le plateau situé entre 4000 et 7000 Hz.

Le rendu dans le grave est correct dès 40 Hz.

B200

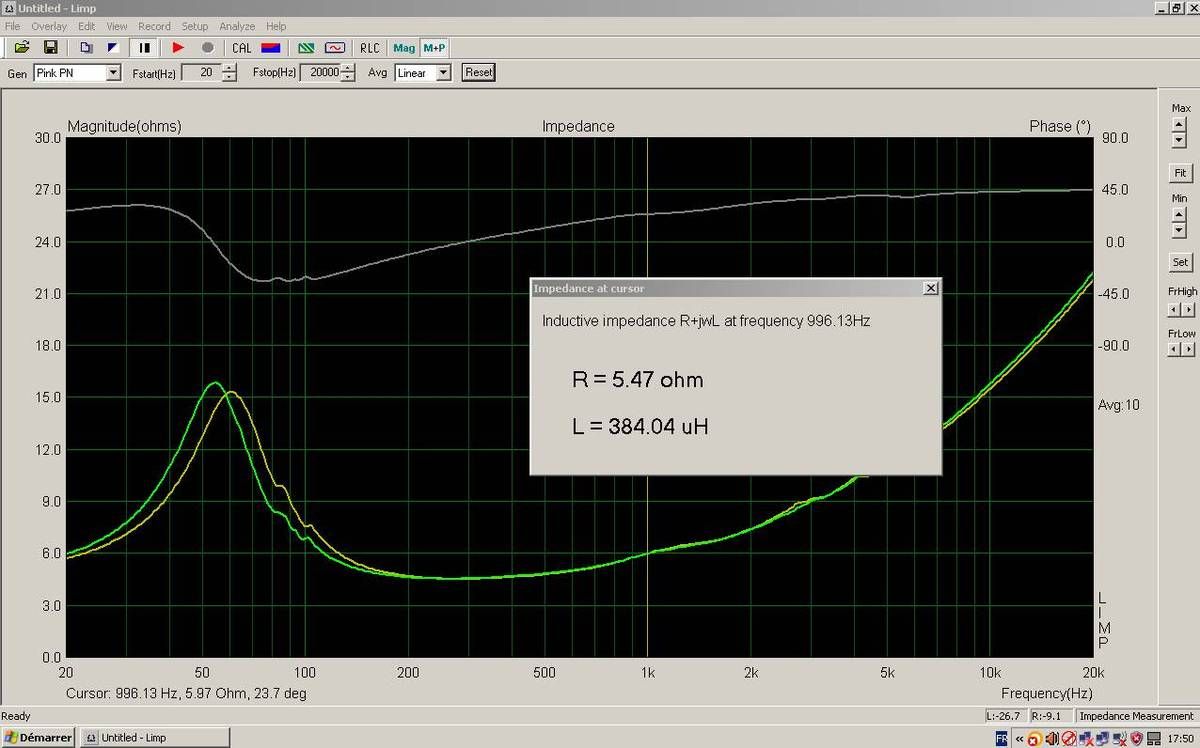

Le graphique ci-dessous montre les courbes d'impédance des B200.

On constate une légère différence au niveau des fréquences de résonance mais rien de très inquiétant.

Les remontées d'impédance sont tout à fait identiques. La valeur de L (0.384 mH) permettra si nécessaire de calculer le circuit Zobel.

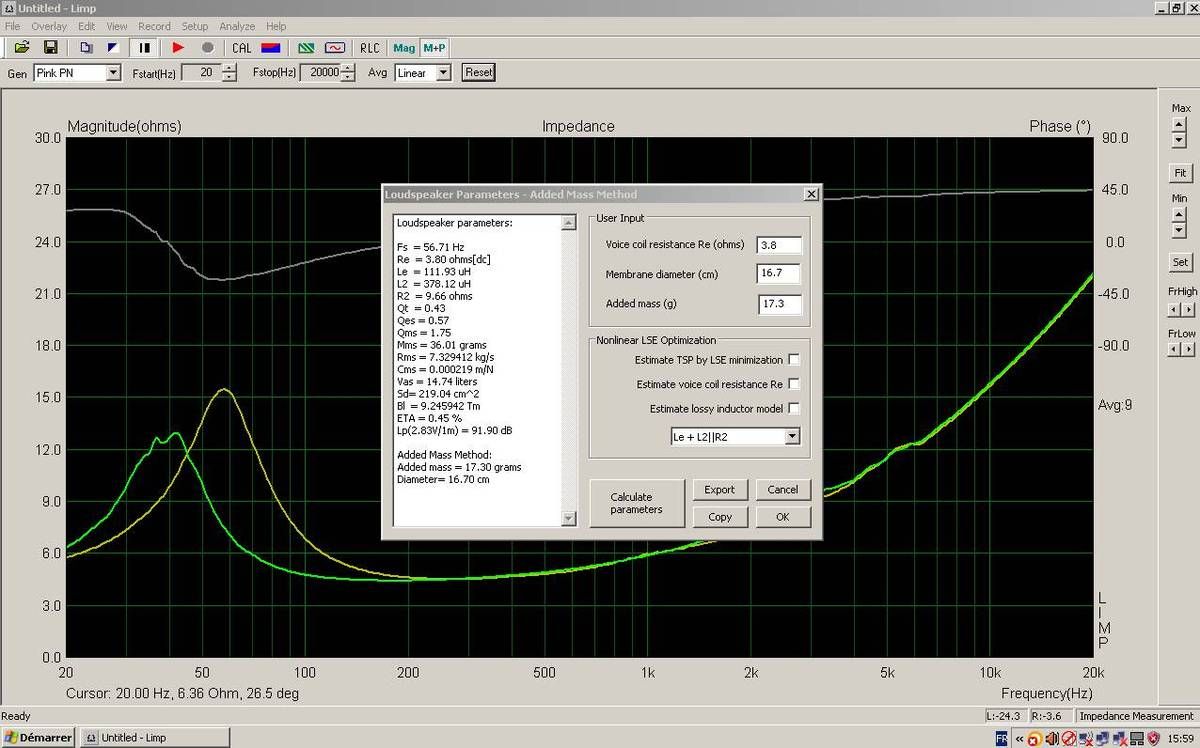

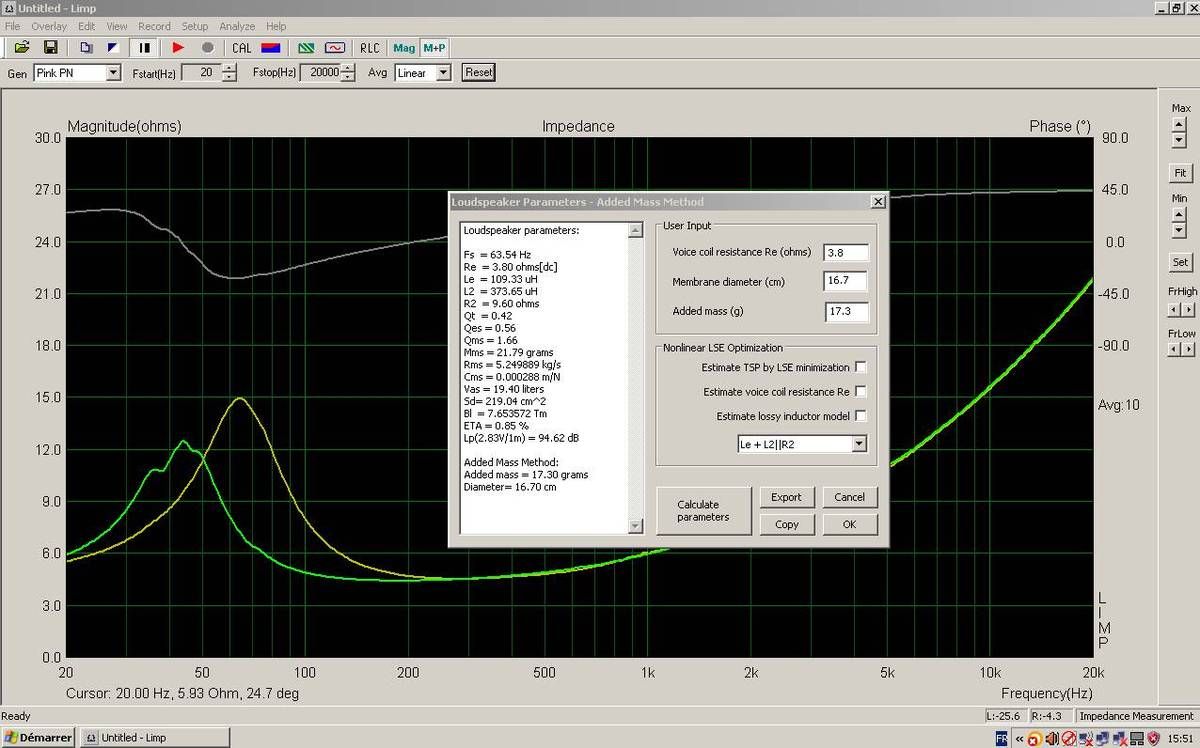

Et les valeurs T&S des B200 figurent ci-dessous:

EXEMPLAIRE N° 1:

EXEMPLAIRE N° 2:

En conclusion, les deux grave-médium B200 sont en bon état mais les mesures font apparaître qu'ils sont un peu différents l'un de l'autre; fréquence de résonance et Mms. Ces écarts sont vraisemblablement dus à la réparation ancienne effectuée sur le cône de l'exemplaire 2.

Mesures des tweeters SP1231, 8 ohms...

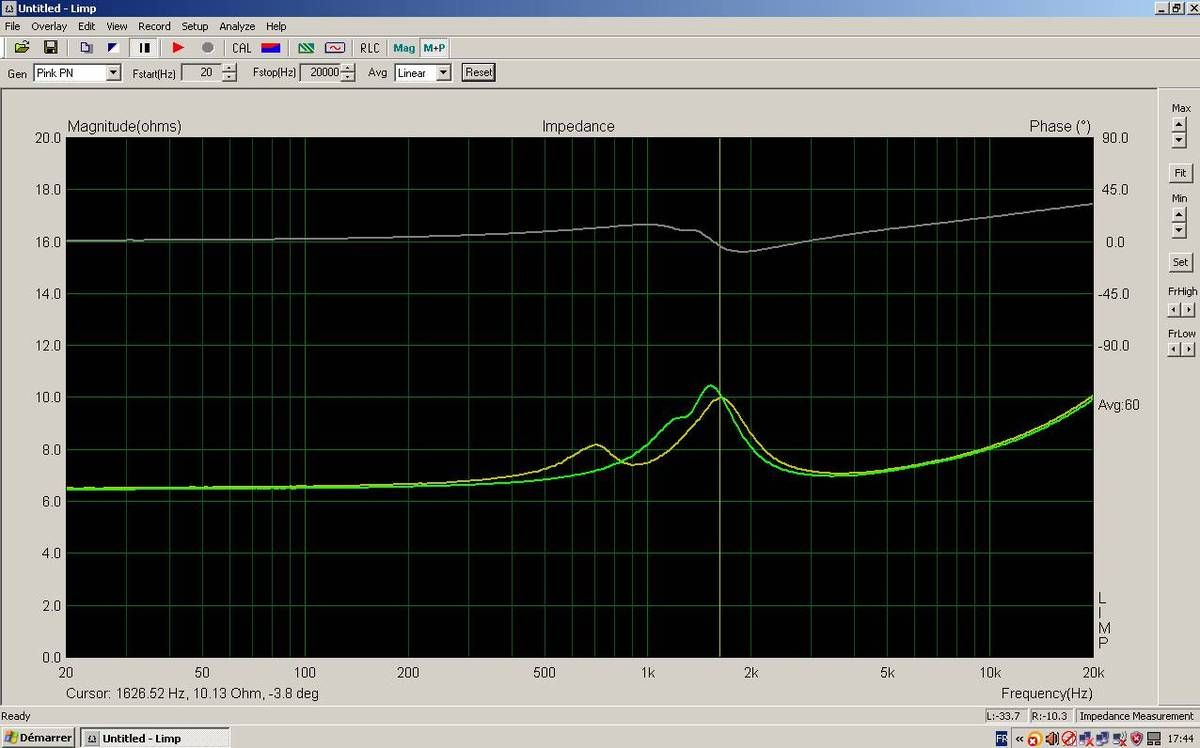

Les courbes d'impédance ne sont pas parfaites. Dans un cas, une seconde fréquence de résonance apparaît clairement (exemplaire 1) et dans l'autre cas on assiste à la formation de cette seconde résonance (exemplaire 2). Ces phénomènes mettent en évidence la lente dégradation des tweeters due vraisemblablement au vieillissement du ferrofluide. Il est temps de programmer le renouvellement de ces tweeters.

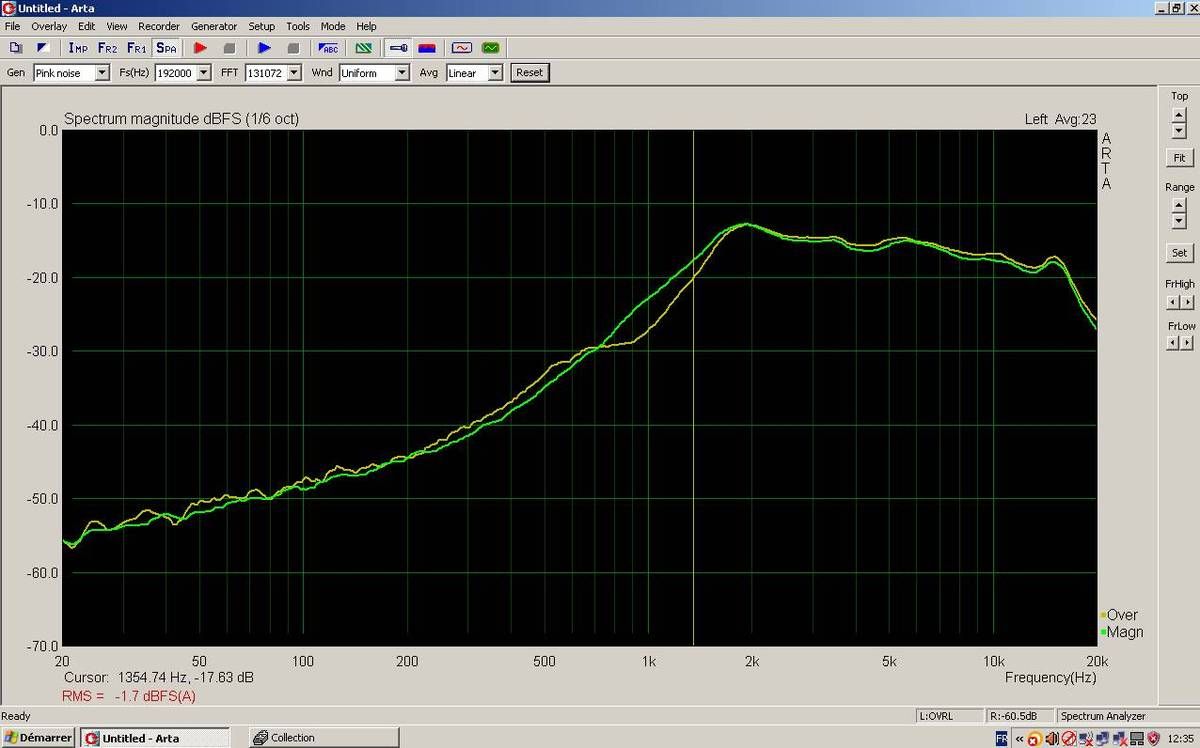

Les courbes de réponse des tweeters sont un peu différentes l'une de l'autre. Cette différence a sans doute la même origine que la différence observée pour les courbes d'impédance, c'est-à-dire le vieillissement du ferrofluide.

Il faut vraiment prévoir le renouvellement de ces tweeters, ils sont en fin de vie!

ET LES FILTRES SP 2177A ...

Pour ce qui est des filtres, je constate une fois de plus qu'ils sont constitués de composants basiques. Tous les condensateurs sont du type électrolytique et les inductances sont faites de fil fin bobiné sur un noyau en ferrite.

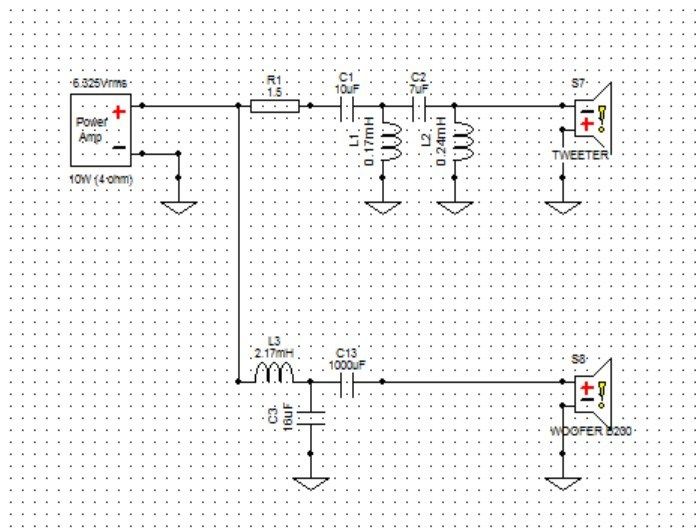

LE SCHEMA DES FILTRES...

Le filtre placé sur la voie du grave-médium est un filtre du deuxième ordre peu orthodoxe. Le condensateur de 1000 µF protège le HP de tout courant continu pouvant être délivré par l'amplificateur. Je ne compte pas le remplacer, nos amplificateurs modernes sont protégés.

Le filtre placé sur la voie du tweeter est un filtre du quatrième ordre tout aussi peu orthodoxe.

La résistance série (1,5 ohms) permet d'équilibrer le niveau de cette voie à celui de la voie grave-médium.

Avec cette analyse qui montre bien que les filtres ne sont pas de types classiques, il apparaît clairement que le constructeur veut creuser la courbe de réponse dans le médium. C'est une coloration que j'ai rencontré aussi pour la KEF 101.

La Courbe de réponse fournie par mon simulateur fait apparaître un croisement des HP à 2000 Hz mais à -12dB !!! Ceci explique le creux constaté lors de la mesure de la courbe de réponse au point d'écoute.

CONCLUSIONS...

Après la réparation faite sur le cône d'un des deux B200, il apparaît aux mesures que les deux "grave-médium" ne sont plus parfaitement identiques...

D'autre part, les mesures montrent que les tweeters sont en fin de vie...

Jean-François en prend bonne note mais il souhaite retrouver le rendu sonore qu'il a apprécié. Le matériel sera conservé et les filtres ne seront pas modifiés...

Après cet état des lieux les accessoires peuvent être commandés ;

- les nouveaux condensateurs,

- la feuille de placage jatoba,

- les borniers,

- le tissu.

Les nouveaux condensateurs étant bien plus volumineux que ceux d'origine, il sera nécessaire de refaire de nouveaux supports pour les filtres. Le câblage interne sera changé.

REMISE EN ETAT...

RELOOKAGE...

Jean-François a souhaité décaper lui-même les enceintes...

La pellicule de faux bois a été décollée à l'aide d'un pistolet thermique...

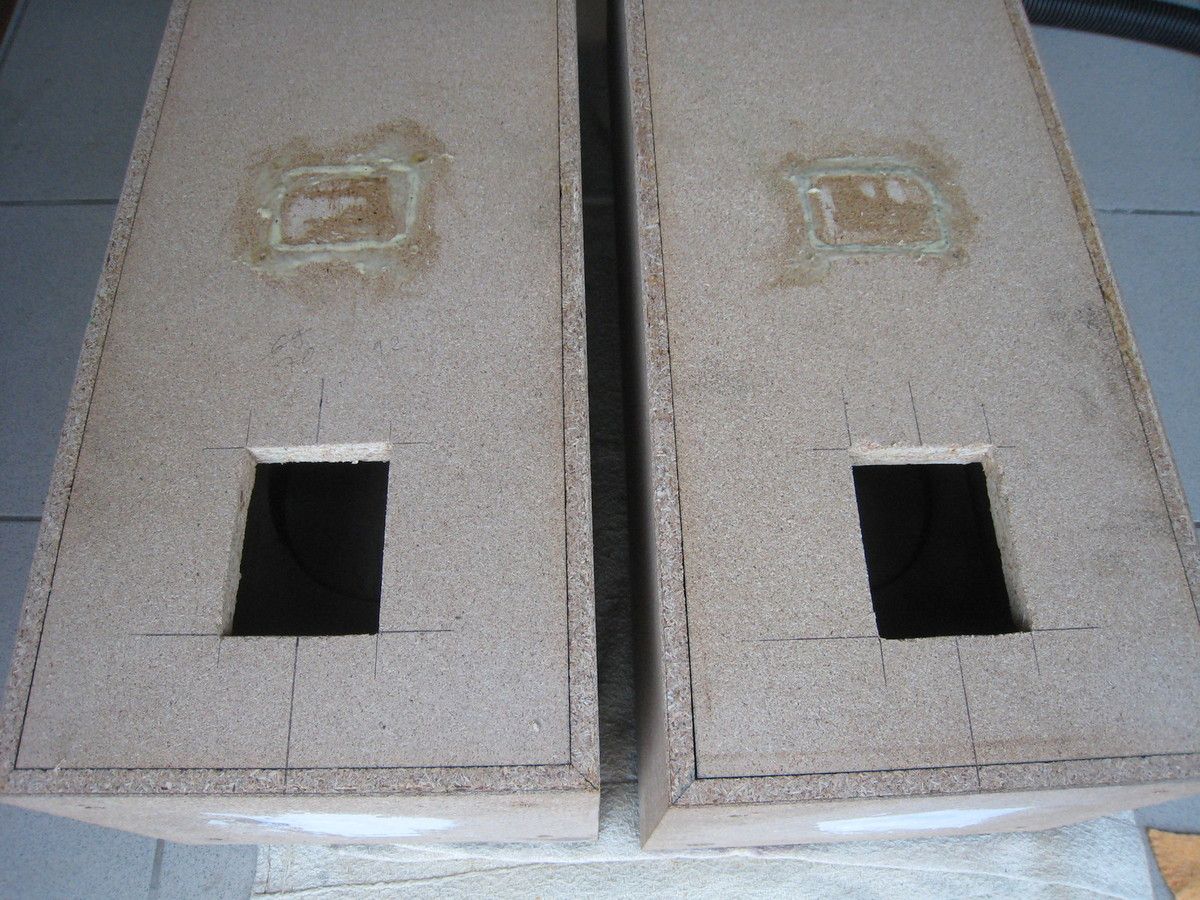

Les nouveaux borniers étant plus grands que ceux d'origine, les logements ont été repositionnés et les anciens rebouchés.

Les supports étant parfaitement propres et lisses, on peut envisager de coller le placage...

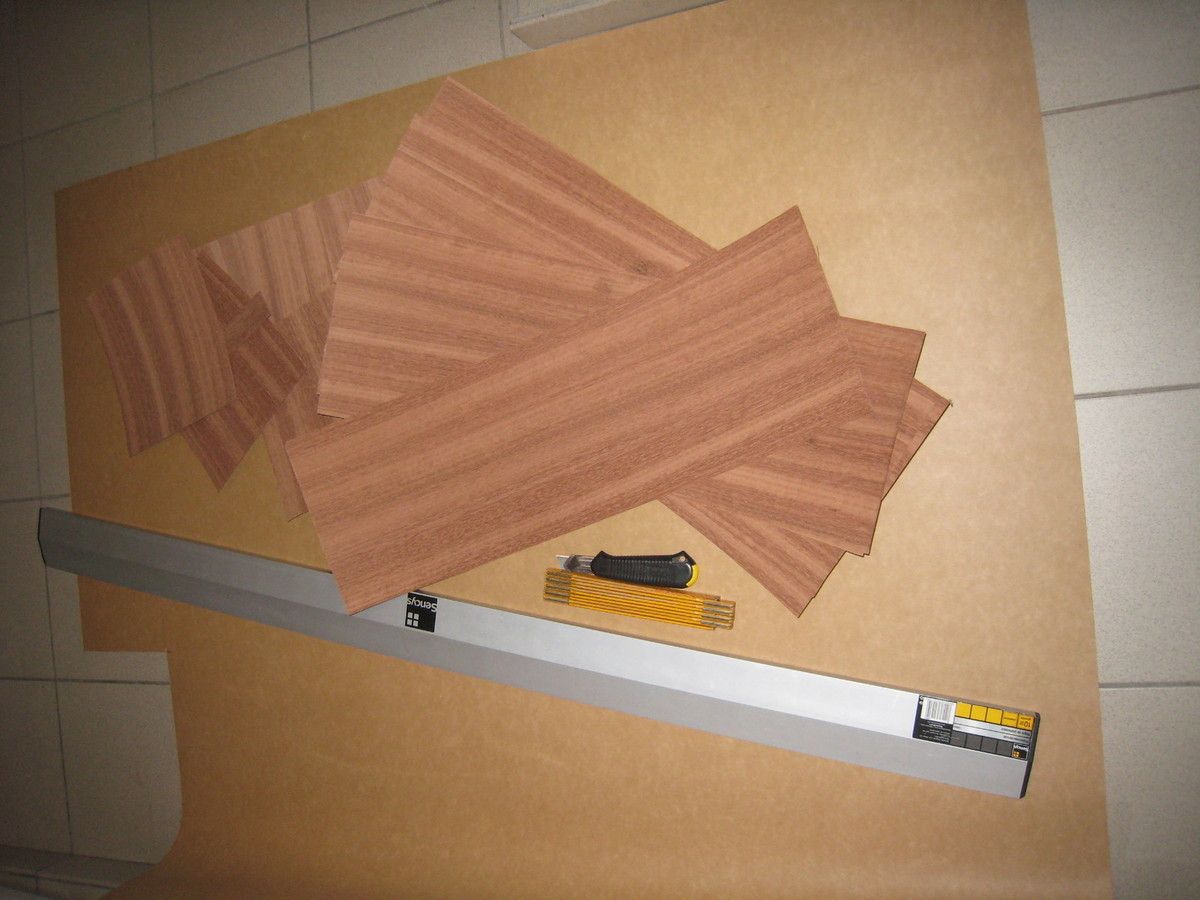

Avant, la feuille de placage est découpées et tous les morceaux sont découpés avec un débordement de +/- 1 cm.

Le collage est réalisé par étape...

Première étape le collage sur deux faces opposées, le lendemain, après séchage, on peut ajuster les bords et coller deux autres faces opposées. Et le troisième jour on refait les mêmes opérations, ajustage des bords et collage sur les deux dernières faces.

Il ne faut pas vouloir aller trop vite...

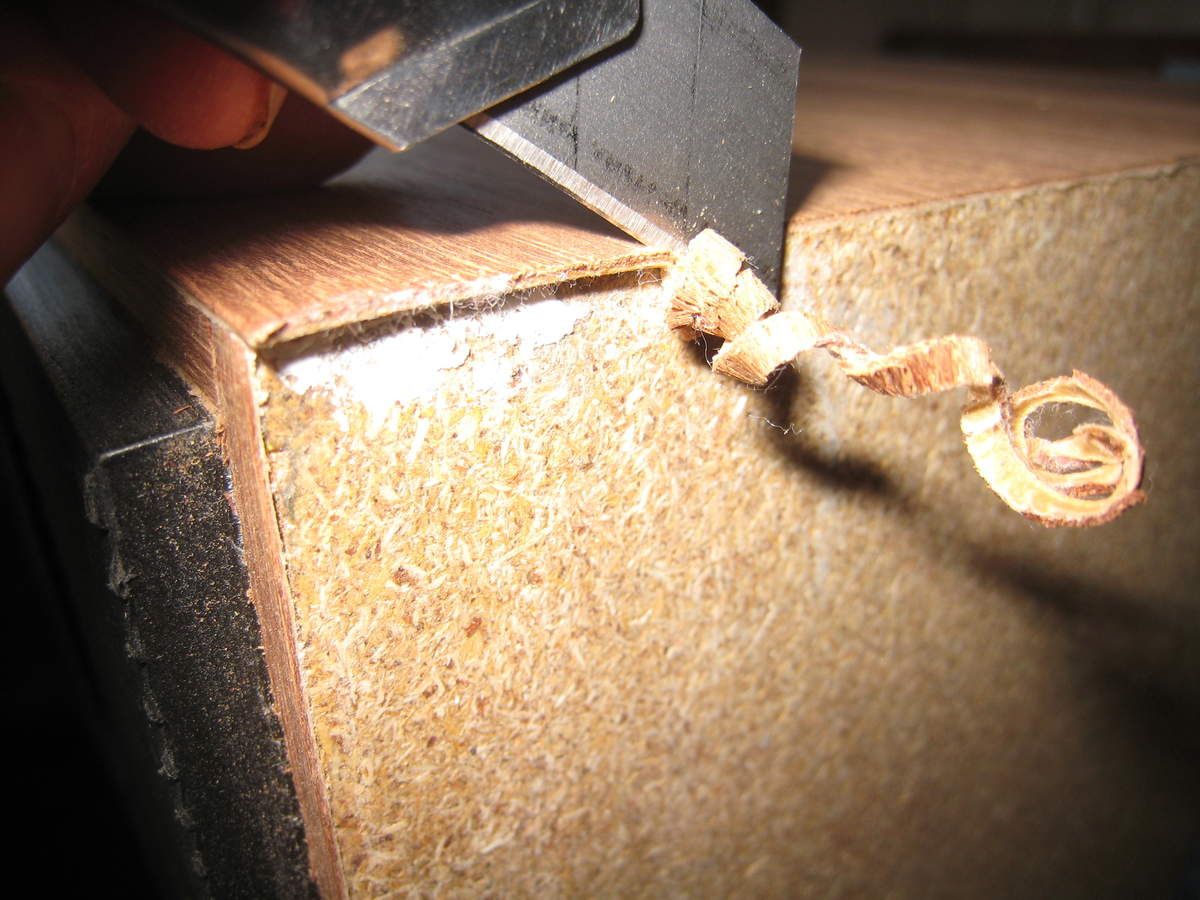

Quand la colle est bien sèche, le placage redevient dur et les découpes sont plus nettes.

Ne pas oublier la découpe de la fenêtre devant recevoir le bornier...

Jean-François souhaite que le placage soit ciré...

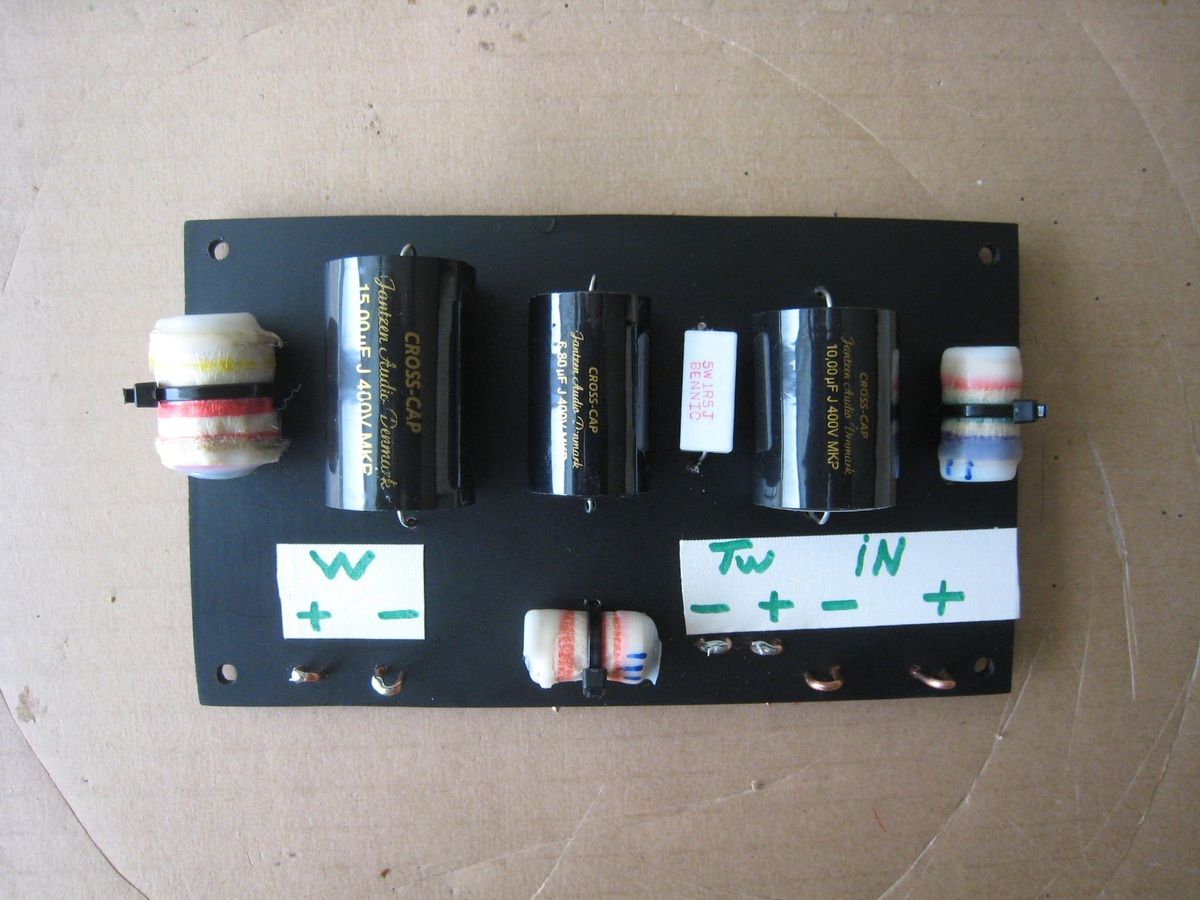

LA PREPARATION DES FILTRES...

Pour rappel, le schéma d'origine est conservé mais le condensateurs de 1000 µF sera oublié.

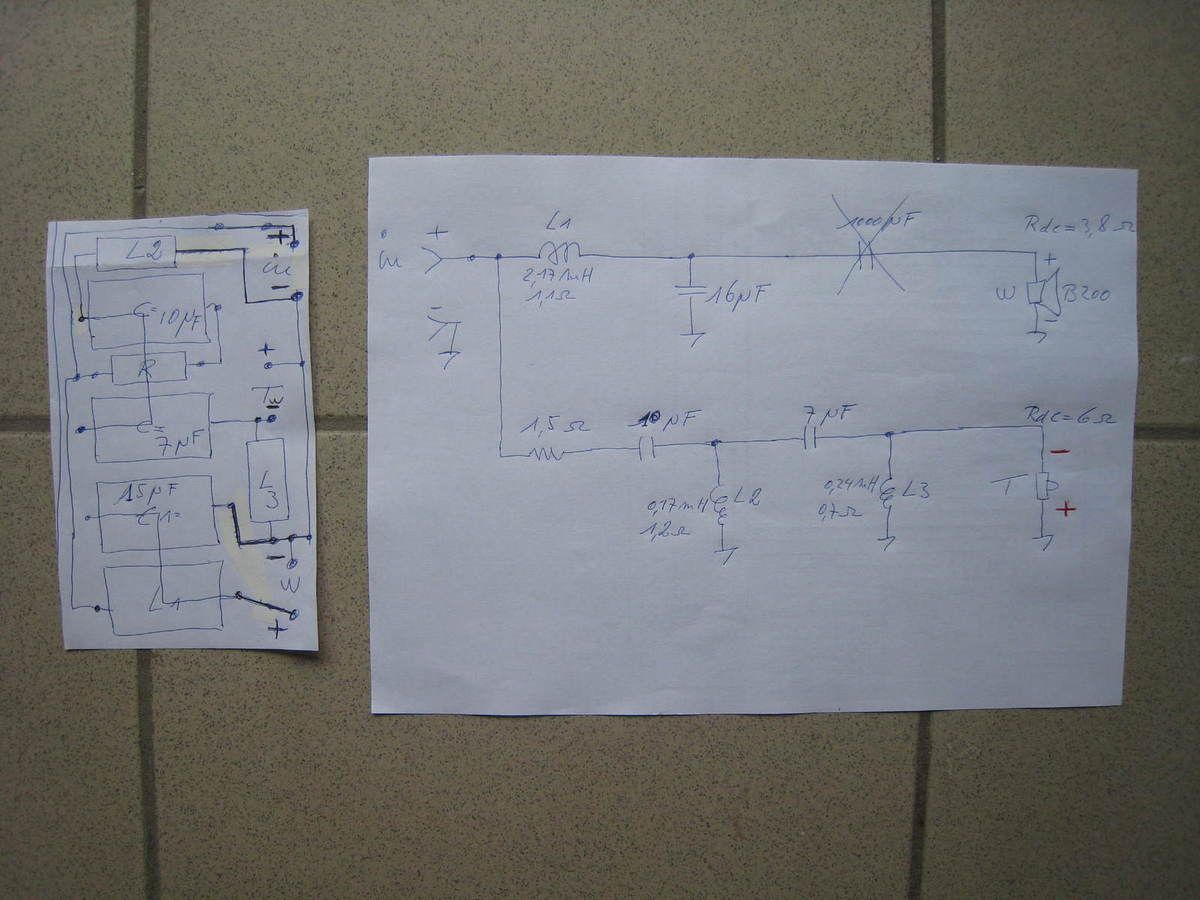

Avec les composants sous les yeux, on peut tracer une esquisse de l'implantation des composants sur le nouveaux support... cela évite de chipoter lors du montage des filtres.

Le plus important, c'est le positionnement des selfs... il faut les éloigner le plus possible les-unes des autres et placer les plus proches perpendiculairement pour réduire les interférences.
